Домашняя мастерская: как отремонтировать редуктор шуруповерта?

Технология замены смазки

В первую очередь необходимо полностью удалить отработанную смазочную жидкость — обычно она, ввиду наличия примесей пыли и грязи, темнеет, мутнеет. Далее следует тщательно проверить детали инструмента на следы смазки, полости корпуса – на инородные включения, в том числе частицы распавшихся деталей. Для более эффективной очистки болгарки рекомендуется применять жидкости, используемые для омовения мотора и его деталей. Подойдет в этом числе керосин и бензин.

Закладка новой смазочной жидкости производится до вытекания ее с обратной стороны — обычно визуально она занимает чуть меньшее половины объема редуктора. Мастера считают, что только так можно проконтролировать достаточное наполнение материалом.

Если заложено слишком много смазочного средства, оно не только найдет, откуда «вылезти» в процессе работы в самый неподходящий момент, но и будет «мешать» инструменту. Мощность снизится, а энергозатраты, наоборот, возрастут. Однако, в крайнем случае, вы всегда можете открыть корпус и удалить излишки вещества.

Гораздо неприятнее ситуация при недостаточном количестве смазки. В таком случае велика вероятность некачественной работы редуктора и инструмента в целом. Определяется характерный «нехороший» шум, свидетельствующий о большом напряжении инструмента, трении шестеренок.

Теперь вы знаете, чем можно смазывать редуктор болгарки. Подойдите к выбору материала для вашего инструмента со всей ответственностью и тщательностью. Взамен техника отплатит длительной, бесперебойной службой, и даже дорогостоящая оригинальная смазка обязательно окупится.

Как отремонтировать

Найдя причину неисправности, необходимо точно знать, как решить проблему. Следующей информации будет достаточно, чтобы понять, как отремонтировать шуруповерт своими руками.

Зарядный блок

Зарядный блок ломается из-за постоянного перекоса провода. Происходит обрыв. Требуется спаять провода и восстановить изоляцию.

Аккумулятор

Обычно на шуруповертах используют никель-кадмиевые аккумуляторы, которые необходимо заряжать только после полной разрядки. Их нельзя подзаряжать, поскольку срок службы сокращается.

Решение проблемы (работает не всегда): полностью разрядить, зарядить желательно низким током. Такую операцию нужно проводить примерно 5 раз, чтобы избавиться от так называемого эффекта памяти (о неправильном заряде).

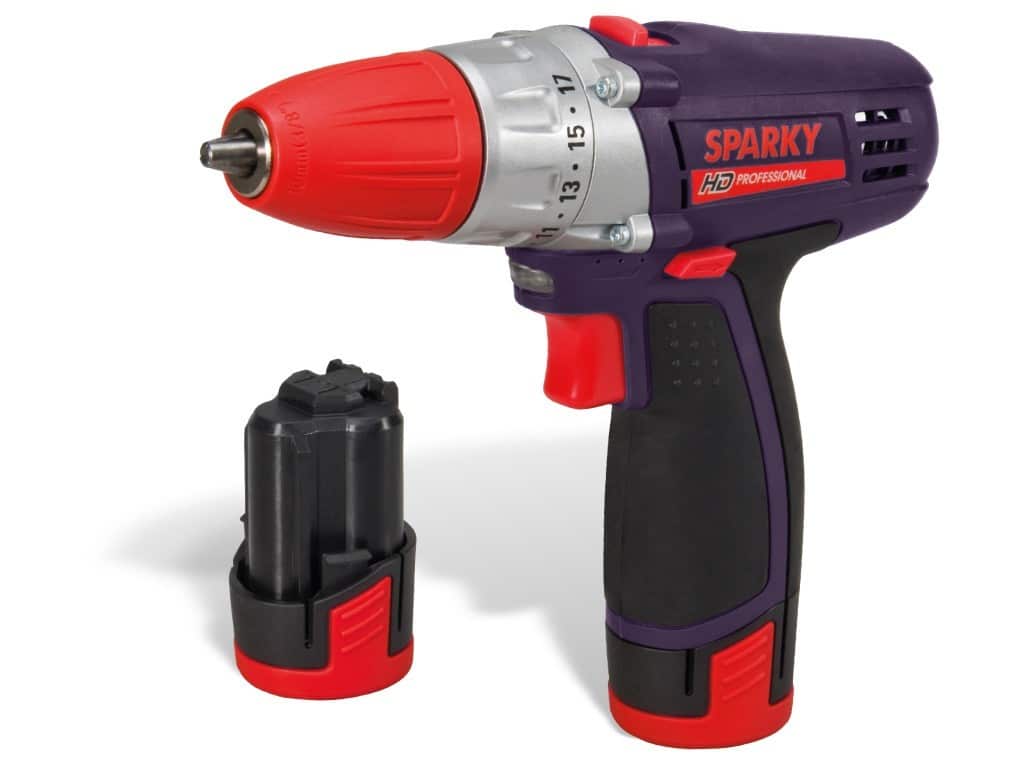

Аккумулятор и шуруповерт

Проблемы с кнопкой

Очень часто контакты на этом узле окисляются и их нужно чистить.

Процесс разборки:

  1. Снять красный нажимной механизм вращательным движением.
  2. Демонтировать крышку, вытолкнув защёлки небольшим ножом.
  3. Используя паяльник, отсоединить два металлических элемента сбоку.
  4. Снять крышку.
  5. Придерживая пружину, вынуть механизм из корпуса.

Потертые или окисленные узлы необходимо протереть ватой, смоченной в спирте. Если грязь не удается убрать, нужно потереть ее ножом.

Электродвигатель

Это самая дорогая часть инструмента. Обычно проблемы начинаются из-за стирания щёток. Их отремонтировать невозможно, потому следует произвести замену. Якорь меняют, если обнаружен обрыв в обмотке.

Замена щёток

Чтобы добраться до узла, придётся разбирать двигатель, оттянув «усики», располагающиеся на торцевой части.

Далее придерживаться следующей схемы:

  • Ударом молотка стукнуть по валу, чтобы выбить ротор из корпуса.
  • Теперь легко снимется крышка.
  • Далее нужно вынуть оставшиеся части.

Если коллекторы чёрного цвета, значит, они загрязнены остатками от щёток. Это вызывает потерю мощности и искрение. Коллектор нужно протереть ватой, смоченной в спирте, и прочистить канавки небольшой иголкой.

Сами щётки восстановить не получится, потому нужно приобрести новые и установить их.

Редуктор

Если в редукторе слышны посторонние звуки, то тому виной шестерёнки механизма. Необходимо разобрать редуктор и на тех местах, где износились зубья, поставить маленький болтик, который сточен до нужных размеров. Места, куда нужно ставить болт нужно аккуратно накернить.

В намеченных частях нужно просверлить отверстия, чтобы поместить туда болтики. Как только они будут на месте, в редуктор нужно поместить побольше смазки.

Быстрозажимной патрон

Разборка быстрозажимного патрона:

  • Подложив кусок древесины, стукнуть молотком по выступающей части в центре.
  • В кулачки поместить болт и ударить по нему молотком.
  • Внутреннюю часть устройства извлечь из корпуса.

Теперь можно увидеть гайку с двумя половинками. В большинстве случаев именно она является причиной всех проблем. Скорее всего там износилась резьба. Если аналогичного узла нет в наличии, придётся покупать весь патрон. Он стоит в пределах 300 рублей (по данным на 2021 год).


Патрон

Патрон

При эксплуатации инструмента применяются различные насадки для шурупов и сверл. Их наконечник в стандартном исполнении выполняется в виде шестигранника. Для закрепления таких насадок и для передачи им вращения присутствует патрон. Данный элемент устанавливается на шпиндель. Патрон фиксируют при помощи специального винта, который предотвращает его расслабление в процессе вращения.


Схема патрона шуруповерта

Самым распространенным вариантом данного узла называют трехкулачковый, самоцентрирующийся и самозажимной. Внутри патрона находится углубление с шестигранным профилем. Крепление насадок осуществляется путем вращением муфты, что позволяет зафиксировать их между кулачками. В составе муфты присутствует и фиксатор. С его помощью можно зажимать насадки, что предотвращает вращение шпинделя.

Видео по теме: Шуруповерт — взгляд изнутри

Публикации по теме


Самостоятельная переделка аккумуляторного шуруповерта в сетевой


Алгоритм восстановления аккумулятора шуруповерта


Принципы монтажа и устройства ендовой кровли

Принцип работы редуктора

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Что можно отремонтировать своими руками

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

  • Патрона с редуктором;
  • Электрического двигателя;
  • Стартовой или пусковой кнопки;
  • Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

  1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
  2. Раскручивание корпуса и извлечение фиксирующей шайбы.
  3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
  4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

  • поломка связана с электроникой устройства;
  • поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

  • изделие перестает реагировать на включение;
  • устройство перестало регулировать обороты;
  • произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

https://youtube.com/watch?v=foFhyQBy1Wo

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

  1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
  2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
  3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
  4. Далее возможен повтор операции, если он трёхступенчатый.
  5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

  1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
  2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
  3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
  4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
  5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Насколько хорош станок для заточки ножей ледобура

Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.

Читать также: Ремонт бензопилы штиль 180 своими руками видео

Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.

Алгоритм заточки ножей:

  1. Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.

  2. Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
  3. Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
  4. Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
  5. После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.

При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.

Внимание покупателей подшипников

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Что делать если прокручивается шуруповерт

Покупая шуроповерт отечественного или импортного, производства мы надеемся на его надежность и долговечность. При этом мы мало задумываемся о том, что надежность и долговечность любой техники зависит от ее правильной эксплуатации и профилактики.

При длительном использовании и постоянных нагрузках, скорее всего вы обязательно столкнетесь со сбоями в работе прибора, например, с тем, что начнет прокручиваться патрон шуроповерта.

Эта проблема может возникнуть независимо от срока эксплуатации аппарата. В таких случаях не стоит подаваться панике и начинать искать ближайший сервисный центр. Если шуроповерт прокручивается следует рассмотреть возможные причины подобного явления.

Причины поломки шуруповерта

  • Недостаточно смазан редуктор, в таком случае достаточно будет разобрать и смазать последний.
  • Возможно, искривлен вал редуктора.
  • Поврежден либо сломан сателлит или штифт, к которому он крепиться.
  • Износ подшипников и вала редуктора.

При диагностике поломки прибора важно научиться определять признаки неисправности. Такими признаками могут быть:

  • посторонние звуки, издаваемые инструментом при работе;
  • вибрация и бой зажимного патрона;
  • постоянное заклинивание шуроповерта во время работы.
  • при включении мотора прибор работает, вхолостую вращая патрон, но его можно легко остановить рукой даже во время перехода на вторую скорость.
  • Если шуроповерт прокручивается под нагрузкой (это может быть как симптомом поломки, так и непосредственно самой поломкой).

Причина подобных поломок может скрываться в муфте, редукторе или переключателе скоростей. При долгой бесперебойной работе происходить прокручивание шуроповерта под нагрузкой, возможной причиной может выступать искривление редукционного вала. В этом случае неизбежно проявление сильного биения и вибрации инструмента. Пожалуй, одной из самых распространенных причин поломки электроинструментов данной группы может быть износ опорной втулки вала подшипника.

Если шуроповерт трещит и прокручивается на положении переключателя, это тоже свидетельствует о проблемах в работе редуктора.

Способы устранения неисправностей

  • При повреждении одной втулки либо подшипника можно ограничиться заменой только поврежденных деталей.
  • Замена водила либо редуктора.
  • Замена шестерней либо ремонт последних.

Этапы ремонта

Извлеките двигатель и осторожно отсоедините мотор от редуктора.
Разберите сам редуктор (лучше схематично зарисовать либо сфотографировать их место расположения).
Демонтируйте муфту со стертыми зубчиками.
Производим непосредственный ремонт поврежденной детали с помощью слесарных тисков (извлеченную муфту следует жестко зафиксировать) дрели и сверла необходимого диаметра. Для ремонта вам также понадобятся несколько винтов и кусачки.. Сам процесс ремонта займет немного вашего времени и максимум внимания

Для того чтобы, восстановить стертые зубцы фиксирующей муфты вам достаточно будет просверлить несколько отверстий на месте стертых зубчиков в фиксирующей муфте и ввернуть в эти отверстия необходимое количество винтов. После чего вам следует удалить с помощью кусачек выступающие части винтов и провести пробное включение шуруповерта

Сам процесс ремонта займет немного вашего времени и максимум внимания. Для того чтобы, восстановить стертые зубцы фиксирующей муфты вам достаточно будет просверлить несколько отверстий на месте стертых зубчиков в фиксирующей муфте и ввернуть в эти отверстия необходимое количество винтов. После чего вам следует удалить с помощью кусачек выступающие части винтов и провести пробное включение шуруповерта.

Принцип работы двухступенчатого редуктора шуруповерта

  • Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
  • Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Возможные неисправности

Все повреждения можно разделить на следующие виды:

  • Поломки, связанные с электронной начинкой инструмента;
  • Поломки из-за механических повреждений;

Когда шуруповёрт перестаёт работать, появляются следующие признаки:

  • Инструмент не включается
  • Не работает или плохо работает регулятор оборотов
  • Не работает реверс

К наиболее распространённым поломкам инструмента также относятся:

  • Неисправность аккумуляторной батареи, она перестаёт заряжать;
  • Серьёзный износ щёток, расположенных в двигателе;
  • Поломка кнопки пуск;
  • Биение патрона;
  • Не происходит зажатие биты;
  • Нехарактерная вибрация во включенном состоянии;

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
