Редуктор ацетиленовый БАО 5-5 для ацителенового баллона

Заправка

Ацетилен получают при соединении воды и карбида. Заправляют ацетиленовые баллоны через горловину, определяя его количество по весу. Стандартный полный баллон 65 кг, пустой 53 – 58 кг. Вес емкости с наполнителем указывается в месте маркировки на горловине и определяется взвешиванием. Ацетон частично испаряется вместе с газом. При каждой заправке его доливают 130 – 150 мл.

Если заправить емкость 5 литров из баллона 40 л, газ в ней закончится очень быстро. Чтобы ацетилен растворился в ацетоне, необходимо создать большое давление. При перекачивании в домашних условиях, его создать невозможно.

Вентиль

Запорное устройство изготавливают из стали. При длительном контакте с медью и бронзой возникает химическая реакция и образуется ацетиленид – соединение меди с углеродом и выделение водорода. Ацетиленистая медь способна спровоцировать взрыв. К горловине вентиль присоединяется хомутом. Резьба на штуцере левая – против часовой стрелки.

Привычных для других емкостей под газ, кранов нет. Вентиль открывается специальным торцовым ключом, вращением расположенного в оси по всей длине корпуса, квадрата – шпинделя. Нажимной винт хомута имеет на одной своей грани небольшое отверстие под выводной штуцер.

Взрыв баллона

Основной недостаток ацетилена, его взрывоопасность. Газ может детонировать по многим причинам:

достижение критической массы газа;
высокое давление;
остатка в баллоне горючего газа;
контакт со смазочным материалом или карбидом кальция;
электризация горловины самим газом, проходящим с большой скоростью;
нагрев;
утечка и соединение с воздухом;
удары по ослабленным стенкам емкости.

Взрывоопасным газ становится, если собирается в больших объемах и при давлении ацетилена в баллоне свыше 2 кг/см2. Чтобы уменьшить риск самопроизвольного взрыва, внутрь емкости для газа помещают специальную пористую массу. Она делит весь газ на маленькие по объему частицы, позволяя ему свободно перемещаться. Чистый ацетилен можно закачивать с максимальным давлением 25 кг/см2.

Ацетон растворяет в себе ацетилен в количествах, превышающих собственную массу в 10 раз. Пропитка пористого наполнения ацетоном и последующая заправка его ацетиленом сводят вероятность взрыва практически к нулю. При этом ацетон используется многократно. После испарения ацетилена, он остается в пористом материале и пригоден для растворения следующей партии газа.

Просачиваясь под крышку, ацетилен смешивается с кислородом и получается взрывоопасная горячая смесь при достижении определенной пропорции его с кислородом.

Важно! Капля масла на горловине может стать причиной взрыва, если с ней соприкоснется ацетилен. Опасно расходовать много газа

При быстром движении через горловину, металл электризуется, возникает разряд, работающий как детонатор.

Принципиальные особенности конструкции

В отличие от всех остальных типов газовых редукторов, в ацетиленовых редукторах присоединение баллона с устройством выполняется не при помощи накидной гайки, а специальным хомутом, в конструкции которого предусмотрен регулировочный винт.

Объясняется это следующим.

Вентиль ацетиленового баллона выполняется исключительно стальным. Применение латуни в данном случае опасно, поскольку при взаимодействии газа с медью происходит образование взрывчатого вещества – ацетиленида меди (его применяют в качестве компонента легковоспламеняющихся смесей). Образование ацетиленида меди весьма вероятно, поскольку при длительной эксплуатации уплотнительные элементы изнашиваются, и их отверстие увеличивается (в то время, как диаметр шпинделя, наоборот, уменьшается). Это может вызвать стравливание ацетилена в образовавшийся зазор, что может привести к взрыву кислородно-ацетиленовой смеси.

Крепление хомутом предотвращает и возможное тепловое расширение стальной накидной гайки, если бы она имелась (как известно, коэффициент теплового расширения стали значительно больше, чем для меди). Вследствие этого возможна неконтролируемая утечка ацетилена в окружающую атмосферу. Наконец, такое крепление обусловлено и чисто практическими соображениями: обычная накидная гайка на газовые баллоны может иметь левую или правую резьбу, в результате чего в спешке может быть подсоединена не к тому типу газового редуктора. Вентиль ацетиленовых редукторов всегда имеет левую резьбу.

Регулировка хомутового крепления выполняется следующим образом. Корпус редуктора снабжён специальным пазом, наличие которого позволяет точно установить хомут. В обязательный комплект поставки входит торцевой ключ, который устанавливается на головку вентиля.

Для регулировки величины зазора выполняют следующее:

закрывают входной газовый канал;
торцевым ключом поджимают сальниковую гайку;
открывают вентиль, и следят за показаниями входного манометра: если его стрелка неподвижна, то регулировка считается успешной.

Раз в полугодие предохранительный клапан следует диагностировать. Проверка заключается в продувке клапана на стенде, поверке манометров, а также в осмотре состояния седельных гнёзд клапанов, корпуса и фильтров.

Выбор типоразмера ацетиленового редуктора выполняют по его конструктивным возможностям, а также преобладающему типу работ

Важное значение имеет и выбор производителя, поскольку не во всех случаях рассматриваемые изделия снабжаются торцевым ключом, хомутом и гайкой

Цена редукторов типа БАО 5-4 составляет 1100…1200 руб., редукторов БАО 5-5 — 1300…1400 руб. Цена зависит от материала корпуса, наличия комплектующих деталей, а также от исполнения манометров.

Талреп кольцо-кольцо. Простой и надёжный натяжитель

Захваты для листового металла. Вертикальная и горизонтальная фиксация

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
Корпуса, содержащего механизм редуктора.
Манометра высокого давления, показывающего давление в источнике газа.
Манометра низкого давления, показывающего давление на выходе редуктора.
Отводящей трубы с разъемом, к которому подключается потребитель газа.
Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Виды и обозначение

Принципиально ацетиленовый редуктор мало чем отличается от газовых редукторов, предназначенных для работ с кислородом или пропан-бутановыми смесями. В частности, классификация рассматриваемых устройств выполняется по следующим признакам:

По последовательности срабатывания редуцирующего клапана (различают редукторы прямого и обратного типа, причём удобнее, а, следовательно, и более популярнее являются вторые).
По сфере применения: рамповые и баллонные. Поскольку в промышленности ацетиленовая сварка и резка применяются редко, то 90% выпускаемых редукторов предназначены для ацетиленовых баллонов.
По интенсивности выравнивания давления газа (допустимого соотношения выходного и входного давлений).
По величине давления ацетилена на выходе из редуктора.
По расходу газа.

Все эти параметры должны быть отражены в маркировке ацетиленового редуктора, и в его цвете. В данном случае, устройство окрашивается в белый цвет.

Согласно требованиям ГОСТ 13861, в маркировку рассматриваемых узлов последовательно включают:

применяемость редуктора;
вид используемого газа;
количество ступеней редуцирования;
часовой расход газа;
минимальное давление ацетилена на выходе.

Например, популярный типоразмер редуктора БАО 5-4 устанавливает, что он предназначен для ацетилена (А), находящегося в баллоне (Б), работает с часовым расходом 5 м3 (при наибольшем давлении заправки ацетилена в баллоне), а также обеспечивает понижение давления за одну ступень (О) до 4 ат. Соответственно, ацетиленовый редуктор модели БАО 5-5 позволяет подавать горючий газ под давлением 5 ат.

Все типоразмеры ацетиленовых редукторов рассчитываются для безопасного проведения работ в диапазоне температур -25?С…+50?С. Изделия комплектуются двумя манометрами, один из которых контролирует давление газа на входе в редуктор, а второй – давление непосредственно в рабочей камере. Производитель обязан указывать свою торговую марку и дату выпуска прибора.

Редуктор для ацетиленового баллона

Ацетиленовый редуктор — устройство, предназначенное для понижения давления ацетилена, поступающего из баллона, рампы или сети, и поддержания постоянного рабочего давления газа на выходе устройства. Дополнительно устройство обеспечивает фильтрацию газа от избыточной влаги и посторонних механических примесей.

Устройство ацетиленового редуктора

Конструктивно редуктор для ацетилена, окрашиваемый в белый цвет, однотипен с редукторами для других газов. Основным отличием является метод его крепления к баллону. Ацетиленовый редуктор крепится с помощью прижимной скобы, в то время как остальные редукторы крепятся с помощью присоединительной резьбовой гайки. Редуктор для ацетиленовых баллонов более чувствителен, чем кислородный или углекислотный, так как рассчитан на меньшее входное давление, поэтому коэффициент редукции у него меньше. Предохранительный клапан в конструкции отсутствует.

Еще одной особенностью является то, что при изготовлении элементов редуктора не используется латунь и бронза. Связано это с тем, что при длительном контакте со входящей в состав этих сплавов медью ацетилен образует взрывоопасные ацетилениды меди. Запрет на использование содержащих медь сплавов касается всех элементов сварочного поста, соприкасающихся с ацетиленом, включая горловины баллонов, горелки и трубопроводы.

Основные детали и элементы, входящие в состав устройства:

входной штуцер с хомутом и фильтрующим элементом;
редуцирующий узел, включающий клапан, седло и пружину;
рабочая камера с мембраной;
нажимная пружина;
регулировочный винт;
один или два манометра, маркированные в единицах измерения давления;
выходной штуцер с ниппелем;
уплотнительные кольца и корпусные детали.

Особенности работы

Принцип действия редуктора основан на понижении давления ацетилена при прохождении его через зазор между клапаном и седлом редуцирующего узла. При поступлении в рабочую камеру газ расширяется, а давление снижается пропорционально разнице сечений входного штуцера и камеры рабочего давления. Геометрические параметры камеры регулируются позиционированием в камере мембраны с помощью регулировочного винта.

Постоянство рабочего давления обеспечивается тем, что при снижении давления газа в баллоне ослабляется рабочая пружина, в результате мембрана в камере рабочего давления перемещается, объем камеры меняется и коэффициент редуцирования корректируется пропорционально изменению входного давления.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии. Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
В пределах рабочего места должен находиться только один закрытый газовый баллон.
Откручивать маховик необходимо медленно с целью предупреждения его электризации.
К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Ацетиленовый редуктор. Устройство и принцип работы

С целью поддержания давления ацетилена постоянным, редуктор должен выполнять следующие функции:

Обеспечивать поступление газа внутрь узла очищенным, и определённой влажности.
Производить регулирование объёма поступающего ацетилена в необходимых пределах.
Обеспечивать устойчивое поступление ацетилена в устройство.
Гарантировать стабильный выход ацетилена нужного давления к шлангу горелки.

Одноступенчатый редуктор для ацетиленового баллона работает следующим образом. Газ под входным давлением заправки поступает в двухступенчатый фильтр – вначале – через войлочный, далее – через сетчатый. Первый ограничивает влажность ацетилена, второй предохраняет алюминиевый корпус ацетиленового редуктора от повреждений, которые могут вызвать твёрдые металлические частицы (внутренняя часть ацетиленового баллона, эксплуатируемого весьма продолжительное время, может подвергаться механическому износу).

Из входного ниппеля газ, преодолевая сопротивление редуцирующей пружины, проходит в рабочую камеру, для чего отжимает вверх толкатель клапана. Ход пружины предварительно выставляется при помощи регулировочного винта, который ввинчивается в корпус редуктора. При подъёме толкателя на определённую высоту, он упирается в седло и останавливается, вследствие чего газ под нужным давлением начинает поступать к выходному ниппелю. Он имеет упорную резьбу, размеры которой согласованы с диаметром присоединительного шланга (ДУ 6 или ДУ 9).

В процессе газокислородной резки и сварки давление ацетилена в баллоне снижается. Соответственно, ослабевает и нагрузка, которая действует на толкатель. Деталь опускается. При этом расход снижается, но давление на выходе из редуктора остаётся постоянным.

Регулировка текущего расхода производится по показаниям манометров, один из которых показывает давление ацетилена в баллоне, а второй – давление на выходе из редуктора. При непродолжительных работах такая регулировка не отнимает у рабочего много времени, однако, если операции – длительные, то пост кислородно-ацетиленовой резки оборудуют не редукторами, а регуляторами, которые позволяют автоматизировать процесс регулировки параметров давления и расхода.

В двухступенчатых редукторах имеется ещё одна, последовательно расположенная рабочая камера. Это необходимо, если работы ведутся при отрицательных температурах внешнего воздуха.

Хотите знать всё про углекислотный редуктор!

Редуктор ацетиленовый БАО 5 4 KRASS 2117579

Выходное соединение: М16х1.5LH; 6.3 мм; 9 мм
Материал: латунь
Входное давление: 25 бар
Выходное давление: 1.5 бар

Все характеристики

Спишите до 852 р. бонусами Начислим 21 бонус

Редуктор ацетиленовый БАО 5 4 KRASS 2117579 предназначен для понижения и регулирования давления газа, поступающего из баллона, и автоматического поддержания на постоянном уровне рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.

Технические характеристики ацетиленового редуктора KRASS 2117579

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Стандартный газовый баллон в сборе состоит из следующих элементов:

Корпус баллона.
Вентиль с запорной арматурой.
Закрывающий вентиль колпак.
Подкладные кольца для фиксации и транспортировки.
Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Редуктор ацетиленовый БАО 5-5

Газ в баллонах, в том числе и ацетилен, хранится под давлением, значительно превышающим необходимое для его рабочего применения. Кроме того, давление газа в емкости снижается по мере его использования и повышается при росте температуры.

С целью понижения давления до рабочих значений и поддержания его на заданном уровне используют газовые редукторы, от латинского Reductio – «возвращать назад». Редукторы для ацетилена принципиально отличаются по своей конструкции от других газовых редукторов. Это связано с высокой химической активностью ацетилена и взрывоопасностью как самого газа, так и его соединений.

Цвет баллона

Внешне неокрашенные емкости под ацетилен отличаются только шириной горловины. Их диаметр 210 мм и стандартный опорный башмак. После окраски эмалью при подготовке к работе, ацетиленовый баллон имеет белый цвет. В верхней четверти цилиндрической части написано красным цветом слово «Ацетилен». Буквы высотой 60 – 100 мм должны занимать минимум половину окружности емкости. На конусе возле горловины располагается маркировка. В нее входят:

товарный знак изготовителя;
клеймо завода;
индивидуальный номер;
клеймо организации, производившей техническое освидетельствование;
дата изготовления;
год следующего ТО;
рабочее давление;
вместимость в литрах;
масса в кг.

Маркировка выбивается на чистом металле, обводится по периметру красной краской и покрывается лаком, защищающим поверхность от коррозии.

Хранение

Баллоны с кислородом и ацетиленом хранятся отдельно друг от друга. Условия одинаковые:

емкости должны стоять вертикально;
размещают баллоны в специальных подставках и фиксируют;
температура помещения не должна превышать 25⁰C;
нельзя ставить рядом с отопительными приборами и открытым пламенем;
на складе партии не должны превышать 20 шт.

Вентиля на емкостях с аргоном в нерабочем положении должны быть закрыты специальными колпаками. Что касается ацетиленовых баллонов, то они сортируются и по объему.

[stextbox держать рядом емкость, размер которой больше или меньше основной группы.

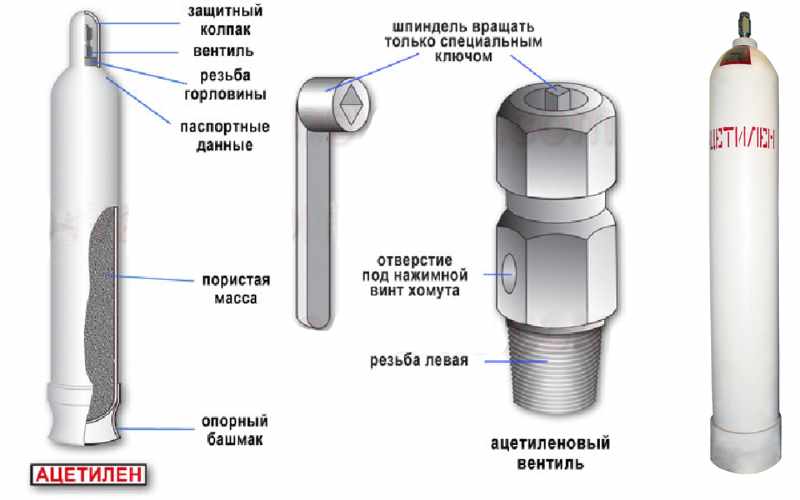

Баллоны для ацетилена

Сам баллон для хранения ацетилена практически не отличается от аналогичного кислородного, он так же изготавливается из цельнотянутой стальной трубы. На него устанавливается ацетиленовый вентиль особой конструкции, штуцер которой не имеет резьбы (шланги крепятся при помощи специального хомута).

По объему различают баллоны малой (5 л), средней (10 л) и большой (40 л) емкости.

Основное отличие заключается во внутреннем наполнении баллона. Так как баллон с ацетиленом в газообразном состоянии отличается высокой взрывоопасностью, на практике применяется хранение растворенного в ацетоне газа. При этом для предотвращения возможности обратного удара пламени и самопроизвольного распада ацетилена до взрывчатого состояния в баллон помещается специальный наполнитель.

В качестве наполнителя применяется БАУ-А (активированный уголь) или пористая силикатная масса ЛПМ (литая пористая масса). Данный материал занимает третью часть объема баллона, при этом пористый наполнитель способен абсорбировать большее количество газа.

Для того, чтобы обеспечить взрывобезопасность ацетилен растворяют в ацетоне, которым и наполняется баллон с пористым наполнителем. Количество ацетона составляет ориентировочно 230 грамм на 1 литр емкости баллона, именно это и определяет, сколько ацетилена в баллоне можно разместить при полной заправке.

При открытии вентиля баллона происходит испарение ацетилена, который и подается на рабочие устройства.

Требования к баллонам для ацетилена

Баллоны для хранения ацетилена должны быть окрашены в белый цвет, допускается применение светло-серой краски, при этом на них должна иметься красная надпись «АЦЕТИЛЕН», кроме того, если используется литой пористый наполнитель, то добавляется надпись «ЛМ».

Испытание проводится при давлении, превышающем нормативное в 1,5 раза (35 Мпа). Кроме того, каждые два года необходимо проводить проверку массы пористого наполнителя.

Максимально допустимое давление ацетилена в баллоне регламентируется ГОСТ 5457-60 и зависит от температуры окружающего воздуха. При 190С давление не должно превышать 150 атмосфер (15 Мпа), в большинстве случаев баллоны заполняются до 150 атм.

Запрещено эксплуатировать баллоны в следующих случаях:

На более 30% площади поверхности баллона отсутствует покраска.
Нет надписи «Ацетилен» или она выполнена не красной краской.
На корпусе сосуда имеются вмятины, трещины.
Неисправности вентиля, в том числе и частичная или полная его закупорка.
Отсутствие требуемых клейм на корпусе баллона.
Просроченные даты проверки (освидетельствования) баллона и массы пористого наполнителя (в этом случае заправка баллонов ацетиленом категорически запрещена).
При наличии данных (визуальные признаки) того, что баллон подвергался воздействию открытого огня или находился в пожаре.
Если масса пустого баллона существенно отличается от значения, выбитого на корпусе.

Нельзя эксплуатировать и при сильном его нагреве. Нарушение всех этих правил может привести к взрыву ацетилена.

Несколько слов о заправке баллонов

Количество закаченного газа, а, следовательно, и цена баллона ацетилена, определяется простым взвешиванием. Баллон взвешивают до и после заправки, разница в значениях умножается на 1,09 (масса 1 кубического метра ацетилена при 20 градусах Цельсия). Нормативная масса пустого, но готового к закачке баллона выбивается в его паспорте.

Ориентировочно в транспортный баллон (40 литров) можно закачать не менее 5,5-7,5 кг ацетилена, в 10-ти литровый баллон 1,4-2 кг, в 5-ти литровый 0,7-0,8 кг. Кроме того, в баллоны с литым пористым наполнителем входит больше газа, чем в сосуды с активированным углем.

Кроме того, стоит учитывать то, что при каждом использовании всего газа из баллона, из него выходит и около 150 грамм ацетона, который необходимо пополнять.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
Повышение температуры свыше 300°С может вызвать самовоспламенение
Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

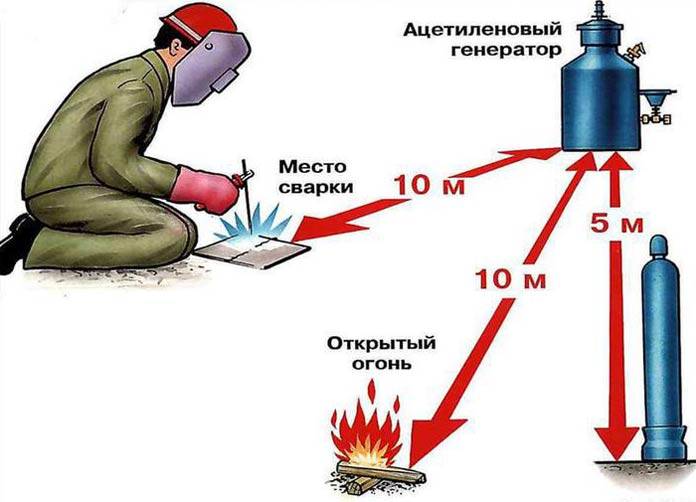

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
Баллон располагать строго горизонтально и надежно закреплять его.
Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
Не допускать нагрева стенок сосуда свыше 50°С.
Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
Следить за исправностью инструмента и проводки во избежание возникновения искрения.
Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
Баллоны должны быть в обязательном порядке надежно закреплены.
Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Соблюдение правил обращения с ацетиленом позволит сохранить здоровье и жизнь людей, а также материальные ценности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Меры безопасности при работе с ацетиленом

содержание ацетилена в воздухе рабочей зоны необходимо непрерывно контролировать автоматическими приборами, сигнализирующими о превышении допустимой взрывобезопасной концентрации ацетилена в воздухе, равной 0,46%;
при работе с ацетиленовыми баллонами поблизости не должно быть открытого пламени или отопительной системы; запрещается работать с баллонами, находящимися в горизонтальном положении, с незакрепленными баллонами, с неисправными баллонами; необходимо использовать неискрящийся инструмент, освещение и электрическое оборудование только во взрывобезопасном исполнении;
в случае обнаружения утечки ацетилена из баллона (по запаху и звуку) необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом;
при нагреве баллон с ацетиленом может взорваться с крайне разрушительными последствиями; в случае пожара необходимо по возможности удалить из опасной зоны холодные баллоны с ацетиленом, оставшиеся баллоны постоянно охлаждать водой или специальными составами до полного остывания; при загорании ацетилена, выходящего из баллона, необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом и поливать баллон водой до полного остывания; при сильном возгорании пожаротушение необходимо производить с безопасного расстояния; при пожаротушении рекомендуется применять огнетушители с содержанием флегматизирующей концентрации азота 70% по объему, диоксида углерода 57% по объему, водяные струи, песок, сжатый азот, асбестовое полотно, токораспыленную пену и воду; при тушении сильного пожара используются огнезащитные костюмы, противогазы и т.п.
