Подключение системы стока
Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.
От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.
Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном
По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору
При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом
Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов. Меньший уклон будет способствовать образованию засоров
Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах
Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.
Сборка и установка труб
Перед тем как начать работу, обязательно перекрывается водоснабжение от общего стояка. На входе в него устанавливается шаровой кран, фильтр на воду и, если он необходим, водомер (счетчик). Далее, тянется разводка на унитаз, умывальник, ванную, другое оборудование и кухню
Важно предусмотреть краны для аварийного перекрытия воды в экстренных ситуациях
Процесс сварки самых популярных пропиленовых труб осуществляется так:
- Рулеткой отмеряется нужный кусок трубы.
- На трубе ножницами снимаются 2 верхних слоя на расстоянии глубины вхождения трубы в муфту. От этого значения отнимается 1 мм.
- Края зачищаются ножницами.
- Детали устанавливаются на паяльник и нагреваются. В зависимости от диаметра трубы время нагрева изменяется: 40 мм – 12 с, 32 мм – 8 с, 25 мм – 7 с, 16,2 мм – 5 с.
- Нагретые детали снимаются с паяльника и с большой силой сжимаются.
Обязательно проследить, чтобы труба входила в муфту ровно и без перекосов. На исправление погрешности есть не более 4-х секунд до застывания конструкции. После сварки деталям нужно остыть в течение 10-30 с. После окончания всех работ в ванной комнате нужно тщательно проверить герметичность соединения труб. Если все нормально, то включается подача воды.
Для разводки водопровода лучше использовать цельные отрезки трубы. Устанавливаются они с обязательным наклоном по отношению к общему стояку и идут непосредственно от коллектора к сантехническому оборудованию. Очень желательно, чтобы при выборе труб предпочтение отдавалось одному и тому же производителю, поскольку при сварке труб разных марок возникнут проблемы.
Когда установка труб водопровода и канализации завершена, можно начинать отделку помещения и облицовывать стены. Главное – оставить все запорные механизмы и краны в пределах быстрой досягаемости. При тщательном планировании и скрупулезной работе разводку труб водоснабжения и канализации можно качественно выполнить своими руками. Это позволит существенно сэкономить и получить удовольствие от результатов проделанной работы.

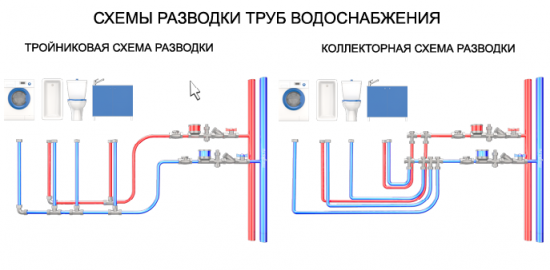

Выбор схемы разводки сантехники в квартире
Существует две разновидности схем подключения сантехники в квартире или доме:
- тройниковая (последовательная);
- коллекторная.
В первом случае к стояку присоединяют одну трубу подачи воды, а к ней при помощи тройников подключают необходимое сантехническое оборудование. При коллекторной сантехнической разводке в квартире к стояку монтируется коллектор, к которому отдельным отводом присоединяют каждый элемент сантехники. По сути, эти способы аналогичны последовательному и параллельному соединению электрических приборов и обладают сходными особенностями, достоинствами и недостатками. Поговорим о них подробнее.
Последовательная разводка сантехники в ванной
Тройниковая или последовательная схема разводки обычно применялась в советских типовых квартирах. Так что ее недостатки известны всем, кто жил в серийных домах или хрущевках. Во-первых, это невозможность перекрыть воду на каком-то определенном участке водопровода
Неважно, требуется ли вам починить унитаз или заменить смеситель на кухне: без воды в любом случае остается вся квартира
Вторым важным недостатком выступает зависимость напора воды в каждой точке разбора от количества активных точек. Иными словами, при включении крана на кухне, напор в ванной ощутимо падает. А если одновременно с краном включить еще стиральную или посудомоечную машину, пользоваться водопроводом станет совсем неудобно.
Третий недостаток – это большое количество тройников, через которые подключена сантехника. Разводка по квартире при большом количестве соединений становится весьма ненадежной, поскольку возрастает риск протечек. Это делает затруднительным скрытый монтаж труб: придется использовать большое количество ревизионных люков, что может сильно навредить дизайну помещения.
Поэтому данную схему имеет смысл применять только для небольших квартир, и при условии, что в них будет 2-3 точки разбора, не предполагающие одновременного использования. Также при монтаже следует учитывать, что основная труба подачи должна быть больше по диаметру, чем трубы, к которым подключены сантехнические приборы. И, конечно, следует учитывать уровень давления в водопроводной системе дома. Если он невысок, выходом станет коллекторная разводка сантехники в ванной: своими руками или с привлечением специалистов.

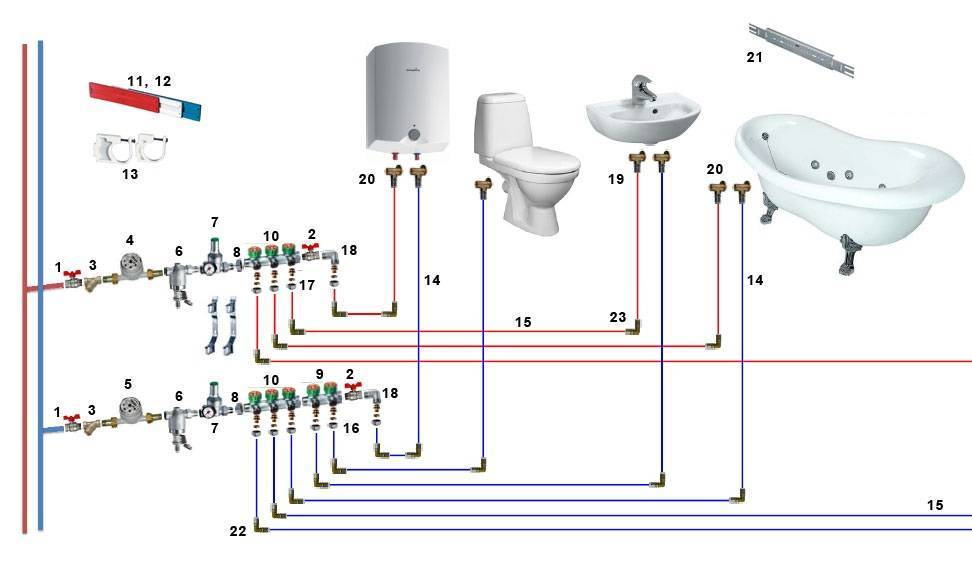

Разводка коллекторного типа
Если предполагается, что в ванной будет установлена разнообразная современная сантехника, разводка труб по коллекторному принципу будет более удобной. Она позволяет:
- поддерживать стабильный уровень давления в водопроводе, вне зависимости от одновременно включенных приборов;
- обеспечивать независимый ремонт участков трубопровода и сантехнического оборудования;
- свести к минимуму число соединений трубопровода;
- производить скрытый монтаж труб.
Для ванных комнат большой площади, где установлена разнообразная сантехника, схема разводки коллекторного типа будет особенно удобной. Она позволяет устанавливать сантехнические приборы на большом удалении от стояка без ущерба для качества их работы. Кроме того, на каждый при таком типе подключения прибор можно установить индивидуальные фильтры, счетчики или регуляторы давления.
Кроме того, водопровод, устроенный таким образом, гораздо проще обслуживать. В случае неисправности довольно легко определить место повреждения. Для ремонта конкретного сантехнического прибора не придется оставлять без воды всю квартиру. А в случае протечек не нужно будет полностью демонтировать трубопровод: достаточно провести ремонт на конкретном его участке.
Из недостатков системы можно назвать ее высокую стоимость за счет большого количества расходных материалов (труб, запорной арматуры и т. д.). Вторым серьезным минусом выступает сложность монтажа водопровода по данной схеме. Коллекторная разводка сантехники в новостройке своими руками без соответствующего опыта вряд ли получится работоспособной. Следует заручиться хотя бы теоретической помощью специалиста.
Составление схемы
Предварительное составление схемы позволит тщательно рассчитать количество и номенклатуру всех необходимых материалов, исключить ошибки на этапе проектирования и выбрать оптимальный вариант размещения сантехнических устройств.
Сегодня практикуется две основные разновидности схем сантехнической разводки для бытовых санитарных узлов: последовательная и коллекторная.
Последовательная разводка сантехнических коммуникаций намного менее материалоемкая, но при эксплуатации в некоторых случаях приводит к неудобствам, вызванных недостаточным напором воды на отдаленных от стояка потребителях.
Коллекторная (радиальная) схема обеспечивает равномерность подачи воды к каждому потребителю, но требует значительно больших затрат на материалы/монтаж.
В бытовом секторе для организации нормального водоснабжения в большинстве случаев вполне достаточным будет применение труб, внутренний размер которых (диаметр условного прохода) составляет ½ дюйма, редко — ¾ дюйма.
При составлении схемы канализационной сети следует учитывать, что в пределах зоны от унитаза до стояка либо сливной ямы диаметр используемых труб не должен быть меньше 110 миллиметров чтобы не образовывались засоры.
От водопотребителей, жидкие отходы которых содержат минимум плотных включений (мойка, ванная, рукомойник, стиральная/посудомоечная машина) достаточным будет использование трубопроводом диаметром пятьдесят миллиметров.
Правила организации водопровода
Во время прокладки нового водопровода необходимо строго придерживаться правил. Только так появляется возможность проложить качественную систему отопления, подачи и отведения воды. По правилам тройники для системы подключения приборов должны быть размещены на полу, но таким образом, чтобы можно было отключить подачу воды в том или ином направлении в случае ремонта.
Перед началом эксплуатации водопровода следует проверить, все ли правильно подключено
Советы профессионалов:
- В том случае, если смеситель будет подключаться скрытым типом, для такого водопровода необходимо штробирование, но его нельзя делать на несущей стене;
- Не стоит делать много трубных соединений и изгибов;
- Не стоит допускать соединение узла с холодной водой и узла с горячей водой;
- Если выполняется установка системы канализации, то в такой системе должен соблюдаться угол наклона, который составляет 5 мм на метр погонный, но это при условии, что используется труба с сечением 10 см.
При прокладке отводов воды унитаза и раковины должна быть использована гофрированная труба. Таким образом не нарушается схема сбрасывания отходов в канализацию. Прокладка в туалете или в ванной комнате своими руками подразумевает использование полипропиленовых материалов
Для того чтобы все сделать правильно, и проводка в санузле не была нарушена, важно заранее ознакомиться с фото и видео инструкциями
Прокладка нового трубопровода и отвода отходов — не очень сложное дело, но только в том случае, если у вас под рукой имеется весь материал для выполнения таких работ. Также необходимо наличие некоторых инструментов. Провести прокладку трубопровода можно за один день, но при выполнении работ главное — не спешить.
Как уложить трубы без ошибок
Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.
Подключения водопровода
Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.
Подключение полотенцесушителя
Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.
Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.
От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см
Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам
Подключение канализации
Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.
Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.
Гладкие концы элементов подрезают под 90* и убирают фаску.
Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.
Этапы проектирования
Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).
Все работы по созданию водоснабжения условно можно разделить на 4 этапа:
- Создание схемы разводки.
- Выбор и закупка необходимых элементов трубопровода.
- Монтаж.
- Тестирование работоспособности.
Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.
После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.
Составление схемы
Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.
На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.
Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.
Особенности монтажа
При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:
- трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
- места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
- не следует пренебрегать установкой фильтра грубой очистки воды;
- отвод трубопровода не должен превышать размер трубы, от которой он делается;
- весь трубопровод лучше делать материалом одного типа ;
- схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
- для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.
Типы разводки инженерных коммуникаций
Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:
- последовательная;
- коллекторная.
Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.
Вот подробное описание каждой их них.
Разводка последовательного типа
Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.
Эффективна такая разводка только в малогабаритных квартирах.
Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.
Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.
Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.
Стоимость материала и сборки невысока, метраж труб минимальный.
Схема коллекторной разводки сложнее.
Коллекторный тип разводки
Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.
Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.
Иногда коллекторную разводку называют лучевой.
Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.
Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.
В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.
Как сделать разводку труб в ванной: немного теории
Эта работа не требует специальной подготовки и особых навыков. Благодаря широкому распространению новых материалов и технологий, сложных инструментов и приспособлений также не понадобится. Разводка труб в ванной своими руками доступна каждому, но перед началом монтажа следует ознакомиться с некоторыми правилами.
Основные правила монтажа труб
- Разводка труб в ванной полипропиленом предпочтительнее других видов монтажа. Такие коммуникации можно замуровывать в стену (более привлекательный внешний вид) либо укладывать открытым способом.
- От коллектора к сантехническому прибору рекомендуется прокладывать цельную трубу (без соединений).
- Для монтажа горячего водопровода используют трубы, предназначенные для эксплуатации при высокой температуре.
- Обязательно должен соблюдаться уклон труб сливной канализации минимум 3 градуса для обеспечения стока.
- Для снижения перепадов давления в таких помещениях как ванна, разводка труб увеличенного диаметра является более предпочтительной (не менее 3/4 дюйма). Правильной будет разводка труб в ванной, схема которой предусматривает прокладку отдельной трубы к каждому сантехническому прибору.
- Для регулировки напора воды после фильтра грубой очистки устанавливают редуктор давления. Это устройство предназначено для устранения перепадов давления в магистральных трубопроводах. Его контролируют с помощью манометра (должно быть в пределах 3-4 атм.).
- Перекрыть подачу воды для устранения аварии или для замены сантехнического прибора можно с помощью запорной арматуры (обычно — шарового крана). Она обязательно устанавливается после стояка.
Разводка труб в ванной (фото основных деталей смотрите ниже) начинается с присоединения основного шарового крана к стояку.
Требования к шаровому крану следующие:
- он должен быть изготовлен из качественных материалов;
- рабочее давление должно быть не менее 60 атм.;
- рабочая температура – до 1500°С.
Существуют следующие способы прокладки труб:
- открытый: трубы крепят к стене поверх отделочного материала, что позволяет своевременно обнаруживать повреждения и оперативно их устранять;
- закрытый: трубы прячут в коробе либо замуровывают в стену (для чего предварительно стену штробят), благодаря чему помещение ванной выглядит эстетически привлекательно.
Различают коллекторный и тройниковый (последовательный) методы монтажа.
- Тройниковый метод предполагает последовательное подключение сантехнических приборов, для чего от основной трубы делают отводы, подсоединяемые с помощью тройников. Данная схема выгодна с точки зрения экономии материалов, но имеет недостаток: зависимость давления в точках подключения приборов друг от друга. Для безопасного отключения любой из веток необходимо устанавливать дополнительную запорную арматуру.
- Коллекторная (параллельная) система основана на подключении трубопроводов к коллектору, имеющему один вход и несколько выходов. Количество трубопроводов равно количеству подключаемых приборов. Перед коллектором, а также после каждого его выхода устанавливается шаровый кран. Такая система требует большего количества материалов для монтажа, значительных трудозатрат, но лишена недостатков тройникового метода.
Замена стояка: с чего начинать?
На данном этапе необходимо согласование работ с соседями по стояку, а также с обслуживающей организацией
Важно заручиться согласием владельцев квартир сверху и снизу, где осуществляется подсоединение новой трубы к старой.
После согласования необходимо с помощью специалиста обслуживающей организации перекрыть подачу воды в подвале и слить ее: труба должна быть пустой. После этого болгаркой необходимо обрезать старые трубы и нарезать резьбу для присоединения тройника с переходником
Дальнейший монтаж выполняется трубами соответствующего диаметра из пенопропилена.
Прокладка труб в ванной комнате: популярные способы
Для фиксации на стенах используют хомуты и скобы. Особого внимания заслуживают пластиковые, полиэтиленовые трубы. Эти разновидности расширяются и сужаются при перемене температуры, поэтому не рекомендуется жесткое крепление.
При протягивании через стены ставят проходные гильзы без острых краев так, чтобы труба свободно двигалась в них.
Открытая
Все элементы водопроводных коммуникаций ставят снаружи над полом или на стену. Работы выполнять удобно, дешево, но страдает вид ванной комнаты.
Положительные стороны открытой разводки:
- возможность контроля состояния коллекторов, своевременное выявление протечек, доступ для обслуживания;
- с простым монтажом справится начинающий мастер.
К недостаткам относят риск механического повреждения элементов, но это касается ПВХ коллекторов. Металлические магистрали повредить практически нельзя.
Чтобы увеличить привлекательность ванной комнаты, открытые трубы устанавливают в малозаметных местах, скрывают за съемными панелями, фальш-стенами. Стальные коллекторы рекомендуют монтировать только снаружи, т. к. от влажности стен они поддаются коррозии.
Скрытая — прокладка труб в ванной комнате под плитку
Для прокладки в стенах формируют пустоты (штробы). Размер проходов не намного превышает диаметр труб. К скрытому методу относят и замоноличивание в стяжке пола, когда сверху укладывают керамическую плитку.
Особенности скрытой разводки труб:
- комната отличается аккуратным видом без труб на стенах;
- увеличивается трудоемкость за счет того, что нужно выдалбливать ниши и штробы, а после прокладки заделывать их раствором;
- повышаются затраты на оплату работ по демонтажу;
- нет возможности видеть состояние труб.
Допускается прокладка в стенах из влагостойкого гипсокартона, каркасных перегородках. В этом случае ниши штробить не следует, канализационные трубы располагаются в пространстве между слоями.
