Разметочная машина для нанесения дорожной разметки. возможные модификации

Особенности нанесения

Чаще всего акриловые и алкидные краски наносятся методом распыления и с использованием пневматических установок. Проезд по дорожной части возможен уже через 5-10 минут после покраски. Однако при этом должна быть очень теплая погода (не менее +25 градусов). При более низких температурных условиях маркировочные составы сохнут чуть дольше.

На рынке можно приобрести краску, которую необходимо разбавлять водой. Составы этого типа довольно быстро высыхают и не содержат летучих веществ. При этом на разметке образуется матовая защитная поверхность. Такие краски можно разогревать до 60 градусов, благодаря чему скорость высыхания маркировочного материала значительно уменьшается.

Тем не менее водорастворимые составы запрещено наносить в условиях сильной влажности. В течение 15-20 минут после покрытия дорожного полотна такая разметка может «поплыть».

Для создания разметки толщиной до 4 мм рекомендуется использовать двухкомпонентные составы. Они отличаются высокой адгезией и устойчиво переносят многократную обработку снегоуборочными машинами. Помимо светоотражающих частиц, в таких красках содержится кварцевый песок, придающий разметке дополнительную шероховатость.

Как провести разметку на складе

В складских комплексах и в прочих промышленных помещениях маркировка служит для предупреждения каких-либо действий, привлечения внимания к опасным зонам. Основные типы разметки – стрелки, линии, знаки, штриховка.

С целью улучшения логистических процессов, обеспечения безопасности в складах применяют следующее:

  • маркировка участков передвижения техники и персонала. В данном случае активно применяются пешеходные зебры, стрелки, знаки, ограничительные линии, осуществляется обводка стеллажей;
  • маркировка ячеек напольного хранения кодами, штрихованием, буквенно-цифровой нумерацией.

7.2. Состав бригад, расстановка звеньев, оснащенность

7.2.1. При устройстве дорожной разметки рекомендуется выполнять следующие виды работ:

– нанесение линии предварительной разметки;

– очистка покрытия от грязи и пыли;

– нанесение линий разметки: по оси дороги, краевых линий и линий, разделяющих полосы движения на многополосных дорогах;

– нанесение разметки по шаблонам (пешеходные переходы, направляющие стрелы и т.п.).

7.2.2. Исходя из технической категории дороги, на которой будет наноситься разметка, в разметочной бригаде можно формировать звенья:

– предварительной разметки осевой линии численностью 5 человек;

– предварительной разметки краевой линии и вспомогательного обеспечения численностью 2 человека;

– очистки покрытия;

– разметки осевой и краевой линии численностью 4 человека;

– разметки по шаблонам численностью 3 человека.

7.2.3. Длина сменной захватки и расстановка звеньев определяется рабочей скоростью движения разметочной машины. Выполненные за смену разметочные работы должны полностью соответствовать схеме дислокации линий разметки. Это обусловлено требованиями обеспечения безопасности движения на автомобильных дорогах.

7.2.4. Рекомендуется, чтобы звено предварительной разметки осевой линии находилось впереди на расстоянии, равном сменной производительности разметочной машины. Скорость движения звена предварительной разметки должна быть такой же, что и у разметочной машины. В противном случае рекомендуется формировать несколько звеньев предварительной разметки. Примерный перечень инвентаря для выполнения предварительной разметки содержит: мерную ленту (10-20 м); мерное колесо (курвиметр); вешки для створения на длинных прямых участках; мел для обозначения засечек на покрытии дороги; капроновый шнур длиной не менее 100 м и толщиной 10-15 мм; маркер – капроновая канистра емкостью 2-5 л с пробкой, в которую вставлена металлическая трубка диаметром 5-6 мм и длиной 500-700 мм для нанесения линии предварительной разметки; два комплекта передвижного ограждения. Ограждение представляет собой складной или неразборный забор 1000´900 мм на колесах. На ограждения навешиваются дорожные знаки “Дорожные работы”, “Ограничение скорости”, “Направление объезда” или “Сужение дороги”.

7.2.5. Также при разметке дорог применяется:

– машина для перевозки разметочного материала (краски, стеклошариков);

– прицеп для транспортировки разметочной машины;

– машина обеспечения для транспортировки разметочной бригады, оборудования для предварительной разметки. Машина может использоваться также для прикрытия при нанесении линий разметки.

7.2.6. Звену предварительной разметки краевых линий рекомендуется работать между звеньями предварительной разметки осевой линии и звеном разметки. Звено оснащается аналогично звену предварительной разметки осевой линии.

7.2.7. Звено очистки покрытия работает перед звеном разметки. Оно оснащено машиной для очистки покрытия от пыли и грязи с набором чистящих щеток и сменными насадками для розлива воды (машина типа КДМ).

7.2.8. Звено разметки осевой и краевой линии работает за звеном очистки покрытия дороги. Это звено должно быть оснащено разметочной машиной, грузовым мотороллером или машиной с кузовом типа “пикап”, грузовым автомобилем.

В состав звена разметки входит машинист разметочной машины, вспомогательный рабочий, обеспечивающий расстановку конусов для ограждения свеженанесенной линии разметки, водитель грузового мотороллера или машины с кузовом типа “пикап”, который собирает конуса и устанавливает ограждения участка дорожной разметки, а также водитель грузового автомобиля, подвозящий краску и микростеклошарики.

7.2.9. Звено разметки по шаблонам выполняет работы на пересечениях, примыканиях дорог, в населенных пунктах. Оно оснащено ручной разметочной машиной, дорожными знаками и ограждающими устройствами, шаблонами для нанесения разметки. Шаблоны для разметки могут изготавливаться из листовой стали (алюминия), толщиной 1,5-2 мм, в которой вырубается элемент разметки. Для придания жесткости шаблон по краям окаймляют металлическим уголком 15´15 мм. Возможно изготовление шаблона из полосок стали шириной 15-20 см, сваренных между собой, а также шаблонов, изготовленных из мягкого листового материала (типа линолеум, пленка и т.п.) толщиной 5-8 мм.

7.5. Подготовка покрытия дороги

Перед проведением работ по нанесению линий разметки покрытие дороги очищают механической щеткой и водой. Для этого используют поливомоечную машину со стандартным набором рабочих инструментов. При подготовке покрытия сначала очищают и промывают покрытие по оси, затем правую кромку и левую кромку. Подготовку покрытия можно проводить по разным технологиям:

Очистка покрытия за один проход. Применяется при нанесении осевых и разделительных линий на “чистых” покрытиях. При этом поливомоечная машина промывает покрытие водой и одновременно чистит щеткой;

Очистка покрытия за два прохода. Первым проходом покрытие промывают водой и одновременно чистят щеткой. Вторым проходом покрытие только промывают водой с использованием специальной насадки. При большой удаленности от источника воды можно первым проходом покрытие очищать щеткой, а вторым проходом промывать водой с использованием специальных насадок, ограничивающих ширину струи воды до 20-25 см.;

Очистка за три прохода. Применяется для краевых линий или на “грязных” покрытиях. Первым и вторым проходом покрытие очищают щеткой, а третьим проходом очищают и промывают водой.

Для очистки покрытия дороги возможно применение металлических или синтетических щеток.

Особое внимание следует обращать на проезжую часть у кромки покрытия. Как правило, на ней находится больше пыли и грязи, особенно, если обочина дороги не укреплена. При сильной загрязненности покрытия (комья, налипшая грязь) предварительно используется автогрейдер, а затем поливомоечная машина

При сильной загрязненности покрытия (комья, налипшая грязь) предварительно используется автогрейдер, а затем поливомоечная машина.

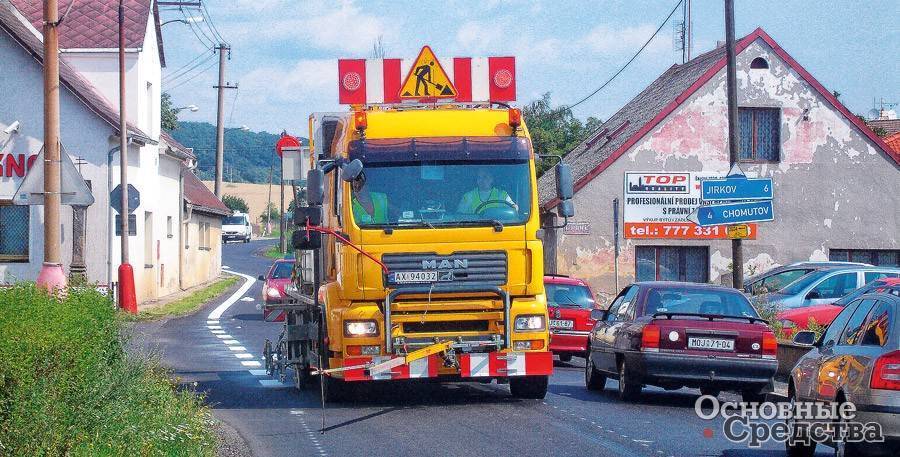

Использование разметочной техники в России

Бытует мнение, что краска с российских дорог быстро смывается из-за климатических условий и применения агрессивных веществ для борьбы с гололедицей. На самом деле ее уничтожает не вода, а трение покрышек, которые нагрелись во время езды.

Возможно, со временем отечественные дорожники и у нас внедрят распространенное в развитых европейских государствах безвоздушное автоматизированное нанесение густых красящих составов с помощью специальной техники. Высыхают такие материалы моментально, а на полотне они сохраняются намного дольше, демонстрируя высокую устойчивость перед погодными условиями и прочими негативными воздействиями.

Уже сейчас активно внедряется использование устойчивых к истиранию пластика и термопластика, однако не теряет своих позиций и краска, которая остается актуальной, когда надо быстро и дешево обновить разметку на дорогах после зимы или проливных дождей.

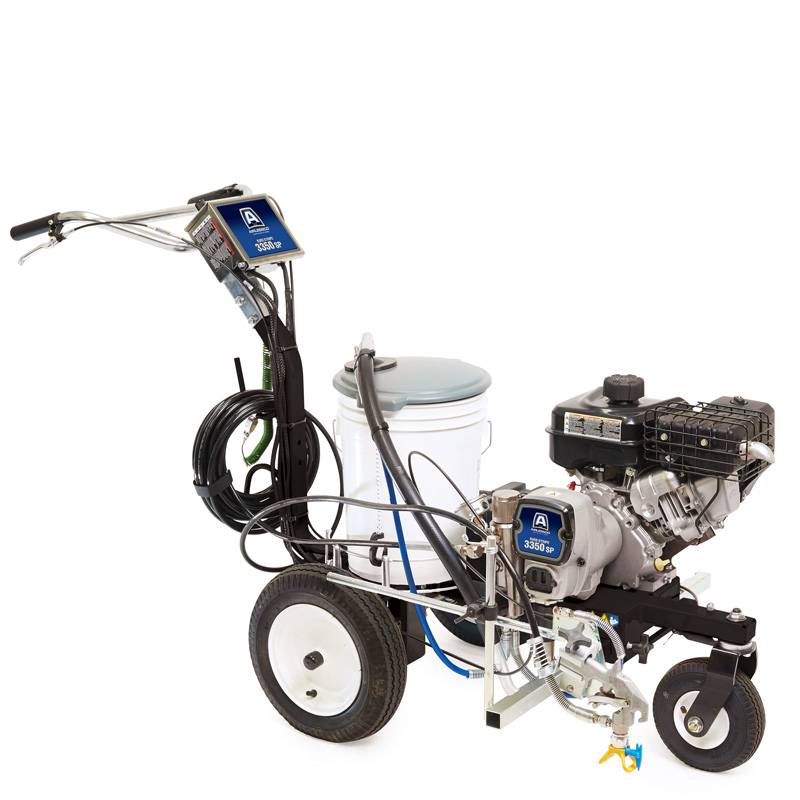

Конструкции разметочных машин

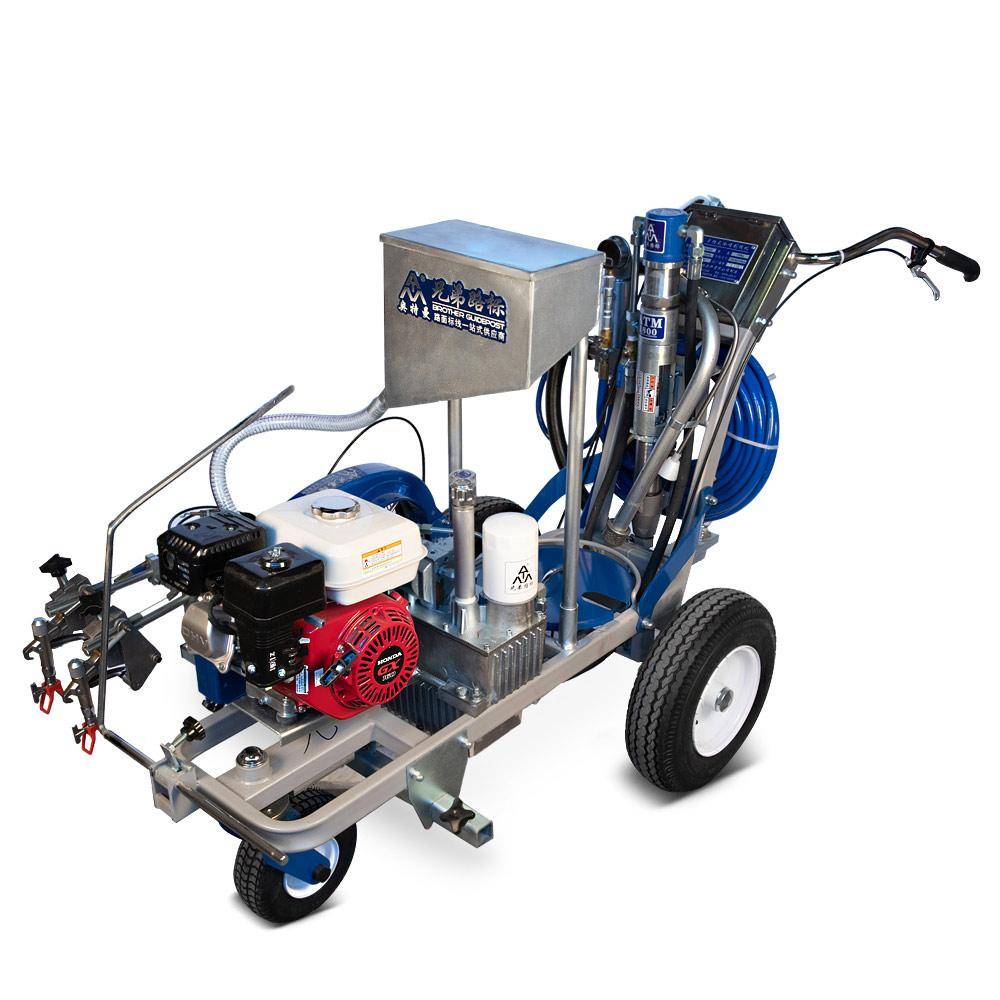

Распыление краски производится пневматическим или механическим способом. В первом случае используется воздушный поток высокого давления, в котором красящее вещество диспергируется, получает необходимую энергию, и с силой осаждается на подготовленном дорожном покрытии. При механическом способе окраска происходит вследствие непосредственного контакта инструмента с поверхностью. Производительность дорожно-разметочных машин, реализующий пневматический способ, выше, но конструктивно они сложнее, и требуют наличие компрессора.

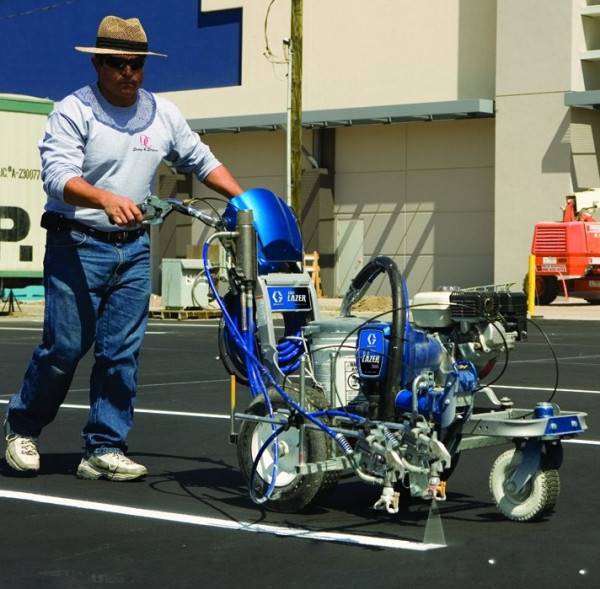

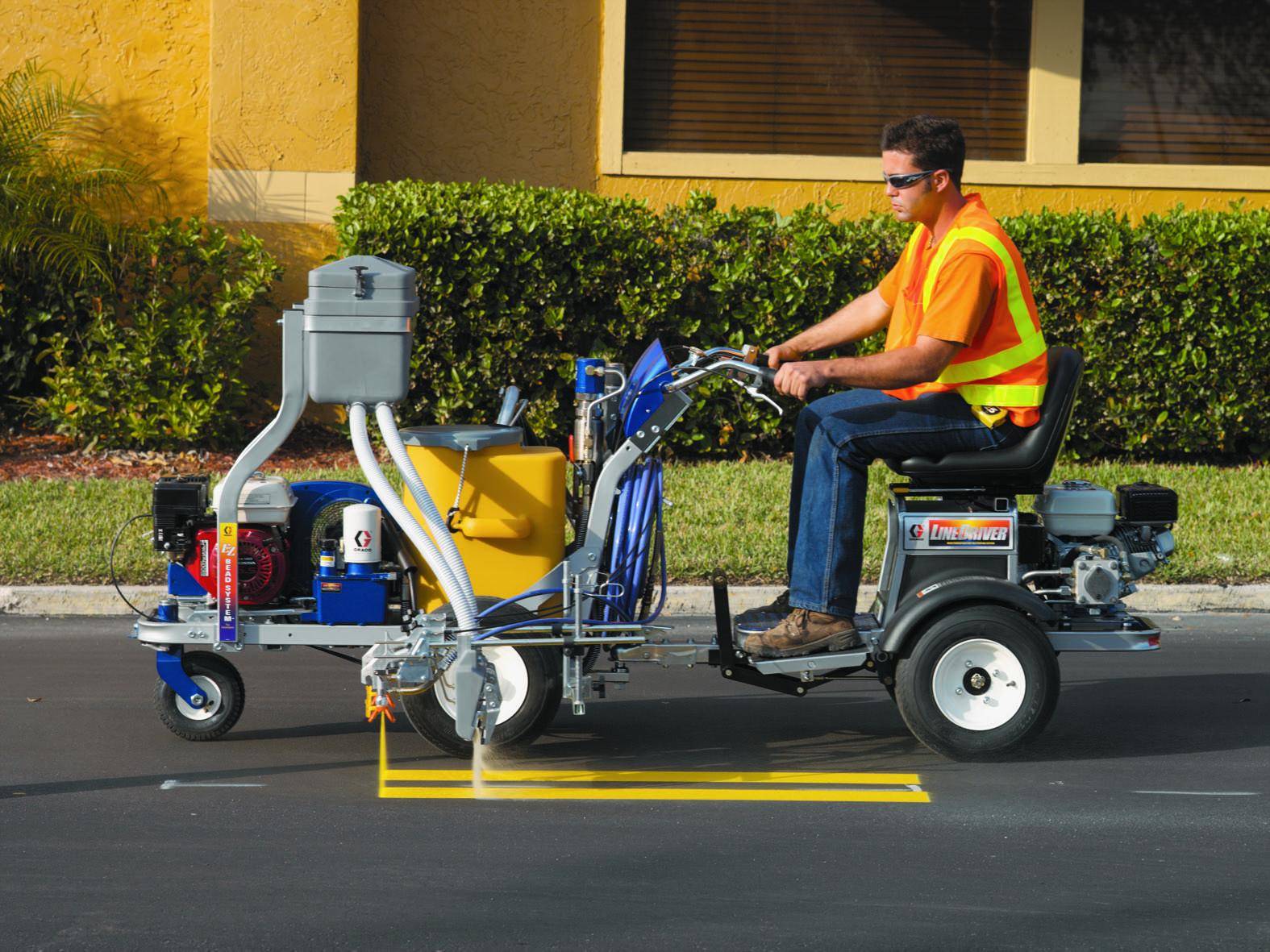

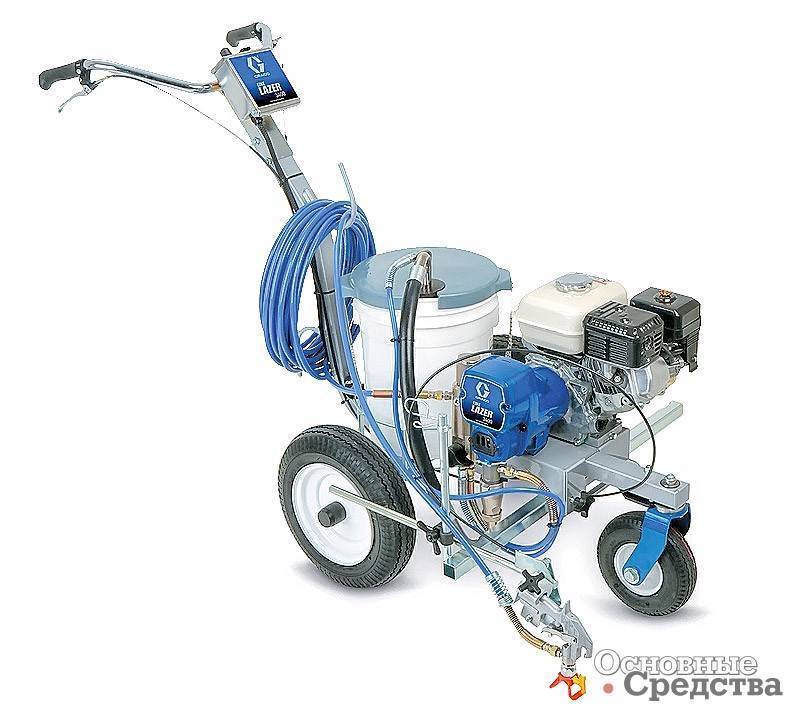

При малом объёме дорожно-разметочных работ используют ручные разметочные машины, перемещение которых производится трактором или вручную. Высокопроизводительное маркировочное оборудование оснащается устройствами программного управления и работает в автоматическом режиме.

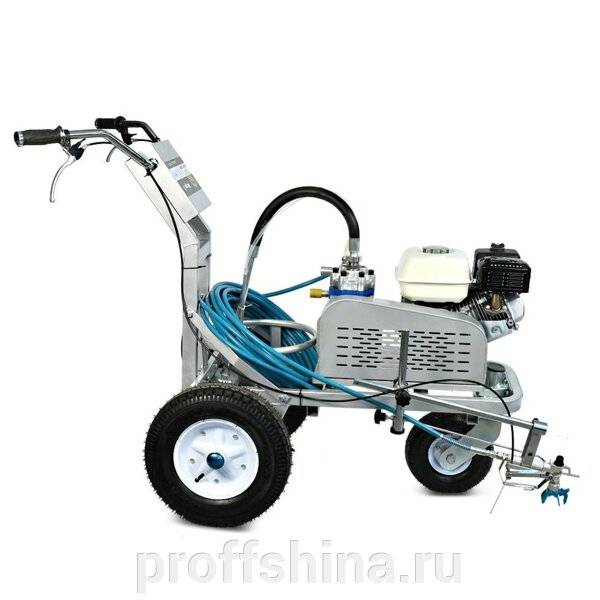

Пневматические разметочные машины имеют в своей конструкции распылительное сопло, к которому прилагается ряд насадок, позволяющих изменять ширину разметки и интенсивность распыления. Конструктивно сопло оформляется в виде пневмопистолета, который снабжён пусковой рукояткой. Пистолетов может быть несколько, в этом случае они монтируются на специальную стойку.

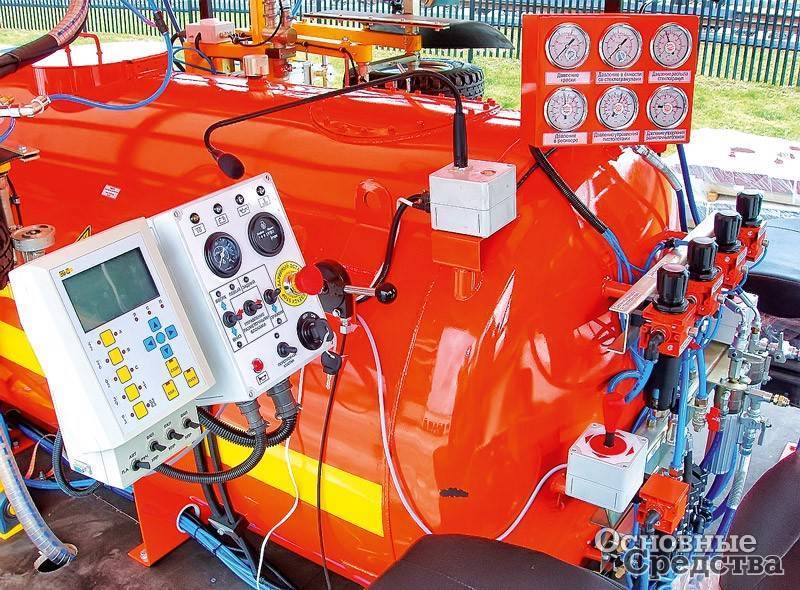

Система программного управления, которой оснащаются машины, допускает выполнять следующие виды разметки:

  • одиночную сплошную линию;
  • пунктирную линию;
  • двойную сплошную линию;
  • разметку переходов, иногда называемую «вафельной».

В памяти контроллера имеются шаблоны, при помощи которых регулируется ширина и длина разметки, а также интенсивность нанесения краски. При интеллектуальном управлении система преобразует скорость движения в электрический сигнал, а затем вводит его в контроллер. Длины маркировочных линии для запроса задаются в виде оптико-электрического сигнала, который управляет работой разметочной машины, в результате чего готовая разметка полностью соответствует требованиям.

Горячий способ нанесения разметки

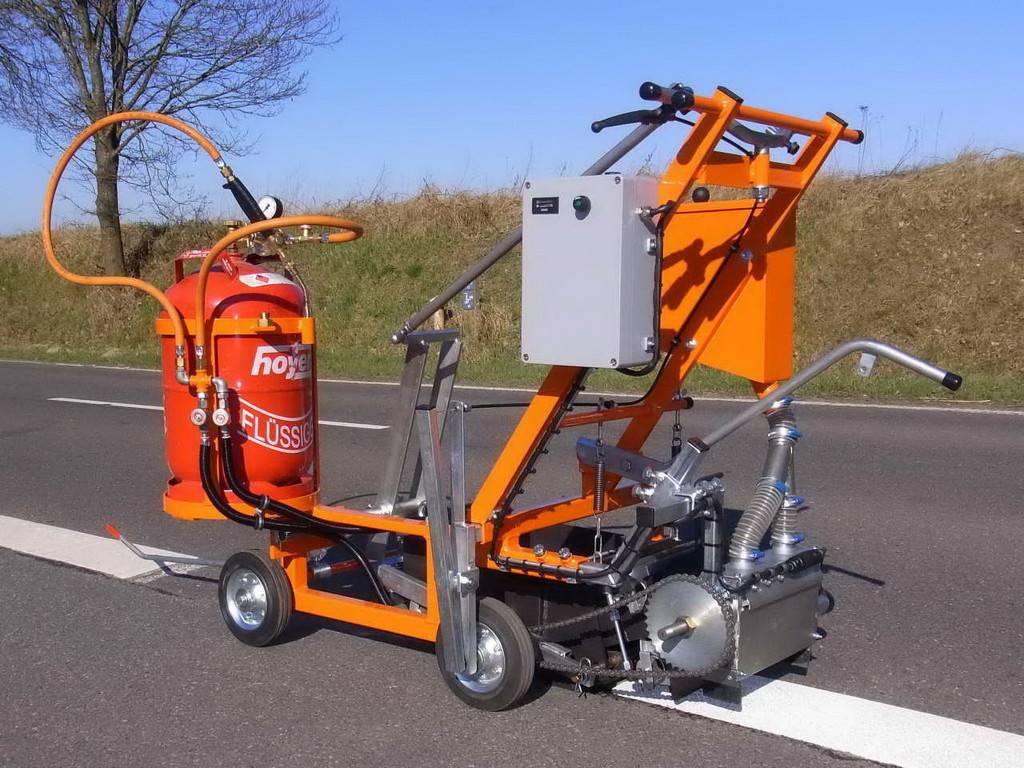

Нанесение разметки – процесс, требующий внимательного подхода и к материалам, и технологиям. Кроме красок и холодного пластика, в этих целях могут использоваться термопластичные лакокрасочные материалы. Они привлекательны увеличением толщины наносимого слоя и, соответственно, более высоким сроком его службы. С другой стороны, термопластики стоят дороже, поэтому их используют в основном на участках, на которых очень высока интенсивность изнашивания. Наносится такая разметка исключительно механизировано. Среди популярных термопластиков можно отметить:

  1. «Маркер» — этот термопластичная краска желтого цвета, которая представляет собой сыпучую смесь белого цвета на основе нефтеполимерных смол, пластификаторов, синтетического каучука и минеральных наполнителей. С помощью этого состава можно наносить горизонтальную дорожную разметку на автомобильных дорогах, которые обладают интенсивностью движения и высокой нагрузкой.
  2. «Мегопласт-Премиум». Этот термопластик используется при нанесении осевых линий разметки, стоп-линий и стрелок на дорожном покрытии. Обладает высокой стойкостью к перепадам температуры и истиранию. Для нанесения материала используются маркировочные машины на сухую поверхность.

Расход термопластика на покрытие толщиной в 3-5 мм — 8-10 кг/м².

Краска для дорожной разметки

Эксплуатируемая в суровых погодных условиях, дорожная краска должна отвечать особым требованиям в плане технических характеристик. В данной статье, как раз и будет рассказано о том, какими характеристиками обладают дорожные краски, а также об их эксплуатационных особенностях.

История дорожной разметки

Дорожная разметка берет свое начало на улицах древних городов Греции и Рима, когда выложенные светлым камнем в центре дорог линии разграничивали полосы встречного движения.

Первая дорожная разметка краской была нанесена женщиной в городе Индио в Калифорнии в 1917 году. Медсестра Джун МакКэролл на своем автомобиле спешила на работу. По встречному направлению навстречу ей несся грузовик, Джун чудом увернулась и съехала на обочину. Этот случай подтолкнул ее к мысли пометить дорогу, отделив встречное движение. Однако обратившись к местным властям, она ничего не добилась. Тогда медсестра взяла краску и кисти и собственноручно нарисовала линию длиной в две мили по центру дороги, которая проходила возле ее дома.

После этого она не остановилась и писала письма во все инстанции, выступала на различных общественных мероприятиях. В конце концов ее голос был услышан, и в 1924 году местным законодательством был принят указ, предписывающий Дорожной комиссии наносить дорожную разметку. Вслед за США, наносить дорожную разметку стали и европейские страны.

Нанесение первой дорожной разметки стало настоящим событием, о котором сообщалось во всех газетах.

Сегодня материалы для нанесения дорожной разметки производятся с учетом всех требований по защите окружающей среды, служат долго и повышают безопасность дорожного движения. Дорожная разметка — краска, эмаль, пластики и термопластики — помогает водителям ориентироваться на дорогах и снижает риск возникновения аварий.

Материалы для дорожной разметки

Идея использования центральной разделительной линии для обозначения дорожной полосы пришла в голову американцу Эдварду Н. Хайнзу еще в 1911 г. после того, как он заметил на дороге белый след от подтекающей цистерны с молоком. Люди быстро осознали эффективность новшества, поэтому сегодня на карте мира не найдется места, где бы не использовали маркировку дорог. Светотехнические характеристики дорожной разметки включают четыре основных параметра: цвет, коэффициент яркости, коэффициент световозвращения и коэффициент сцепления.

В недавние времена эмаль ЭП-5155, которая изготавливается на основе эфиров целлюлозы с добавлением эпоксидных смол, была практически единственной отечественной эмалью для разметки автомобильных дорог. В современном ассортименте материалов для разметки автомобильных дорог, представленных сегодня на рынке России, более 50 марок красок и более 20 видов пластиков и спрей-пластиков холодного и горячего формирования, а также световозвращающие стеклошарики. Для достижения максимального эффекта световозвращения необходимо, чтобы стеклошарики были погружены в лакокрасочный материал примерно наполовину. Так достигается хорошее удержание микросфер материалом разметки и оптимальное отражение света. Кроме того, стеклошарики повышают коэффициент сцепления и износостойкость разметки.

Разметочные краски на базе акриловых или кремнийорганических полимеров содержат не менее 70% сухого остатка, а пластики – не менее 97%. Термопластики, спрей-пластики, термопластичные маркировочные ленты наносят на дорогу горячим способом. Толщина жидкого слоя при нанесении составляет 400–600 мкм. Двухкомпонентные краски сочетают в себе свойства холодных пластиков и красок. Два компонента, которые соединяют непосредственно перед применением, представляют собой жидкую краску и отвердитель. Термопластик, спрей-пластик и маркировочные ленты так же, как и краски, содержат органическую и неорганическую часть, но не содержат растворителей. Их наносят на покрытие автомобильной дороги в виде расплавов. Содержание нелетучих веществ в этих материалах не менее 98%, а полимерного связующего – 18–20%. В спрей-пластике содержание связующего увеличено до 25–30%.

Готовые маркировочные ленты из термопластичных или пленочных материалов являются быстрым и удобным средством нанесения разметки на асфальтобетонное покрытие. После того как форма уложена в соответствии с планом разметки, ее разогревают газовой горелкой до появления на поверхности материала пузырьков. В случае композитных материалов разогревают каждый слой отдельно. Уже через несколько минут после остывания разметки можно открывать движение транспортных средств по дороге. Срок службы горизонтальной разметки составляет от трех месяцев до двух лет в зависимости от материала. Износостойкость разметки автомобильной дороги краской на асфальтобетонном покрытии выше, чем на цементобетонном. Это обусловлено их различной химической природой.



Эмаль акриловая дорожная АК-511

Это одна из самых востребованных красок для разметки проезжей части и улиц. Покрытие может эксплуатироваться в умеренном континентальном климате. Сама краска состоит из пигментов и наполнителей в сочетании с различными модифицирующими добавками. Данный состав полностью отвечает ГОСТ Р 52575-2006 , который регламентирует использование красок для обработки автомобильных дорог общего пользования.

Дорожная краска быстро высыхает, отличается высоким уровнем светостойкости и коэффициентом яркости, что служит гарантией видимости разметки в любое время суток. Кроме того, обладает отличной адгезией, износостойкостью, стойкостью к воздействию влаги и различных химических составов.

Эмаль может использоваться со световозвращающими стеклошариками, что повышает светоотражающие свойства покрытия. Дорожная краска наносится на сухую и чистую поверхность, при необходимости ее можно разбавить растворителем.

Наибольший эффект светоотражения достигается использованием в сочетании с эмалью световозвращающих элементов, которые наносятся уже поверх лакокрасочного покрытия. К преимуществам использования данного состава относятся:

  • соответствие покрытия требованиям, которые предъявляет ГОСТ ГОСТ Р 52575-2006;
  • стойкость к воздействию внешних факторов;
  • быстрое нанесение;
  • улучшение функциональных свойств дорожной разметки.

Расход материала в среднем составляет 3,5-4 кг/м 2 при условии, что толщина слоя будет не больше 2,5 мм.

Подготовка покрытия

Второй этап — подготовка покрытия для дорожной разметки. Дорога должна быть очищена от загрязнений и пыли. В этих целях применяют поливочно-моечную машину или машину со щеточным и воздуходувным оборудованием.

Дорога должна высохнуть и быть чистой для дальнейшего нанесения дорожной разметки. Допускается использование специализированных газовых линеек-разогревателей либо инжекторных газовоздушных горелок.

Если на дороге присутствует старая разметка, которая подлежит изменению либо же ее толщина составляет более 6 миллиметров, то ее следует предварительно удалить. Также удалению подлежит старая разметка, если существует опасность ее отслоения вместе с новой.

Удаление непригодной дорожной разметки производится несколькими способами: механически (используются специальные механизмы, которые удаляют старую разметку и при необходимости срезают асфальт толщиной до двух миллиметров) гидравлически (старая разметка смывается под напором воды, допустимо срезание асфальта, как и при механическом удалении) закрашивание (разметка закрашивается под цвет дорожного покрытия, но только в том случае, если необходимо удалить разметку на короткий срок, поскольку время использования такой краски на дорожном покрытии невелико).

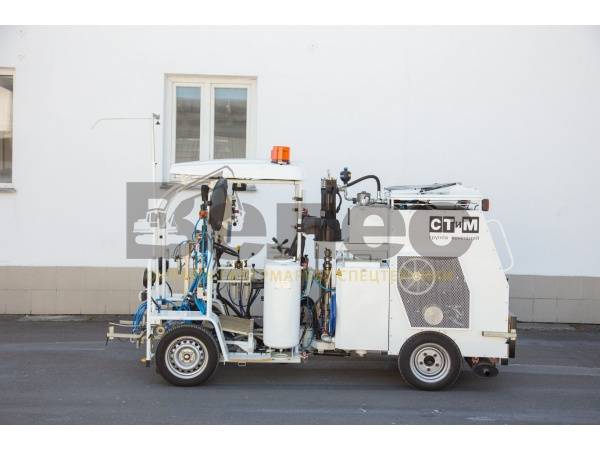

Шмель 11А

На территории стран СНГ большей популярностью пользуется разметочные машины от производителя «Шмель». Давайте рассмотрим одну из моделей, которая называется «Шмель 11 А».

Такая модель наносит краску безвоздушным способом. Использовать стоит только ту краску, которая быстро сохнет. Отличительные черты техники – высокая манёвренность и небольшие размеры. Компактность машины позволяет делать разметку не только на магистральных дорогах, но и на улицах города.

Обратимся к списку ниже, чтобы проанализировать основные преимущества данной модели:

  1. Три варианта оборудования: один, два или три насоса.
  2. Кузов грузовика можно использовать в качестве перевозчика оборудования, материалов, а это говорит о многофункциональности машины.
  3. Тройной насос – это отличный вариант для работы в аэропортах, он работает по схеме «желтый-черный-желтый» и отлично справляется со своей задачей.
  4. Грузовик можно использовать в других целях, если снять кузов.

Разные виды материалов подвластны Шмелю 11А, это может быть хлорированная краска, водоэмульсионная, краска на основе каких-либо растворителей, также вы можете использовать стеклянные шарики.

Основные характеристики модели 11А:

  • установленная видеокамера позволит управлять техникой одному человеку, который будет выполнять функции оператора и водителя;
  • при работе с таким агрегатом вы имеете возможность добавлять к уже встроенным бакам новые емкости;
  • техника имеет простой монтаж, в котором легко разобраться самостоятельно;
  • можно работать сразу с тремя насосами;
  • имеется несколько зафиксированных видов разметки на компьютере.

Что касается цены, то всё очень спорно. Примерно машина стоит около 4 000 000 рублей. Да, агрегат дорогой, но он стоит этих денег, так как он многофункционален, хорошо укомплектован и упрощён в управлении, что позволяет любому научиться работать с техникой за небольшой промежуток времени.

Какие виды разметки предусмотрены нормативами безопасности дорожного движения

Нанесение дорожной разметки регламентируют ГОСТ Р 52289 – 2004, актуализированная редакция СНиП 2.07.01-89* и приложение к Правилам дорожного движения. Документами предусмотрены следующие правила маркировки дорожного полотна, в которых описываются особенности ее нанесения:

I. Виды разметки.

Правилами установлено, что горизонтальная и вертикальная разметка может быть:

  • постоянная, которая в этом месте будет всегда. Такая маркировка выполняется только материалом белого цвета. Исключение составляет желтый цвет линий и знаков, что предусмотрено нормативными документами;
  • временная, удаляемая в обозримом будущем. Такая маркировка выполняется красящим веществом оранжевого цвета.

II. Классификация обозначений.

Разграничение потоков транспорта и обозначение границ полос осуществляется при нанесении следующих типов изображений:

Сплошные и пунктирные продольные линии. При этом первую из названных – пересекать категорически не разрешается. Прерывистую (пунктирную) линию пересекать можно. Еще один вид продольных полос – двойная сплошная – разделяет потоки машин, следующие в противоположных направлениях. Поперечные линии регулируют движение пешеходов, но водителям она сигнализирует о месте, где нужно остановиться или уменьшить скорость. Самая важная из поперечных разметок обозначает пешеходный переход и в народе обозначается как «зебра». Еще одна из поперечных разметочных линий наносится перед светофором и сигнализирует о месте остановки в ожидании зеленого света. Стрелки показывают возможное направление перемещения ТС или пешеходов. Они бывают также раздваивающимися и растраивающимися. Иногда – при больших автомобильных потоках – разметочное изображение дублируется соответствующим знаком

Пиктограммы в дорожной разметке отображают узнаваемые черты предметов, на которые необходимо обратить внимание. Так, пиктограмма велосипеда обозначает, что данная проезжая часть – это велосипедная дорожка. Пиктограмма с изображением инвалида-колясочника указывает на парковочное место для транспортных средств таких людей

Пиктограмма с изображением инвалида-колясочника указывает на парковочное место для транспортных средств таких людей.

Преимущества специализированных красок

Если говорить о плюсах краски для разметки дорог, то стоит выделить следующее:

  • Устойчивость к истиранию и перепадам температурных режимов.
  • Простоту нанесения. Краска наносится при помощи специализированных машин или обычного валика.
  • Устойчивость к агрессивным средам: реагентам, солям, бензину и атмосферным осадкам.
  • Скорость высыхания. Благодаря этому дорожные работы выполняются очень быстро и не парализуют дорожное движение надолго.

Белый цвет краски для разметки дорог хорошо виден в солнечный день или в сумерках. Кроме этого, в состав специализированных дорожных лакокрасочных средств очень часто добавляются световозвращающие шарики.

При этом не стоит забывать, что краска должна отвечать ГОСТ Р-5257-2006.
