Когда нужно проводить заточку и как об этом узнать
После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.
Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.
Затупившаяся цепь бензопилы
Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.
Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.
Заточка цепи бензопилы своими руками — практические советы
Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.
Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.
Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.
Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.
Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.
Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.
Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.
Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.
Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.
Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.
Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть
Полезные советы
Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.
Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:
- Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
- Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
- Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
- Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
- Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.
Современные бензопилы используются в бытовых и в промышленных условиях
При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры
Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?
Определение необходимости заточки и последствия работы изношенной цепью
Параметры эффективности, качества и безопасности работы бензопилой напрямую зависят от состояния режущей кромки, которая состоит из сложных по конфигурации зубьев. Процесс эксплуатации сопровождается притуплением зубьев, что негативно сказывается на скорости и качестве проводимых работ. Срок выполнения заточки не может быть нормирован и установлен заранее, поэтому определяется по результатам анализа следующих показателей:
- некомфортные ощущения при выполнении работ;
- увеличение времени на выполнение работы;
- увеличение требуемых усилий на подачу режущего инструмента;
- наличие вибрации при работе и «гуляние» бензопилы в разные стороны;
- визуально заметный износ зубьев.
Важным правилом при необходимости правильно оценить состояние цепи и определить срок заточки является контролирование вида получаемой в процессе эксплуатации инструмента стружки. При хорошо заточенных зубьях стружка имеет однородный внешний вид, достаточно крупные размеры и ближе к квадратной форму. При износе зубьев, стружка приобретает слишком мелкие, практически пылеобразные размеры, и становится более тёмноокрашенной.
Шаблон для заточки цепи бензопилы
Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).
Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи
Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.
Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.
Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке
В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба
Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.
Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.
Рисунок 5 – Комплект заточного инструмента и приспособлений
Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.
Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей
Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь
Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь
Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом
Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.
Параметры для оценки модели
Различные модели бензопил оцениваются по нескольким параметрам. Определившись с мощностью и весом, надо ответить на вопрос: какую именно бензопилу выбрать? Какая из них самая лучшая, решается при оценке всей совокупности характеристик. Наиболее важными для эксплуатации техническими характеристиками агрегатов являются:
- величина мощности;
- габариты и вес;
- потребление бензина;
- защитные функции;
- пильная гарнитура.
Для определения модификации бензопилы для дома или дачи следует понять целевое предназначение инструмента и принять решение по денежным средствам, которые предполагается потратить на его покупку.
Вес, мощность и скорость реза
Для использования дома или на даче, в основном, приобретаются инструменты, вес которых варьируется от трех до шести килограммов. Агрегат рекомендуется взвесить руками и оценить, насколько комфортно предстоит действовать на практике. Следует понимать, что в случае длительного использования слишком тяжелого агрегата быстро наступит утомление, и труд станет изнурительным, поэтому надо объективно оценивать свои физические возможности. Минимальной массой обладают простейшие бытовые инструменты, работать с которыми могут даже женщины.
Большинство потребителей считают, что, чем больше мощность у бензопилы, тем лучше. В определенной степени это верно. Мощным инструментом можно не только отделять от ствола сучья и ветви, но распиливать толстые бревна вдоль и поперек.
Значение величины мощности у таких агрегатов может достигать семи киловатт, что соответствует девяти лошадиным силам. Стоит такой инструмент довольно дорого, и, если предполагается его использовать эпизодически, покупка становится нецелесообразной. Для использования дома или на даче следует выбирать средние значения мощности и веса бензопилы.
Удобство пользования и производительность работы инструмента определяются скоростью резания цепи. Этот важнейший параметр во многом зависит от изношенности цепной гарнитуры. Если цепь затуплена, резко снижается эффективность рабочего процесса, и возникает риск появления серьезных поломок.
Необходимо постоянно следить за натяжением цепи и вовремя ее затачивать. Кроме того, скорость резания зависит от выбора двигателя, шага цепи и формы кромки режущих элементов.
Хорошая цепь служит долго
От верно подобранной цепи зависит скорость и качество резания древесины, для эффективности рабочего процесса она имеет даже большее значение, чем мощность агрегата
Для долгой службы цепи, помимо ее правильной заточки и своевременной смазки, важное значение имеет подбор рабочих параметров, таких, как шаг цепи, определяемый расстоянием между режущими звеньями, соответствие длины шины длине цепи, хорошее функционирование звездочки, хвостовика и натяжного механизма. При должном техническом обслуживании цепь может эффективно работать длительное время
В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки».
Длина шины бытового инструмента
Длина шины бензопилы является одной из важнейших эксплуатационных характеристик этого инструмента, так как, чем она длиннее, тем больше площадь соприкосновения режущей части с обрабатываемой древесиной. Длина шины должна соответствовать мощности агрегата, иначе разницу придется компенсировать за счет собственных физических усилий. Этот параметр всегда указывается в техническом паспорте изделия.
В бытовых инструментах наиболее часто используются шины длиной до сорока сантиметров, в агрегатах для профессионального применения используются шины до семидесяти пяти сантиметров. Узкие шины устанавливаются на бензопилы бытового применения, облегченные – на полупрофессиональные, длинные – на мощные профессиональные агрегаты.
Необходимость защиты от удара и вибрации
Наиболее опасным фактором при работе с бензопилой является так называемый обратный удар. Это явление возникает при соприкосновении конца цепи с твердыми включениями в обрабатываемой поверхности, при этом инструмент резко отбрасывается в сторону и может нанести травму.
Для предотвращения этого агрегат оборудуется останавливающим движение цепи инерционным тормозом, рукоять управления которым выведена на щиток
Следует с особым вниманием оценивать качество работы этого механизма.
Рейтинг заточных станков 2020
Patriot MG 220
Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

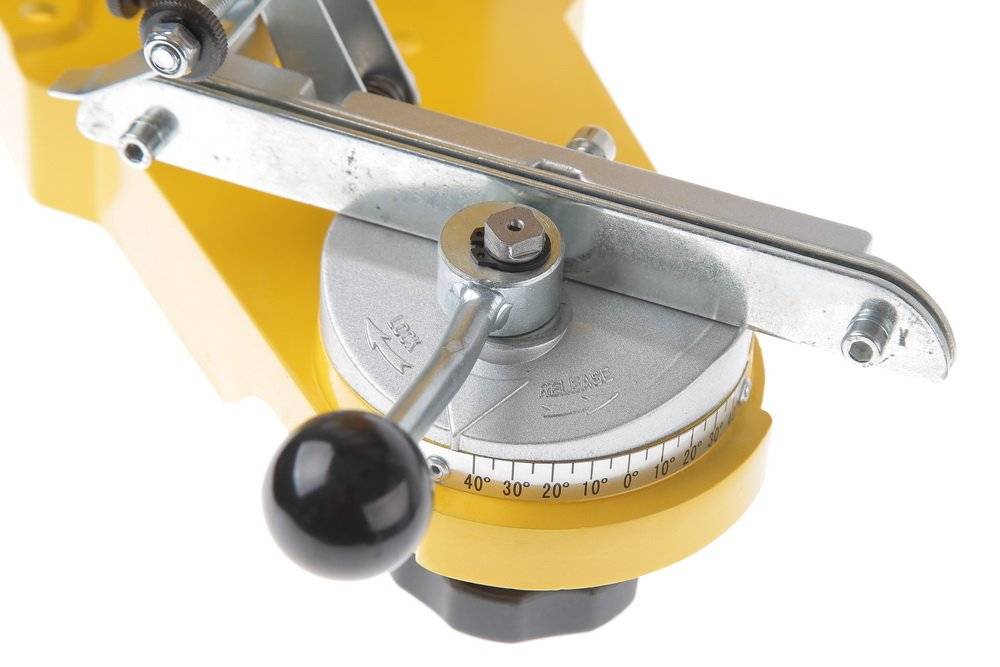

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.
Вихрь СЗЦ-200
Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.
Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.
ДИОЛД М3-0,13
Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.
В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.
Rezer EG235-CN
Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.
Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.
Champion C2001
Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.
Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.
Чем еще укомплектовать гараж:
- Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
- Качаем воздух литрами: лучшие масляные компрессоры 2020
Champion С2001
Российский бренд «Чемпион» находится на рынке расходных деталей для бензинового инструмента с 2005 года. В отзывах о станке для заточки цепей бензопил у модели С2001 пользователи отмечают наличие рабочего стола с корректируемым наклоном и углом рабочего полотна. Диаметр точильных кругов – 14,5 сантиметра, параметр мощности – 230 Вт, обороты – 3 тыс. вращений в минуту, масса – 5,8 кг.
К минусам причисляют довольно высокую цену, хоть производитель позиционирует оборудование как профессиональное. В комплектации предусмотрена пара абразивных кругов, калибровочные элементы и ключи.
Как правильно выбрать, критерии выбора
Перед тем, как купить станок для заточки цепей необходимо определиться со сферой его использования. Исходя из этого, можно подобрать оптимальные параметры инструмента. Для бытового использования дома подойдет недорогой станок с относительно простыми характеристиками, а для профессионального – наличие производительных компонентов и дополнительного оборудования.
При выборе заточного станка необходимо учитывать следующие параметры:
- мощность электромотора. Основной параметр, от которого зависит количество оборотов заточного диска и стабильность работы станка под нагрузкой. Кроме того, от мощности электродвигателя зависит продолжительность непрерывной работы;
- количество оборотов шпинделя. Напрямую влияет на качество заточки режущего зуба и скорость проведения работ. Для бытового использования подойдет станок, скорость вращения диска которого составляет 3000 об/мин, для коммерческого – 5000 об/мин и более;
- габариты и масса основания. Опорная плита обеспечивает устойчивость инструмента и снижает уровень вибрации во время работы. Поэтому, выбирая инструмент лучше всего отдать предпочтению моделям с массивным основанием;
- градуировка шкалы. Каждый тип режущего зуба требует индивидуальной настройки инструмента и выбора угла затачивания. Для облегчения работ качественные инструменты оснащаются градуированными шкалами положения заточного диска.
Правильная заточка цепи бензопилы
Как понять, что оснастка затупилась
В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.
Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента
Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.
Подготовка пильной оснастки
Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.
Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:
- в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
- в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.
В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.
Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.
Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев
Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.
Обработка ограничителя пропила
Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.
Видеоинструкция
Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.
Ручной станок для заточки
Этот метод подходит не для каждой цепи, если режущая кромка растеряла свою форму, то заточку сделать очень трудно и потратиться колоссально много сил и энергии. Тогда проще использовать станок для заточки цепи. Есть два главных вида станков, ручные и работающие от электричества, снабженные камнем для заточки либо кругом. Это более четкий и верный метод, который подойдет каждому в хоть какой ситуации.
Начнем с ослабления зажима в цепи. После этого верно установим цепь бензопилы, так чтоб звенья направлялись в сторону заточного камня. Дальше, самое главное, для того чтоб не попортить всю работу, подбираем верный угол, под которым будет проходить заточка.
Несколько методов заточки:
- Поочередная – каждый зубец поддается обработке раздельно и поочередно, один за одним (при всем этом изменяется полярность)
- Заточка каждого второго резца – с правой, а позже и с левой стороны, последовательность выбираете сами. Полярность при этой методике не изменяется
При выборе способа заточки ручным станком следует знать некие аспекты, которые непременно необходимо соблюдать:
- Выяснение рационального уровня заточки цепи, зависимо от тупого зубца, как головного поводыря
- Глубоко цепь нельзя стачивать, тогда понижается крепкость и мощность, также время эксплуатации бензопилы
- Лучше после заточки пользоваться сжатым воздухом, для того чтоб сдуть все избыточное. После этого бросить отдохнуть устройство на пару часов.
- Поточнее способа просто нельзя отыскать, но, к огорчению, это работа, требующая много времени и издержек сил.
Как правильно точить бензопилу
Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.
Заточка напильником
Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.
Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:
- Закрепить цепь на струбцине.
- Выставить напильник для заточки цепи по шаблону.
- Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
- Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
- Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.
Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.
Как заточить при помощи ушм болгарки
При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.
Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.
Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.
Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.
Заточка на станке
Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.
Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.
Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:
- Ослабить винт, который зажимает цепь.
- Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
- Выполнить заточку согласно всем выбранным параметрам.
- Обработать цепь чистым машинным маслом.
Есть 2 способа использования ручного станка с данной целью:
- Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
- Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.
