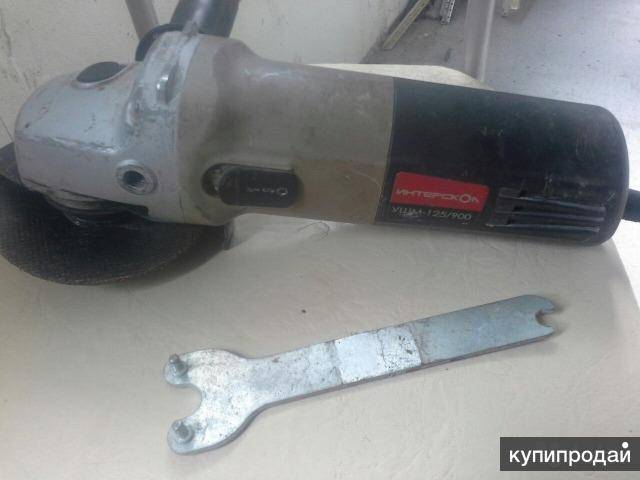

Разборка болгарки интерскол 125 900

Сборка болгарки Интерскол

Сборка болгарки Интерскол ничем не отличается от сборки болгарок других марок. К сборке допускаются исправные, освобожденные от старой смазки, детали и узлы. Сборка состоит из нескольких этапов.

Как собрать редуктор болгарки Интерскол

Для сборки узла редуктора необходимо собрать шпиндель, надев на него подшипники и конические шестерни.

На шпиндель поз.10 надевается крышка корпуса редуктора поз.13, подшипник поз.14, крышки подшипника поз.15, колесо зубчатое коническое поз.16. Шестеренка фиксируется на шпинделе шпоночным соединением. В ушм 125 в качестве шпонки используется шарик диаметром 3 мм. Для фиксации на шпинделе шестерня фиксируется стопорным кольцом поз.17. Собранный шпиндель вставляется в игольчатый подшипник поз.18. А игольчатый подшипник запрессован в корпусе редуктора поз.21.

Сборка редуктора ушм 230 начинается со сборки узла шпинделя поз.8, на который насаживается подшипник поз.9, стопорное кольцо поз.10. Колесо зубчатое поз.11 на шпиндель напрессовывается. Шпиндель вставляется в роликовый подшипник поз.12. Типоразмер подшипника НК1210.

Для облегчения процесса запрессовки ведомой шестерни поз.11 на шпиндель поз.8 нагрейте шестерню и охладите шпиндель.

Ремонт – как снять и подключить кнопку болгарки Интерскол

Понять устройство кнопки УШМ поможет следующая схема:

• Непосредственно кнопка пуска находится на позиции 41, которая встроена в корпус (поз.47).
• К пусковой кнопке подаётся напряжение от кабеля электропитания (поз.53).
• Для управления кнопкой пуска (поз.41) болгарка оборудована рычагом (поз.46).
• Также к ней подключены электрощётки (поз.55) и специальные щёткодержатели (поз.44).
• Ещё в электрическую часть УШМ, куда входит кнопка включения, входит ротор (поз. 31) и статор (поз.42).

Для ремонта кнопки пуска болгарки Интерскол нам понадобится:

• Две отвёртки – крестовидная и плоская;
• Новая кнопка включения.

Переходим к снятию кнопки УШМ:

1. Крестовидной отвёрткой откручиваем шурупы с обеих сторон ручки и снимаем её;
2. Снимаем площадку для регулировки оборотов, плоской отвёрткой поддевая её защёлки;
3. При помощи крестовидной отвёртки отсоединяем контакты сетевого провода от кнопки включения, предварительно сняв зажим;
4. Отсоединяем от пусковой кнопки четыре провода, которые идут от двигателя и конденсатора к её контактам;
5. Извлекаем сломанную кнопку из корпуса.

Чтобы убедиться в том, что в ней перегорели контакты, достаточно снять разборную крышку.

Далее устанавливаем новый включатель:

1. Снятые проводки двигателя и конденсатора присоединяем обратно к контактам кнопки – они должны располагаться в такой же последовательности, что и на старой кнопке;
2. Вставляем кнопку обратно в корпус;
3. Закрепляем площадку регулятора оборотов обратно;
4. Прикручиваем контакты сетевого провода и зажим;
5. Проверяем работу болгарки на холостом ходу;
6. Прикручиваем шурупами крышку рукоятки.
7. Болгарка собрана, а кнопка работает исправно.

ВИДЕО ИНСТРУКЦИЯ

Замена кнопки болгарки Makita

Простая замена кнопки на УШМ Makita

Починка

Хоть какой электроинструмент к какой-то момент ломается. Не является исключением и «Интерскол» УШМ-125/1100Э. Ремонт этого аппарата выполняется без помощи других.

Что остается сделать нашему клиенту поломки болгарок делятся на механические и электронные.

Для удачного и резвого устранения проблем будет нужно:

• аннотация, когда содержится детализированный метод разборки и сборки конструкции «Интерскол» УШМ-125/1100Э;
• схема изделия;
• рожковые ключи, молоток, тиски, пресс. Эти инструменты применяются при устранении механических дефектов;
• тестер ИК-2 для обнаружения короткозамкнутых витков (применяется при электронных поломках болгарок);
• смазка, смывочная жидкость, салфетки (вспомогательные материалы).

До работы следует обеспечить высококачественное освещение рабочей зоны.

Руководствуясь пошаговой аннотацией и приятной схемой, можно удачно отремонтировать инструмент без помощи других.

Основные неисправности, их причины и диагностика

Основные поломки и причины:

1. Горит, искрит и дёргается. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей. Даже после замены щёток болгарка искрит и дёргается, если щёткодержатели засорены.
2. Хлопающий звук. Щётки или межвитковое замыкание любой из обмоток.
3. Хрустящий звук. Причина в подшипниках.
4. Механический гул и сильное постукивание. Неисправность редуктора.
5. Болгарка перестала работать, не включается. Если диск вручную крутится туго или не крутится, причина в редукторе. Если крутится легко, проверить электрические цепи. Если цепи работают, проверить двигатель и щётки.
6. Сломалась кнопка фиксации шпинделя. Причина в нажатии на неё во время вращения диска или в заклинивании диска.
7. УШМ работает урывками. Проверить двигатель на межвитковое замыкание.
8. Вибрирует. Причина в механике. Проверить подшипники, вал ротора и редуктора.
9. Греется. Если нагревается в области двигателя, то причина в износившихся щётках или коротком замыкании витков обмоток. Если греется корпус редуктора, то высохла смазка или износились шестерни.
10. Не набирает обороты или падает мощность. Причина в электронике или двигателе. Проверить плату управления плавного пуска и регулятора оборотов, щётки и коллектор.
11. Дымит. Причина в перегреве инструмента. Проверить обмотки двигателя на плавление изоляции.
12. Гудит и не вращается. Проверить подшипники двигателя и редуктор.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

• неисправна электрическая вилка;
• неисправен электрический кабель;
• сломалась кнопка запуска;
• нарушен контакт между кабелем питания и кнопкой;
• обрыв контактного провода электрощетки;
• сильный износ электрощеток;
• выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
2. Нарушился контакт между коллекторными пластинами и обмоткой.
3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
4. Разбалансировка ротора двигателя.
5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Завершающий этап

После проведения всех необходимых ремонтных мероприятий угловая шлифовальная машинка собирается обратно в той же последовательности, как и разбиралась. Но перед самой сборкой необходимо смазать все механические узлы болгарки.

Для этой цели специалисты рекомендуют смазочные материалы отечественного производства. На прилавках магазинов, торгующих бытовыми электроприборами, можно найти смазки зарубежных производителей, но они значительно дороже, хотя по своему качеству не лучше отечественных. Среди огромного выбора смазочных материалов следует выбирать ту продукцию, у которой обозначены высокие показатели адгезии (они рекомендуются для редукторов всех шлифовальных угловых машинок). Такие смазки качественнее сцепляются с поверхностью.

Угловые шлифовальные машины (болгарки) фирмы Интерскол очень надежны и долговечны. Они отличаются хорошей работой и высокой безотказностью. Но, неправильная эксплуатация инструмента, несвоевременная замена угольных щеток, смазки и подшипников приводит к преждевременному выходу из строя.

Ремонт болгарки Интерскол можно выполнить и самостоятельно.

Для этого надо знать устройство болгарки Интерскол, схему сборки, порядок выполнения технологических операций при разборке и сборке ушм. Чтобы правильно выполнить ремонт ушм Интерскол, достаточно изучить предлагаемую схему и инструкцию.

Углошлифовальные машинки фирмы Интерскол в последнее время становятся все более популярными не только в среде профессионалов, но и любителей мастерить своими руками.

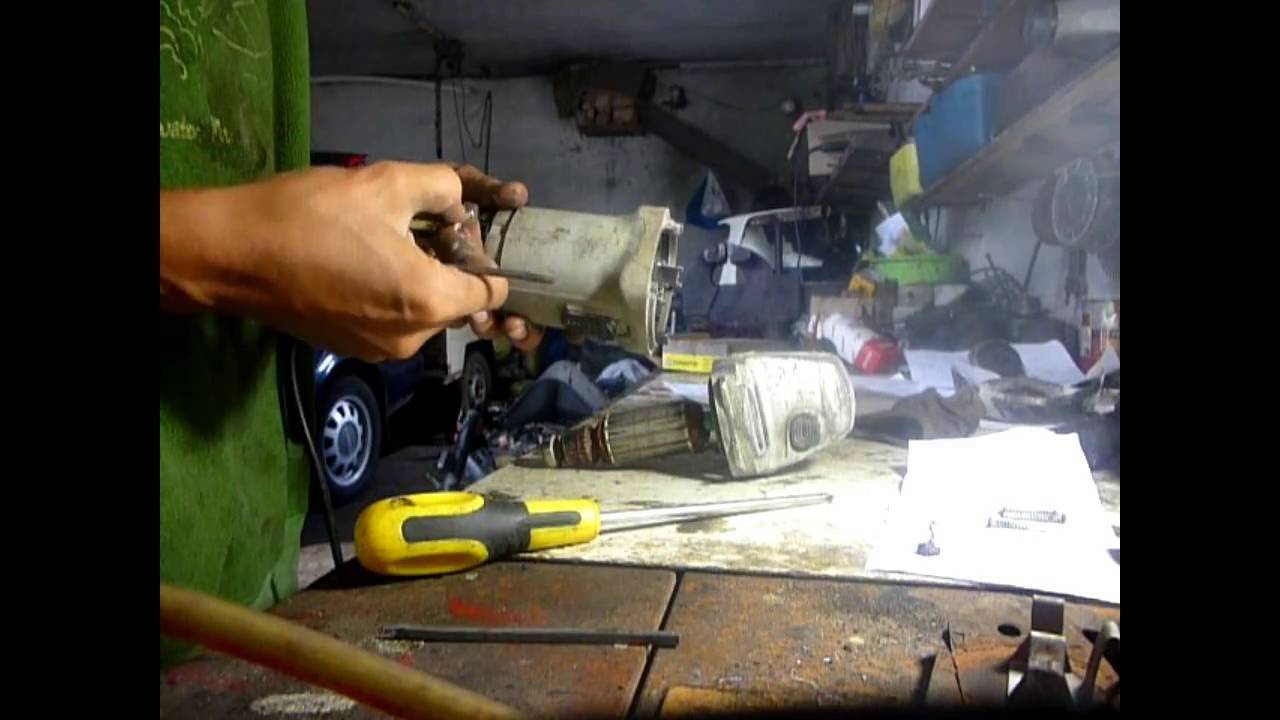

Как разобрать болгарку и демонтировать подшипники. Поэтапные шаги

Разобрав данное устройство, вы сможете заменить поломанные подшипники, заново смазать все детали, сделать демонтаж испорченых щеток и смонтировать новые.

Для того, чтобы разъединить роторный и статорный корпуса, требуется предварительное снятие корпуса рукоятки в машинке. Это делается для того, чтобы была возможность вынуть угольные щетки. Они держат роторный коллектор.

Вторым шагом будет выкручивание четырех винтов, которые крепят оба корпуса – роторный и статорный.

Вынимайте редуктор вместе со стартером, начинайте его разбирать. На редукторе также находятся винты, которые требуется выкрутить. Всего их четыре штуки. Эта процедура потребует от вас некоторых усилий, так как заводская сборка предусматривает применение герметика.

Болгарки разных моделей имеют различные виды шестеренок. В моделях с малой мощностью – применение прямозубых шестерней. С мощностью более тысячи ватт – использование косозубых шестерней.

Когда вы снимите редукторную крышку, появится возможность снятия узла, в котором находится косозубая шестеренка. Для ее снятия примените пресс или съемник.

Для этого вам придется применить специальные тонкие трубки. По этой причине использовать съемник будет неудобно.

Перед снятием шестеренки необходима проверка люфта в зубчатом соединении. Также проверьте, все ли зубья целостны. И проверяется контактное пятно.

Если вы определили такие признаки у подшипника, который находится на шпиндельном валу:

• когда вы его прокручиваете, слышится характерный шум;
• заметили появление люфта;
• отсутствует смазка.

При наличии всех этих признаков необходимо сделать замену старой детали на новую. Для этого подшипник требуется демонтировать. Как это сделать?

В первую очередь снимаете шестерню вместе со стопорным кольцом. После этого вы легко удалите изношенный элемент. Когда вы демонтируете узел роторного вала, подшипник может остаться в редукторе, внутри корпуса. В этом случае воспользуйтесь молотком, сверху мягкая наставка.

Для снятия ведущей шестеренки в болгарке сделайте такое:

• зажимаете ротор, рожковым ключом выкручиваете гайку;
• снимается шайба;
• теперь вытаскиваете саму шестеренку.

После проверки внешнего вида у шестеренки, определитесь, нужна ли замена этой детали. Имейте в виду, что менять нужно одновременно обе шестеренки.

Угловые шлифовальные машинки, имеющие малую мощность, оснащены игольчатым подшипником, он служит как опорный подшипник.

Демонтируйте эту деталь только, когда он полностью разрушен. Есть проверенный способ, как вытаскивается разрушенная обойма.

1.Выбираете диаметр метчика большего размера, чем внутренний диаметр в обойме.

2.Поставьте и закрепите его в патрон шуруповерта. Постепенно, с малыми оборотами, закрутите в обойму. Когда произойдет попадание метчика на корпусное дно в редукторе, обойма будет подниматься.

Роторный вал имеет еще два подшипника, помимо игольчатых. Для их отсоединения от ротора я бы порекомендовал применить съемник.

Подшипник, прикрепленный к коллектору, снять достаточно просто. Крыльчатка также оснащена подшипником, снятие которого займет немного больше времени и умения. Оба подшипника закрыты для защиты специальными насадками из резины.

Чтобы снять и заменить эти детали, выкручиваются гайки, снимается прямозубая шестерня, а также защита из пластика. Теперь вы свободно снимете с роторного вала подшипник с помощью съемника.

Если съемника в наборе инструментов не имеется, есть один метод, возьмите его на заметку. Снимайте подшипник тисками вместе с двумя металлическими полосами, и молотком, на котором специальная металлическая наставка.

Как чинить?

Читайте так же

Сначала угловую шлифовальную машинку необходимо разобрать и достать из корпуса неисправный статор. Проверить его работоспособность можно и даже не вынимая из корпуса.

Однако схожая процедура вероятна исключительно в спец мастерской. Самостоятельно для таковой проверки воспользуйтесь особым устройством контроля короткозамкнутых витков ИК-2. Он предназначается для выявления обрывов иначе говоря маленьких замыканий в обмотках статора, который для этой цели вам необязательно извлекать из корпуса. Спаленный статор нуждается в новейшей перемотке иначе говоря подмене.

Механические неисправности болгарки Интерскол

Из механических неисправностей у болгарок Интерскол слабым местом остается редуктор. Применяемые в редукторе шестерни со временем изнашиваются, разрушаются зубья, в соединениях появляется люфт.

Ремонт редуктора болгарки Интерскол ушм 125

Для того, чтобы произвести ремонт редуктора болгарки Интерскол, необходимо установить характер неисправности. Большинство механических неисправностей редуктора определяется визуально, либо на слух. Большое биение вала шпинделя, заклинивание или проворачивание шестеренок редуктора определяются простым осмотром состояния вала шпинделя. А повышенный шум при работе редуктора, нехарактерные звуки, перегрев можно определить на слух или касанием корпуса рукой.

Для разборки редуктора надо раскрутить (4)четыре винта М4×14 поз.11, снять гроверные шайбы ДУ-1000ЭР поз.12, вытащить крышку редуктора поз.13. В ней останется вмонтированный шпиндель поз.10. Шпиндель вмонтирован в подшипник поз.14. Типоразмер подшипника 6201-2RZ. Российский аналог 180201.

Для выпрессовки шпинделя из корпуса подшипника надо воспользоваться прессом. Но можно аккуратно выбить и молотком. Главное, не повредить крышку корпуса редуктора.

Колесо зубчатое коническое поз.16 держится на шпоночном соединении и фиксируется стопорным кольцом поз.17. В качестве шпонки в болгарке Интерскол УШМ 125/900 применяется шарик диаметром 3 мм. Если вы снимите стопорное кольцо, то снять шестернею не представляет большого труда. В других моделях болгарок Интерскол ушм 125 используется шпонка.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, разрушения или закусывания, наличие люфта в шпоночном соединении.

Ремонт редуктора болгарки Интерскол ушм 230

Для разборки редуктора ушм 230 надо снять крышку поз.6, открутив 4(четыре) винта. Шпиндель поз.8 держится в подшипнике поз.9, запрессованом в корпус крышки поз.6. Типоразмер подшипника 6203zz. Российский аналог 180203.

Зубчатое колесо поз.11 напрессовано на шпиндель с натягом. Чтобы его снять, понадобится пресс. Умельцы умудряются снимать при помощи молотка, предварительно нагрев шестерню.

Снимите шестерни и просмотрите их на предмет зализывания зубьев, их разрушения.

Ремонт болгарки Интерскол ушм 230

Видео: Внеплановый ремонт болгарки

Сломалась кнопка пуска, причины

Выключатель болгарки представляет собой целое пусковое приспособление, в котором собственно кнопка является лишь точкой приложения усилия для изменения режимов работы электроинструмента. Передача к контактному устройству осуществляется с помощью механической рычажной системы, где в фиксации принимают участие даже элементы конструкции корпуса.

Выключатель на расположен на боковой част корпуса болгарки Интерскол

В состав контактного устройства входит конденсатор, как элемент, снижающий возможность появления искр в щеточно-коллекторном узле. Некоторые болгарки оборудованы схемой плавного пуска и регулятором оборотов, находящихся в одной цепи с кнопкой пуска. Основные причины выхода из строя пускового устройства следующие.

• Механический износ контактирующих между собой поверхностей кнопки, рычага, корпуса болгарки. Эти элементы конструкции могут выйти из строя также из-за потери целостности (поломки).
• Входящие в состав контактного устройства элементы могут выйти из строя вследствие оплавления из-за превышения тока выше номинального значения.
• Выход из строя электронной схемы плавного пуска.

Перечисленные причины наиболее часто встречаются при поломках пускового устройства.

Схема коллекторного двигателя с переключателем направления вращения

Итак, вскрываем аппарат и видим кучу пыли и грязи которая скопилась за долгое время эксплуатации, все это вычищаем и вымываем салфетками и обезжиривателями.

Проверяем щетки, и все электрические соединения на клеммах поджав и почистив, вытаскиваем ротор коллекторного электродвигателя и проверяем его визуальным осмотра обмотки и пластин, что бы ничего не заедало, подшипники должны быть целыми без трещин, а вращаться они должны свободно без заклиниваний, шумов и люфтов.

Далее приступаем к выключателю, он как оказалось, и стал виновником, тут кнопка выключатель коммутирует сразу два проводника цепи. Сам привод рычаг продуваем силиконовой смазкой, чтоб он легче ходил в своем пазу направляющей до самого выключателя.

Выключатель можно снять и разобрать, отремонтировать выгоревшую половинку не смог, поэтому замкнул один из проводов напрямую, а второй теперь служит для включения и выключения.

Контакт со временем отошел в выключателе, начал искрить и греться и часть его расплавилась.

Можно конечно заменить целиком выключатель, что было бы правильно, но владелец хотел максимально по дешевле, так как инструмент не сильно дорогой, да и не новый уже, поэтому пришлось вот так и поступить, новый выключатель стоит в городе порядка 400-500 рублей, что не очень-то и дешево.

После сборки болгарки, обязательно тестируем и проверяем на холостом ходу режимы работы прежде чем отдать её владельцу.

УШМ (болгарка) Интерскол УШМ-125/1100Э: схема, отзывы

В домашнем хозяйстве и в промышленном производстве часто необходимо выполнить резку и шлифовку железных, каменных либо других изделий из жестких материалов. Очень действенным с этой целью является таковой электроинструмент, как болгарка «Интерскол» УШМ-125/1100Э.

Устройство

Устройство Интерскол УШМ-125/1100Э. Фото 220Вольт

1. шнур питания с вилкой;
2. планка фиксации шнура;
3. винт;
4. винт;
5. накладка правая;
6. щетка;
7. щеткодержатель;
8. тяга выключателя;
9. клавиша выключателя;
10. статор в сборе;
11. винт;
12. крышка диафрагмы;
13. диафрагма;
14. кольцо стопорное;
15. подшипник шариковый;
16. шестерня коническая;
17. гайка;
18. шайба гроверная;
19. корпус редуктора;
20. фиксатор шпинделя;
21. кнопка фиксатора шпинделя;
22. пружина фиксатора шпинделя;
23. винт;
24. подшипник роликовый;
25. колесо зубчатое коническое;
26. шпиндель;
27. шпонка;
28. кольцо стопорное;
29. винт;
30. крышка подшипника;
31. подшипник шариковый;
32. крышка редуктора;
33. винт;
34. шайба гроверная;
35. кожух защитный в сборе;
36. фланец опорный шлифкруга;
37. гайка крепления шлифкруга;
38. якорь с вентилятором;
39. подшипник шариковый;
40. втулка резиновая;
41. корпус;
42. винт;
43. накладка левая;
44. конденсатор;
45. блок электронный;
46. выключатель;
47. трубка защитная;
48. ручка боковая;
49. ключ специальный.

Машина состоит из привода, представляющего собой коллекторный электродвигатель, размещённый в пластмассовом корпусе,и редуктора в металлическом корпусе. Рабочий инструмент крепится на резьбовом конце шпинделя. При снятии/установке рабочего инструмента на шпиндель его блокировка от проворота осуществляется клавишей, расположенной на корпусе редуктора. При сильном закусывании рабочего инструмента рекомендуется блокировку шпинделя осуществлять с помощью ключа гаечного, зафиксировав шпиндель за лыски.

Корпус редуктора Интерскол УШМ-125/1100Э. Фото ВсеИнструменты.ру

Крепление рабочего инструмента на шпинделе осуществляется с помощью фланца и зажимной гайки, затягиваемой специальным ключом.

Включение машины осуществляется нажатием клавиши выключателя.

Машина оснащена электронным блоком управления.

Недочеты УШМ-125/1100Э

Согласно рекомендациям бессчетных потребителей, слабенькими сторонами данной болгарки являются:

• Возможность поломки регуляторов оборотов вращения. В большей степени это происходит по причине скачков напряжения от 220 до 260 V. В таком режиме работы регулятор стремительно ломается.
• Высочайшая цена запчастей.
• Нехорошая вентиляция и отсутствие бронирования на обмотках. Отсутствие проветривания, по отзывам юзеров, приводит для того, что расположенный снутри болгарки движок сгорает после нескольких недель работы. Это обосновано, согласно рекомендациям хозяев инструмента, тем, что пластмассовый кожух слабо защищает движок от пыли.

Длинный эксплуатационный срок УШМ-125/1100Э вероятен в обстоятельствах высококачественной смазки и своевременной смены ее угольных щеток

и подшипников.

Поломки ротора

Обстоятельств, вызывающих неисправности, несколько:

• износ угольных щеток;
• перебои напряжения и куцее замыкание;
• износ ламелей коллектора якоря;
• разрушение по другому заклинивание подшипников ротора.

Для ликвидации неисправности ротора нужен опыт. Идеальнее всего приобрести новый инструмент как еще его называют починить угловую шлифовальную машинку в спец сервисе

Если работа делается своими сотрудниками, то важное условие иметь нужный материал и соблюдать порядок действий:

• откручивается гайка и шпонка, фиксирующая ведомую коническую шестерню ротора (11);
• шестерня снимается с вала ротора (8);
• демонтируется ротор из корпуса редуктора (19);
• с помощью специального съемника либо средств находящихся под рукой (тисков, железных полосок, молотка) с его применением извлекаются подшипники (9).

Основные электрические неисправности болгарки Интерскол

Как правило, чаще всего причиной отказа в работе болгарки становится электрическая неисправность. Основной процент отказа болгарок по электрической части является выход из строя угольных щеток.

Ремонт цепей управления болгарки Интерскол

Цепи управления у болгарок различных моделей немного отличаются друг от друга. Все зависит от мощности инструмента, наличия инновационных разработок. В некоторых болгарках встроен электронный блок, регулирующий плавность пуска.

Монтажная схема цепей управления болгарки Интерскол ушм 125

В болгарках Интерскол УШМ 125 электрощетки поз.55 крепятся в специальных щеткодержателях поз.44 , добраться до которых можно, только сняв заднюю крышку поз.51 корпуса статора поз.42.

Сняв крышку, надо выкрутить винты поз.50, держащие корпус щеткодержателя.

Износ щеток определяется по их остаточной длине. Длина рабочих угольных щеток не может быть меньше 5 мм.

Электропитание подается по кабелю поз.53. В местах входа кабеля в болгарку и в вилку поз.53 кабель может обломиться. Неисправность устраняется заменой всего шнура питания или вышедшей из строя части. Скрутки недопустимы.

Кабель питания подает напряжение к выключателю поз.41, вставленному в корпус по47. Для управления кнопкой выключателя есть рычаг поз.46. При выполнении технического обслуживания продувайте рычаг включения силиконовой смазкой.

Монтажная схема цепей управления болгарки Интерскол ушм 230

Питание по шнуру поз.50 подается к выключателю поз.46, к которому подключен электронный блок поз.40, угольные щетки поз.38, вставленные в щеткодержатели поз.37. В электрическую часть болгарки также входит статор поз.32 и ротор поз.27.

Замена угольных щеток на болгарках Интерскол ушм 230 не требует снятия задней крышки. Достаточно выкрутить колпачок щеткодержателя поз.36 и вытащить щеткодержатель с угольной щеткой. А вот заменить выключатель, электронный блок, конденсатор поз.42 можно, только разобрав заднюю ручку поз44,45. Для этого надо выкрутить четыре винта 4×16 поз.44.

Как отремонтировать ротор болгарки Интерскол

Выход из строя ротора происходит по следующим причинам:

• Сработались или вышли из строя угольные щетки;
• Короткое замыкание или обрыв обмоток;
• Сработались ламели коллектора якоря:
• Разрушились или заклинили подшипники ротора.

Ремонт ротора требует специальных знаний, приборов и оснастки. Предпочтительнее купить новый ротор либо отдать на ремонт в специализированный сервисный центр. Но помните, это стоит денег. Для особоодаренных рекомендуем перемотать ротор своими руками.

Для демонтажа подшипников с якоря воспользуйтесь съемником. Но можно применить и подручные средства. Например, тиски, полоски металла, молоток, наставку из мягкого металла.

Демонтаж подшипников с якоря ушм 125

На роторе поз.31 установлены два подшипника: задний, возле коллектора поз.32.

Типоразмер подшипника 608Z.

И на стороне крыльчатки подшипник поз.28 типоразмера 6000-2 RS. Российский аналог 180100.

Снимаются подшипники после демонтажа ротора из корпуса редуктора. Чтобы вытащить ротор из редуктора, надо снять ведущую шестерню коническую поз.26, сидящую на валу ротора.

Для этого надо открутить гайку М8×3,5 поз.25, демонтировать ведущую шестерню Z=12. Она фиксируется шпонкой поз.30. Снимаются подшипники съемником.

Демонтаж подшипников с якоря ушм 230

Чтобы снять подшипники с якоря поз.27, необходимо ротор вытащить из корпуса редуктора поз.19. Раскрутите гайку М8 поз.20, снимите гроверную шайбу поз.21, демонтировать ведущую шестеренку поз.22

осторожно покачивая, вытащить ротор из корпуса редуктора. Подшипник останется в корпусе редуктора. Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26

В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201

Он закрыт крышкой подшипника поз.25, которая крепится к корпусу редуктора тремя винтами М5×8 поз.26. В корпусе редуктора установлен подшипник типоразмера 6201-2RS. Российский аналог 180201.
