Разборка бензопилы штиль 180 своими руками

Как разобрать и собрать бензопилу штиль 180 алгоритм нюансы видео

Не начинайте бензопилу 180? Причины и решения!

На сегодняшний день производитель Штиль занимает лидирующие позиции среди других компаний, которые производят оборудование для сельскохозяйственных и строительных работ. Продукты этого производителя известны не только за их высокий уровень качества, но и за оптимальную ценовую политику и мощь ее моделей. Это одна из самых известных мировых компаний.

Наверное, довольно сложно встретить человека, у которого не было бы бензопилы этого бренда. Но что из десяти возможно у шести человек именно они. И это неудивительно, так как бензопилы Calmstress представляют собой силу наравне с изящностью дизайна. Но, к сожалению, такие гиганты технологии иногда терпят неудачу и требуют какого-то ремонта

Сегодня мы обратим внимание на одну из кротов этого производителя, а именно на бензопилу Stihl ms 180. О цепной пиле stihl ms 660 читайте здесь. Итак, давайте начнем

Итак, давайте начнем.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Разборка бензопилы штиль 180 — DRIVE2

Ms-180.

Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…

Полный размер

был значит сарай

Полный размер

Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.

Полный размер

снимаем крышки с бачков

Снимаем катушку зажигания отвернув пару болтов.

Полный размер

снятие катушки зажигания

Полный размер

Далее следует демонтаж воздухозаборника и карбюратора

Полный размер

открутив две гайки снимаем воздухозаборник

Полный размер

на этих же шпильках и карбюратор и его снимаем

Полный размер

снимаем топливный бачёк.

После следует снять глушитель, также отвернув две гайки, забыл сделать фото.

Полный размер

забыл снять когда вынимал заглушки

Полный размер

Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку

Полный размер

наблюдаю за поршнем поворачивая ротор

Полный размер

можно вставлять шнурок

Полный размер

вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.

Полный размер

отворачиваю в направление стрелочек

То же самое проделываем с гайкой ротора

Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)

Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем

Полный размер

А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!

Видео: Как Собрать Сцепление На Китайской Бензопиле

Как изменить

Чтобы заменить этот механизм, удалите старое сцепление. Во время ремонтных работ пила должна быть прочно закреплена на нескользкой поверхности с помощью специальных приспособлений.

При снятии и установке сцепления рекомендуется учитывать следующие детали:

В некоторых модификациях инструмента шайба расположена между соединительным устройством и коробкой передач. Поэтому по окончании ремонта этот элемент необходимо заменить.

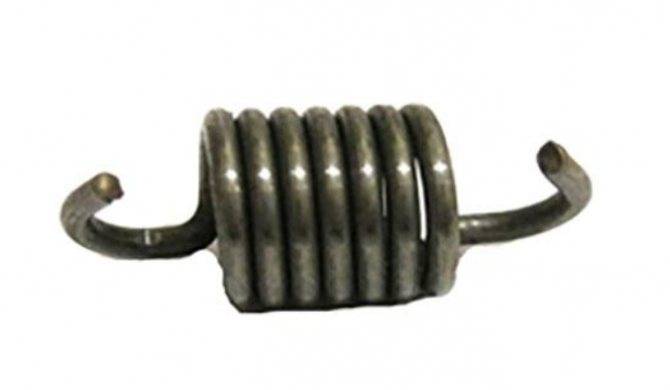

Некоторые масляные провода имеют специальную пружину. Он установлен между звездочкой и приводом масляного насоса. Он также должен быть правильно установлен после замены механизма сцепления.

Как убрать

Для того чтобы снять и разобрать сцепление, необходимо установить бензопилу на плоскую нескользкую поверхность и закрепить ее фиксирующими элементами.

Сначала нужно открутить пильную цепь и штангу с помощью универсального ключа. Затем вы можете снять крышку с элемента воздушного фильтра. Затем снимите свечи зажигания и заблокируйте часть поршня в главном цилиндре.

Затем установите соответствующий съемник и открутите сцепление.

После действия снимите барабан сцепления с бензопилы и сцепления. Наконец, вы можете выполнить внешний осмотр системы на наличие повреждений и дефектов и, при необходимости, заменить неисправные детали новыми.

Как собирать

Чтобы собрать механизм назад, необходимо заменить муфту и закрепить ее специальной ручкой. В этот момент двигатель пилы должен быть отключен.

Затем можно заменить пружинное устройство, барабанный механизм и звездочки.

Все детали должны быть надежно закреплены с помощью креплений.

Затем вы можете установить механизм сцепления обратно в корпус инструмента, снять коленчатый вал со стопора, установить механизмы фильтра, дроссельную заслонку и шагнуть вместе с цепью на месте.

В каких случаях требуется замена?

Чаще всего снимают для замены в случае износа зубцов ведущей шестерни и стенок.

Другие случаи, когда требуется снятие всей корзины:

сцепление не выключается, зазор между центробежным механизмом и внешней крышкой забит опилками и грязью вперемешку с маслом, цепь крутится на холостых оборотах, прочистить без съема не удаётся.
изношены, стерты или сломались и требуют замены детали (пружины, сегменты) или вся корзина.
сцепление заклинило по разным причинам (посторонние предметы, грязь, поломка деталей, разрушение или изменение положения пружин).
при полной разборке двигателя.

Замена Сальников Коленвала Stihl Мс 180

Бензопила Calm MS 180 считается одной из самых надежных среди моделей в своем сегменте. Но техника. это техника, и иногда могут возникать неисправности, которые могут потребовать ремонта в течение 180 мс.

Вы узнаете больше о ремонте узлов, прочитав статью.

Можно ли починить пилу своими руками?

Это первый вопрос, который возникает у владельца бензопилы Shtil 180, которая по какой-то причине перестала нормально функционировать. Ответ на который точно не работает. Правильно будет сказать: это возможно, но нужно ли это? Ремонт бензопилы в сервисном центре обычно обходится дороже, чем пытаться решить проблемы своими руками, но, пользуясь услугами специалиста, вы получаете уверенность и уверенность в том, что бензопила будет правильно отрегулирована и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, который нужно выбрать, отремонтировать его самостоятельно или нет, заключается в том, что для диагностики бензопилы, а также для дальнейшего ее демонтажа и ремонта вам необходимы определенные инструменты и некоторые знания о конструкции пилы. В противном случае вы даже не сможете открутить и снять маховик, не повредив его.

При самостоятельном ремонте пилы алюминиевые лопасти вентилятора, расположенные на маховике, часто ломаются. Это связано с тем, что при разборке они не используют специальную заглушку коленчатого вала, а пытаются ее починить, установив отвертку между корпусом пилы и лопастями маховика, что приводит к нежелательным последствиям. Гайка маховика имеет серьезный момент затяжки, а лезвия хрупкие и не выдерживают такой силы.

Инструменты для восстановления душевного спокойствия 180

Чтобы самостоятельно выполнить относительно хороший ремонт бензопилы Calm ms 180, вам потребуется:

воздушный компрессор (для очистки бензопилы и очистки основных компонентов и узлов);
датчик вакуума необходим для проверки герметичности картера и карбюратора, а также для выявления неисправных сальников;

Только с помощью этих инструментов ремонт тихой бензопилы 180 своими руками можно сделать достаточно качественно.

Общие поломки тихие 180

Общие неисправности бензопилы могут включать в себя:

Обрыв кабеля стартера;
Поставить на диск звездочку;
Утечки в системе подачи масла для смазки цепи;
Износ масляного насоса червячной передачи;
Воздух проходит через сальники в картер;
Нет свечи на свече зажигания;
Отсутствие подачи топлива в случае неисправности карбюратора (мы не будем на них останавливаться, так как ремонт и регулировка бензопилы карбюратора является довольно широким вопросом и будет обсуждаться в отдельной статье);
Ищу проушины сиденья под рычагом управления двигателем.

Теперь рассмотрим неисправности более подробно и приступим к ремонту масляного насоса.

Ремонт системы маслоснабжения

Если нет подачи масла для смазки контура, диагностируйте всю систему и определите причину подачи масла. На это есть несколько причин:

Засорен масляный фильтр или масляная система;
Нет резьбы на масляном насосе червячной коробки передач;
Блокировка или неисправность самого насоса;
Сброс давления в масляной системе (масляные пятна появятся в нижней части бензопилы).

Чтобы проверить резьбу на червячном приводе масляного насоса, вам нужно будет снять цепную пилу и привести в действие сцепление. Для этого выньте свечу зажигания и замените ее упором, который обеспечивает надежную фиксацию коленчатого вала инструмента от вращения.

Затем снимают крышку со стороны шины цепной пилы Stihl 180, и с помощью отвертки удалить стопорное кольцо, который содержит ведущую звездочку, а затем удалить звездочку.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Карбюратор является частью двигателя бензопилы, отвечающей за смешивание кислорода и топлива в правильных пропорциях и подачу смеси непосредственно в двигатель.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
распылитель способен впрыскивать бензин в созданный поток воздуха;
поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Разборка и ремонт бензопилы Штиль 180

Часто бывает что бензопила

не заводится, глохнет, не развивает обороты. Ремонт можно сделать своими руками.

Часто причиной плохого запуска бензопилы, может стать и слишком полный бак

В этом случае стоит обратить внимание на наличие подтеков под крышкой картера пилы. Если они присутствуют, то смотрите соединение трубки подачи бензина с карбюратором. Чаще всего она выдавливается давлением при закручивании крышки бачка, заправленного под самую горловину, что не дает завестись двигателю

Чаще всего она выдавливается давлением при закручивании крышки бачка, заправленного под самую горловину, что не дает завестись двигателю.

Качество топливной смеси, так же может стать одной из причин, почему не заводится бензопила. Если после выполнения работ не слить остатки бензина, и оставить инструмент на длительное хранение (более 2-х недель), то внутри бака начнут происходить процессы смолообразования и полимеризации компонентов. Что может стать причиной появления нагара на поршне, кольцах и гильзе цилиндра. Поэтому, всегда перед работой готовьте смесь только в необходимом количестве.

Пошаговая инструкция по замене звездочки на бензопиле

Заменить звездочку на бензопиле можно не только в сервисе, но и своими руками. Весь процесс относительно прост, для проведения ремонта потребуется:

свечной ключ;
ключ для снятия муфты (подойдет и обычный болгарочный ключ для гайки, но желательно, чтобы он был потолще);
стопор поршня (специальный инструмент, но его можно заменить плотным шнуром);
разводной/гаечный ключ (может не пригодиться).

Шаг 1. Замена ведущей звездочки и цепи начинается с фиксации поршня в цилиндре бензопилы. Для этого снимается верхняя крышка корпуса, воздушный фильтр, и выкручивается свеча зажигания. В это отверстие устанавливают специальный стопор поршня, но среди мастеров он не пользуется большим спросом: металлический может оцарапать поршень, а пластмассовый – разломиться и попасть внутрь. Чаще всего вместо него берут обычный плотный шнур или провод длиной около 10 – 15 см

Важно, чтобы с него не сыпался мусор, не торчали металлические проводки – все это может попасть в цилиндр

Шаг 2. Снимите крышку с боковой стороны бензопилы, где крепится шина. Обычно она держится на двух болтах и прижата двумя гайками. Открутить их можно вручную либо гаечным или универсальным ключом. Ослабляется натяжение цепи, чтобы сразу снять ее и пильную шину. На этом же этапе следует произвести внешнюю очистку от скопившей пыли, опилок.

Шаг 3. В зависимости от конструкции бензопилы звездочка может быть расположена под барабаном сцепления (отдельно или быть его частью) либо сверху. Во втором случае все проще – снимите деталь и замените ее на новую.

При других обстоятельствах узел нужно разбирать. Муфта с левой резьбой, поэтому выкручивается она по часовой стрелке специальным или болгарочным ключом, снимается барабан, затем можно снять звездочку. Если бензопила использовалась длительное время, детали могут сильно прикипеть. В такой ситуации потребуется приложить физическую силу, однако запрещается использовать молоток или зубило – это приведет всю деталь в негодность.

Шаг 4. Извлеките все детали:

муфту сцепления
шайбу
барабан
звездочку

Произведите первичный осмотр всех элементов на износ и деформацию. Далее можно приступать к ремонту и браться за замену звездочки на бензопиле. Если она является частью барабана муфты – замене подлежит вся деталь. Важным моментом станет подбор новой детали – она должна быть аналогична штатной.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

заклинивает движение цепи;
произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

вывернуть свечу и оценить ее внешний вид;
уточнить расстояние между магнитами и катушкой (до 0,2 мм);
проверить искру.
