Как правильно спилить дерево бензопилой в нужном направлении
Теперь разберемся, как бензопилой спилить дерево. Первое с чего нужно начать, это уборка мелкой поросли вокруг ствола. Это необходимая процедура, т. к. мелкие ветки не только мешают доступу к дереву, но и могут стать причиной падения оператора, что достаточно опасно, учитывая, что бензопила работает.
Далее, нужно определиться с направлением валки. Определить направление валки дерева стоящего под уклоном не сложно, т. к. практически всегда его укладывают в ту сторону, в которую смещен центр тяжести.
Это интересно: для того чтобы свалить дерево в противоположную от уклона сторону профессиональные вальщики применяют специальную тяжелую технику или же к макушке дерева привязывают трос, и при помощи лебедки перетягивают ствол в нужное направление.
Прямостоящее дерево можно сваливать в любую сторону, но стоит учитывать расположение ветвей. Свалить ствол в ту сторону, на которой больше веток, немного проще, нежели на противоположную.
На следующем этапе делается запил со стороны направления валки. Запил выполняется в виде клина. Глубина запила не должна превышать 1/3 диаметра ствола, в противном случае есть риск того, что шину зажмет, т. к. ствол ослабнет и накрениться в сторону реза. Правильно выполненный запил не должен привести к тому, что дерево накрениться.
Далее, с противоположной стороны от запила и на 3-5 см выше его делается прямой надрез. Бензопила должна быть направлена таким образом, чтобы риска направления валки на бензопиле была направлена в предполагаемое место падения ствола. После этого при помощи клина, вилки или валочной лопатки установленной в разрез, дереву помогают начать падение в планируемом направлении.
Ниже представлено видео о том, как срубить дерево.
Козлы для распиловки дров
Хороший хозяин дома заранее заботится о достаточном запасе дров на зиму. Чтобы их заготовить, в распоряжении должен быть удобный инструмент – козлы для распиловки дров. Козлы – довольное простое по своему строению приспособление,которое обязательно должно присутствовать в сарае на дачном участке, позволяющее с комфортом обрабатывать древесину, проводить заготовку дров, а также с точностью распилить металлическую планку или деревянную доску. Соорудить козлы своими руками довольно просто благодаря несложной конструкции.
Так выглядят классические козлы для распилки дров
Для того чтобы сделать классический вариант данного дровопильного оборудования, понадобится какой-нибудь из материалов:
- Стандартный деревянный брус. Конструкция из него довольно легко собирается, но будет портиться при высокой влажности.
- Небольшие по диаметру столбы из дерева, используемые еще при установке деревянных заборов. Самый дешёвый, но не особо надёжный вариант.
- Металлический профиль. Самый надёжный материал, сооружение из которого прослужит десятки лет.
- Ненужный металлолом.
Несмотря на всю простоту конструкции, козлы для распиловки дерева относятся к разряду станков. Поэтому при его изготовлении следует соблюдать некоторые условности. Одно из них – наличие плана или чертежа, по которому будут собираться козлы. Во время планировки стоит в точности указать размеры как всей конструкции, так и наименьших деталей.
Схема для изготовления козлов для распилки дров
Также необходимо правильно подобрать углы наклона опор, что поможет повысить комфорт при распилке древесины бензопилой. Соблюдение всех нюансов при сборке козел для дров поможет получить крепкую и удобную в эксплуатации конструкцию. Такой инструмент для распилки дерева получится достаточно мобильным, что позволит использовать его в разных местах.
Главное, на что нужно обратить внимание при сборке оборудования, это его размеры. На этот параметр влияет:
- рост человека, который будет работать за козлами;
- габариты самого инструмента;
- прочность и габариты дерева, которое нужно обработать.
От выбранных размеров козел для дров будет зависеть потраченное на работу время. Наилучший вариант – сделать данное оборудование высотой от 90 до 110 см. Таким образом, человек, который будет работать за козлами, не будет чрезмерно сгибать спину, а его руки будут находиться в горизонтальном положении.
Чертеж с размерами козлов для пилки дров
Работать будет легко, и нагрузка на спину значительно уменьшится.
Самодельные насадки
Мастера давно научились многое делать своими руками. В интернете огромное разнообразие рамных конструкций, которые позволяют бензопилой распиливать бревна на доски. Есть простые варианты ручного типа, есть большие комплексы из станины, направляющих, с помощью которых двигается инструмент или поднимается/опускается бревно. Одна из них на видео ниже:
Видео:
Обратите внимание, что конструкция собрана из металлических профилей, что делает ее надежной и устойчивой. При этом станок (по-другому его назвать просто нельзя) снабжен механическими редукторами, которые упрощают процессы перемещения ствола заготовки и бензопилы
Никаких усилий руками, достаточно покрутить рукоятку от редуктора. При этом толщину досок подгоняют поднятием бревна, а не бензиновым инструментом.
Другой вариант – это насадка, которая помогает делать рез не в горизонтальной плоскости, а в вертикальной. Конструкция простая, но работать с ней сложнее, потому что приходится прикладывать усилия, чтобы удерживать бензопилу. Дополнительно к приспособлению приходится готовить планку из металла или доски, которая крепится к бревну в продольном направлении. Именно на нее упирается рама-насадка, когда проводится распил.
К тому же этот вариант более опасный, потому что срезаемую доску ничего не держит. Она может при падении задеть ногу. Так что необходимо процесс проводить аккуратно. На видео ниже хорошо видно, как работает этот вариант.
Видео:
Еще одна установка, которую изготовитель назвал кареткой. Для этого была изготовлена вот такая рамная конструкция из профильной трубы и нескольких колесиков, которые придадут устройству некоторую мобильность в плане перемещения вдоль ствола заготовки. Они же являются своеобразными упорами, не позволяющие смещаться бензопиле из стороны в сторону.
Каретка для резки бревен на доски
Дополнением к каретке используют обычную алюминиевую лестницу, выполняющую роль направляющего элемента. Ее крепят к бревну хомутами на гвозди или саморезы.
Крепление алюминиевой лестницы
Обратите внимание, что ширина лестницы должна совпадать с расстоянием между колесиками каретки, расположенными на разных ее торцах. Лестницу обязательно выставляют в горизонтальной плоскости строительным уровнем
Выравнивают подкладываемыми под нее разной толщины кусками досок.
Приготовленную бензопилу с кареткой устанавливают на лестницу. Включают движок и руками толкают вдоль заготовки, срезая ее верхнюю часть.
Начало распиловочного процесса
Сбоку процесс виден лучше. Здесь видна каретка с колесиками, лестница, лежащее под ней бревно, как проводится процесс среза.
Конструкция приспособления данного типа достаточно сложна. Но из многих самодельных вариантов ручного типа она лучше, удобнее, надежнее. Появилась возможность регулировать высоту реза по горизонтали, устанавливая предварительно лестницу по горизонту.
Видео:
Особенности использования инструментов на козлах
Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.
Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.
Вариант устройства деревянных козлов для дров
Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.
Приспособление для продольной распиловки – как изготовить самому?
Приспособление для бензопилы продольной распиловки бревен своими руками будет состоять из крепкой рамы, которая должна надежно фиксироваться к направляющей. Следует помнить, что рама должна быть закреплена с обеих сторон, так как, в противном случае, точность распиловки древесины будет нарушена. Это не даст возможности использовать готовые доски для ремонтных и строительных работ.
Чтобы сделать нужное нам оборудование, в первую очередь потребуется изучить чертежи. Дальнейший план работы будет основываться именно на схемах, в которых указаны размеры используемых материалов и правильность их монтажа.
Порядок изготовления приспособления для продольной распиловки леса выглядит следующим образом:
Найдите и подготовьте каркас для будущей конструкции. С этой ролью отлично справиться квадратная труба или старая детская парта. При этом убедитесь, что поперечное сечение каркаса составляло минимум 20×20 мм;
Затем переходим к изготовлению зажимных элементов. Размеры этих деталей должны составлять не менее 40 см. Торцевая сторона каждого из элементов в дальнейшем станет основой для изготовления механической поперечины. Для большей надежности последнюю лучше всего приварить;
В закрепленной поперечине электродрелью необходимо проделать несколько отверстий для болтовых стяжек. В центре поперечины нужно оставить небольшой выступ, который потребуется для надежной фиксации шины;
В верхней части конструкции привариваем такие же крепления. При их изготовлении нужно учесть, чтобы шина имела высоту немного меньше ширины болтовых фиксаторов;
Далее приступаем к сборке опорной рамы. Она должна иметь прямоугольную форму и длину на 10 см больше ширины;
В перпендикулярной плоскости с обеих сторон рамы нужно закрепить две 10-сантиметровые детали. Для этого в раме нужно проделать несколько отверстий для гаек, а сами гайки приварить к основанию рамы;
Затем приступаем к изготовлению ручки. В качестве нее можно воспользоваться полусогнутой металлической деталью и приварить ее к конструкции;
В конце начинаем собирать приспособление. В первую очередь вставьте зажимы в паховые элементы
Далее закрепите шину бензопилы, уделяя большое внимание точности ее положения. Расстояние между шиной и боковыми частями рамы определяется в зависимости от того, какая ширина деревянных заготовок необходима для бытовых целей.
От самодельной пилорамы данная конструкция отличается тем, что в ней отсутствуют дополнительные направляющие, используемые для производства не только досок, но и брусьев. Кроме того, этот механизм обладает меньшими размерами, что делает его компактнее домашней пилорамы.
Инструкции по изготовлению своими руками
Пилорама из бензопилы Урал
Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.
Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.
На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.
Главные требования к любой конструкции и материалу:
- Достаточная прочность.
- Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.
При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.
Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.
После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.
Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.
Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.
Мини пилорама из бензопилы Штиль
Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.
Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.
При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.
О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.
Переносная пилорама из бензопилы Дружба
При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.
Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.
Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.
Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.
Конструктивные особенности самодельной каретки
Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:
- направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
- каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
- приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
- двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.
Рисунок 1 – Самодельная каретка для бензопилы
Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.
Приспособление для бензопилы для продольной распиловки своими руками
Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.
Изучив чертежи, можно приступать к изготовлению.
Порядок работ должен быть следующим:
В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
Поверх шины также нужно приварить крепежные элементы
При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем
При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему
Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.
После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.
Приспособление для бензопилы для продольной распиловки своими руками
Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.
Изучив чертежи, можно приступать к изготовлению.
Порядок работ должен быть следующим:
В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
Поверх шины также нужно приварить крепежные элементы
При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем
При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему
Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.
После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.
Подготовка деталей для столярных козлов
Для работы подойдут недорогие сосновые доски толщиной 20–40 мм. Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.
Сборное фото столярных козлов.
При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы. Для мастера ростом около 180 см подходит опора высотой в 80–85 см
Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.
Чертежи заготовок для складных козлов высотой в 860 мм.
Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании. Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.
Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.
С этой же целью обработайте и нижние торцы ножек. Сначала снимите рубанком фаски.
Подготовка заготовок для сборки складывающихся столярных козлов.
Затем зашлифуйте концы наждачной бумагой.
Подготовленная ножка.
Сборка самодельных козлов своими руками
Соберите по отдельности каждую часть столярных козлов. Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.
Зенкер со сверлом.
Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.
Разметка ножек.
Начните сборку с любого верхнего угла. Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.
Сборка стоек.
Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы. Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.
Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.
Собранный каркас столярных козлов.
Разместите на собранном каркасе распорку и начертите линии отпила уголков.
Отрежьте лишние куски ножовкой и установите диагональную доску на место.

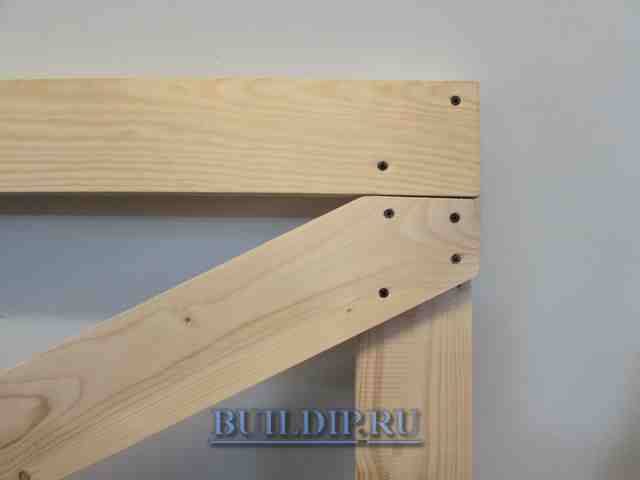

Закрепленная диагональная распорка.
Подобным образом соберите вторую половинку столярных козлов.
Соедините обе части петлями.
Делаем козлы для распиловки дров бензопилой самостоятельно
Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.
- Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.
- Подбираем прочные расходные материалы, среди которых:
- деревянные брусья;
- столбики из крепких пород дерева;
- профиль из металла;
- металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома».
- Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования.
- Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.
Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.
Необходимые инструменты
Для изготовление каретки своими руками потребуются следующие инструменты:
- болгарка с отрезным кругом по металлу;
- электродрель или сверлильный станок с набором сверл по металлу;
- сварочный инвертор с набором электродов;
- измерительные инструменты — рулетка, линейка, угольник;
- металлические трубы прямоугольного или квадратного сечения;
- листовой металл толщиной 3-5 мм.
Рисунок 2 – Каретка для бензопилы своими руками В зависимости от сложности конструкции каретки могут потребоваться и другие материалы. В приведенном списке намеренно не указан материал для направляющих, поскольку выбор обусловлен возможностями владельца. Кроме этого, для подачи каретки нужны колеса специальной формы, которые обычно заказывают в специализированных мастерских или приобретают в готовом виде. Чаще всего сначала изготавливают именно тележку, свободно перемещающуюся по направляющим.
