Приспособления для торцовочной пилы

Детали изготовления

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.

Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.

На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.

Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.

Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.

Наша торцовка готова к работе.

Недостатки агрегата:

  • слишком шумно работает;
  • для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.

Из циркулярки сделать инструмент можно аналогичным образом.

Назначение и принцип работы торцовочной пилы

Торцовочная, или как ее еще называют, маятниковая пила предназначена для поперечного распила пиломатериалов под любым горизонтальным, а в некоторых технологических решениях, и вертикальным углом. Данный инструмент позволяет значительно увеличить производительность труда при высокой точности выполнения работ. Конструкция «торцовки» в совокупности с использованием высокопрочных пильных дисков позволяет распиливать деревянный, металлический, полимерный и композитный погонаж, металлические профили, арматуру и трубы.

В конструкцию «торцовки» входят несколько важных элементов:

  1. Подвижный режущий узел, в который входит мощный электродвигатель с редуктором, пильный диск, ручка с кнопкой включения;
  2. Станина с поворотным столом для настройки угла реза и упором;
  3. Поворотный рычаг («маятник») с подпружиненным шарниром, обеспечивающий перемещение режущего узла.

Основной рабочий модуль соединен с поворотным столом и может перемещаться в горизонтальной плоскости относительно неподвижной станины. Некоторые более сложные модели (комбинированные) оснащены дополнительным шарниром, для изменения угла наклона режущего узла в вертикальной плоскости. Такие «торцовки» значительно расширяют возможности инструмента.

Устройство торцовочной пилы

Основным конструктивным недостатком классической «маятниковой» пилы является сравнительно небольшая ширина реза. Современные инженеры решили данную проблему, оснастив некоторые модели «торцовок» дополнительными направляющими штангами, благодаря которым режущий узел может перемещаться вдоль линии реза. В народе, такие модели называют «торцовка с протяжкой». В результате такой доработки ширина пропила увеличилась приблизительно в 2,5-3 раза.

Для осуществления распила заготовки оператор выставляет необходимый угол реза, перемещая в нужном направлении поворотный стол, после чего поворотный рычаг опускает вниз, утапливая вращающийся пильный диск в неподвижную заготовку.

Изготовление и сборка торцовочного станка своими руками

Чтобы изготовить станину, понадобится толстый металлический лист и стальные уголки. Для этой цели прекрасно подходит старая кровать.

При помощи сварочного аппарата в стальном листе делается отверстие, кромки доводятся напильником.

Для работы подойдет электродвигатель небольшой мощности. Вполне достаточно 900 Вт. Его монтируют на основание, используя дополнительную пружину. Она играет роль стабилизатора.

Такая конструкция, чтобы наклонить систему, требует определенных усилий. Для сдвига рукоятки приходится прикладывать значительные силы. В результате получается плавное движение пильного механизма.

Параметры устройства:

  • радиус режущего диска — 100 мм;
  • скорость шпинделя — 1500 об/мин.

Такие характеристики позволяют легко обрабатывать древесину с максимальной толщиной в 70 мм.

Должны быть предусмотрены регулируемые опоры и стойки. Основой маятниковой стойки является швеллер, опирающийся на металлическое основание.

В результате установка получает дополнительную прочность, прибавляется ее масса. На таком станке очень легко выполнять самодельную торцовку.

Для работы можно воспользоваться трехфазным электродвигателем, мощностью 2 200 Вт. В качестве опоры монтируется качающаяся плита, которую держат шарнирные соединения. Ремень шкива электродвигателя натягивается за счет откидного устройства. Маятник делается из материала, который был использован для каркаса.

Для работы подходят пилы диаметром 420 мм. Количество оборотов шпинделя должно быть не менее 2800 об/мин. С такими параметрами можно обработать деревянные бруски шириной в 70 мм.

Мощность. Двигатель. Тип передачи

Мощность — одна из главных характеристик, определяющих производительность электроинструмента. У современных торцовочных пил этот показатель лежит в диапазоне от 850 до 2200 Вт. Коэффициент мощности отражает интенсивность потребления энергии, которая нужна для поддержания работы устройства.

Полупрофессиональные и профессиональные модели — это пилы, мощностью 1400 -2200 Вт. Они рассчитаны на диски большого диаметра и способны дольше работать без перерывов, исключая риски критических нагрузок. При этом они значительно проигрывают в весе и габаритах своим бытовым аналогам (850-1500 Вт). Для сравнения, на мощные торцовки (2000-2200 Вт) подбирают диски диаметром 254 или 305 мм; вес всей установки при этом может доходить до 25 кг и более. Торцовки мощностью 1200 Вт весят 13-15 кг и рассчитаны на диски 210 или 216 мм.

Чтобы не промахнуться с мощностью при выборе торцовки мы рекомендуем ответить на несколько вопросов:

  • насколько часто и интенсивно вы будете использоваться инструмент?
  • с каким материалом преимущественно придется работать: его структура, плотность, толщина? Очевидно, что, например, резка сосновой вагонки будет создавать несопоставимо меньшие нагрузки на аппарат, чем работа с дубовыми досками, буком, лиственницей и другими твердыми породами.
  • Насколько для вас важны мобильность и компактные габариты инструмента?

Практика показывает, что оптимальная мощность пилы для домашней мастерской лежит в диапазоне 1600-1800 Вт.

Двигатель. Торцовочные пилы оснащают электродвигателями двух типов: щеточными (коллекторным) и бесщеточными (асинхронными).

  • Щеточные двигатели — атрибут подавляющего большинства моделей. В сравнении бесщеточными аналогами, они обладают меньшим КПД, нуждаются в периодическом обслуживании (замене щеток), более шумные и хуже приспособлены к интенсивной эксплуатации. Зато они менее уязвимы перед перегрузками и скачками напряжений. Также коллекторные двигатели обеспечивают высокий крутящий момент, дешевле и не такие габаритные. Подавляющий процент торцовочных бытовых и полупрофессиональных пил оснащают именно такими системами.
  • Асинхронные двигатели имеют больший КПД и не требуют замены расходников. Они обеспечивают плавный ход без характерных рывков, свойственных щеточным аналогам, это сказывается в том числе и на качестве реза. Бесщеточные электродвигатели работают тише, но следует понимать, что уровень шума от инструмента определяется и другими факторами, например типом привода. Торцовки с асинхронными двигателями имеют больший размер и стоят дороже.

Тип передачи. Передача крутящего момента с двигателя на пильный диск производится через редуктор или ременной привод. Редукторные модели более точны в передаче скорости и вращения — вероятность проскальзывания диска исключена, но он может давать небольшой люфт. Ременная передача — менее шумная, она значительно уменьшает вибрации диска, лучше защищает двигатель. Недостаток таких систем — проскальзывание во время работы инструмента, которое может возникнуть по мере износа ремня. Последний является расходником, требующим периодической замены.

Эксплуатация и регулировка

Инструмент приводится в действие путём нажатия на кнопку включение-выключение. Дождавшись максимального количества оборотов двигателем, головка пилы опускается на заготовку после разблокировки защитного кожуха.

Прежде чем воспользоваться лазерным указателем, необходимо на заготовке, нарисовать линию реза и установить нужные углы положения диска. Включить лазер и совместить линию реза на заготовке с лазерным лучом. Зафиксировав заготовку можно начинать работу.

Выполнив рез с равномерной подачей от себя выключить инструмент, подождать, пока диск остановится, и поднять головку устройства.

Изначально регулировка пил осуществляется производителем, но в процессе работы у пользователя может возникнуть необходимость поправить настройки:

  1. Диск должен быть по отношению к заготовке перпендикулярен, когда торцовка в нулевом положении, а заготовка прижата направляющей.
  2. Необходимо отрегулировать фронтальный упор так, чтобы он и диск своими плоскостями касались плоскостей угольника.
  3. Открутив винты крепления, регулируется угол между направляющими и диском.
  4. Винты крепления на стойке позволяют регулировать угол наклона диска.
  5. Глубину пиления можно настроить винтом с контргайкой, которая расположена между передней траверсой и пильной головкой.
  6. С помощью ключа или отвёртки регулируется положение лазерного устройства.

Могут быть и другие регулировки, о чём можно узнать в технической документации производителя.

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

  1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
  2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
  3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
  4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
  5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

  1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
  2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
  3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
  4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

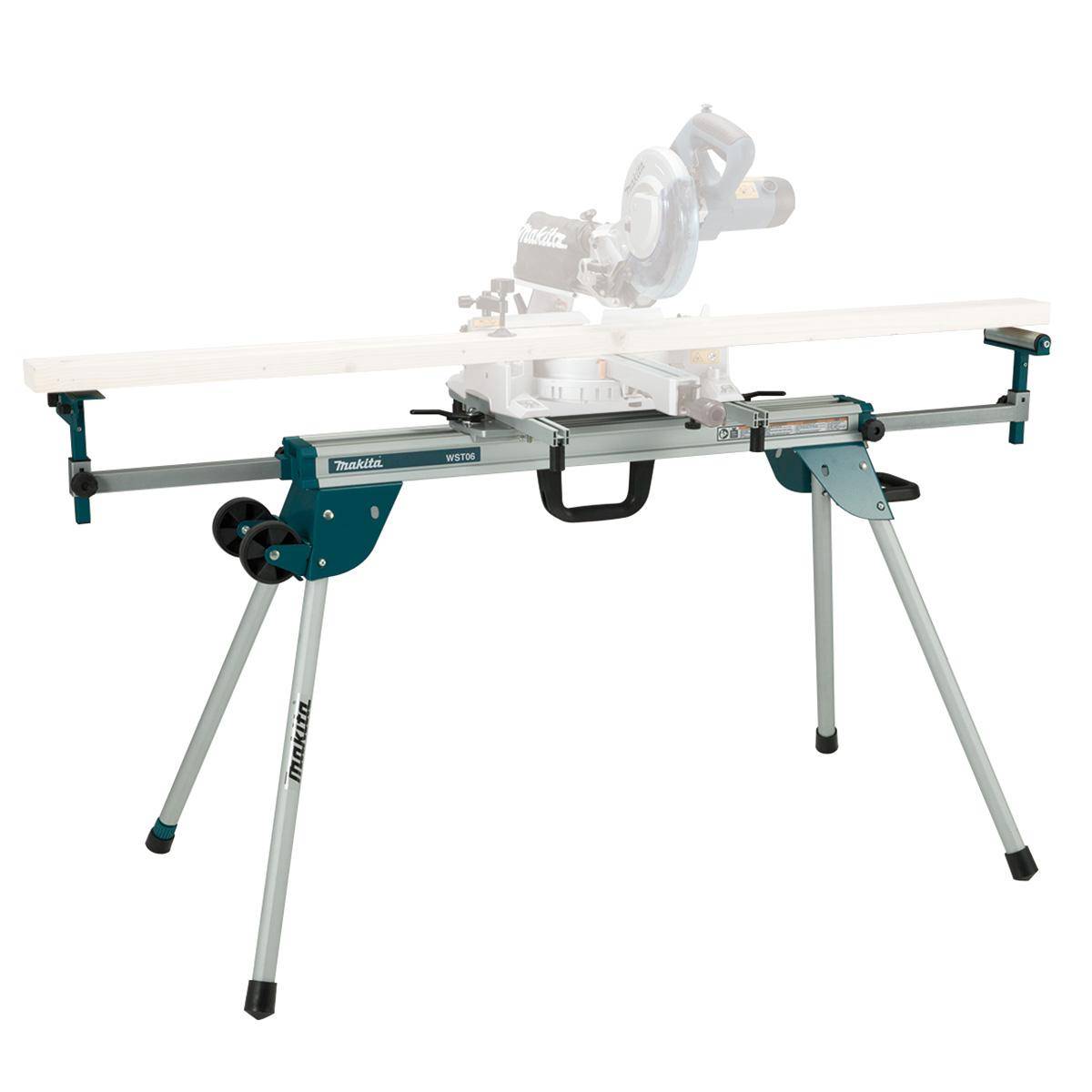

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

  1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
  2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
  3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
  4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Меры безопасности

Любая, даже небольшая дисковая пила может нанести серьёзную травму, если не соблюдать меры безопасности:

Перед распилом необходимо проверять материал на наличие гвоздей и незакреплённых в своих гнёздах сучков.
Нельзя работать в помещении с воспламеняющимся газом или горючими жидкостями, так как при работе инструмент вырабатывает искры, что может привести к пожару.
Необходимо принимать меры предосторожности от удара электрическим током .
Перед заменой или регулировкой диска инструмент должен быть выключен из розетки.
При работе нужно использовать только острые диски, тупые, треснутые и погнутые полотна нужно менять.
Нельзя применять повышенное давление при ведении пилы.
Нельзя останавливать вращающийся диск, нажимая на его боковую сторону.
Нужно применять средства индивидуальной защиты и защитные очки. Надевать подходящую рабочую одежду.. Ремонт и обслуживание прибора лучше предоставить квалифицированному персоналу сервисного центра и только с использованием оригинальных запасных частей

Это обеспечит безопасность и надёжность электрического инструмента

Ремонт и обслуживание прибора лучше предоставить квалифицированному персоналу сервисного центра и только с использованием оригинальных запасных частей. Это обеспечит безопасность и надёжность электрического инструмента.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

  • в основании делаются продольные пазы под шпонки;
  • шпонки из твердого дерева крепятся на упорной планке;
  • между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
  • в основании вырезается отверстие под пильный диск циркулярки;
  • по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Для чего нужна торцевая пила

Кому-то этот вопрос может показаться наивным, но в нем нет ничего зазорного. Торцовки давно вышли за пределы столярки, расширив границы своего использования. Поэтому вполне уместно остановиться на том, как сегодня используют этот инструмент.

Торцовка, она же торцовочно-усовочная или маятниковая пила, — это станок для поперечного раскроя длинных заготовок под нужным углом. Главное достоинство инструмента — возможность с хирургической точностью соблюдать заданные углы реза. Пильный узел поворачивается вправо и влево, таким образом можно распиливать заготовки пополам строго под 90° или с любым другим заданным углом. Также пилу можно наклонять в сторону — это позволяет обрезать торцы прямо или с нужным скосом. Установки поперечного и косого раскроя задают на шкале вертикального и горизонтального распила. Все функции по выдерживанию заданных параметров резания выполняет механика.

Этим инструментом работают в первую очередь с древесиной: раскраивают доски, брус, вагонку, ламинат и т.д. Торцовка незаменима для резки плинтусов, багетных и карнизных профилей и любых других пильных работ, где нужны гарантии точного и плотно подогнанного соединения на ус. Модели с ограничителем глубины реза удобны для создания столярных соединений — с их помощью выбирают пазы и вырезают шипы. При установке соответствующих дисков станок можно использовать для распила композитных материалов, тонкостенных труб и легких металлических профилей.

С протяжкой или без

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Как сделать торцовку из циркулярки?

Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации). Далее сверху на полку нужно прикрутить изготовленное основание под пилу

Далее сверху на полку нужно прикрутить изготовленное основание под пилу.

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

С чего нужно начать выбор торцовочной пилы?

  • округлая плоскость;
  • поворотная рама;
  • металлическое основание.

С задней части находится поворотный механизм, который отвечает за подвижность конструкции в вертикальном состоянии. К верхней проушине стойки закреплен двигатель, редуктор и диск для работы.

Естественно, что различные модели имеют свою специфику в строении. Тем более, это относится к защитным кожухам, которые, с учетом конструкции, могут открываться при нажатии на рычаг управления или опускаться при поднятии пилящего диска. Некоторые станины имеют пружинный механизм, которые обеспечивают подъем устройства при его отпускании.

Отвечая на популярный вопрос, какую лучше выбрать торцовочную пилу, профессиональную или любительскую, нужно отметить, что они созданы для одной цели. Единственное отличие – каждая конструкция изготовлена из различного материала, влияющего на характеристики пилы.

Так, любительская торцовочная пила имеет меньшую прочность, в отличие от профессиональной. Помимо этого, все элементы в этой пиле подогнаны между собой не очень точно, чем в случае с профессиональной моделью. Любительский вид инструмента не рассчитан на ежедневные и продолжительные работы, но с этим отлично справляется второй вид инструмента – вот и все отличие.

Во время выбора нужно обращать внимание на двигатель, если рассматривается приобретение электрического оборудования, об этом мы поговорим немного позже. Небольшой по размеру электродвигатель будет быстро нагреваться, что осложняет частую эксплуатацию устройства

Но и цена этих пил ниже, что объясняет их популярность. Но высокая стоимость оборудования, если он хорошего качества, очень быстро себя окупит.

Функциональность торцовочной пилы


не должно быть каких-то зазоров

Немаловажным элементом будет быстрое торможение пилы, которое дает возможность при необходимости либо появлении экстренной ситуации мгновенно остановить рабочий процесс. Система нужна не только с быстрым торможением, но и с плавной остановкой, чтобы оборудование не испортилось.

Это относится и к быстрому запуску устройства. Аппарат обязан иметь защиту, которая позволяет защитить пилу от случайного включения. Полезным является наличие защиты от перегрева и перепада напряжения. Нужно не забывать, что некоторые торцовочные пилы имеют ограничители глубины разреза, она дает возможность изготавливать детали заданной толщины.

Нужно определиться с целью выбираемого инструмента. Есть две основные конструкции:

  • стационарные;
  • переносные.

Для стационарной конструкции требуется сделать определенные подготовительные работы, заключающиеся в установке площадки для торцовочной пилы

В данном случае еще необходимо обращать внимание на то, какой рукой работает оператор у станка. Для правшей часть оборудования слева обязана превышать правую в 3 раза

Что относительно левшей, то ситуация происходит наоборот.

Если требуется эксплуатация торцовочной пилы на различных участках, то нужно выбрать переносной вид. Эти устройства могут иметь небольшой вес, около 12 кг, но это никак не повлияет на их прямую функцию

В данном случае нужно обращать внимание на двигатель аппарата

Ручной инструмент

Это не обозначает, что эти инструменты нужно избегать. Если ручная пила изначально покупается для мелкой работы, в роли вспомогательного инструмента, это именно то, что надо. Цена ее гораздо меньше, но рассчитывать на объемные работы не нужно.

При этом еще одним преимуществом этой конструкции можно назвать возможность применять ее не только для работы с деревом, но и иными материалами, к примеру, с мягкими видами металлов, пластиком и т. д.

Устройство пилы довольно сложное и имеет два основных узла.

  1. Станина, одновременно с которой находится поворотный стол. Они постоянно идут вместе и не могут находиться. На станине расположена направляющая, которая дает возможность обеспечить фиксацию детали. Столик можно разворачивать в пределах 90 градусов, относительно установленной направляющей. Это дает возможность обеспечить резку детали, при этом, не передвигая ее.
  2. Головка для резьбы. Она расположена на столике, и во время его разворота меняет свое положение одновременно с ним. На станине, сбоку столика, расположена шкала, что довольно удобно, так как можно совместить необходимое значение со шкалой на столе, это даст возможность производить резьбу под заданным градусом.

Кроме того, режущая часть головки может наклоняться влево и вправо, что дает возможность задать угол реза. На некоторых моделях находится механизм протяжки. Эти устройства имеют большую функциональность и дают возможность работать с большими деталями, в отличие от простых вариантов.
