Принцип работы
Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.
Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.
Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.
Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.
Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.
Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.
Заказывайте масляный насос Штиль 180 и других моделей бензопилы
Мы уже говорили о том, что масляный насос Штиль 180 обладает неразборной конструкцией, а это означает, что в случае его поломки устройство следует заменять только в сборе.
И здесь есть два варианта покупки – приобретение оригинального маслонасоса или же стороннего производства. В первом случае у вам не возникнет никаких проблем – вы просто приобретаете маслонасос Штиль под конкретную модель бензиновой пилы.
Однако, если вы решите приобрести устройство от стороннего производителя, то у вас неизбежно возникнет естественный вопрос: «А какую фирму лучше всего выбрать?». И в этом мы вам поможем. Ниже мы приводим сводную таблицу, в которой указаны самые популярные модели бензопил Штиль и компании, изготавливающие к ним масляные насосы:
230-я модель – достаточно мощная бензиновая цепь начального уровня, оснащённая 2-киловатным двигателем. С её помощью можно и заготовить дров, и подрезать деревья в саду, и построить деревянную баню. Хороший неоригинальный маслонасос изготавливает к ней компания Emas (Тайвань);
250-я модель – наиболее мощная среди всех бензиновых пил начального уровня, оснащённая в зависимости от конкретной модификации двигателем мощностью 2,3 или 3,1 кВт. Маслонасосы Штиль 250 изготавливают большое количество сторонних фирм, среди которых мы хотим выделить сербскую компанию Saber. Она в отличие от многих других сама изготавливает бензиновые пилы под собственным брендом;
260-я модель – одна из «младших» бензопил профессионального уровня, оснащённая двигателем мощностью 2 кВт
Для данной модели мы рекомендуем обратить внимание на продукцию тайваньской компании Noker;
290-я модель – мощная цепная пила с двигателем 2,8 кВт, наиболее эффективная при работе в саду и при небольших лесозаготовках. Очень неплохие запасные части и расходные материалы изготавливает компания Farmertec;
361-я модель – профессиональная бензопила с достаточно компактными размерами и мощным 3,4-киловатным мотором
Для неё мы рекомендуем приобрести масляный насос, производства турецкой компании Ital.
Замена звёздочки
Самая частая причина появления неисправности в этом элементе – заклинивание цепи из-за её перекоса или существенный износ самой звездочки бензопилы
При появлении каких-либо признаков этих отклонений необходимо внимательно осмотреть плоскость и зубья передаточного элемента привода, обратив внимание на глубину сноса (она не должна превышать 0,5 мм)
При обнаружении сильного износа или следов деформации на корпусе звездочки её иногда удаётся отремонтировать, а при серьёзной неисправности требуется полная замена. Независимо от характера обнаруженного повреждения, перед ремонтом сначала потребуется снять звездочку с бензопилы, то есть полностью освободить её от всех удерживающих креплений.

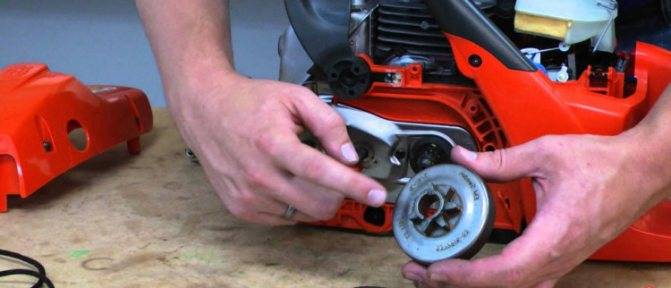

Сцепление большинства бензопил одинаково расположено. Для разборки следует воспользоваться свечным ключом, который обычно идет в комплекте к бензопиле, съемником муфты и стопором для поршня.
Вначале откручивают и снимают шину, убирают цепь. Снимают верхнюю крышку, чтобы получить доступ к свече, выкручивают ее и устанавливают стопор поршня. Часто для стопора используют веревку или шнурок, но специалисты не советуют этого делать. Лучше при снятии сцепления воспользоваться специальным стопором. Снимают боковую крышку, откручивают муфту сцепления (по часовой стрелке!) и добираются до звездочки.
В другом варианте откручивают пускатель и снимают защиту, чтобы придерживать с обратной стороны узел, который прокручивается. Порядок полного демонтажа основных частей мотопилы хорошо представлен в видео
Все снятые детали надо складывать в одно место, чтобы они не потерялись. Можно делать фото узлов бензопилы, чтобы в дальнейшем после ремонта быстро собрать инструмент в обратном порядке.
Неисправности системы смазки и как они устраняются
Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.
Признаки неисправности системы смазки, проверка её работоспособности
- Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
- Цепь относительно быстро растягивается.
- Шина очень горячая и даже может частично оплавляться краска.
- Масло из бака практически не убавляется.
- Снизилась эффективность реза на острой цепи
Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.
Читать также: Какими электродами варить инверторной сваркой
Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.
Поиск неисправности
После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.
Наиболее частые неисправности
- Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
- Отсутствие резьбы на валу масляного насоса, поможет его замена.
- Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
- Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
- Засор фильтрующего элемента.
- У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
- У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.
Индивидуальная неисправность системы смазки Stihl MS 180
Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.
Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.
Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.
Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
Регулировка Подачи Масла На Цепь Бензопилы Партнер
Как отремонтировать подачу масла в бензопилу
В процессе длительной работы цепной пилы некоторые ее элементы и компоненты могут стать непригодными. Одним из наиболее уязвимых компонентов является масляный насос. В связи с этим у многих владельцев пил возникает вопрос о том, как отремонтировать запас масла на бензопилу.
Задача масляного насоса. нанести смазку на цепь. это необходимо для ее плавного движения вдоль направляющей. Когда масляный насос разрушается, смазка цепи ухудшается, и поэтому эффективность бензопилы уменьшается. В некоторых случаях это приводит к разрыву цепи. Чтобы предотвратить негативные аспекты, необходимо своевременно произвести ремонт подачи масла. Как это сделать?
Принцип работы и устройство насоса
Масляные насосы могут быть выполнены из металла и пластика. Они также делятся на два типа, которые отличаются своим дизайном:
Насос активируется приводом ведущей звездочки. Когда цепь движется, масло подается на специальный канал, расположенный на направляющей. На холостом ходу (когда ведущая звездочка не вращается) насос не обеспечивает подачу смазки. это делается для экономии.
Скорость и объем подачи смазки в цепь напрямую зависят от числа оборотов звездочки. Некоторые модели бензопилы включают ручную систему регулировки со специальным винтом, расположенным на корпусе устройства. На дорогих моделях подача масла регулируется автоматически во время работы.
Основные проблемы с поставкой нефти
При работе цепной пилы возможны два типа проблем при подаче смазки в цепь:
Бензопила ПАРТНЕР НЕ ОТКРЫВАЕТ МАСЛО НА ЦЕПИ .
В этом видео мы подробно рассмотрим силовой насос партнер бензопилы, узнайте, почему партнер бензопилы не.
Как регулировать подачу масла на бензопилу
может кто-то использовать мой первый канал :.
- Недостаточный расход масла, который может быть вызван по разным причинам. Если меры не будут приняты вовремя, качество работы заметно ухудшится, и сама схема может стать совершенно бесполезной.
- Чрезмерное количество масла. В этом случае после продолжительной работы под пилой можно собирать лужи из жира. Это не только влияет на потребление нефти, которое необходимо будет постоянно выливать, но также отрицательно влияет на окружающую среду.
Обе эти проблемы необходимо устранить как можно скорее после их обнаружения. Это продлит срок службы пилы и уменьшит расход смазочной жидкости.
Исправление проблем
Если масло поступает в цепь в избыточных количествах, не только во время работы пилы, но и на холостом ходу, необходимо выполнить ручную настройку (если конструкция насоса обеспечивает эту возможность). Это делается с помощью винта, который расположен на корпусе вблизи направляющей, как правило, снизу или сбоку. Затягивая винт, подача масла уменьшается, а ослабление. наоборот. Если регулировка не помогает, необходимо проверить работоспособность насоса, а также осмотреть шину. возможно, в месте ее соединения с корпусом образуется зазор, через которое масло течет мимо цепи.
Недостаток масла может быть вызван несколькими причинами, для каждого из которых существует решение:
- Неисправность масляного насоса. Как правило, он состоит из непригодной кладки. Чтобы заменить его, вы должны тщательно разобрать насос, чтобы не повредить его движущиеся части. Затем устанавливается новая прокладка, после чего насос монтируется и устанавливается на место.
- Повреждение маслопроводящего шланга. В случае, если прокладка насоса в порядке, или ее замена не привела к результату, проверьте герметичность шланга. Если он неисправен, его необходимо заменить. В противном случае, это не будет лишним, чтобы очистить его и зафиксировать с помощью герметика.
Если причина не связана с отказом насоса, необходимо проверить все проводящие отверстия и каналы для блокировки и, при необходимости, очистить их от посторонних предметов. Это может быть сделано струей сжатого воздуха.
Не хотите связываться с бензопилой, но нужно регулировать поток масла? Обратитесь за помощью к нашим специалистам, которые будут диагностировать и ремонтировать цепную пилу, а при необходимости. отрегулировать и отрегулировать уровень смазки. Ваша пила будет такой же новой!
Источник
Строительство и Дача на понятном языке
Каждый год техника становится более совершенной, что значительно облегчает труды современных рабочих.На рынке постоянно появляются новые усовершенствованные модели. Но любой инструмент требует надлежащего ухода. Бензопила штиль 180 не является исключением. В этой статье мы поговорим как правильно ремонтировать этот инструмент.
Ремонт бензопилы штиль 180
Для того, чтобы правильно провести ремонт, следует разобраться с внутренним механизмом. Это правило действует для любого инструмента. Давайте рассмотрим наиболее популярные проблемы, которые могут возникнуть при работе с бензопилой.
1.Владельцы часто сталкиваются с протечкой масла, которым обычно смазывается цепь. Это может быть следствием плохой герметичности в точках соединения шланга от масляного бака и насоса.
Чтобы устранить эту проблему, инструмент следует полностью разобрать. После этого необходимо проверить соединения и при надобности заменить шланг на качественный аналог.
Если вы не можете купить новый шланг, следует снять старый и обезжирить посадочное место и сам шланг. После этого необходимо установить самозатягивающиеся хомуты, которые надежно обеспечивают герметичность соединений. Такой подход решит данную проблему.
Кроме этого рекомендуется проверить и прочистить маслофильтр.
Штиль 180 ремонт подачи масла
Штиль 180 ремонт подачи масла следует проводить, если вы заметили, что ваша цепь сухая. Внимательно осмотрите каналы, по которым подается масло и хорошо очистите их. Забивка каналов происходит довольно часто.
Для лучшей наглядности мы рекомендуем вам просмотреть штиль 180 ремонт подачи масла видео.
Штиль 180 ремонт подачи масла видео-инструкция пользователя бензопилы STIHL MS180
2. Если пила не заводится, вам следует провести тщательную диагностику инструмента. Для начала необходимо проверить воздушный фильтр и работоспособность свечи. Для этого ее следует открутить и высушить.
Если на свече обнаружится топливная смесь — значит имеется переизбыток топлива. Причиной может выступить плохо отрегулированный карбюратор или нарушение правил запуска. Посмотрите, открыт ли доступ, по которому подается бензин.
Для этого следует открыть и закрыть крышку бензобака. Также необходимо проверить камеру сгорания. После проделанной работы проверьте исправность свечи и поменяйте ее при необходимости.
3. Причиной поломки может оказаться забитый сапун. Таким образом при работе в баке с топливом образовывается вакуум, что влияет на подачу топлива. Это может происходить из-за неотрегулированного карбюратора, забитости его каналов или воздушного фильтра.
Чтобы исправить неполадку, следует отремонтировать клапан, благодаря которому при подаче топлива выравнивается давление. Для этого сапун следует аккуратно прочистить иголкой.
Чтобы отрегулировать карбюратор, вам необходимо воспользоваться тремя винтами — самых больших и маленьких оборотов. Регулировку следует проводить строго по инструкции для ремонту бензопилы.
Ремонт карбюратора штиль 180
Карбюратор штиль 180, ремонт его рассмотрим поподробней. Для этого следует прочистить фильтр-сетку и каналы, а также проверить на целостность мембрану.
Помните, что карбюратор является очень сложным прибором, поскольку состоит из множества мелких частей, поэтому к его чистке и разборке следует подходить очень ответственно.
Если вы хотите, чтобы пила работала исправно, следует постоянно ухаживать за ней. Не забывайте своевременно чистить воздушный фильтр и смазывать цепь инструмента только чистым маслом. При длительном хранении инструмента следует обязательно удалить из него бензин и масло для цепи. Тогда пила будет служить вам очень долго.
Настройка карбюратора бензопилы своими руками
Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.
Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.
Особенность самостоятельного поиска и устранения неисправностей
Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.
Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.
Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.
Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.
Выбираем правильное масло
После того как вы приобрели устройство у вас сразу же возник вопрос: какое масло заливать в бензопилу штиль? Если ухаживать правильно за техникой, предназначенной для работ в строительной и садовой сфере то можно в значительной степени повысить уровень деятельности непосредственной работы самого устройства не сталкиваться с поломками различного характера.
Правильный смазочный материал
Стоит отметить, что самыми важными факторами непосредственной работоспособности устройства является использование правильного смазочного материала и топлива. Хотя основные проблемы у владельцев данной техники имеют место именно с выбором масла для своих «любимцев». В данном пункте вы сможете узнать, как нужно производить подбор смазочного материала именно для бензопил штиль.
Главная страница » Регулировка Масла На Бензопиле Штиль
Ремонт масляного насоса на бензопиле
Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.
Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.
Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?
В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.
READ Как Работать Циркулярной Пилой
Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила
. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.
Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.
- Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
- Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
- Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
- Нарушение плотности плунжерной камеры масляного насоса.
На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.
Убрать подтекание масла из масляного насоса бензопилы
можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.
Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.
Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.
Диагностика
Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.
Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.
Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.
Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.
Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.
Масляный насос – где находится?
Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.
Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.
После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.
Описание устройства и технические параметры
Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:
- Передняя и задняя рукоять с антивибрационной системой.
- Пильная шина с цепью.
- Двухтактный одноцилиндровый двигатель.
- Системы топлива и зажигания.
- Корпус из качественного пластика.
Бензопила штиль 180, технические характеристики:
- Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
- Вес пилы составляет примерно 4 кг.
- Пила оснащена системой облегченного запуска.
- Емкость топливного и масляного бака 250 и 140 мл соответственно.
- Пильная шина имеет длину на 14 дюймов (35 см).
- Автоматическая смазка цепи.
