Пневмопробойник. бестраншейная замена труб

Бестраншейная прокладка труб и трубопровода

| Услуги | Прокладка труб

Процесс прокладки труб состоит из сложных, трудоемких работ и должен проводиться в строгом соответствии с существующими техническими стандартами.

Прежде чем приступать к обустройству трубопровода, необходимо выполнить целый комплекс мероприятий – провести исследование грунта, разработать план прокладки коммуникаций, согласовать проведение работ в необходимых инстанциях, подготовить рабочую площадку под выбранный способ установки труб.

Методы прокладки трубопроводов

Прокладка подземных труб выполняется двумя основными способами – открытым и закрытым.

Открытый метод предполагает вскрытие грунта и включает в себя следующие этапы:

• — рытье траншеи на глубину, регламентируемую ГОСТами;
• — выравнивание дна и укрепление стен траншеи;
• — отсыпка песочной подушки;
• — установка трубопровода;
• — защита труб инертными материалами;
• — засыпка траншеи;
• — проведение восстановительных работ.

Минусы траншейного способа прокладки коммуникаций:

• — высокая стоимость и трудоемкость работ;
• — длительные сроки реализации проектов;
• — разрушение дорожных покрытий, благоустроенных территорий;
• — уничтожение природного ландшафта, плодородной почвы.

В некоторых местах проложить трубы открытым способом вообще невозможно. Это:

• — автострады и железные дороги, которые нельзя перекрыть;
• — отдельные промышленные объекты и жилые дома;
• — непреодолимые природные препятствия (овраги, водоемы, болота).

В таких случаях обустройство трубопроводов выполняется бестраншейным способом при помощи специальной гнб техники – бурового оборудования, установок управляемого прокола и гидравлических разрушителей, пневмопробойников.

Кроме того, если компания имеет в арсенале бестраншейное оборудование иногда целесообразно провести работу с его помощью даже в случаях позволяющих открытую прокладку коммуникаций.

Методы закрытой прокладки трубопроводов

К основным способам закрытой прокладки трубопроводов относится горизонтально направленное бурение (ГНБ), метод управляемого прокола и метод разрушения.

• 1. Горизонтально направленное бурение предполагает установку труб в заранее подготовленную скважину. Для выполнения работ используется бурильная установка и вспомогательное оборудование (система локации, система смешивания бурового раствора, сварочные аппараты для соединения труб).
• 2. Метод управляемого прокола применяется для бестраншейной прокладки трубопроводов в мягких грунтах. Этот способ предполагает обустройство отверстия для новой трубы путем уплотнения почвы и выполняется при помощи установки управляемого прокола.
• 3. Метод разрушения заключается в установке нового трубопровода на месте изношенных коммуникаций без изъятия старых труб. Здесь используется специальное оборудование – гидравлический разрушитель, который взрезает, разрушает старый трубопровод, вдавливает его осколки в стенки тоннеля с одновременной протяжкой новой трубы.

Достоинства бестраншейной прокладки труб

• Работы можно проводить в труднодоступных местах в любое время года.
• Материальные и трудовые затраты ниже, часто существенно, чем при траншейной прокладке.
• Весь комплекс работ выполняется в короткие сроки.
• После завершения прокладки труб не нужно восстанавливать дороги и природный ландшафт. Почти не требуется благоустройство территорий.

Области применения

При помощи бестраншейного метода прокладки устанавливаются следующие виды коммуникаций:

• — газопроводы;
• — силовые кабельные линии;
• — телефонные и оптоволоконные сети.
• — водопроводы;
• — канализация;

Компания «Системы ДИТЧ ВИТЧ» предлагает оборудование для бестраншейной прокладки труб от американской торговой марки Ditch Witch. Вся техника — буровые установки, гидравлические разрушители, установка управляемого прокола, пневмомолоты, пневмопробойники, трассоискатели, системы локации, — отличаются высокой надежностью и подходят для проведения самых сложных работ.

Выбрать буровую установку ГНБ

все установки гнб

Если вам необходимо выполнить однократную работу и приобретение бурового оборудования не оправданно, мы поможем найти субподрядную организацию.

Компания «Системы ДИТЧ ВИТЧ» сотрудничает с организациями, занимающимися прокладкой коммуникаций методом ГНБ, прокладкой коммуникаций открытым способом, рытьем траншей, разрушением труб (санация коммуникаций) и другими работами по всей России.

Пожалуйста, проверьте правильность заполнения отмеченных полей формы!

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

• Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
• При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
• При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

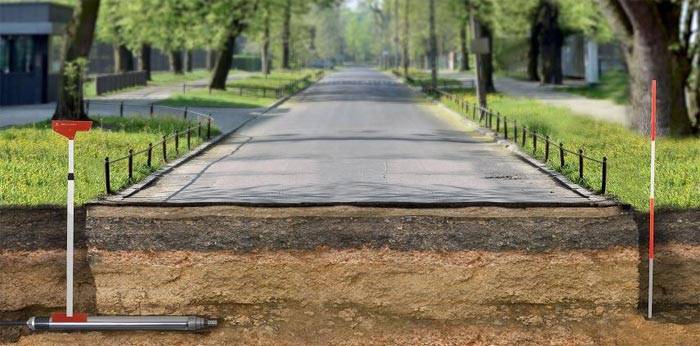

Организация работ с пневмопробойниками

Перед началом работ подготавливают рабочие котлованы. Их в идеале должно быть три: приёмный, конечный и контрольный (промежуточный). Последний потребуется для визуального контроля правильности перемещения пневмопробойника с трубами. При наличии тепловизора контрольный приямок можно не обустраивать.

Перекос пневмопробойника возможен при работе в мёрзлом грунте, при использовании искривлённого инструмента, а также при деформации наковальни относительно центра ударника. В этом случае возможно заклинивание устройства. В таких ситуациях работы приостанавливают, а извлечение пневмопробойника производят либо реверсированием подачи сжатого воздуха, либо временной (на несколько часов) приостановкой работ. За этот период напряжения в грунте релаксируются, а корпус механизма остывает, уменьшаясь в размерах. Силы трения ослабевают, и устройство, в зависимости от вида проблемы, можно либо извлечь из пробитой траншеи, либо запустить вновь, скорректировав направление перемещения ударника при помощи удлинительной штанги.

Указанные негативные явления не возникают, если проходка ведётся в диапазоне температур окружающего воздуха либо до -5°С, либо при отрицательных температурах ниже -15°С. Относительная влажность воздуха в районе применения пневмопробойника не должна быть более 80%.

Рекомендуются следующие глубины проходки подземных коммуникаций с применением пневмопробойников:

• При диаметре траншеи до 130 мм – до 1,2 м;
• При диаметре траншеи до 200 мм – до 1,6 м;
• При диаметре траншеи до 300 мм – до 2,2 м;
• При диаметре траншеи свыше 300 мм – до 2,6…3,0 м.

Среди отечественных производителей пневмопробойников стоит отметить устройства, производимые компанией «Техмаш». Их размерный ряд и цены на агрегаты приводятся ниже.

• Модель ИП-4610 (энергия удара 15 Дж, диаметр 60 мм) – 155000 руб.;
• Модель СО-144А (энергия удара 46 Дж, диаметр 71 мм) – 195000 руб.;
• Модель ИП 4605 (энергия удара 110 Дж, диаметр 95 мм) – 300000 руб.;
• Модель ИП 4603 (энергия удара 250 Дж, диаметр 140 мм) – 390000 руб.;

Электростамеска. Резьба по дереву без физических усилий

Твердомеры для металлов. Метод Роквелла и Бринелля

Пневмопробойники

Пневмопробойник позволяет проложить водо-, газопровод, канализацию, ирригационную систему, оптоволоконный и др. кабель через небольшое отверстие, которое проделывают под зданием, проезжей частью. Прокладка трубопровода с помощью пневмопробойника дает возможность быстро преодолеть препятствия на небольших расстояниях. При этом ландшафт и чистота улицы совершенно не страдают.

Пневмопробойники HammerHead – это топовая продукция, которую выбирают потребители с высокими запросами к качеству изделий. На выбор представлены более 20 моделей диаметром 44-203 мм, с которыми можно работать по грунтам различных типов.

Видео

Конструкция Для изделий данного бренда характерно применение максимально крупных моноблочных ударников из тех, что используют в индустрии. Пневмопробойники HammerHead отличает прочный и долговечный корпус, превосходящий по этим параметром продукцию конкурентов.

Низкие затраты на эксплуатацию Количество рабочих элементов в конструкции пневмопробойников бренда меньше, чем в аналогах других производителей. Следовательно, они меньше подвержены поломкам. При этом ремонт изделий HammerHead обойдется на 80% дешевле.

Простота функционирования Прокладка труб пневмопробойником – быстрый и простой процесс, который с одинаковой легкостью можно осуществить в любых полевых условиях.

Максимальное рабочее давление Высокие производственные показатели HammerHead достигает за счет того, что изделия работают с максимальным для индустрии давлением в 7,6 бар.

Удобство использования Эксплуатировать пневмопробойники HammerHead чрезвычайно легко. Для управления не нужна спецподготовка, поэтому работать с ними может человек с минимумом опыта. Этим изделия HammerHead отличаются от альтернативной техники для прокладки коммуникаций без траншей.

Техническая поддержка, услуги, команда Компания HammerHead – это мировой лидер в производстве и обслуживании новейшего оборудования для бестраншейной прокладки коммуникаций. На протяжении нескольких десятилетий компания поддерживает качество своих изделий на уровне максимально высоких мировых стандартов. Для клиентов компания предлагает техподдержку и квалифицированное обслуживание в дилерской сети.

RH — Replaceable Head (заменяемая головка), SR- Screw Reverse (винтовой реверс), PP — Power Port, AH — Active Head, CAT — Catamount, SW -Sidewalker

Бестраншейная прокладка пневмопробойником HammerHeadMole сводит к минимуму финансовые и трудозатраты на проектирование, проведение экспертиз, создание траншей, уборку, восстановление ландшафта. При прокладывании труб или кабеля прокол пневмопробойником экономит время, а проложенный метр имеет гораздо меньшую стоимость, чем при альтернативных методах.

Все работы проводят на малой площади. Если необходимо проложить коммуникации на большие расстояния, используют метод стежков: подготавливают небольшие траншеи, которые соединяют проколами. Данный метод позволяет прокладывать в среднем 100-120 м коммуникаций в день. При этом работу выполняет бригада из 3 человек.

Оборудование для бизнеса и как его выбирать?

Для начала работы необходимо обзавестись оборудованием – пневмопробойником. Пневмопробойник – это самодвижущийся пневматический механизм, который имеет цилиндрическую форму. Имеет встроенную ударную систему и устройство, распределяющее воздушеый погток. В свою очередь поток из воздуха позволяет распределяться газам и работать реверсу – детали, которая и обеспечивает обратный ход пневмопробойника.

Как выбирать инструмент?

При выборе оборудования, необходимо обратить внимание на диаметр пневмопробойника, чем больше диаметр, тем лучше. Длина рукава обычно достигает 60м

при выборе обратите внимание и на функции устройства, вам понадобятся устройства с функциями, необходимыми для замены именно водопроводов.

Преимущества бестраншейных методов прокладки труб

Бестраншейный метод бурения дает возможность производить подземные работы, не вскрывая грунт.

Это позволяет исключить необходимость перекрытия дороги, восстановления асфальтового покрытия, нарушения работоспособности существующих коммуникаций, уничтожения деревьев и т.д.

Некоторые нюансы проведения релайнинга

Уже существует несколько подобных систем, уже действующих на территории Болгарии. Этот метод широко используется для строительства водопроводных и кабельных сетей, а также для газовых и нефтепроводов. Микротоннелирование — это более точная форма горизонтального бурения, с помощью которого можно добиться чрезвычайно точных результатов. Помимо точности, этот метод также имеет больший диаметр и длину, для которых он используется. Машина приводится в действие гидравлическими цилиндрами, установленными на стартовом валу. Кроме всего, данный метод прокладки труб имеет следующие преимущества:

• существенное уменьшение материальных затрат;
• сокращение времени прокладки трубопровода;
• уменьшение рабочих для проведения земляных работ;
• минимальное нанесение вреда окружающей среде;
• возможность прокладки трубы в зимнее время года;
• повышение безопасности работы персонала.

Специально разработанные трубы используются, которые прикреплены за машиной и служат для подключения машины к гидравлическим цилиндрам на стартовом валу. Пневматические молы обычно используются для более коротких проходов под дорогами и другими объектами, а также для отклонений в строительстве. Большим преимуществом является мобильность и быстрое позиционирование. Сама компоновка может быть выполнена в течение нескольких минут с довольно удовлетворительной точностью.

Этот процесс выполняется после того, как молоток прикреплен к задней части трубки, а затем начинает влить его в почву. Набивка сама по себе становится быстрой и легкой и не вредит окружающей среде. Трубная труба — это метод замены существующих трубопроводов, приобретающих все большую популярность из-за уже устаревшей инфраструктуры и необходимости замены. Из-за уже установленных связей вокруг существующих трубопроводов, это большая проблема, которую нужно заменить, не повредив окружающую инфраструктуру.

При необходимости бестраншейной укладки трубы на небольшом участке, таком как, к примеру, прокладка под дорогой, обойтись можно и без применения специального оборудования и машин. Потребуется изготовить лишь цилиндр необходимого диаметра и закрепить к нему наращиваемую штангу. С помощью этой несложной конструкции можно вручную выбирать землю. Но следует учесть, что для этого будет необходимо с обеих сторон дороги предварительно выкопать небольшие котлованы. Когда бестраншейная укладка измеряется в нескольких десятках метров и более, тогда просто необходимо будет применение специальных машин и механизмов.

Этот метод позволяет проводить замену без опасности для окружающих объектов. Этот метод также позволяет увеличить диаметр замененных труб. Замена производится путем сноса старой трубы и установки нового на место. Реабилитация существующих трубопроводов — это новый метод, который используется в относительно короткие сроки. После очистки старого трубопровода и после того, как повреждение было установлено, старая труба покрыта новым покрытием, которое усиливает и усиливает его. Это приводит к появлению новой трубки в старой, без значительного изменения диаметра.

Существует несколько методов бестраншейной прокладки труб:

1. санация;
2. прокол;
3. продавливание;
4. горизонтально-направленное бурение.

Более подробно рассмотрим каждый метод бестраншейной прокладки труб.

Санация относится к бестраншейной прокладке труб путем их замены (старые на новые трубы).

Ремонт и прокладка трубопровода с помощью санации

Санация является закрытым способом проводки труб и выполняется с заменой старой коммуникации на новую. Она подразделяется на 2 варианта проведения работ:

В первом случае старая коммуникация сохраняется и служит капсулой для нового трубопровода. Перед началом прокладки старый трубопровод очищают от мусора и посторонних предметов. Далее в неё проводят новую линию меньшего диаметра. Трубы из современных материалов обладают прекрасными техническими характеристиками, а дополнительная защита из старой конструкции уменьшает шанс возникновения аварийной ситуации в системе.

Вариантов выполнения релайнинговых работ довольно много. К ним можно отнести втягивание труб, которое производится от конца старой коммуникации и проталкивание от начала трубопровода. При ремонте определённого отрезка линии производится его отключение от системы. Затем в этот старый отрезок вводят новую конструкцию, из современных материалов. Этот процесс может проходить с частичным разрушением старого трубопровода.

При релайнинге новую трубу меньшего диаметра вводят в старую, более широкую

Полезная информация! На время ремонта, как правило, на замену ремонтируемому сегменту конструкции устанавливают временные трубы. После окончания релайнинговых работ временные трубы удаляют и подключают к системе отремонтированный отрезок трубопровода.

Если релайнинг, по сути, является ремонтом старой коммуникации с использованием новых материалов, то реновация — это обновление линии, которое может происходить с изменением диаметра трубопровода. При реновации происходит разрушение старой конструкции путём ввода в неё новой линии. При этом обломки трубы остаются под землёй и создают уплотнительную оболочку для новой коммуникации.

Способ санации позволяет осуществить замену коммуникаций из любых материалов: керамики, бетона, металла и т. д.

Преимущества пневмопробойников HammerHeadMole®

Закрепленный задний упорный стержень. Уникальная разработка бренда, благодаря которой с устройством удобно и быстро работать. Нагрузка на опору достигает 200%, однако данный пневмопробойник остается наиболее безопасным среди устройств аналогичного уровня.

Кольца для компенсации износа. Повышают производительность, износостойкость конструкции за счет уменьшения контакта между металлическими элементами.

Реверс PowerPort . Для того чтобы направление работы устройства случайно не изменилось при прокладке, изготовитель создал реверс на четверть оборота. Это позволяет пневматически фиксировать направление работы. Технология защищена патентом.

Методы бестраншейного ремонта трубопроводов.

На данный момент существует несколько наиболее часто применяемых вариантов бестраншейного ремонта трубопроводов, включая:

• цементно-песчаную изоляцию;
• пластиковый рукав;
• «труба в трубе»;
• «чулок» и др.

Самым простым и дешевым способом герметизации коммуникаций является нанесение цементно-песчаной изоляции. В зависимости от степени повреждения выбирается толщина слоя, который после застывания сможет выдержать требуемое давление без существенного изменения пропускной способности.

Восстановление трубопроводов методом пластикового рукава предполагает протягивание цилиндрического изделия, пропитанного особым составом. После завершения работ внутрь трубы закачивают воздух или воду, благодаря чему рукав расширяется и прочно прилегает к стенкам коммуникаций. Этот вариант реставрации используют для труб диаметром 150-1000 мм, когда вскрывать грунт запрещено.

Метод «труба в трубе» предусматривает размещение внутри изношенной коммуникации полиэтиленового аналога ПНД меньшего диаметра. Непосредственно перед монтажом полимерные участки трубопроводов свариваются между собой, при этом наблюдается незначительное снижение пропускной способности конструкции. Этот вариант реконструкции подходит для прямолинейных трубопроводов длинной до нескольких сотен метров.

Метод «чулка» подходит для труб с овальным сечением большого диаметра (от 10 до 1000 мм). На подготовительном этапе работ изготавливается чулок соответствующей длины и толщины. Далее это изделие пропитывают смолой и вводят под давлением в трубопровод. Благодаря своей эластичности чулок огибает углы даже в 90º, что позволяет восстанавливать коммуникации любой конфигурации. После протягивания проводится вулканизация, в результате чего чулок затвердевает и герметизирует систему.

Бестраншейная санация по технологии Примус-Лайн

Этот метод применяется для восстановления работоспособности водо-, газо- и нефтепроводов. Он основан на применении гибкого высоконапорного рукава и специально разработанной для данной системы соединительной техники. Многослойная структура рукава и незначительная толщина стенок придают конструкции гибкость и высокую прочность. Внутренний слой выбирается в зависимости от транспортируемой рабочей среды, в то время, как слой внешний в любом случае изготавливается из устойчивой к истиранию разновидности полиэтилена. Роль статически несущего слоя играет присутствующая между этими слоями бесшовная арамидная ткань.

Рукав втягивается в изношенный трубопровод через небольшие котлованы. Такое техническое решение не требует вскрытия дорожного полотна. Элемент Примус-Лайн со старым трубным изделием не склеивается и в кольцевом пространстве он является самонесущим. К существующим трубам (из ПЭ, стали, чугуна и т.д.) и, тем самым, к сети рукав стыкуется посредством специальных высоконапорных соединителей. Специально для водопроводов, осуществляющих подачу питьевой воды под низким давлением, была спроектирована система Примус-Лайн, условный диаметр которой колеблется в диапазоне  мм.

В конструкцию соединителя входят формованная внутренняя втулка и наружная гильза. На внутренней стороне последней имеется деформируемая стальная оболочка. Создание длительного герметичного соединения происходит путём запрессовывания смолы с помощью насоса через вентиль внешней гильзы. В результате стальная оболочка, а вместе с ней и Примус-Лайн, проталкивается в контуры вышеуказанной внутренней втулки. Когда смола затвердеет, получится надёжное и прочное, не допускающее возникновения протечек соединение.

Видео бестраншейной замены трубопровода от компании «Инженерный сервис»

Вызов аварийной службы +7 (495) 925-05-95Благодаря современному диспетчерскому центру, оборудованному многоканальным телефоном и компьютерной оптимизацией маршрутов движения по Москве и Московской области, высокой квалификации сотрудников наша аварийная служба добирается на место и приступает к устранению проблем в инженерных сетях в кратчайшие сроки.

Санация трубопровода – это система мероприятий направленная на восстановление его основных свойств. Современные методы, которыми производится санация труб, позволяют использовать существующие каналы коммуникаций, снижают риски повреждения коммуникаций, находящихся вблизи, уменьшают расходы на земляные и восстановительные работы и позволяют производить санацию в городах без нарушения общественной жизни и остановки дорожного движения.

Санация коммуникаций при помощи бестраншейной замены труб позволяет проводить работы не только качественно, но и с высокой скоростью, что способствует скорейшему вводу в эксплуатацию восстановленных подземных сетей коммуникаций. На сегодняшний день на территории нашей страны и ближнего зарубежья основными способами, которыми производится санация труб, являются релайнинг (способ «труба в трубе») и способ разрушения старой трубы с протяжкой новой из полиэтиленовых материалов. Данными способами санации производится 90% работ по восстановлению трубопроводов.

Работа 24/7Выезд на аварийные ситуации в любое время

По договоруЮридическое оформление всех проводимых работ

С гарантиейНа работы компании предоставляется гарантия

Преимущества бестраншейной замены труб, трубопровода водоснабжения и канализации:

• экологическая безопасность, минимальное воздействие на окружающую среду;
• сроки выполнения работ по замене трубопроводов бестраншейными методами в 2-3 раза меньше по сравнению с открытой прокладкой.
• стоимость работ ниже (до 30 %) в сравнении с заменой и реконструкцией сетей методом  открытой траншейной прокладки;
• качество и долговечность проложенного пластикового трубопровода из ПНД (гарантия до 50 лет);
• не требуется крупной строительной техники;
• работы по благоустройству и восстановлению территории минимальны, а порой полностью исключаются;
• отсутствует необходимость перекрытия транспортных магистралей;
• работа из колодца любого диаметра;
• возможность увеличения диаметра канализационного трубопровода;
• работы выполняются без нарушения существующих коммуникаций;
• зачастую в городских условиях бестраншейные технологии являются единственным способом проведения работ по восстановлению и устройству инженерных коммуникаций.

Москва и МОМы оказываем услуги по Москве и области

СотрудникиБолее 200 сотрудников с опытом работы

Спец. техника70 единиц транспорта и оборудования

Метод разрушения старого трубопровода с затяжкой нового из ПНД модулей применим для участков водоотводящих сетей изготовленных из материалов, поддающихся разрушению (асбесто-цементные, чугунные, керамические). Для разрушения старой трубы и вдавливания ее в грунт используются специальные оголовки для пневмопробойника…

Данный способ позволяет производить реконструкцию хозяйственно-бытовых систем водопровода, систем пожарного водоснабжения, коммуникаций напорной канализации. Основной принцип метода заключается в протяжке нового трубопровода из полиэтилена низкого давления (ПНД) в полости старого, диаметр нового трубопровода уменьшается на 10-15%…
