Организация работ с пневмопробойниками
Перед началом работ подготавливают рабочие котлованы. Их в идеале должно быть три: приёмный, конечный и контрольный (промежуточный). Последний потребуется для визуального контроля правильности перемещения пневмопробойника с трубами. При наличии тепловизора контрольный приямок можно не обустраивать.
Перекос пневмопробойника возможен при работе в мёрзлом грунте, при использовании искривлённого инструмента, а также при деформации наковальни относительно центра ударника. В этом случае возможно заклинивание устройства. В таких ситуациях работы приостанавливают, а извлечение пневмопробойника производят либо реверсированием подачи сжатого воздуха, либо временной (на несколько часов) приостановкой работ. За этот период напряжения в грунте релаксируются, а корпус механизма остывает, уменьшаясь в размерах. Силы трения ослабевают, и устройство, в зависимости от вида проблемы, можно либо извлечь из пробитой траншеи, либо запустить вновь, скорректировав направление перемещения ударника при помощи удлинительной штанги.
Указанные негативные явления не возникают, если проходка ведётся в диапазоне температур окружающего воздуха либо до -5°С, либо при отрицательных температурах ниже -15°С. Относительная влажность воздуха в районе применения пневмопробойника не должна быть более 80%.
Рекомендуются следующие глубины проходки подземных коммуникаций с применением пневмопробойников:
- При диаметре траншеи до 130 мм – до 1,2 м;
- При диаметре траншеи до 200 мм – до 1,6 м;
- При диаметре траншеи до 300 мм – до 2,2 м;
- При диаметре траншеи свыше 300 мм – до 2,6…3,0 м.
Среди отечественных производителей пневмопробойников стоит отметить устройства, производимые компанией «Техмаш». Их размерный ряд и цены на агрегаты приводятся ниже.
- Модель ИП-4610 (энергия удара 15 Дж, диаметр 60 мм) – 155000 руб.;
- Модель СО-144А (энергия удара 46 Дж, диаметр 71 мм) – 195000 руб.;
- Модель ИП 4605 (энергия удара 110 Дж, диаметр 95 мм) – 300000 руб.;
- Модель ИП 4603 (энергия удара 250 Дж, диаметр 140 мм) – 390000 руб.;
Электростамеска. Резьба по дереву без физических усилий
Твердомеры для металлов. Метод Роквелла и Бринелля
Видео бестраншейной замены трубопровода от компании «Инженерный сервис»
Вызов аварийной службы +7 (495) 925-05-95Благодаря современному диспетчерскому центру, оборудованному многоканальным телефоном и компьютерной оптимизацией маршрутов движения по Москве и Московской области, высокой квалификации сотрудников наша аварийная служба добирается на место и приступает к устранению проблем в инженерных сетях в кратчайшие сроки.
Санация трубопровода – это система мероприятий направленная на восстановление его основных свойств. Современные методы, которыми производится санация труб, позволяют использовать существующие каналы коммуникаций, снижают риски повреждения коммуникаций, находящихся вблизи, уменьшают расходы на земляные и восстановительные работы и позволяют производить санацию в городах без нарушения общественной жизни и остановки дорожного движения.
Санация коммуникаций при помощи бестраншейной замены труб позволяет проводить работы не только качественно, но и с высокой скоростью, что способствует скорейшему вводу в эксплуатацию восстановленных подземных сетей коммуникаций. На сегодняшний день на территории нашей страны и ближнего зарубежья основными способами, которыми производится санация труб, являются релайнинг (способ «труба в трубе») и способ разрушения старой трубы с протяжкой новой из полиэтиленовых материалов. Данными способами санации производится 90% работ по восстановлению трубопроводов.
Работа 24/7Выезд на аварийные ситуации в любое время
По договоруЮридическое оформление всех проводимых работ
С гарантиейНа работы компании предоставляется гарантия
Преимущества бестраншейной замены труб, трубопровода водоснабжения и канализации:
- экологическая безопасность, минимальное воздействие на окружающую среду;
- сроки выполнения работ по замене трубопроводов бестраншейными методами в 2-3 раза меньше по сравнению с открытой прокладкой.
- стоимость работ ниже (до 30 %) в сравнении с заменой и реконструкцией сетей методом открытой траншейной прокладки;
- качество и долговечность проложенного пластикового трубопровода из ПНД (гарантия до 50 лет);
- не требуется крупной строительной техники;
- работы по благоустройству и восстановлению территории минимальны, а порой полностью исключаются;
- отсутствует необходимость перекрытия транспортных магистралей;
- работа из колодца любого диаметра;
- возможность увеличения диаметра канализационного трубопровода;
- работы выполняются без нарушения существующих коммуникаций;
- зачастую в городских условиях бестраншейные технологии являются единственным способом проведения работ по восстановлению и устройству инженерных коммуникаций.
Москва и МОМы оказываем услуги по Москве и области
СотрудникиБолее 200 сотрудников с опытом работы
Спец. техника70 единиц транспорта и оборудования

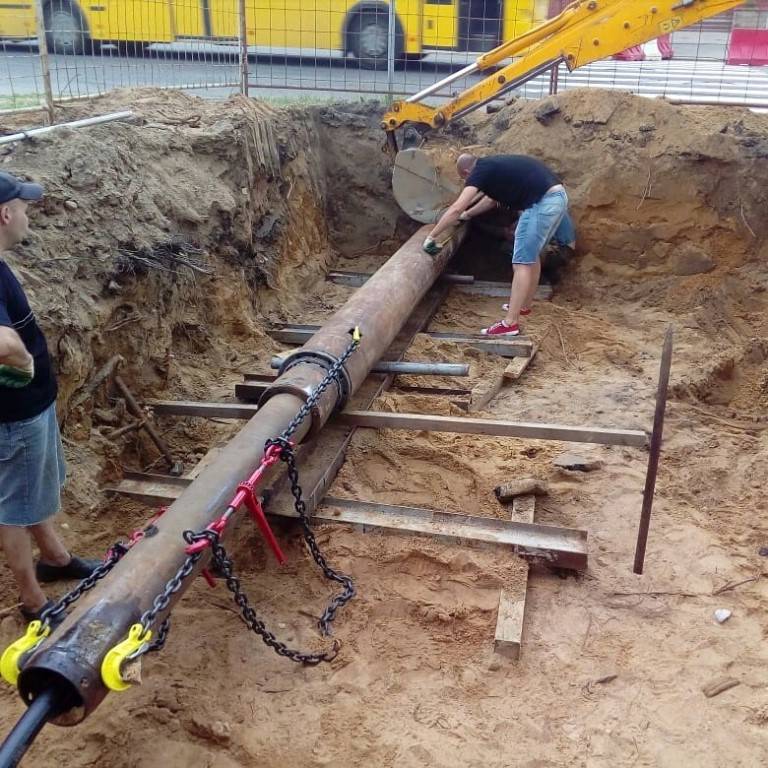

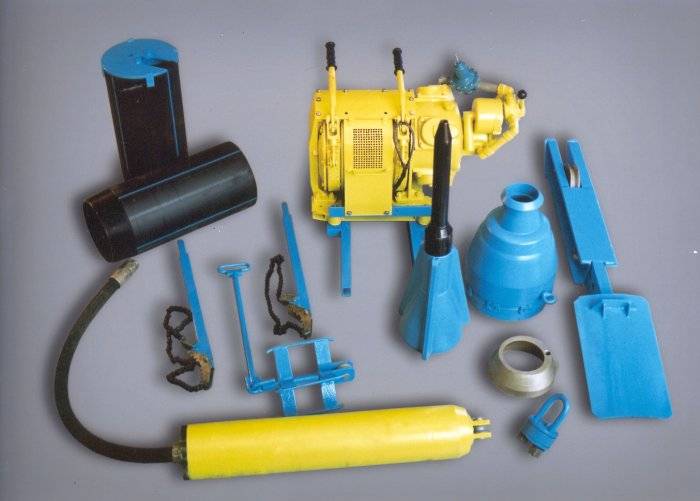

Метод разрушения старого трубопровода с затяжкой нового из ПНД модулей применим для участков водоотводящих сетей изготовленных из материалов, поддающихся разрушению (асбесто-цементные, чугунные, керамические). Для разрушения старой трубы и вдавливания ее в грунт используются специальные оголовки для пневмопробойника…

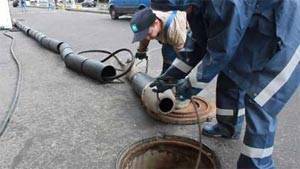

Данный способ позволяет производить реконструкцию хозяйственно-бытовых систем водопровода, систем пожарного водоснабжения, коммуникаций напорной канализации. Основной принцип метода заключается в протяжке нового трубопровода из полиэтилена низкого давления (ПНД) в полости старого, диаметр нового трубопровода уменьшается на 10-15%…
Принцип работы

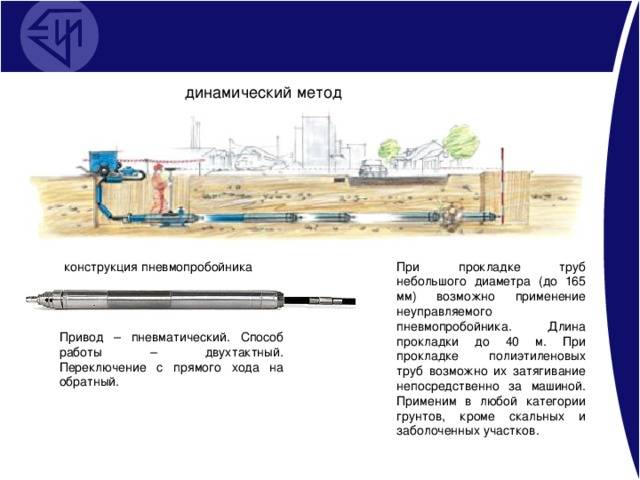

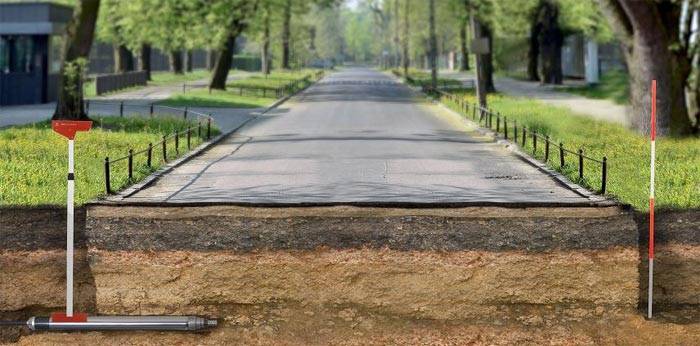

Технология использования пневмопробойника заключается в следующем:
