Плиткорез из болгарки своими руками

Дополнительный апгрейд

Инструмент можно дополнить пылеулавливателем. Для этого с нижней стороны текстолитового основания  делается  штроба шириной около 4 см и глубиной 1 см. Начинается она   рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, за несколько сантиметров до края. В этом месте сверлится отверстие, диаметром 3–4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается  переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы  равен внутренним диаметром воздуховода пылесоса, который надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемого реза значительно возрастут. Для этого используется металлическое штукатурное правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до линии реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.

Самодельный электрический плиткорез

Плиткорез можно самостоятельно соорудить из болгарки. Этот сложный процесс, но получается очень практичный инструмент.

Предлагаемый вариант инструмента исключает вышеперечисленные недостатки. Изготовить его сможет даже человек, не обладающий особыми умениями и техническими знаниями.

Потребуется:

• Болгарка. Нужно использовать полностью исправный инструмент.
• Металлические пластины. Их толщина должна быть 5мм, а размер пластины около 150х60мм.
• Металлическое кольцо. Его ширина должна 20мм, внутренний диаметр совпадать с диаметром фланца на болгарке. Изготовить его можно, отрезав часть трубы с нужными параметрами.
• Текстолитовый лист размером 300х200мм и толщиной около 30мм. Это в последствии станет основанием устройства.
• Четыре гайки 10мм, три болта 10мм, саморезы походящего размера.
• Инструменты, обрабатывающие металлические элементы.
• Дрель и набор свёрл по металлу.
• Сварочный аппарат.

Конструирование плиткореза с электроприводом

Прежде всего, нужно решить, каким будет расположение болгарки при резке плитки:

Керамика по направляющей планке подаётся под неподвижно закреплённый снизу стола Grinder.

• относительная простота технического решения, заключающегося в надёжно закреплении болгарки на нижней стороне стола и установке сверху направляющей планки с возможностью её регулировки;
• возможность установки под столом емкости с водой для частичного улавливанием пыли и охлаждения диска.
• сильное пылеобразование из-за необходимости реза всей толщины плитки, без возможности выполнить только надрез;
• неудобство включения-выключения болгарки из-за расположения её под столом;

По зафиксированной с помощью ручной струбцины плитке производится рез Гриндером, закреплёнными сверху стола на прямолинейных рельсах-салазках.

• Меньшее пылеобразование из-за возможности производства надрез плитки без сквозной резки;
• Доступность обслуживания болгарки;
• техническая сложность исполнения жёсткий монтажа болгарки на подвижных салазках и водяного охлаждения;
• необходимость в дополнительной ручной обработке поверхностей разлома керамики по сделанного надрезать.

Очевидно, что плиткорез из болгарки своими руками, изготовленный по первому варианту конструкции, более прост и функционален, поэтому в дальнейшем будем рассматривать этот вид самодельного устройства.

Делаем инструмент с электроприводом

В первую очередь, необходимо определить, как будет располагаться болгарка при резке плитки.

Болгарка

Вариант 1

Кафель по планочке подается под строго зафиксированную под столом болгарку.

Плюсы плиткореза из болгарки:

• данное техническое решение наиболее простое, поскольку предполагает надежное закрепление режущего диска снизу столешницы и установку направляющей рейки (НР) с возможностью ее регулирования;
• под столом можно поставить ведро с водой, которая будет немного улавливать пыль, и охлаждать диск.

Минусы инструмента:

• много пыли, поскольку такой плиткорез режет керамику по всей толщине и не может выполнить небольшой надрез;
• неудобное регулирование болгарки из-за ее нахождения под столешницей.

Вариант 2

Зафиксированная плитка разрезается гриндером, который крепится сверху столешницы к прямолинейным рельсам-салазкам.

Преимущества приспособления:

• образовывается меньше пыли, поскольку можно просто надрезать керамику и не выполнять сквозную резку;
• доступное регулирование инструментом.

Недостатки инструмента:

• смастерить такой плиткорез без определенных навыков очень сложно;
• нужно дополнительно вручную обрабатывать поверхность надреза плитки, чтобы она поделилась на части.

Если сравнивать эти два инструмента, то первый будет проще изготовить в условиях дома. Поэтому дальше мы опишем, как его сделать.

Как резать кафельную плитку болгаркой

Качественная и простая резка кафельной плитки болгаркой должна быть выполнена как можно более профессионально, то есть в итоге вы должны получить ровный гладкий срез и минимальное количество пыли в процессе. Можно выделить три основных направления надреза, в чем не помешает разобраться подробнее.

1. Прямой срез

Из всех вариантов, как распилить плитку болгаркой, этот самый простой. Он подразумевает прямой надрез на материале под углом в девяносто градусов. Для начала нужно надежно зафиксировать саму плитку на ровной поверхности, чтобы ее край выступал над краем как раз настолько, насколько нужно ее обрезать

Совершенно не важно, перпендикулярный или диагональный разрез нужно сделать, относительно плоскости и формы кафеля

Удерживать болгарку нужно таким образом, чтобы вся линия среза вам была хорошо видна. То есть диск должен двигаться по направлению к себе, а не от себя, перекрывая вам весь обзор. Прежде, чем разбираться, как пилить плитку болгаркой, а тем более, приступать к самой работе, обязательно наденьте перчатки и очки, да и другие правила техники безопасности соблюдать не помешает.

2. Угол 45 градусов.

Обычный прямой угол среза на кафеле не всегда подходит, к примеру, когда необходимо состыковать ее красиво, да и при выполнении фигурных элементов, отделанных керамикой, может потребоваться срезать ее под углом в сорок пять градусов, что выполнить на практике будет намного труднее. Но все возможно при определенном старании, потому давайте рассмотрим, как нужно действовать.

Сперва аккуратно отрежьте плитку под обычным прямым углом, учитывая размеры кафеля, которые вам нужны. Проверните болгарку так, чтобы диск ее был расположен под нужным углом и аккуратно снимите лишнее с кромки среза, старясь не задеть лицевую поверхность. Если сделать идеальный косой срез все равно не получилось, можно довести его до идеала обычной наждачной бумагой или шлифовальным кругом.

3. Отверстие в кафеле

Наиболее сложновыполнимый процесс, это вырезание в плитке круглых отверстий, которые могут потребоваться под розетки, выключатели, осветительные приборы, а также под разнообразные элементы декора при облицовке. Крохотные дырочки вырезать не получится, потому расскажем, как сделать большие круглые отверстия. Тщательно измерьте и разметьте то, что нужно вырезать на лицевой стороне кафеля. Сделать это можно при помощи обычного маркера или фломастера. Отметить придется не только круг, но и его центр, так что для максимального упрощения не помешает воспользоваться строительным или любым циркулем и линейкой, если они окажутся под рукой.

Диск для резки плитки болгаркой целесообразно взять новый, чтобы он качественно пилил, а не «жевал» края кафеля. Начинайте резать по внутреннему контуру окружности, аккуратно проворачивая инструмент и постепенно углубляясь. После того, как вы пропилите некоторое расстояние, есть смысл сделать перпендикулярные надрезы внутри построенного круга, а потом вынуть четыре сектора, подрезая их в нужных местах.

Если вы действительно желаете разобраться, как резать плитку болгаркой без сколов, то поможет в этом видео, расположенное чуть ниже. Стоит помнить, что работать всегда нужно исключительно по лицевой стороне кафеля, вне зависимости, имеется на ней глазурь или нет. Так риск повредить поверхность гораздо ниже. Не помешает также иметь под рукой наждачку, набитую на деревянный брусок, для доведения срезов до идеала. Потому и отрезать нужно всегда чуть больше, чем необходимо.

Лучше всего расскажет о том, как пилить плитку болгаркой под прямым углом или же наискосок, размещенное в нашей статье видео, посмотреть которое будет полезно даже опытным мастерам, а не только новичкам в строительстве и облицовке.

С каким инструментом можно работать

Собрать самодельный плиткорез можно, но требуется это далеко не всегда, ведь сам процесс его сборки отнимет у вас достаточно много времени и также потребует определенного инструмента. Например, чтобы сделать крепкую станину, не обойтись будет без сварочного аппарата, что уже накладывает определенные трудности.

Работая с плиткой, выполненной из керамики, нужно понимать, что избежать ее резки не получится

Поэтому для начала мы расскажем, с чем можно работать при укладке плитки, не имея дорогого оборудования, и без чего обойтись все-таки не получится.

1. Одним из простейших приспособлений является классический стеклорез. Справляется он только с тонкой керамической настенной плиткой. Как вариант, его использовать можно, однако есть более интересное и удобное решение за те же деньги.

2. Стеклорез можно использовать для резки плитки

3. Типы ручных стеклорезов

   Стеклорез для резки плитки

4. Этот металлический карандаш или победитовая чертилка прекрасно прорезает глазурованную поверхность керамической плитки. В дополнение к ней нужна хорошая металлическая направляющая (линейка) и приспособление для ломки плитки.

   Чертилка по металлу с победитовым наконечником

5. Щипцы для ломки плитки берут в комплект к предыдущим инструментам. Ими легко и удобно плитка раскалывается по сделанной линии.

   Щипцы для ломки плитки

   Схема резки плитки при помощи стеклореза, спички и щипцов

1. Во-первых, при прохождении оконных и дверных проемов на углах необходимо делать Г-образные вырезы.
2. Во-вторых, сегодня в ванных ставят розетки, вытяжки и прочее оборудование, под которые нужно сделать отверстия в плитке. Выполнить их можно болгаркой или использовать электрическую дрель с насадками-коронками по керамике.
3. В-третьих, на пол сегодня преимущественно кладется керамогранит, а обрезать его ручным плиткорезом, даже профессиональным, очень сложно.

При укладке плитки не обойтись без электрической абразивной резки

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

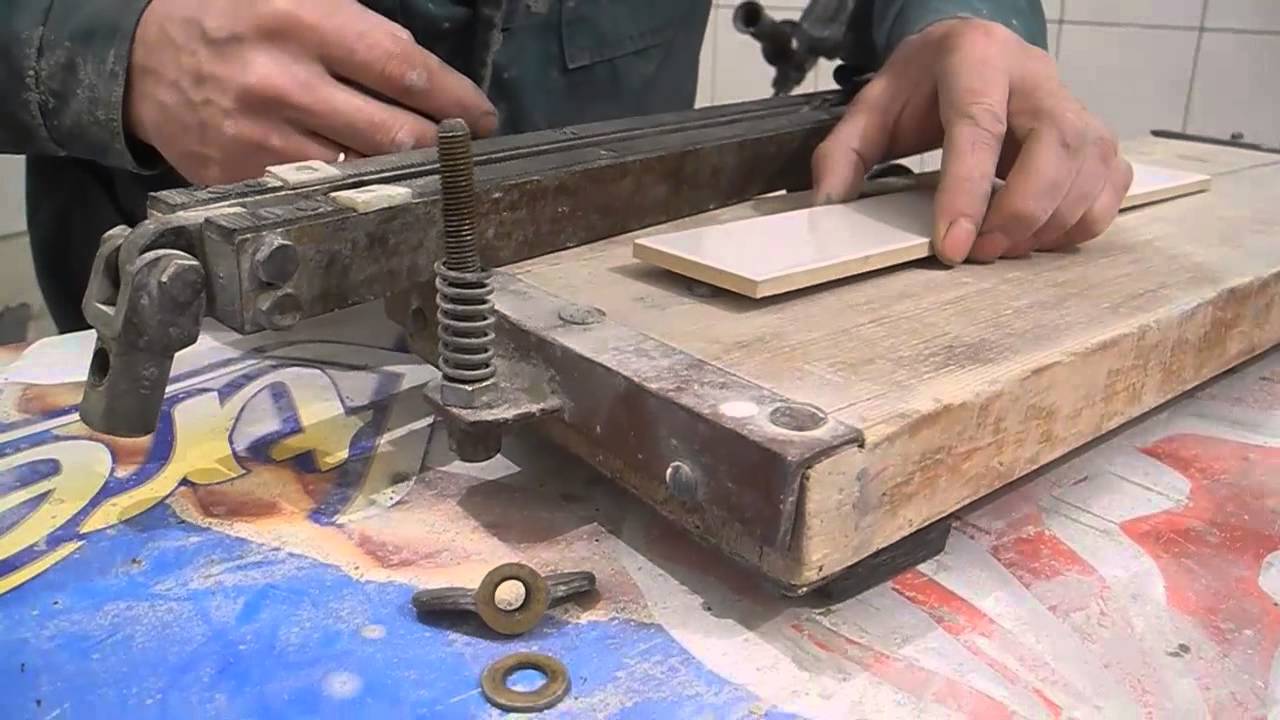

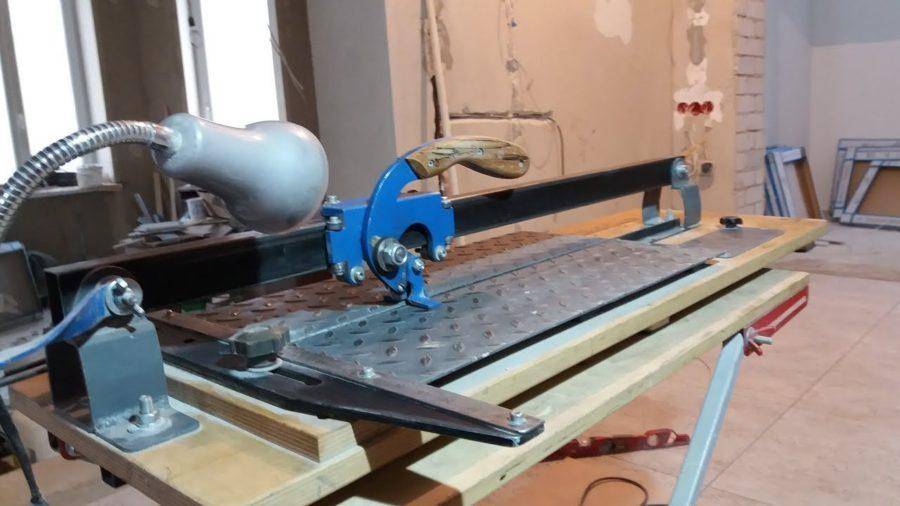

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправдана

Если мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

• Возможность распиловки прочного керамогранита и камня;
• Максимально быстрая обработка больших объемов материала;
• Обеспечение возможности наиболее ровного реза;
• Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Изготавливаем стол плиткореза

Чтобы керамика плавно подавалась под диск, нужно сделать гладкую столешницу. Помимо этого, она должна быть достаточно прочной, чтобы надежно закрепить режущий инструмент. Поэтому специалисты советуют для выполнения столешницы использовать жесткий стальной каркас из уголков. Все детали нужно соединить электросваркой. Затем под готовый каркас подгоняем столешницу. Для этого подойдет листовая сталь высотой 0,5-0,6 см. На ней сделайте прорезь под диск пилки с излишком в 0,2-0,3 см.

Под столешницей в продолжение щели или параллельно ей нужно наварить стальной профиль размером 0,4*0,6 см или стальную полосу толщиной 0,4-,0,5 см. К ним позже прикрепится гриндер.

На столе приспособления установите движущую планку параллельно гриндеру, чтобы осуществлять прямую подачу плитки под диск. Для этого слева от гриндера перпендикулярно ему сделайте 2 параллельные щели на расстоянии длины планки между собой. По ним будет перемещаться НР. Ее концы будут закреплены болт-гайками через щель.

Как сделать плиткорез своими руками: необходимые материалы для инструмента

Как уже отмечалось, нередко для работы с плиткой люди используют самодельный плиткорез, но прежде чем таким пользоваться, его нужно сделать. Как показывает практика, это не так сложно, как может показаться сначала.

Рассмотрим, какие необходимо взять материалы, чтобы изготовить своими руками резак для резки керамической плитки:

1. Металлический лист применяется для создания основы плиткореза. Желательная толщина такого листа варьируется от 4 до 50 мм.
2. Болгарка чаще всего выступает в качестве резочного валика для разрезания керамической плитки.
3. Диаметр хомутов должен быть не менее 0,8 мм и не более 10 мм. Это обязательное условие.
4. Гайки.
5. Контргайки.

Все материалы для изготовления плиткореза продаются в строительном магазине

При помощи данного нехитрого набора, сможете в домашних условиях собрать самостоятельно собственный плиткорез. При этом получите электрический инструмент, оснащенный водяным охлаждением. Вода в данном случае необходима для того, чтобы остужать диск болгарки, который всегда нагревается при работе по разрезанию керамической плитки. Подобный тип охлаждения можно встретить в больших пилах, служащих для распила камней, к примеру, нефрита. Для того чтобы сделать все правильно, необходимы чертежи инструмента с описанием каждой детали и, желательно, с подробным алгоритмом самой работы.

Как резать кафельную плитку болгаркой

Качественная и простая резка кафельной плитки болгаркой должна быть выполнена как можно более профессионально, то есть в итоге вы должны получить ровный гладкий срез и минимальное количество пыли в процессе. Можно выделить три основных направления надреза, в чем не помешает разобраться подробнее.

1. Прямой срез

Из всех вариантов, как распилить плитку болгаркой, этот самый простой. Он подразумевает прямой надрез на материале под углом в девяносто градусов. Для начала нужно надежно зафиксировать саму плитку на ровной поверхности, чтобы ее край выступал над краем как раз настолько, насколько нужно ее обрезать

Совершенно не важно, перпендикулярный или диагональный разрез нужно сделать, относительно плоскости и формы кафеля

Удерживать болгарку нужно таким образом, чтобы вся линия среза вам была хорошо видна. То есть диск должен двигаться по направлению к себе, а не от себя, перекрывая вам весь обзор. Прежде, чем разбираться, как пилить плитку болгаркой, а тем более, приступать к самой работе, обязательно наденьте перчатки и очки, да и другие правила техники безопасности соблюдать не помешает.

2. Угол 45 градусов.

Обычный прямой угол среза на кафеле не всегда подходит, к примеру, когда необходимо состыковать ее красиво, да и при выполнении фигурных элементов, отделанных керамикой, может потребоваться срезать ее под углом в сорок пять градусов, что выполнить на практике будет намного труднее. Но все возможно при определенном старании, потому давайте рассмотрим, как нужно действовать.

Сперва аккуратно отрежьте плитку под обычным прямым углом, учитывая размеры кафеля, которые вам нужны. Проверните болгарку так, чтобы диск ее был расположен под нужным углом и аккуратно снимите лишнее с кромки среза, старясь не задеть лицевую поверхность. Если сделать идеальный косой срез все равно не получилось, можно довести его до идеала обычной наждачной бумагой или шлифовальным кругом.

3. Отверстие в кафеле

Наиболее сложновыполнимый процесс, это вырезание в плитке круглых отверстий, которые могут потребоваться под розетки, выключатели, осветительные приборы, а также под разнообразные элементы декора при облицовке. Крохотные дырочки вырезать не получится, потому расскажем, как сделать большие круглые отверстия. Тщательно измерьте и разметьте то, что нужно вырезать на лицевой стороне кафеля. Сделать это можно при помощи обычного маркера или фломастера. Отметить придется не только круг, но и его центр, так что для максимального упрощения не помешает воспользоваться строительным или любым циркулем и линейкой, если они окажутся под рукой.

Диск для резки плитки болгаркой целесообразно взять новый, чтобы он качественно пилил, а не «жевал» края кафеля. Начинайте резать по внутреннему контуру окружности, аккуратно проворачивая инструмент и постепенно углубляясь. После того, как вы пропилите некоторое расстояние, есть смысл сделать перпендикулярные надрезы внутри построенного круга, а потом вынуть четыре сектора, подрезая их в нужных местах.

Полезный совет

Если вы действительно желаете разобраться, как резать плитку болгаркой без сколов, то поможет в этом видео, расположенное чуть ниже. Стоит помнить, что работать всегда нужно исключительно по лицевой стороне кафеля, вне зависимости, имеется на ней глазурь или нет. Так риск повредить поверхность гораздо ниже. Не помешает также иметь под рукой наждачку, набитую на деревянный брусок, для доведения срезов до идеала. Потому и отрезать нужно всегда чуть больше, чем необходимо.

Лучше всего расскажет о том, как пилить плитку болгаркой под прямым углом или же наискосок, размещенное в нашей статье видео, посмотреть которое будет полезно даже опытным мастерам, а не только новичкам в строительстве и облицовке.

Алгоритм изготовления

Если под рукой есть все необходимое материалы, то все сделать самому будет довольно просто. Для крепления лучше использовать верстак с большой рабочей поверхностью. Если такового нет в распоряжении, то его можно сварить из металла. В качестве основания отлично подойдут два металлических листа, между которыми будет находится желоб.

Если вы раньше не занимались подобными работами, то лучше заранее составить чертежи. Это позволит выполнить работу быстро и более качественно.

Изготовление инструмента происходит в следующей последовательности.

1. На верстаке фиксируется специальное крепление, при помощи которого будет держаться инструмент.
2. На рабочей поверхности при помощи металлических уголков устанавливаются металлические пластины, между которыми оставляется 1 сантиметр.
3. Сбоку от рабочей поверхности устанавливается подвижный ограничитель. С его помощью вы будете передвигать плитку по рабочей поверхности, а также он не будет позволять ей съезжать в сторону при распиле.
4. В последнюю очередь устанавливается болгарка, которая закрепляется при помощи фиксатора и хомутов.

Чтобы с инструментом было удобнее работать, болгарку можно закрепить на передвижной кронштейн. Но это будет очень трудно реализовать из-за слишком сложной конструкции, особенно если у вас нет опыта выполнения подобных работ.

Существует еще один способ изготовления, при котором болгарка крепится под столом, он более простой в реализации, но удобство эксплуатации оборудования при этом сохраняется. Для изготовления такого инструмента вам понадобится стол с большой рабочей поверхностью, в середине которой вырезается отверстие. Его размера должно хватать, чтобы диск мог свободно вращаться. Далее выполняется крепление болгарки при помощи болтов. По бокам от него фиксируются две направляющие, по которым будет передвигаться плитка в процессе резки.

На следующем видео наглядно демонстрируется процесс изготовления инструмента для резки плитки в домашних условиях с нижним креплением. Обязательно посмотрите его, и у вас все получится:
