Переработать шуруповерт Makita 12в на литий ионный

Как переделать

Непосредственная замена аккумуляторов в шуруповерте не зависит от емкости питающих элементов. Процесс производится в несколько этапов, начинаясь с корпусной разборки аккумулятора.

Разборка блока питания для новой зарядки

Лучше, если он имеет шурупную или заклепочную сборку. Хуже если имеет место клеевое соединение, в этом случае все делается с предельной аккуратностью.

Затем изнутри удаляются все элементы, кроме контактных пластин или клемм. Новые батареи последовательно соединяются между собой выбранным способом (пайка, точечная сварка). Последовательность является ключевым фактором успеха, обеспечивая неизменность емкости и напряжения. Для соединения подходят провода сечением 2,5 мм², способные выдержать высокое напряжение при работе.

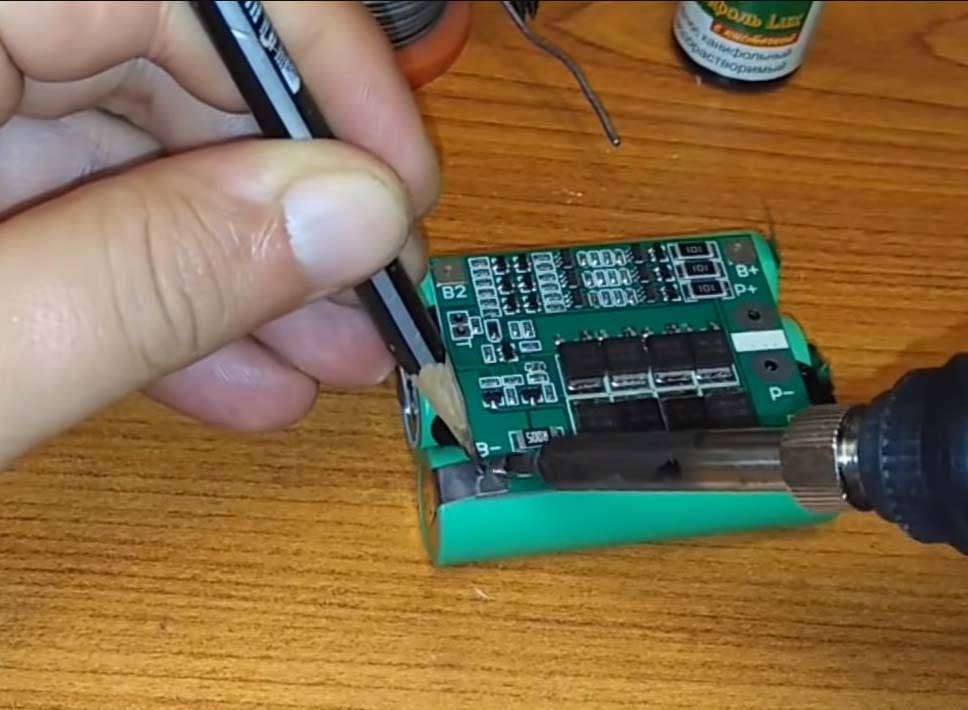

Пайка проводов к модулю стабилизации

Аккумуляторный блок и защитная плата BMS соединяются между собой при помощи проводов. Желательно использовать сечение 1,5 и даже 2,5 мм². Непосредственная схема подключения состоит в:

  1. Соединении провода идущего на плюс к соответствующему контакту платы, обозначенному B+;
  2. Соединении провода идущего на минус к соответствующему контакту платы, обозначенному B-;
  3. Провода с остальных контактов блока подключаются к клеммам, обозначенным на плате как B1, B2, B3. Количество соединений зависит от числа аккумуляторов.

Во избежание короткого замыкания защитный модуль изолируется от аккумуляторов термоусадкой, это убережет его от контактов пайки или сварки.

Пайка проводов блока питания с модулем

На самой плате BMS есть еще 2 контакта, обозначенные P+ и P-. От них провода идут к соответствующим клеммам старой микросхемы.

Установка напряжения

На резисторах устанавливается выходное напряжение. Этот показатель на каждый элемент не должен превышать 4,2 вольт.

Размещение в корпусе

Заключительный этап состоит в сборке аккумулятора. Корпусные части тщательно вычищаются, аккумуляторный блок вставляется в полости. Учитывая меньшие размеры, его крепят к поверхности посредством клея или герметика.

К клеммам припаивают провода плюс и минус, клеммник также укладывается в корпус, следом аккуратно помещается защитная плата BMS. В конце части корпуса соединяются шурупами, скобами или клеем.

Отличие зарядного устройства от блока питания заключается в присутствии тока заряда. От него зависит уровень напряжения и соответствующие ограничения. Контроллер реагирует на перегрузку, некорректную полярность, несоответствие выходному значению. Как правило, устройство просто отключается.

Трансформация состоит в дополнении ЗУ, куда включают такой элемент как модуль BMS, с регулировкой резисторов. Остается задать нужные значения, достигнув которых заряд останавливается. Нередко при переделке зарядного устройства, зеленый индикатор не загорается. Вместо этого просто гаснет красная лампочка.

Большинство современных шуруповертов оснащается универсальными ЗУ. Они работают как на никель-кадмий, так и на литий. Приобретается готовая зарядка, но это дополнительные вложения.

Резюмируя, чтобы переделать АКБ шуруповерта на li ion 12 вольт либо 14, 18 вольт, необходим набор комплектующих, опыт работы с электрооборудованием и немного свободного времени. Целесообразно предварительно рассчитать общую стоимость вложений. Ремонт — долгая процедура, поэтому иногда проще купить новый шуруповерт, их цена сегодня не высока.

Защита для АКБ и переделка контроллера аккумуляторов.

С аккумуляторами разобрались, продолжаем нашу переделку аккумулятора шуруповерта под Li-ion.

Литию нужен контроллер защиты. Который будет защищать аккумуляторные банки от перегрузки по току, переразряда, перезаряда, а так же балансировать банки при зарядке.

Из тех, что я пробовал по соотношению цена качество, мне больше понравился такой контроллер.

Отлично работает. С нагрузкой справляется. Но есть и свои минусы. Защита не снимается автоматически. Для ее снятия нужно подать напряжение на АКБ ну или просто поставить его на зарядку на пару секунд.

Второй недочет на некоторых шуруповертах может срабатывать защита при резком нажатии на курок шуруповерта, да и вообще настроена она не под наши банки (которые легко справятся с токами и побольше), а исходя из даташита на ключевые транзисторы (которые тоже рассчитаны на больший ток) контроллера защиты аккумуляторов ее можно загрубить.

Оба недочета я исправил следующим образом.

Доработка контроллера литиевых аккумуляторов. На рисунке платы видим два смд резистора с маркировкой R010. Их номинал 0.01 Ом каждый. Они задают на какой ток нагрузки будет срабатывать защита.

Я добавил еще один такой же резистор 0.01 Ом на свой контроллер аккумуляторов см. схему. К нему можно еще добавить пленочный конденсатор, как раз полезно, чтобы при резком нажатии на курок не срабатывала защита.

Верхняя часть схемы отвечает за режим «Power». При включеном положении транзисторные ключи вообще не работают и нагрузки на них нет. Но и защиты тоже. Поэтому этот режим лучше не использовать.

Предохранитель на 15 Ампер в данном режиме осуществляет защиту по току. Ставим на свой вкус. Диод берем по мощнее. У меня стоят два импульсных диода в параллель на 6А каждый (вместе 12А), то что под руку попалось в общем.

Можно подключить маленький цифровой вольтметр, например, такой чтобы следить за контролем разряда.

Я подключил вместо вольтметра самодельный индикатор разряда настроенный на 12В. Его сработка совпадает со сработкой платы защиты при работе в обычном режиме.

Так же для наглядности параллельно индикатору разряда (на схеме это вольтметр) подключил светодиод через 2КОм резистор, чтобы сразу видеть когда включен режим «Power».

Для работы шуруповертом режим «Power» я практически не использую, но он нужен для снятия сработавшей защиты. Просто переключаем туда и обратно и можно крутить дальше.

Банки паяем по схемке ниже:

Запихал все это дело обратно в корпус.

Такой у меня получился переключатель в режим «Power». Он же используется для сброса защиты.

Сзади расположились два индикатора. Красный светодиод оповещает о включенном режиме «Power». Желтый загорается при включенном режиме «Power», когда аккумулятор сядет до 12 вольт.

Так же добавил розетку. USB с напряжением аккумулятора. Главное, чтобы ни кто по ошибке не вставил телефон подзарядить:) Использую на стройке для прослушивания адаптированного приемника и светодиодной лампы.

Уже месяц тестирую новую переделку аккумулятора под литий, теперь мне все нравиться. АКБ долго не садиться. Шурик легко справляется с большими нагрузками.

Осталось еще одно. Быстрая зарядка, как в топовых моделях:)

Виды АКБ для шуруповертов и их особенности

В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:

  1. Никель-кадмиевые (NiCd, Ni-Cd).
  2. Никель-металлогидридные (Ni-MH или NiMH).
  3. Литий-ионные (Li-ion).

Рассмотрим особенности каждого из типов аккумуляторов подробно.

Никель-кадмиевые

Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.

Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.

Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» — они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.

Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.

Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, «сказав», что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» — полностью разряжать и тут же заряжать до 100%.

Никель-металлогидридные

Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.

Ni-MH батарея аккумуляторов для шуруповерта

Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда — до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.

Литий-ионные

Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.

Li-Ion батарея аккумуляторов для шуруповерта

Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.

Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.

Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором — может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.

Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.

Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.

Переделка шуруповертов известных производителей на литиевые аккумуляторы

В целом, переход с никелевых аккумуляторов на литиевые для всех шуруповертов проходит по стандартному плану, но есть нюансы для каждого производителя. Сейчас – подробнее об этом.

Makita

Шуруповерт Makita с АКБ ёмкостью 1,3 Ач и напряжением 9,6 В. Для переделки понадобятся 3 литий-ионных банки 18650 и BMS плата 3S с балансиром на 30 А. Подойдет также 20-амперная, но емкость ее должна составлять не менее 2600 Ач. После произведённых изменений рабочее напряжение шуруповерта увеличится до 10,8 В.

Пошагово переделка делается так:

  1. Корпус АКБ у шуруповертов Макита обычно клееный, а не на болтах. Чтобы его разобрать, место склейки стоит разделять острием ножа или плоской отвертки, второй рукой аккуратно постукивая киянкой по нижней части корпуса.

Бить нужно сюда

  1. Отсоединить от АКБ контактные пластины, извлечь старые никелевые банки. Термодатчик и размыкатель убирать не надо.

Отсоединение контактных пластин

  1. 3 литий — ионные банки последовательно спаиваются с помощью перемычек из изолированного провода.
  2. К плате подводится сборка, контроллер заряда со светодиодом. Затем плату подключают к контактным разъёмам блока питания с помощью проводов сечением 1,5 кв. мм.
  3. Проверить, работает ли схема. Если да – корпус снова склеивается и закрывается.

Схема переделки аккумулятора Макиты

В течение зарядки литиевого аккумулятора старым зарядным устройством на панели будет светиться красный диод. Зажигание зелёного светодиода будет означать, что АКБ зарядился.

Hitachi 14,4 В

В аккумуляторах некоторых шуруповертов фирмы Хитачи пазы сделаны специально под никелевые батарейки. Новая литий — ионная сборка вместе с платой и контроллером туда попросту не поместится. Так что переделка шуруповерта Хитачи на литиевые аккумуляторы 14,4 В подразумевает небольшую переделку корпуса. Стоит удалить все внутренние пластиковые рёбра, а если корпус на защелке – убрать и её. Аккумулятор не развалится без защёлки, ведь внутри шуруповерта его сдерживают зажимные пластины на пружинах.

Расширение места внутри корпуса

Сама сборка трёх банок литиевых банок18650 проходит по стандартной процедуре. Собранный аккумулятор следует полностью зарядить, и после этого замерить напряжение. Если показатель равен 14,4 В с отклонением в любую сторону до 1 В, значит, всё сделано правильно.

Интерскол

Для перевода 18-вольтового шуруповерта Интерскол на литий понадобится 5 банок 18650 и защитная плата с балансиром со следующими параметрами:

  • маркировка – 5S;
  • напряжение – 3,7 В;
  • емкость – 40-50 В.

Подробно переделку шуруповерта этой модели демонстрирует видео:

Переделать шуруповёрт с никелевых на литий-ионные аккумуляторы – не такая сложная затея, какой кажется на первый взгляд. Достаточно иметь хоть немного ровные руки и общее понимание каждого этапа работы.

Переделка шуруповерта на литиевый аккумулятор

Многие модели, в том числе Макита, Хитачи, Интерскол, оснащены универсальными механизмами, а значит зарядка предназначена для питания батарей разного типа: Li-Ion и Ni-Mh.

О том, что это случилось подаст сигнал индикатор. В случае разрыва или перегрузок сразу начнут мигать зеленая и красная лампочки.

Неуниверсальное зарядное устройство, как и блок питания, необходимо переделывать. Процесс зависит от производителя и типа ЗУ, придется:

  • полностью выпаивать элементы платы;
  • установить конденсатор, резисторы;
  • настроить установленные детали.

Есть универсальный способ переделки зарядного устройства, когда применяют плату BMS (DC-DC StepDown). Она стабилизирует входное напряжение и ток. На плате имеются подстроечные резисторы. В схему зарядного устройства впаивают модуль, используя старые клеммы зарядки, а на плате соединения P+ и P-.

Если переделать шуруповерт на литий, можно продлить срок его эксплуатации

Что необходимо знать перед переделкой

Перед тем, как шуруповерт переделать на литий ионные, необходимо точно знать напряжение, выдаваемое старым блоком. Эти показатели указаны на наклейке, налепленной на батарею. При отсутствии сведений акб разбирают, величину напряжения определяют по числу установленных элементов.

Li-ion батареи обладают следующими положительными свойствами:

  • низким саморазрядом;
  • высокой удельной емкостью;
  • отсутствием эффекта памяти.

Есть у них и свои особенности. Их нельзя нагревать выше 45 градусов, боятся температурных перепадов, глубокой разрядки, перезарядки. Емкость приборов на холоде снижается. После того как будет выполнена замена никель-кадмиевых на литий-ионные можно не ждать, когда аккумулятор разрядится, а заряжать в любое время.

Нельзя применять разные виды батареек, а также старые с ноутбука. В сборке у всех аккумуляторов должен быть наименьший разбег емкости и характеристик. Последние необходимо сравнить со значениями обозначенного напряжения и тока разряда. Например, для сборки аккумуляторного блока питания в 14 вольт нужно поставить контроллер с аналогичным уровнем напряжения, обязательно установить защитную плату. В противном случае во время работы литий-ионный элемент перегреется, произойдет возгорание.

Процесс сборки батареи

Первым шагом надо определить, уместятся ли новые элементы в старый корпус. Надо учитывать, что помимо аккумуляторов придется размещать также плату BMS (о ней ниже). В большинстве случаев места в старом кейсе не хватит, и сначала надо попытаться удалить оттуда все лишнее (перегородки, излишние крепления и т.д.)


Удаление излишних элементов из корпуса АКБ с помощью фрезы.

Альтернативный вариант – «напечатать» новый корпус на 3D-принтере. Не у всех есть такая возможность, но если получится – элементы можно разместить оптимальным образом.


Корпус, выполненный на 3D-принтере.


Литий-ионый элемент с полосками для пайки.

Из какого материала сделаны полоски – неизвестно (производители уверяют, что из никеля), но паяются они легко. Это значит, что можно исключить кислотный флюс и пользоваться обычным составом на основе канифоли. Исключается дополнительный фактор коррозии.


Элементы, спаянные в батарею.

Если есть желание, можно вклеить в корпус миниатюрный цифровой вольтметр или индикатор напряжения в виде световой полосы. Удобство использования немного повысится. Подключается такое устройство параллельно цепочке аккумуляторов через кнопку – чтобы не увеличивать разряд батарей в паузах работы.


Установка индикатора напряжения.

Следующим шагом надо установить в корпус плату BMS и подключить ее согласно схеме.


Установка платы балансира и стойки силовых контактов.

К контактной группе плата подключается проводниками сечением не менее 2,5 кв.мм. Для этого удобно использовать провода в мягкой силиконовой изоляции – она не боится перегрева (он может возникнуть при пайке или во время работы).

На этом замена аккумулятора закончена, можно окончательно собирать блок аккумуляторов, заряжать батарею и пробовать шуруповерт в работе.

Трансформаторный блок для питания шуруповерта

Трансформаторными источниками питания называются такие приборы, в которых располагается понижающий входное напряжение трансформатор. Помимо него, в таких блоках установлен диодный выпрямитель и конденсатор фильтра. Конденсатор сглаживает пульсации выходного напряжения. По сути, трансформатор выдает напряжение того же вида, что и в сети 220 вольт, а точнее, синусоидальной. При работе от бесперебойных источников его форма может быть совсем несинусоидальной. Форма выпрямленного напряжения непостоянна во времени, поэтому необходима установка элемента, поддерживающего выходное напряжение постоянной величины, что выполняется на сглаживающем конденсаторе.

Плюсы трансформаторных блоков:

• Простота и надежность. • Составные элементы легко найти в продаже. • Отсутствие частей, создающих радиоволновые помехи.

Особенности переделки

В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.

Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.

В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.

Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.

Переделка на литиевые аккумуляторы 12 вольт

Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.

Переделка на литиевые аккумуляторы 18 вольт

Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.

Но так ли хороша эта замена?

Замена аккумуляторов на литиевые в шуруповертах любых моделей, включая Интерскол, Макита, позволит дозаряжать их после непродолжительной работы без уменьшения емкости. Этот вид батарей отработают большее количество циклов заряда-разряда. Как только они исчерпают свой ресурс, их легко можно поменять. Время зарядки литиевых аккумуляторов колеблется от 1 часа до 3, а у никель-кадмиевых – 13-15.

Есть и другие плюсы:

  • фактически отсутствует эффект памяти;
  • низкий саморазряд;
  • большая плотность энергии на единицу массы.

Из минусов – дороговизна. Литиевые аккумуляторные элементы запрещено заряжать выше 4.2 вольта и разряжать ниже 2.7 В. По этой причине в шуруповерт дополнительно подключают и устанавливают контроллер заряда-разряда. Зарядное устройство для кадмиевых батарей после переделки не всегда подходит для зарядки аккумуляторов. Может нужно будет его доработать либо использовать универсальную зарядку.

Точечная сварка считается лучшим способом соединения элементов батареи

Как восстановить аккумулятор шуруповерта в домашних условиях

Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.

Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.

Для работы понадобятся инструменты и материалы:

  • отвертка;
  • тестер;
  • паяльник;
  • олово (с малокоррозийным флюсом).

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.

Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.

Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.

Восстановление аккумулятора шуруповерта 18 вольт

18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.

Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.

Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»

Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.

Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.

Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.

Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.

Какие меры следует соблюдать, чтоб не разрушить литиевый аккумулятор?

По причине ограничений технологии показатель заряженности литиевых аккумов не обязан быть выше 4,25-4,35 В. Разряд не должен доходить до показателя 3.2,5-2,7. Это условие указывается в техническом паспорте для каждой определенной модели. При завышении этих значений можно без проблем вывести устройство из строя. Используются особые контроллеры зарядки и разрядки, которые сохраняют напряжение на литиевой ячейке в рамках нормы. Переделка шуруповерта на литиевый аккумулятор с контроллером защитит устройство от сбоя при работе.
Показатель напряжения литиевых аккумов кратен 3,7 В (3,6 В). У Ni-Mh-моделей Данный показатель составляет 1,4 В. Это явление объяснимо. Номинальное напряжение в литиевых устройствах сохраняется на отдельной ячейке. Литиевый аккумулятор 12 вольт никогда собран не будет. Номинал будет равен 11,1 В (три поочередные ячейки) либо 14,8 В (четыре поочередные ячейки). В дополнение, показатель напряжения литиевой ячейки изменяется во время работы при работоспособной версии зарядке на 4,25 В, а при рабочий вариант разрядке. на 4.5,5 В. Показатель напряжения 3S (3 serial. три поочередных соединения) будет изменяться при функционировании приспособления от 12,6 В (4,2х3) до 7,5 В (3.2,5х3). Для 4S-конфигурации Данный показатель колеблется от 16,8 до 10 В.
Переделка шуруповерта на литиевые батареи 18650 (большинство изделий обладает конкретно этим размером) просит учета различия в габаритах с Ni-Mh-ячейками. Поперечник ячейки 18 650 равен 18 мм, а высота составляет 65 мм

Важно подсчитать, какое количество ячеек поместится в корпусе. При всем этом следует держать в голове, что для модели с мощностью 11,1 В для вас необходимо количество ячеек, кратное трем

Для модели с мощностью 14,8 В — четырем. Еще должен поместиться контроллер и коммутационные провода.
Устройство для зарядки для аккума на базе лития отличается от приспособления для Ni-Mh-модификаций.

По тексту статьи будет рассмотрено, как происходит переделка шуруповерта на литиевые батареи Li-Po. Инструмент укомплектован парой Ni-Mh-аккумуляторных батарей с показателем напряжения 12 В и емкостью 4,6 Ач. Будет рассмотрена переделка шуруповерта Hitachi. Литиевые батареи обеспечат устройству долговременную службу.
