Как поменять диск на циркулярной пиле?
Новое полотно нужно устанавливать в следующей последовательности:
- Очистить шкив и защиту от скопившейся грязи, опилок.
- Проверить правильность направления пилящих зубцов в соответствии со стрелкой, находящейся на защите.
- Надеть полотно на шкив и опустить нижний защитный щиток.
- Установить прижимную шайбу и закрутить болт. Еще раз затянуть его при утопленном блокирующем шпинделе.
Фактор, который часто упускается из виду — наличие долговечных расходных материалов для приобретаемой пилы. Например, для каждого вида работ рекомендуется применять конкретный тип расходников: для быстрого реза с редкими крупными зубьями, для чистого пропила — с множеством мелких зубьев.
Мощность и скорость
У дисковых циркулярных пил электродвигатели с характеристикой мощности выраженной в ваттах (Вт), а у беспроводных моделей в вольтах (В). Эти цифры показывают потребляемую мощность двигателя, но они дают приблизительное представление о том, как пила будет работать под нагрузкой. Например, для нечастых работ по дому подойдут пилы с потребляемой мощностью 1000 -1300 Вт. Для интенсивной эксплуатации выбирают пилы от 1500 Вт.
Скорость обозначается в оборотах в минуту (об/мин), и производители указывают этот параметр без нагрузки.
Для беспроводных моделей емкость аккумуляторной батареи указывается в вольтах и составляет не менее 18 В или выше. Ампер-часы (Ач) также важный показатель для аккумуляторных: чем выше показатель, тем дольше можно работать на одном заряде акб.
Материалы
Падение циркулярной пилы распространенное явление, большинство поломок связано именно с ним. Первые компоненты, которые страдают при этом: подошва и защитный кожух. Алюминиевые подошвы легкие и маневренные, но при падении легко гнуться. У литой подошвы больше шансов пережить падение на бетон, но и весить такой инструмент будет больше.
Диаметр диска и глубина пропила
У большинства сетевых моделей стандартный диаметр 190 мм, который совершает пропил под углом 90 градусов на глубину до 67 мм. У моделей чуть компактнее —165 мм глубина пропила до 55 мм. Самый большой показатель глубины пропила 125 мм при использовании диска 355 мм у Makita 5143 R. Компактные или подрезные пилы оснащаются диском 140 мм, которые дают максимум 40 мм глубины резания.
Пильные диски
Для работы с различными материалами, таким как дерево, керамика, камень, пластик, применяются различные виды пильных дисков. Отрезные круги для плитки специально разработаны для резки керамики и не используются ни для чего другого. То же касается кругов для каменной кладки, предназначенных для резки бетона и камня. Диски по дереву и ламинату диаметром 190 мм наиболее распространенные и, как правило, менее дорогие, с большим разнообразием доступных вариантов исполнения по количеству зубьев.
Глубина пропила под углом 45
Большая часть циркулярных пил способна делать пропил под углом 45 за счет поворота и фиксации подошвы. Глубина пропила под углом 45 будет меньше чем под прямым.

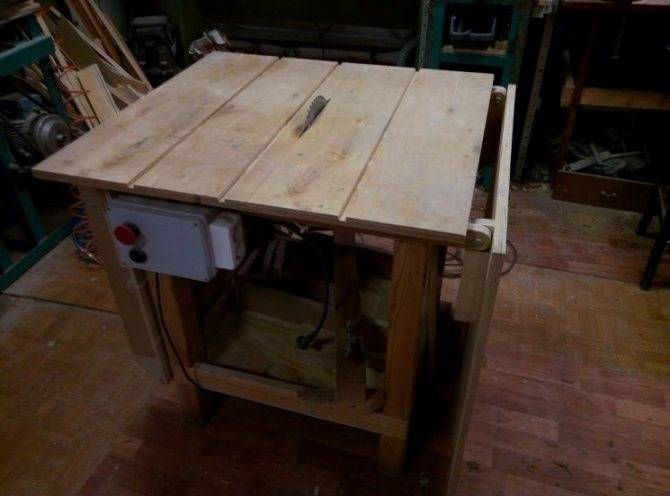

Как собрать стационарную циркулярную пилу
Для более удобной работы со станком умелец изготовил передвижной упор на направляющих для мебели.
Алюминиевый уголок послужил для продольного упора.
Чтобы его отрегулировать, следует ослабить болты и передвинуть на нужное для дальнейших работ расстояние.
Однако в таком положении пилы будут потеряны 10–20 мм.
В основании параллельно оси вращения вала пилы избрал сквозной паз шириной, равной поперечнику крепёжной шпильки. С одной из стороны основания эта шпилька фиксируется гайкой с большой шайбой, проходит через опору, и сверху на неё также навинчивается гайка с шайбой. Если необходимо передвинуть заднюю бабку, довольно мало отпустить верхнюю гайку, установить бабку в необходимое место и вновь затянуть гайку.
Это позволяет обрабатывать на станке детали разной длины. Потом на опоре, на полосы оси вращения вала, установил конусный центр для фиксации обрабатываемой заготовки.
Распиловочный станок из ручной циркулярки
Циркулярный станок из ручной пилы – Универсальные козлы
Самодельный распиловочный станок. видеоклип стол для ручной циркулярки в кустарных условиях самодельная малый — экскаватор циркулярная пила видео сд
Как циркулярку сделать стационарной – Циркулярная пила своими силами
Стол для циркулярной пилы самостоятельно, чертежи и фото
Станок циркулярка из ручной циркулярной пилы в кустарных условиях. – MicPlay – Fastest HD Videos Portal
Циркулярный станок из ручной циркулярной пилы своими
Разборка инструмента
Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.
- Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
- Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
- Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
- Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
- На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
- Также открутите винты, удерживающие подвижный кожух пилы.
Отсоедините оба защитных кожуха от электропилы.
- С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
- Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
- Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
- Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
- Выкрутив крепеж, разъедините оба узла.
- В отсоединенной части корпуса двигателя вы увидите катушку статора.
Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.
На этом полная разборка дисковой пилы заканчивается.
Устройство и пильные диски
В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.
Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.
Алгоритм эксплуатации
Ручные и стационарные циркулярные пилы имеют аналогичный принцип работы. Но управление оборудованием имеет некоторые отличия.

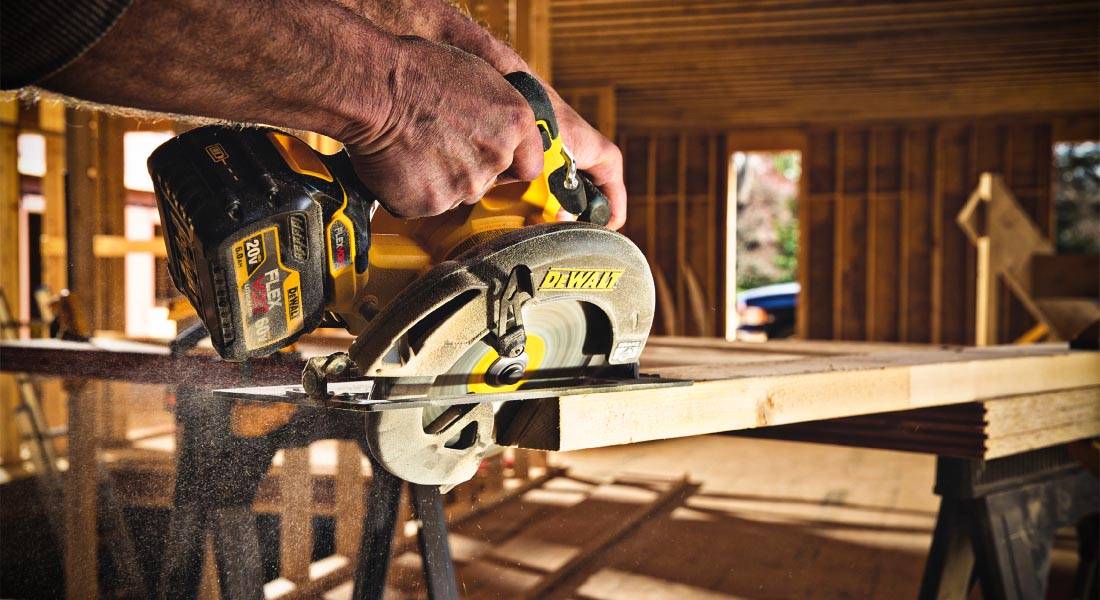

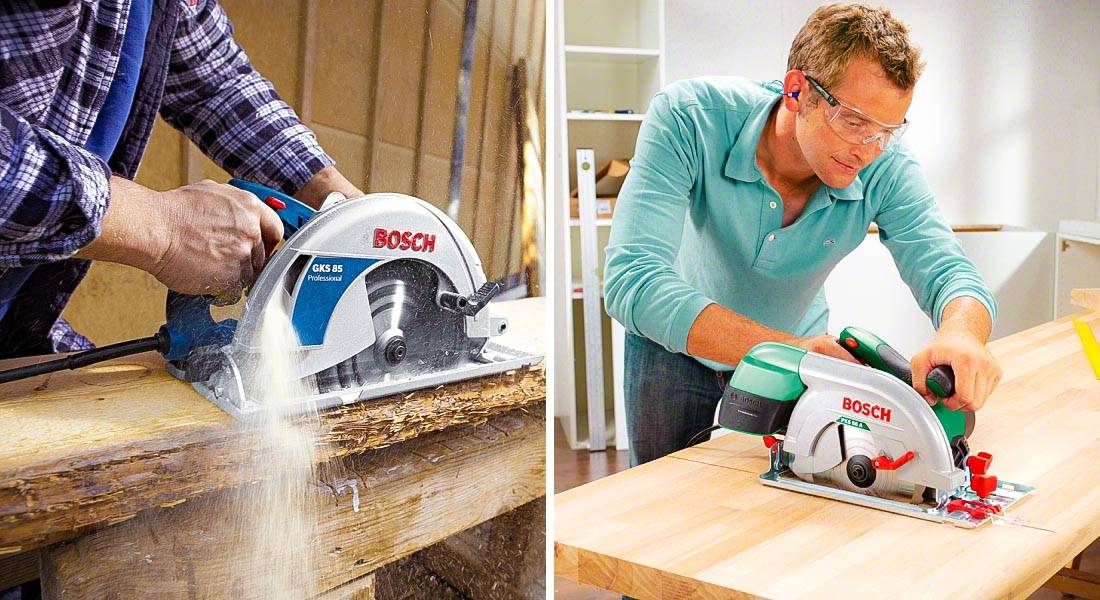

Ручные модели

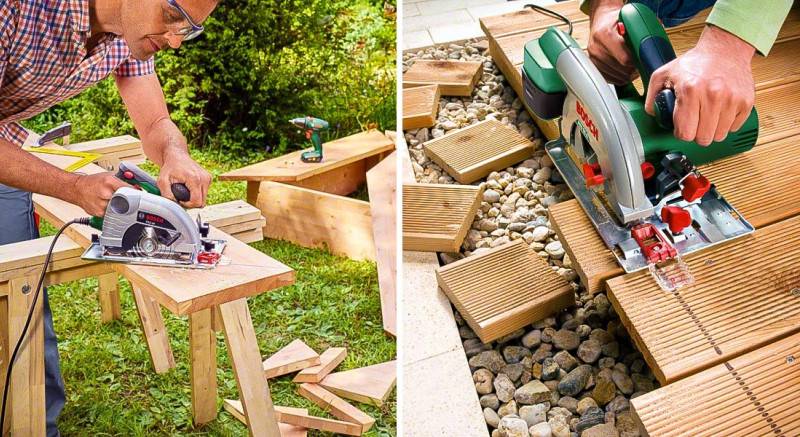

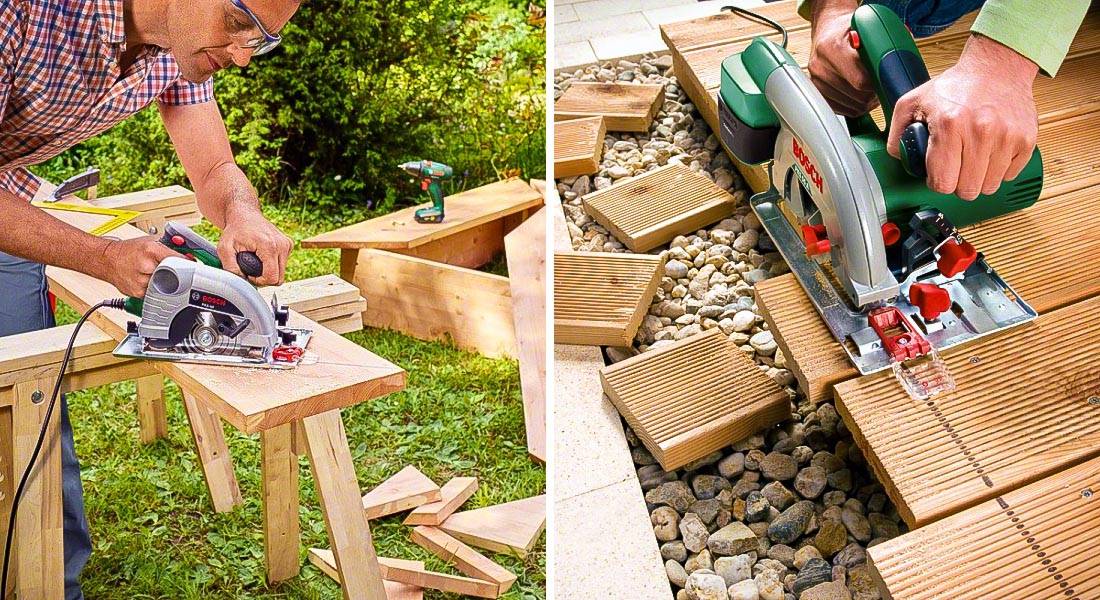

Циркулярная ручная пила – это эффективный и безопасный инструмент. Но все же применение такого оборудования требует соблюдения некоторых эксплуатационных правил:
- Подключение к электрическому питанию. При использовании пилы на удаленных от электросети участках часто применяется удлинитель. Он должен полностью соответствовать мощности циркулярного инструмента. Перед его подключением следует проверить целостность изоляции кабеля. При подключении пилы к сети следует проверить, чтобы переключатель на устройстве был выключен.
- Крепление материала. Древесину, предназначенную для распила следует хорошо зафиксировать на ровной поверхности. Для этого материал располагают на верстаке и закрепляют до полной его устойчивости.
- Установка глубины пропила. Необходимый показатель определяется с помощью специальной шкалы на инструменте. При распиле бруска диск не должен выступать за пределы материала иначе может испортиться верстак. Поэтому рекомендуется фиксировать глубину пропила немного меньше необходимой величины.
- После установки всех необходимых параметров следует привести в движение режущий механизм. Начинать распил следует только при вращающемся диске. Движение пилы вдоль материала должны быть плавными и ровными.
По окончании рабочего процесса ручной циркулярный инструмент следует обязательно отключить от сети.
Стационарные модели
Применение циркулярных станков имеет свои эксплуатационные особенности. Чтобы произвести распил древесины необходимо:
- Установить на оборудовании переключатель в положение «отключено. Только после этого можно подсоединять кабель к электрической сети.
- Подняв ручку отрегулировать и зафиксировать высоту среза диска согласно размерам подготовленного для распила материала.
- Проверить положение направляющей планки и пильного диска. Их расположение между собой должно быть обязательно параллельным.
- Запустить циркулярный станок и выполнить продольный разрез древесного материала. Распил одной доски должен производиться однократным подходом.
Использование стационарной циркулярной пилой После обработки всего материала следует отключить переключатель на оборудовании, который останавливать вращение диска, и отсоединить инструмент от электрической сети.
Рабочий процесс
После того как проект готов и закуплены все комплектующие можно приступить к процессу по сборке. Станок из циркулярной пилы, сделанный своими руками собирается следующим образом:
При помощи болгарки и точильного станка производятся заготовки для будущей конструкции. Они должны быть прочными и соответствовать размерам, указанным в проекте.
Ремонт компрессоров своими руками: основные виды неисправностей и способы их устранения (видео и 90 фото)
Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)
Удивительные изобретения своими руками: 105 фото, варианты изобретений и схемы изготовления в домашних условиях
Проверяется работоспособность собранной конструкции, и устанавливается столешница.
Стол для ручной циркулярной пилы своими руками
Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.
Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).
Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Interskol, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.
Нам понадобится:
- фанера толщиной 15–20 мм;
- брус 5050 мм;
- доски, примерно 50100 мм;
- выключатель;
- розетка;
- саморезы;
- лак;
- клей ПВА;
- ролики;
- металлические уголки.
Ручная циркулярная пила с креплением к столу может стать отличным подспорьем для тех, кто любит работать с древесиной. Если пиломатериал вам приходится раскраивать довольно часто, то стоит потратить один день на изготовление такой конструкции, которая прослужит долго и позволит повысить производительность труда.
Варианты изготовления станка для работы по дереву
На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.
Наиболее распространенными вариантами привода являются:
- привод от ручной дисковой пилы;
- станок с мотором от стиральной машинки.
Как сделать стационарный распиловочный станок — пошаговое руководство
При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:
- деревянные бруски;
- лист OSB или фанеры;
- крепежные метизы;
- дрель с набором сверл;
- ручная дисковая пила.
В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:
- Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
- По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
- Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
- Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
- В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
- Короб фиксируется со столом при помощи металлических уголков и шурупов.
- Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
- После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.
Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.
Самодельный отрезной станок с приводом от стиральной машинки
Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.
Распиловочный станок из дрели в домашних условиях
Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.
Ремонт элементов двигателя
На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.
Защита электродвигателя циркулярки.
Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект — износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.
Неисправность ротора и статора — распространенная проблема. Ее основные признаки — сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).
Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

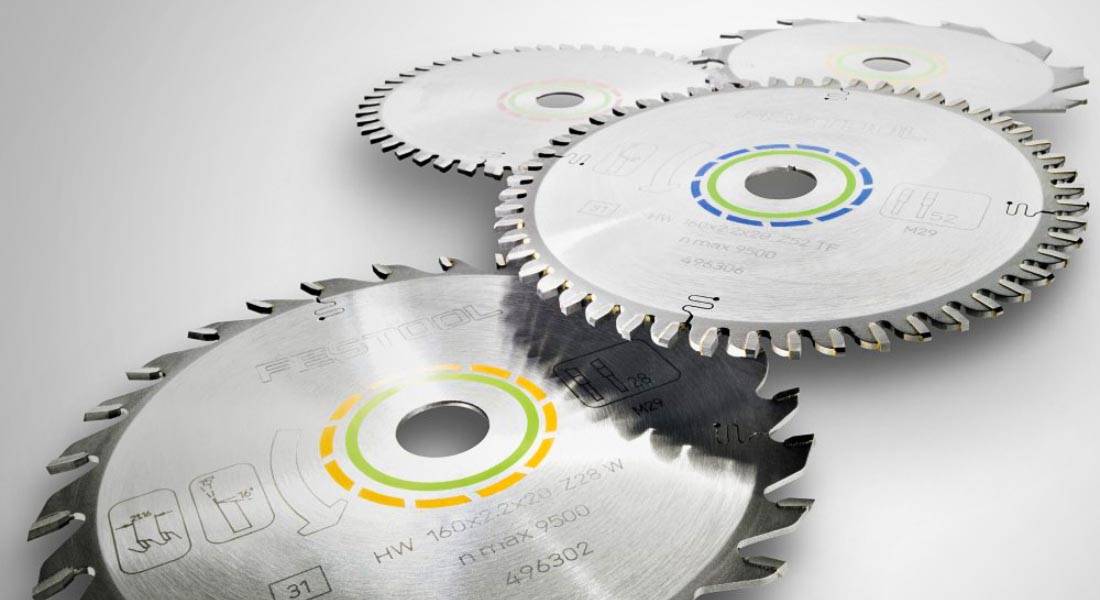

Виды пильных дисков
Классификация по назначению пильного диска
Пильные диски циркулярной пилы используются при распиле различных материалов, начиная от мягкого дерева и заканчивая плотным металлом. При выборе пильного диска вы должны определиться с тем, какой материал будет подвергаться обработке, так как это играет большую роль в производстве. Перед вами список основных материалов, выбор диска напрямую связан с этими знаниями:
- древесина любой породы;
- фанера, ДСП, ламинат, ДВП, то есть изделия из дерева;
- полимерные изделия, в том числе, полистирол и оргстекло;
- камень природного происхождения;
- мягкие металлы, например, алюминий или медь.
Классификация по способу изготовления пильного диска
В данной классификации существует всего два вида пильного диска: монолитный и твердосплавный диск.
- Монолитные пильные диски изготавливают из сплошного металла. В этом случае используется высокоуглеродистая сталь, ведь, как правило, высокоуглеродистые материалы достаточно прочны, меньше подвергаются изнашиванию. Также, в качестве материала, используется быстрорежущая сталь.
- Для распила древесины любой породы необходимы диски с очень острыми зубьями. Они эксплуатируются в распилке поперек и в продольном направлении. Монолитные полотна оснащены множеством острых зубьев, потому что они, по сравнению с твердосплавными, подвержены изнашиванию. И в этом случае требуется периодическая заточка зубьев пильного диска.
- Твердосплавные пильные диски имеют широкий ряд преимуществ перед монолитными. Во-первых, само полотно состоит из закаленной стали высокого качества. Во-вторых, на зубья напаяны вставки, их принято называть «напайки».Это делается для того, чтобы усилить обычную сталь более прочным металлом. Чаще всего напайки изготавливают из кобальта или карбидов вольфрама. Из-за этих преимуществ твердосплавные диски пользуются высокой популярностью.
- Если монолитные диски используются только при обработке древесины, то твердосплавные подходят почти для всех материалов, которые применяются в строительстве. Они отличаются надежностью и повышенной прочностью. Также не требуют частой заточки, и отсутствует надобность в разводе зубьев. Довольно хороший и чистый рез на высокой скорости вращения диска.
Стационарная установка
Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.
Циркулярный станок имеет следующие преимущества:
- Такое оборудование позволяет делать более качественные и глубокие распилы.
- Станок гораздо удобнее ручного оборудования.
Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
Запчасти для дисковой пилы
Якорь ручной циркулярной пилы
Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.
Ротор для циркулярной пилы
Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.
Статор для дисковой пилы
Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.
Электродвигатель для циркулярной пилы
В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.
Вал для циркулярной пилы
Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.
Устройство и пильные диски
В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.
Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.
Переделка ручной циркулярной пилы в стационарную
Чтобы работать с циркулярной пилой было удобнее.
Изготовить прочный и устойчивый каркас, зафиксировав между собой палеты в верхней и нижней частях с помощью брусков.
На листе фанеры провести леску по центру и найти её середину.
От центра отмерить по 11,5 сантиметров в каждую сторону.
С помощью шуруповёрта засверлить отверстия.
Чтобы диск пилы не задевал края столешницы, паз должен быть шириной 8 миллиметров.
В получившийся паз установить ручную циркулярную пилу
Важно установить пилу ровно: диск не должен касаться столешницы
Зафиксировать пилу при помощи шуруповёрта.
Хомутом зафиксировать кнопку включения пилы.
Перевернуть пилу так, чтобы диск оказался наверху.
Зафиксировать столешницу к каркасу шурупами.
Для распила одинаковых по ширине деталей сделать ограничитель. При помощи линейки с внешнего края распилочного диска отмерить 10 сантиметров с одной и с другой стороны.
По этим точкам зафиксировать планку (ограничитель).
С юности мечтал иметь циркулярку. Но, как-то не сложилось, да и не было гаража или другого помещения, где бы я мог ее разместить и работать.Когда появился гараж, постепенно стал реализовывать свои давние желания.Идею соорудить цыркулярку из ручной дисковой пилы почерпнул из YouTube.Купил почти на шару б/у Эйнхель на 1800 Вт, поставил новый пильный диск и установил пилу в ящик. Сам процесс сборки можно увидеть на фото.Рабочую поверхность стола покрыл несколькими слоями мебельного износостойкого акрилового лака.В качестве продольного упора пока служит обычная рейка.Вместо каретки соорудил временную подвижную фанерную конструкцию.Постоянные упор и каретку сделаю тогда, когда поработав пойму, чего я от них хочу и какими они должны быть по конструкции.Ох и пилит она! Моща! Все что хотел — уже в первые дни пораспиливал))) Для разных гаражных поделок — то, что надо.
Забегая вперед отвечаю на возможные замечания:— да, я понимаю, что все это ерунда и особой точности здесь не будет. Но, тем не менее, это во сто крат лучше, чем пилить ручной ножовкой или искать, кто бы мне фанерку порезал или реечку распустил, да еще и деньги за это платить.— торжественно обещаю не делать на этом станке мебель, по крайней мере в стиле эпохи Людовика XIV…)))
Перечень необходимых материалов: ручная дисковая пила; фанера 11 мм; болты М-8 с мебельной шляпкой; шурупы; выключатель; провод; брус 40х40; направляющие для мебели.
Список инструментов: электрический лобзик; ручная дисковая пила; дрель; шуруповерт; молоток; отвертка; плоскогубцы; линейка.
Основные узлы, материалы, инструменты
Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.
В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.
Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.
Мини циркулярная пила своими руками
Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.
В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.
Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.
Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.
Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.
На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.
На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.
По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.
Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.
А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.
Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.
В практическом плане стационарная циркулярная пила необходима:
для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.
Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:
- пиления;шлифования;строгания;сверления;заточки инструмента.
Техника безопасности при работе
Вследствие наличия вращающегося пильного диска и электромотора самодельный станок для распила дерева является инструментом повышенной опасности. Поэтому при работе на нем следует выполнять следующие правила техники безопасности:
- работать необходимо в защитных очках, перчатках и спецодежде;
- перед началом работ проверить пильный диск на наличие видимых повреждений и дефектов. При их наличии необходимо обязательно заменить диск;
- осмотреть распиливаемые заготовки. В них не должны находиться гвозди, шурупы и другие материалы, которые могут повредить или деформировать пильный диск;
- при работе с заготовками лучше всего пользоваться специальными толкателями, чтобы обезопасить себя от возможного травмирования;
- так как в процессе работы образуется большое количество мелкофракционных опилок, работать необходимо в хорошо проветриваемом помещении и при достаточном освещении;
- для замены пильного диска необходимо выключить инструмент и дождаться полной остановки лезвия. Остановка руками не допускается.
Станок для распила древесины является необходимым инструментом в обиходе каждого хозяина. Для нечастого использования в быту нет необходимости покупать дорогостоящие заводские агрегаты. При наличии желания и небольшого количества свободного времени его можно изготовить самостоятельно.
Станок с маятниковой подвеской двигателя
Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.
Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.
