Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.
Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!
Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.
Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.
6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.
- Мотоцикл «Урал».
- Мотоцикл «Иж».
- Мотороллер «Муравей».
- Другой мотороллер (скутер).
- Автомобиль «Нива».
- Автомобиль «Ока».
Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.
Помимо деталей (комплектующих) для квадрика его создателю понадобятся:
- сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
- набор оборудования и инструментов;
- чертежи.
Универсальные мотоблоки – возможность для экспериментов
Если владелец приусадебного участка в состоянии работать с разным слесарным инструментом, то ему не составит особого труда придумать новые способы применения мотоблоков, а не только по их прямому назначению для культивации почвы. В первую очередь такая возможность появилась благодаря грамотно спроектированной конструкции моторизированного блока. Поэтому домашнему мастеру не составит особого труда сделать самоделки для такого оборудования путём навешивания на него различных усовершенствованных устройств. При этом на прилавках магазинов уже существуют готовые конструкции для расширения функционала мотоблока.
Дополнительные приспособления
Продаются мотоблоки с минимальным количеством комплектующих. Однако фрезы и стандартного плуга для выполнения всех сельхоз работ недостаточно. Как улучшить мотокультиватор с помощью подручных материалов? С помощь инструментов, которые есть в каждом доме можно расширить возможности мотоблока. Оборудование, которое можно изготовить самостоятельно:
- Установка на мотоблок граблей для уборки мусора, листьев, сена. Такое простое приспособление ускорит осенне-полевые работы, позволит за считанные минуты очищать большие участки от мусора. Для изготовления граблей будет нужно: несколько метров арматуры с сечением 8-12 мм и полоска листового металла. Арматура, нарезается на отрезки длинной 10 см и приваривается к пластине в несколько рядов с промежутком 3-5 см. Для увеличения маневренности грабли можно оборудовать роликовыми колесами.
- Прицеп и телега, помогут перевезти габаритные грузы. Тележку можно изготовить из подручных материалов – швеллера и старых колес от автомобиля, металлического профиля и досок. Сцепление делается стандартным как для тракторов и автомобилей.
- При желании можно изготовить картофелекопалку, окучник и бороны, которые по качеству не будут уступать покупным.
Плуги для мотоблоков
Еще одно приспособление для обработки почвы с помощью мотоблока — плуг. Выделяются такие виды плугов:
- Самый простой в использовании – однокорпусный, так же известный как плуг Зыкова.
- Реверсивный плуг для мотоблока: поворотные или оборотные. Верхняя часть с загнутым пером, которое в процессе вспахивания переворачивает землю. Универсальное приспособление, которое легко справляется со вспахиванием тяжелых грунтов. Быстро справляется с обработкой участков с глинистой и болотистой почвой.
- Роторный плуг для мотоблока имеет сложную конструкцию. В зависимости от количества лемех есть двухкорпусные и трехкорпусные модели. Активные лемехи сбрасывают землю только в одну сторону, а пассивные сравнивают грядки и приподнимают их. Обработка земли таким плугом имеет ряд преимуществ: грунт максимально насыщается кислородом; уменьшается износ шин и расход топлива; после обработки не остается больших комьев земли.
- Ротационный плуг для мотоблока дает неограниченные возможности. Во время работы ось поворачивается, а с ней и пласты грунта. Легко вспахивает даже очень твердый грунт на глубине около 30 сантиметров. Различаются лопастные, барабанные, лопаточные и шнековые плуги. Приспособления первого типа оснащены жестким толкателем, могут состоять из пружинной пластины или быть комбинированными. Агрегаты второго типа оснащены диском с лопастями, вращающимися во время работы. Плуг с дисковым ножом для мотоблока подходит для проведения работ в начале весны, он хорошо справляется с мокрым грунтом.
Любой из вышеперечисленных плугов можно изготовить самостоятельно, учитывая конструктивные особенности и следуя инструкциям и схемам. Так же можно усовершенствовать уже купленный плуг.
Благодаря расширению возможностей мотоблок становится универсальным. Применять его можно для решения самых разных задач от полевых работ до уборки снега в зимний период.
1 Мотоблок на базе мотороллера Муравей
Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.
Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.
Фирменный мотоблок Муравей
1.1 С чего начинать изготовление агрегата?
Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:
- Рама.
- Двигатель.
- Ходовая часть на базе двух колес.
К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:
1.2 Рама для мотоблока
На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

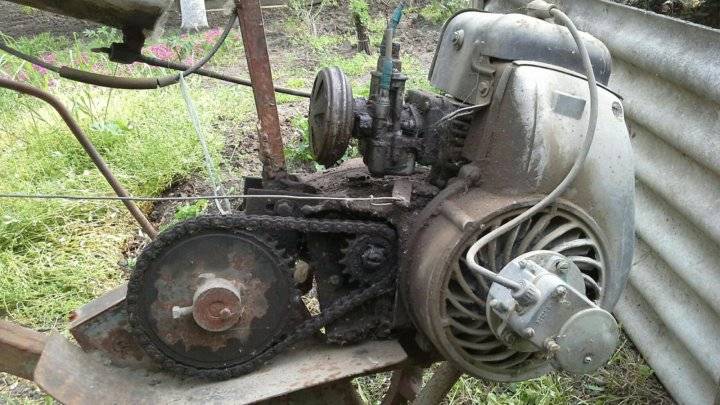

Самодельный мотоблок с мотором от Муравья
1.3 Двигатель мотоблока
При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.
1.4 Цепной редуктор
С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.
Самодельный редуктор для мотоблока
1.5 Самодельные колеса
Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.
Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.
Основные недостатки мотороллера и его модернизация
Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.
По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:
- неудачная схема электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду;
- непроработанное устройство КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта;
- небольшая разница в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.
Наиболее распространенными эксплуатационными недостатками считаются:
- неустойчивое зажигание на Муравей требующее частых регулировок;
- малый срок эксплуатации тормозных колодок;
- потеря гидравлической жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов;
- нарушение работоспособности электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента;
- возникновение трещин в раме;
- течь масла в КПП.
Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:
- Сколько это будет стоить?
- Как будет выглядеть измененный Муравей?
- Как найти и собрать необходимые материалы для модернизации?
- Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
- Сколько уйдет времени на переделку?
После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:
- Установка самосвального кузова для перевозки сыпучих грузов.
- Изменение дизайна внешнего вида.
- Монтаж сцепного устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.
Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый мотоцикл М 72 Урал и легкий дорожный мотоцикл для села Минск 125.
Предыдущая запись Иж Юпитер 3 — технические характеристики, обзор
Следующая запись Иж Юпитер 4 — технические характеристики, улучшение
Как сделать мотоблок своими руками
Работа началась с «Муравья», вернее двигателя от мотороллера марки Т-200. Для начала перебираем. Затем делаем раму – свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама крепится жестко тремя опорами к двигателю.
Следующим этапом сборки явилась установка карбюратора, магнето, воздушного фильтра, глушителя. Для того, чтобы защитить двигатель от перегрева, пришлось придумать сверху крышку для принудительного охлаждения.
Цепную передачу сделали приводом от двигателя к валам с фланцами (они подошли от обычного комбайна). Важным моментом является что, частота вращения валов может быть отличной при правильном подборе шестеренок, но все равно надо аккуратно рассчитывать размер нижнего картера на раме. Если увлечься одной частотой, рама просто пойдет поверху и не достанет земли. Передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1
Внутри все должно смазываться маслом – для этого сделаны люки слива и залива.
В качестве руля – обычная металлическая труба (для регулировки высоты можно телескопическую трубу взять от старого пылесоса). Работает агрегат на первой передаче, хотя КПП предусмотрено аж три. Заслонкой карбюратора управляют вручную. Впереди у мотоблока колесо, от его установки зависит насколько глубоко нужно вспахать грунт, да и не особо тяжело управлять. Вес у конструкции получился приличный – чуть меньше 90 кг.
Насадки сделал из уголка и труб, на валу они фиксируюся шпонкой в паз, что бы не было осевого перемещения зажимаем болтом. Захват по ширине -1м. 20см.
По результатам испытания выяснилось – двигатель достойно выдерживает проход по целине, можно вспахать поле на штык лопаты, пройдя по полю 2-3 раза, на ранее обработаном грунте повторного прохода не требуется. Из-за тяжелого веса не особо поворотлив, но в огороде, где нет кустов, отлично работает. Когда самодельный мотоблок необходимо переместить, вставляю колеса, которые крепятся сквозными болтами.
Для этого же агрегата замыслил сделать специальную кузовную подставку для перевозки в кузове, так же в планах уменьшить размер колес и изготовить плуги, окучиватель и картофелекопалку.
Авто самоделки своими руками, вездеходы, трактора и мотоблоки
Умелец построил самодельный минитрактор из запчастей от мотороллера «Муравей». Конструкция трактора показана на этих фото:
Минитрактор оборудован редуктором от грузового мотороллера, привод на задние колёса осуществляется цепной передачей.
На мини трактор установлен бензиновый, одноцилиндровый, двухтактный двигатель от мотороллера «Муравей», его мощность составляет 11 л.с.
Фотоотчёт Переделка мотороллера Муравей на магнето
Только что закончил капиталить двигатель «Муравья» и решил написать небольшой отчет по установке магнето. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова.
Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Плюс ко всему у меня во дворе стоял еще один «Муравей», тоже кем-то переделанный под магнето, но магазинную проставку к которой крепится магнето с него в свое время кто-то «накернил»… Пришлось покупать новую проставку и хозяин заодно прикупил муфту. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим.
Целесообразность установки магнето
Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…
Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!
- Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
- Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
- В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
- В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
- В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.
Покупаем в ближайшем магазине проставку (у нас она стоит 450 р), муфту (100 р) и магнето (БУ от 1500 и выше…).
Установка
Прикручиваем муфту к ротору диностартера прям поверх вентилятора. Вариант крепления муфты болтами впотай как по мне выглядит более предпочтительно.
Чем вариант с обычными болтами.
Выламываем из улитки охлаждения защитную решетку.
Круглым напильником выравниваем изнутри улитку так, чтобы в нее зашла проставка. Вставляем проставку в улитку, размечаем по проушинам крепления проставки отверстия. Сверлим отверстия и нарезаем в них резьбу М6 основной шаг.
Устанавливаем магнето и вуаля!
Династартер
Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.
Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка. Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере. У него могут быть три основных причины неполадок:
- затруднение работы ротора (попадание в коллектор грязи или скопление пыли);
- зависание, либо износ щеток;
- нарушение целостности электрооборудования.
Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда. Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти.
Монтаж рамы и двигателя.
Создание квадроцикла начинается с конструкции рамы и монтажа двигателя. Работа выполняется в следующей последовательности:
Модернизация рамы мотоцикла – первым делом нужно немного переделать раму «Муравья» своими руками. На этом этапе нужно переустановить подседельные стойки, приварить багажник, который можно сделать из тонкостенных трубок.
Модернизация передней рамы мотоцикла – завод-изготовитель выпускал мотоциклы как трехколесное транспортное средство, и если с задней осью возиться не придется, то переднюю нужно будет переделать своими руками.
Монтаж подвесок, осей и колес на уже готовую раму будущего квадроцикла. Если вы не располагаете возможностью установить независимую подвеску, которая будет создавать дифференциал, то просто монтируйте колеса на оси со звездочками.
Монтаж задней подвески
На самодельные квадроциклы важно установить классическую подвеску вместе с уже использовавшимися кулаками. Новые окажутся очень жесткими, что будет вызвать дискомфорт в эксплуатации домашнего вездехода.
Установка двигателя
Закрепляя движок, после того как прикрутите его к раме, нужно будет соединить его вал с передачей. Для этого рекомендуется использовать цепную передачу.
Самодельная пилорама с двигателем от мотоблока
Домашняя пилорама незаменима при строительстве. Сделать такое изобретение можно с помощью двигателя от мотоблока. Мотор должен иметь довольно большую мощность – от 13 л.с. Самостоятельно можно изготовить пилораму с ленточной пилой. Удобство такой конструкции в ее небольших размерах и мобильности, она легко собирается и разбирается.
Основой служит рама и 2 направляющие трубы, на которые устанавливается каретка. На нее крепятся рабочие колеса, одно из которых ведущее (на него устанавливается ременная передача). Двигатель также устанавливается на каретку. В самом конце производится натягивание ленточной пилы с помощью натяжителя.
Конструкция получается малогабаритной, но достаточно мощной. Толщина спила регулируется вручную. Главное преимущество самодельной пилорамы – ее цена.
Фотоотчет: Разборка двигателя мотороллера «Муравей»
Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).
Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.
Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.
Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»
Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.
Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.
Вынимаем из картера вал механизма кикстартера.
Моторная цепь оказалась сильно растянутой и подлежит замене.
Откручиваем фасонные гайки на нажимном диске сцепления.
Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.
Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.
Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.
Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.
Откручиваем четыре гайки и снимаем головку блока цилиндров.
Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак. Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу
Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.
Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»
Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.
Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.
Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.
А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.
Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.
Пример, где канал был перекрыт прокладкой:
Пример, где канал был перекрыт герметиком:
А теперь результаты:
Изношенный сальник.
Разрушенные ролики коренного подшипника.
Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»
Двигатель
Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.
Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается
Второе отличие заключается в принудительном охлаждении двигателя
Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно
Сцепление механическое с тросовым приводом от рычага на руле
Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано
2 Муравей-1 — характеристики и особенности
Мотоблок Муравей-1 (Первый) предназначен для культивирования песчаной и глиняной почвы и подготовки ее к посадке овощей.
Так же при помощи Муравья можно обрабатывать сухую рыхлую землю.
- модель двигателя — BS170F/P;
- мощность двигателя — л.с. 7;
- количество скоростей — 1 назад и 2 вперед;
- объем топливного бака/картера — 3.6 л/0.6 л;
- трансмиссия — ремень-цепь;
- глубина вспашки — 100-300 мм;
- ширина вспашки — 750 мм;
- комплектность от 4 до 6 фрез;
- запуск — ручной;
- размер колес — два колеса 4.00-8″;
- вес до 90 кг.
2.2 Особенности
Мотоблок Муравей-1 — один из самых популярных мотоблоков, укомплектованный четырехтактным мощным бензиновым двигателем. Изменение оборотов происходит плавно без рывков при помощи рычага регулировки оборотов, который расположен под большим пальцем правой руки.
При вспашке или культивации исключено затаптывание обработанной почвы благодаря повороту рукоятки в горизонтальную плоскость. Резина колес имеет широкий протектор, что обеспечивает лучшее зацепление с грунтом. Работа оператора обеспечивается безопасностью благодаря двум защитным крыльям.
Муравей-2 имеет такие же характеристики и особенности, как и мотоблок Муравей-1. Если вы располагаете достаточным количеством средств, то можно приобрести уже готовый мотоблок в специализированном магазине. Но при ограниченном бюджете можно своими руками собрать мотоблок из старого металлолома и запчастей.
К сожалению, приходится констатировать, что готовые культиваторы и мотоблоки, которые представлены в наших магазинах, рассчитаны на не особо большую производительность – на дачные 6 соток.
Есть промышленные поприличней, но цены на них кусаются. А что же делать тем, у кого этих соток почти 20? Идея смастерить самому такой мотоблок пришла внезапно, причем не мне, а соседу – художнику. Он придумал, а уже я доработал.
Как поставить двигатель от мотоблока на велосипед
В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.
Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.
Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.
Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.
Что можно сделать из двигателя от мотоблока
Самоделка с двигателем от мотоблока может существенно сэкономить семейный бюджет, а также облегчить различные работы на участке.
Из мотоблока можно сделать следующие изобретения:
- Транспортные средства (мини-трактор, вездеход, квадроцикл, мотоцикл, снегоход, мотобуксировщик)
- Стационарное оборудование (пилорама, электрогенератор, насос, токарный станок)
- Сельхоз техника (погрузчик, снегоуборщик)
Транспортные средства, сделанные на базе мотоблока или его двигателя не пригодны для использования на трассах и других оживленных дорогах, предназначаются для перевозки грузов по участку, а также для передвижения по сельской местности. Максимальная скорость таких устройств – 60 км/ч.
Основание транспортного средства (рама) и колеса должны быть приспособленными к большим нагрузкам, а сам двигатель подбирается из расчета общего веса устройства, веса грузов и цели оборудования, например, для велосипеда достаточно мотора до 5 л.с., для снегохода мощность двигателя должна быть выше (7 л.с.).
Создание стационарного оборудования и сельхоз техники может быть сложнее, однако легко найти видео с подробными инструкциями.
