Пошаговая инструкция
После того, как все составляющие элементы и инструменты для замены аккумуляторов в шуруповерте подготовлены, можно приступать к сбору. В качестве примера, была разобрана переделка 12 вольтового оборудования на Li-lon батарейку, внутри которого присутствовало 12 NiCd аккумуляторных банок по 1,2 В.
- В первую очередь требуется демонтировать корпус и достать из него встроенный аккумулятор. Для этого нужны кусачки, поскольку сам разъем должен остаться на своем месте.
- Возьмите контроллерный прибор и термопару. Данные элементы необходимо установить в область, где был термодатчик. К слову, если данная деталь еще не извлечена, ее следует убрать. Также нужно помнить о том, что требуется подбирать все детали таким образом, чтобы они смогли поместиться в корпус инструмента.
Так как аккумуляторы не токовые для облегчения их работы было решено ставить по 2 акб в параллель

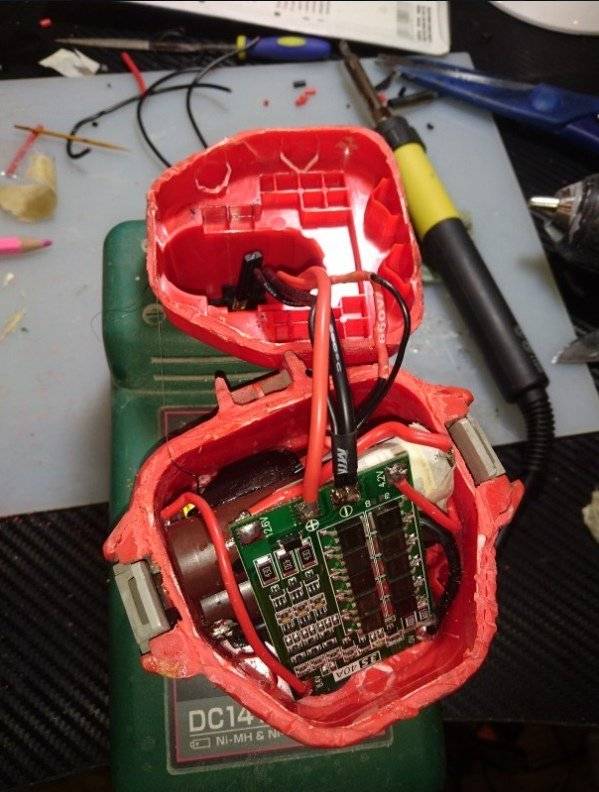

- После этого в строгой последовательности спаяйте все подготовленные детали. По выбранной схеме к плате припаяйте контроллер. Здесь главное не забыть подсоединить балансировочные точки. Для этого на схеме имеется специальный разъем и проводка.
- Завершающим этапом считается подключение вывода на полюс и минус.
- Основная часть работы выполнена, теперь остается все аккуратно укомплектовать в корпус ничего не повредив.
Если в комплекте имелось штатное ЗУ, то с ними не возникнет проблем. Такие устройства вполне подходят для литиевых аккумуляторных блоков. Еще весь заряд будет поступать через контроллер, что полностью исключает вероятность перегрева батареи от скачков напряжения.
Если изначально шуруповерт на 12 вольт, лучше собирать по такой схеме
Многие задаются вопросом, можно ли сделать зарядку, которая будет заряжать два типа аккумуляторов? Схемы на такие приборы существуют, и они рабочие, но использовать подобное ЗУ не рекомендуется из-за разности напряжения аккумуляторных блоков.
Новые аккумуляторные блоки на рынке продаются в среднем около 2000-3000 рублей. А затраты на модернизацию никель-кадмиевых в литий-ионные не превышают 1000 рублей. Поэтому переделка полностью оправдана.
ВИДЕО: Как пересадить шуруповерт на литиевые аккумуляторы (сварка аккумуляторов в батарею)
Информационный сайт о накопителях энергии
Каждый мастер встречается с проблемой снижения работоспособности инструмента, или полного отказа из-за аккумулятора. Производители используют в 12-ти, 14-ти, 18-ти вольтовых шуруповертах аккумуляторы из никель-кадмиевых батареек. Схема последовательной сборки нескольких элементов создает нужное напряжение. Замена никель-кадмиевых батареек на литийевые увеличивает срок службы аккумулятора, облегчая конструкцию. Обязательная установка платы BMS добавляет надежность. Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном, на форм-фактор 18650, оправдана.
Сетевой блок питания для шуруповерта в корпусе от аккумулятора
Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.
Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.
Читайте так же
Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.
Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.
Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.
Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.
Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.
Самодельная схема питания. Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.
Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.
Блок питания легко уместился в корпусе аккумулятора.
Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.
В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
Аккумуляторный шуруповёрт — прекрасный помощник в хозяйстве. Инструмент вместе с мастером работает в доме и в саду, трудится в гараже или в поле. До тех пор, пока не сядет аккумулятор. Количество циклов заряд-разряд у аккумулятора ограничено, батарея портится и от безделья: саморазряд разрушает элементы. В среднем аккумулятор живёт 3 года, после чего его приходится заменять. Спасти инструмент можно, переделав его в сетевой. Переделка выполняется разными способами.
Правила использования
При эксплуатации переделанного шуруповерта надо соблюдать несколько правил:
- Не использовать одновременно аккумулятор и сетевой источник.
- Не подключать электроинструмент к блоку питания длинными и тонкими проводами со стороны низкого напряжения. По ним пойдет достаточно большой ток, поэтому недостаточное сечение может привести к излишнему нагреву и оплавлению изоляции (в худшем случае – к ее возгоранию). Вкупе с излишней длиной проводников уменьшенная толщина жил приводит к значительному падению напряжения на проводе и недостатку напряжения на электродвигателе инструмента. Это значительно уменьшит крутящий момент на валу шуруповерта.
- Если используется блок питания, не рассчитанный на полный ток электроинструмента при остановленном вале, надо тщательно следить за тем, чтобы не перегружать шуруповерт. Нельзя допускать остановки патрона из-за заклинивания сверла в толще материала и т.п. В противном случае наиболее вероятным итогом будет выход источника питания из строя, если у него отсутствует защита от сверхтока. Также возможно возгорание преобразователя напряжения.
- С момента переделки надо будет следить за состоянием и положением электрических шнуров – сетевого и низковольтного. Нельзя допускать, чтобы во время работы проводники перекручивались, пережимались тяжелыми предметами с риском повредить изоляцию.
Соблюдение этих несложных требований позволит переделанному шуруповерту прослужить долго и полностью выработать свой механический ресурс.
Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт
Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.
Таблица: варианты источников питания для сетевого шуруповёрта
| Источник питания | Достоинства | Недостатки |
| Комплектное зарядное устройство шуруповёрта. |
| Зарядное устройство занимает место на столе. |
| Готовый блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Самодельный блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Внешний блок питания | Несложная переделка. |
|
| Блок питания от компьютера |
|
|
Какой литиевый аккумулятор выбрать?
В 7 из 10 случае для шуруповертов применяют 12-вольтовые аккумуляторные батареи.
Величина напряжения — определяющий фактор при выборе. Его можно уточнить в технической документации к прибору, в интернете. Новые батарейки подбирают, учитывая:
- Значение разрядного тока. Шуруповерты работают от аккумуляторов с высоким параметром разрядного тока. Уточнить необходимый параметр для конкретной модели можно в технической документации. Делать выбор батарейки только по ее емкости — ошибка, поскольку основным параметром является ток. Он может колебаться в пределах 15-30 А, иногда до 40 А.
- Характеристики литий-ионных элементов. Аккумуляторы стандарта 18650 должны иметь одинаковые характеристики емкости.
- Количество новых батареек. Расчет выполнить несложно. Соотношение следующее — 3 Ni-CD равны 1 Li-ion. 12-вольтовый старый блок заменяют на блок из 3 литий-ионных элемента.
Рассчитывая число новых источников помнят, что повышенное напряжение (например, вместо 3 Li-ion взамен 10 Ni-CD взять 4 литиевых) увеличит износ оборудования, сократит срок эксплуатации. Но мощность увеличится. Поэтому нужно взвесить все за и против. Не стоит спешить и с установкой источников в инструмент. Первоначально их нужно полностью зарядить.
Что это такое?
Шуруповерт, устройство которого выполнено в соответствии со схемой питания от электросети напряжением 220 В, является одним из самых востребованных современных приспособлений.
Если не брать во внимание наружное оформление, все проводные и автономные шуруповерты по сути не отличаются друг от друга внешним видом: продолговатый корпус содержит соосно расположенные на общем валу электромотор и редуктор с последующим патроном, в котором закреплён рабочий инструмент (бит/сверло/насадка). К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт»
Из рукоятки выходит кабель напряжения от розетки
Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима
Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима
К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима.
По форме корпуса электрошуруповёрты подразделяются на несколько подвидов.
- Пистолетная. Это бюджетный вариант с корпусом, изготовленным из пластмассы. Патрон посажен непосредственно на вал электродвигателя, что говорит о том, что только мощность определяет качественный уровень функционирования инструмента. Недостатком является высокая температура корпуса, что позволяет использовать его только на протяжении короткого времени.
- Т-образный корпус характеризуется смещенной к середине корпуса рукояткой. Многими считается, что это минимизирует напряжение кисти руки, но это спорное утверждение.
- Сетевой шуруповерт-дрель – это классика. В основном такой корпус выбрали для профессиональных агрегатов. Их электромотор вращает биту более плавно, поскольку мощность вращения регулируется планетарным редуктором.
Такие устройства используют и в профессиональной сфере, и в быту, поскольку они очень функциональны. Сразу необходимо уточнить, что электрошуруповёрт может выполнять функции и дрели, и гайковёрта, но об этом речь ниже.
В сфере применения этот универсальный инструмент также можно распределить на типы.
- Хозяйственный. Другое название – бытовой, домашний. Этот тип является не самым мощным, но надёжным. Единственное замечание – он не подходит для длительного беспрерывного функционирования.
- Профессиональный, или строительный. Он помогает выполнять операции, которые требуют большой мощности и длительных периодов работы без перерывов. Эргономика этого типа шуруповёрта служит для длительного действия при условии, что мышцы руки не будут утомляться сверх меры. Такие шуруповерты обычно служат долгое время, но нуждаются в специальном хранении и уходе.
- Электрический (получающий электропитание от электрического разъёма). Его мощность варьируется в широких пределах, производители предлагают очень большой выбор самых различных моделей.
Может применяться в любой сфере. Наверное, это самый распространённый вариант, поскольку он удобен и не требует постоянных перезарядок аккумуляторов.
Предыстория
Давным-давно, переезжая в новую квартиру, я получит в подарок так называемый «бытовой шуруповёрт» под маркой PRORAB 1112 B1N. Это простенький китайский девайс, сотни видов которых продаются в наших строительных и не очень супермаркетах. Свою роль в переезде он сыграл — был и миксером, и использовался на сборке мебели и закручивании шурупов на порогах, после чего был незаслуженно забыт. В пользовании у меня появился общеупотребительный Hitachi DS12DVF3, а PRORAB вместе со своим китайским аккумулятором оказался забыт на лоджии.
Три года хранения на замерзающей лоджии не пощадили банки, и после обнаружения шурика во время весенней уборки, пользоваться им уже было нельзя — силёнок хватало на пару саморезов. В то же время работа для вспомогательного винтовёрта/дрели имелась — во время изготовления бытовой мебели очень надоедает менять оснастку.
Так я пришёл к идее превращения старого аккумуляторного шуруповёрта в сетевой. Делать это предстояло, понятное дело, своими руками — новый Прораб стоит 1500 р., сменный аккумулятор на него — 1200 р. Выбор экономного владельца, что называется, очевиден — переделываем своими руками в сетевой.

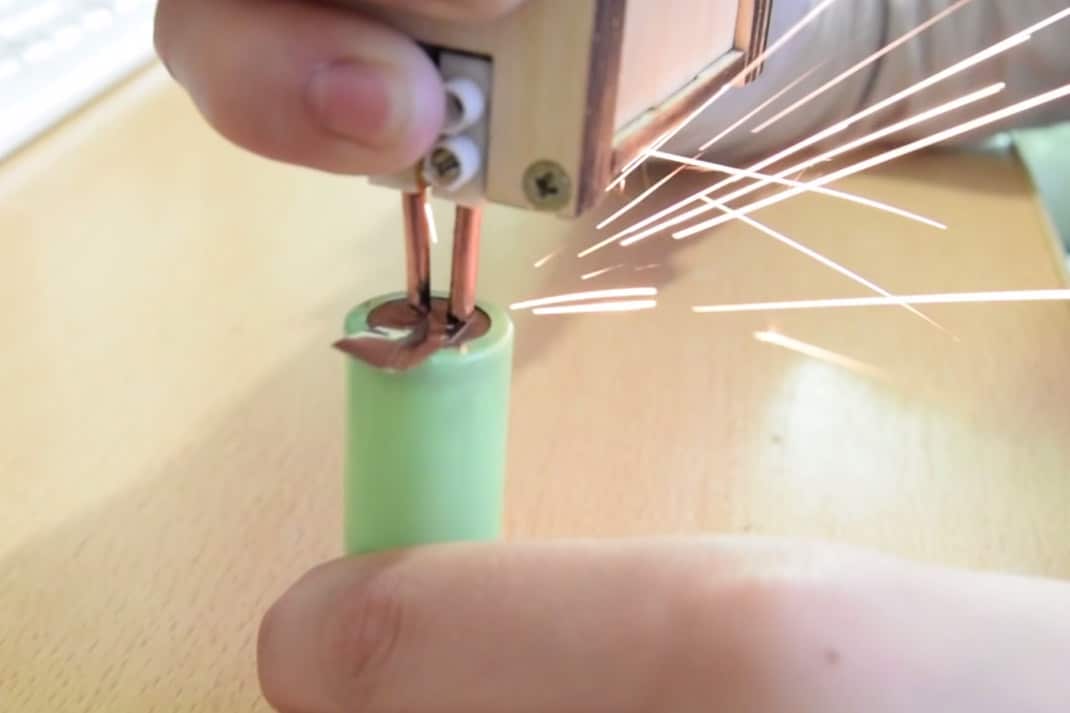

Точечная сварка
Наиболее безопасный способ соединения банок — это точечная сварка. Ее суть состоит в следующем: к месту сварки прижимаются электроды. Через них в течение небольшого промежутка времени пропускается большой ток. За это время металл пластины успевает расплавиться и привариться к батарее. При этом тепло не успевает проникнуть внутрь аккумулятора и причинить ему вред.
Она выполняется так:
- на ровную поверхность устанавливаем банки, которые необходимо соединить, для удобства их можно обмотать изолентой или скотчем, чтобы они располагались так же как в готовой сборке;
- поверх батареи кладем соединительную ленту;
- прижимаем к ленте электроды и включаем ток.
Аппарат для точечной сварки можно приобрести или сделать своими руками.
