Каретка для циркулярки и монтаж переднего и заднего упоров:
- Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
- Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
- Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.

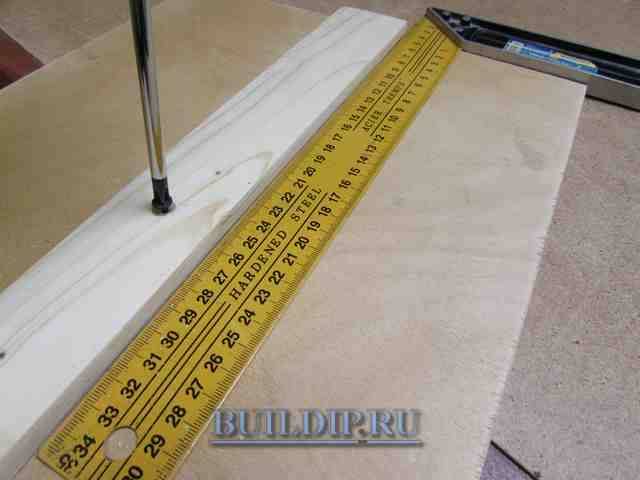

- Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
- Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
- После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).
Установка кожуха для диска и стоп-блок для салазок:
- Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
- В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
- Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
- Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.
- Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
- Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.
Предварительные размеры каретки для циркулярки показаны в таблице ниже:
Последние проверки
Выполненные предыдущие операции повысят качество работы на циркулярном станке, но стоит также позаботиться и о безопасности. Взгляните на расклинивающий нож, который должен стоять посередине диска и под прямым углом к плоскости стола. Проверяется это ровной планкой и тем же чертежным угольником.
Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.
Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.
Регулировка оборотов
Более плотные материалы легче распилить пилой с наивысшей скоростью вращения, так как у маломощного инструмента с небольшой скоростью возможно застревание диска в момент работы. Данный параметр влияет на плотность распиливаемого материала и чистоту реза.
Значение скорости вращения у дисковых пил варьируется от 3000 до 6000 оборотов в минуту. Среднее значение принято считать – 5000 об/мин. Цена не привязана к данному параметру, поэтому можно встретить модель с 3500 оборотами в минуту стоимостью выше 19000 рублей.
Диаметр диска и глубина реза – параметры взаимосвязанные. Всего существует три типа по глубине реза, где каждый занимают свою ценовую категорию. Чем больше диск – тем выше стоимость пилы.
1) Бытовые – глубина пропила составляет 27-45 миллиметров, при этом диаметр диска варьируется от 89 до 185 миллиметров;
2) Полупрофессиональные – глубина пропила составляет 50-55 миллиметров, а диаметр диска от 160 до 170 миллиметров;
3) Профессиональные – глубина пропила составляет 60-100 миллиметров, а диаметр диска варьируется от 160 до 235 миллиметров;
Важно помнить: Чем больше диск, тем мощнее должен быть мотор!
Качество пропила зависит от скорости вращения диска. Для того или иного материала скорость вращения своя
В таком случае важно наличие функции регулировки оборотов. Более мягкие породы лучше распиливать на низких скоростях, а плотные – на высоких
Если вам не страшны «обожженные» края дерева, тогда не стоит переплачивать и можно приобрести односкоростную пилу, так как дисковые пилы с регулировкой оборотов стоят дорого.
Предлагаем ознакомиться: Как чистить дымоход из сэндвич труб
Изготовление упора для циркулярной ножовки
Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.
Угловой
Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.
Последовательность действий:
- Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
- Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
- Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
- Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
- Применить крепежные устройства из деревянных шайб.
- Осуществить прижим барашковой гайкой на винте.

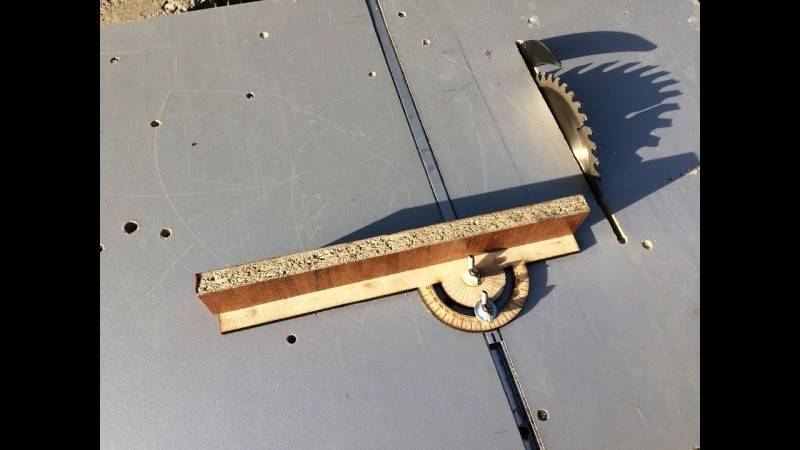

самодельный угловой упор
Параллельный
Осуществить параллельный упор для циркулярки своими руками можно следующим образом:
- Просверлить 6 размеченных отверстий диаметром 0,8 см.
- Обработать наждачной бумагой заусенцы, которые создаются от сверления.
- Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
- Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
- Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
- Навинтить обычную гайку с каждой стороны поверх рейки.
- Опустить обе гайки.
- Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.
Изготовление упоров для циркулярной пилы
Параллельный упор
Параллельный упор – это конструкция, предназначенная для продольного распила заготовки необходимой ширины.
Как правило, входит в комплект почти каждой ручной дисковой пилы. Такая незамысловатая конструкция способна принести немалую пользу.
В заводских упорах есть недостаток: для безопасности он устанавливается на величину для распилов шириной менее 20–25 мм. Это сделано для того, чтобы упор не задевал защитный кожух пилы.
Проблема решается очень просто – нужно прикрепить деревянный брусок с помощью саморезов к параллельной планке упора. Таким образом, минимальная ширина резки не уменьшится, а возможности увеличатся.
Поперечно-угловой упор
Как можно понять по названию, этот упор используется для распила досок под углом 90°, а с модификацией и других углов, также упор используется для торцевания досок.
Первым делом прикрепите на станину лист фанеры толщиной 10 миллиметров. В нём сделайте пропил под диск циркулярной пилы, что крепится снизу, после закрепите на листе направляющий брусок высотой от 2 сантиметров и упор, перпендикулярный направляющему, что крепится с нижней стороны листа.
Лишнее отрезается, а обрабатываемый материал крепится струбцинами к основе (лишнее расстояние, что вы будете отрезать, подбирается индивидуально под вашу модель пилы).
Далее установите к упору брусок, он должен быть закреплён под углом 45° к направляющему бруску, и обрежьте часть листа под таким же углом. Таким образом, вы получите модифицированный упор для продольных распилов и распилов под углом 45° градусов.
Угол упора можно изменить на любой вам необходимый. А также вы можете изготовить транспортир для циркулярной пилы и установить его на основу. С ним будет легко делать распилы под любым углом, однако изготовить его будет непросто.
Седловой упор
Если необходимо нарезать много одинаковых брусков, то вам пригодится седловой упор, который также крайне эффективен при распиле толстых брусков.
Форма упора п-образная, а основанием служит доска толщиной 2,5 сантиметра, её ширина равна толщине бруса, что необходимо распилить. По бокам к доске крепятся боковины – куски фанеры толщиной по 1 сантиметру, их ширина должна быть больше, чем ширина распиливаемого бруса. Это нужно чтобы обеспечить опору площадке циркулярки до того, как диск соприкоснётся с бруском.
Принцип работы прост: седло надевается на брус, струбцинами седло прижимается к брусу и производится распил. Боковины используются как упор для площадки при резке.
Если брус слишком толстый и не хватает одного реза, то брус переворачивается и делается ещё один рез.
Направляющая шина
Для распила длинномерных и крупногабаритных листов пиломатериала используется направляющая шина для циркулярной пилы.
Основой шины выступает полоса из фанеры толщиной 0,8-1 сантиметра, её длина должна превышать длину листа, что будет разрезаться. Шина может быть как деревянной (15-20 миллиметровый брусок), так и металлической (металлический п-образный профиль).
К полосе шина крепится клеем или шурупами. С одной стороны необходимо оставить место для крепления к листу струбцин, а с другой стороны проводить распилы.
Кромочный упор
Кромочный упор – это приспособление для распила и параллельной кромке пиломатериала. Этот упор непрост в изготовлении своими руками. Начинающим, как и мастерам, советую для начала сделать его чертёж, дабы не ошибиться в изготовлении.
Кромочный упор идёт в комплекте с дисковой пилой. Обычно упор из набора малой длины, из-за этого распил может быть неровным на больших материалах.
Для изготовления кромочного упора большего размера вам необходимо для основы взять лист фанеры толщиной от 1,5 сантиметров, также из этого листа можно изготовить упорные планки.
Изготовление упора происходит в следующих действиях:
- В основании из фанеры делаются пазы под шпонки.
- Шпонки крепятся к упорной планке.
- Делается ещё один паз между пазами под шпонки, однако этот сквозной, он нужен для крепления самой упорной планки.
- В листе, что служит основанием, делается пропил под пильный диск циркулярной пилы.
Далее, поставьте по бокам планки-ограничители и специальные зажимы для крепления самой циркулярной пилы.
Принцип работы: упор устанавливается на материал, после чего нужно переместить упорную планку в пазах на необходимое для распила расстояние и прикрепить её через сквозной паз винтом.
По желанию можете закрепить кусок рулетки или линейку, это облегчит процесс разметки для распилов.
Рекомендую следующее видео, в котором автор изготавливает самодельный параллельный упор для циркулярной пилы:
Как выбрать?
При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.
Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.
Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.
Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:
- 810х212 мм;
- 1410х212 мм.
Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.
Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:
- спинка;
- две боковины (до 6 мм толщиной);
Боковины делаются таких размеров, чтобы была опора для диска.
«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.
Bosch производит 4 типа шин:
- 810х143 мм;
- 1105х143 мм;
- 1610х143 мм;
- 2110х143 мм.
Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.
Этапы изготовления стола для циркулярной пилы
Создание стола для пилы следует начинать со сборки его каркаса. Для выполнения данной процедуры можно использовать брусья или обрезные доски, размер которых составляет пятьдесят на сто пятьдесят миллиметров.
Доски нужно сколотить в единую квадратную или прямоугольную конструкцию, которая будет служить и стяжкой каркаса, и основой для крепления ножек.
Сделанный каркас следует соединить с ножками, используя в ходе процесса специальные металлические уголки, шканты и саморезы.
Данные приспособления нужно использовать и для соединения собранного каркаса со столешницей.
В качестве альтернативного варианта элементы каркаса можно соединить не между собой, а с ножками будущего стола. Некоторые столяры считают, что данная конструкция обладает большей прочностью.
Установка пилы должна проводиться на перевернутой станине. Благодаря этому ее корпус и мотор окажутся снизу, а диск, иначе называемой рабочим лезвием, сверху.
Отверстие, позволяющее углубить остов пилы в стол, следует выпилить заранее при помощи пилы-ножовки или электрического лобзика.
Важно помнить о правильном подборе размеров отверстия, которое будет надежно «держать» пилу, гарантируя общую монолитность конструкции. Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость. Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость
Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость.
Чтобы зафиксировать прибор на столешнице, следует изготовить четыре бруска с выпиленными канавками и просверлить в них отверстия под длинные болты.
В ходе прикрепления поддерживающих брусков и пилы к столешнице важно не повредить внешнюю часть станины, чтобы не создать на ее поверхности препятствий для нормального движения досок, предназначенных для распиливания. Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу. Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу
Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу.
На данном этапе работ следует убедиться, что все работы были проведены правильно, и прибор функционирует без проблем.
Только после этого к столу можно прикреплять направляющие для материала.
Как сделать приспособление своими руками
Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.
Снятие нужных размеров циркулярной пилы.

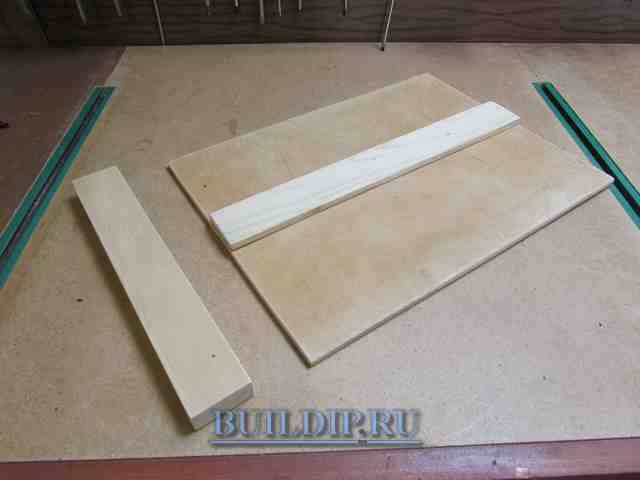

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.
Заготовки для сборки приспособления для поперечного реза дисковой пилой.
Замерьте расстояние от режущего диска до края подошвы.
Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.
Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.
Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.
Начертите на бумаге шаблон кулачка эксцентрикового зажима.
Чертеж эксцентрикового зажима.

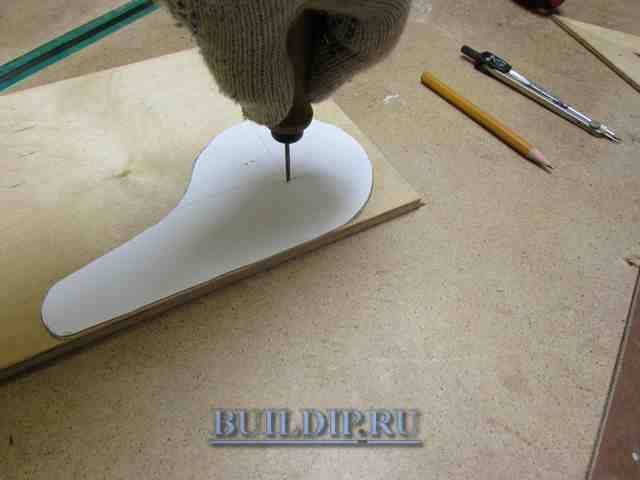

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.
Выпилите заготовку электролобзиком.
Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».
Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.
Готовый эксцентрик из фанеры.
Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.
Схема сверления отверстий.

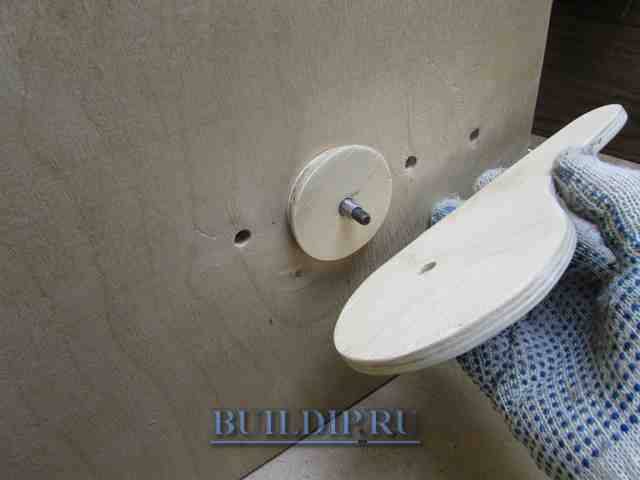

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.
Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.
Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.
Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.
При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.
Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.
Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.
Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.
Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.
Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.
Варианты изготовления станка для работы по дереву
На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.
Наиболее распространенными вариантами привода являются:
- привод от ручной дисковой пилы;
- станок с мотором от стиральной машинки.
Как сделать стационарный распиловочный станок — пошаговое руководство
При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:
- деревянные бруски;
- лист OSB или фанеры;
- крепежные метизы;
- дрель с набором сверл;
- ручная дисковая пила.
В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:
- Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
- По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
- Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
- Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
- В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
- Короб фиксируется со столом при помощи металлических уголков и шурупов.
- Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
- После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.
Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.
Самодельный отрезной станок с приводом от стиральной машинки
Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.
Распиловочный станок из дрели в домашних условиях
Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.
Создание ножек
Сборка полноценного приспособления для циркулярной пилы не ограничивается указанными стадиями.
Для ножек потребуется доска 5 х 10 см. Их высота 1-1,2 м.
Доска срезается по продольному вектору. При этом соблюдается незначительный угол с одной стороны.
Ножки примеряются к столешнице. При монтаже они должны находиться немного враспор.
Крепятся они снаружи ребер жесткости. Метод крепления – болтовой. Чтобы усилить их устойчивость, понадобятся стяжки. Для них нужен брусок 5 х 5 см.
Смотреть галерею
Ручная пила помещается в созданный ранее паз с нижней зоны столешницы. Подошва фиксируется болтами. Диск ставится в прорезь.
Смотреть галерею
Стол покрывается лаком в 3-4 слоя. Это мера против влаги.
Алгоритм сборки самодельной циркулярной пилы
Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:
- из уголков делают прямоугольную раму;
- к ней приваривают четыре ножки по углам нужной высоты;
- на высоте около 200 мм от их нижнего края делают обвязку из уголков;
- на верхней раме монтируют вал;
- фиксируют на одной его стороне ведомый шкив, а на другой – диск;
- изготавливают и прикрепляют к станине стол с подъемным механизмом;
- на нижней раме делают площадку из уголков или листового металла под электродвигатель;
- на валу мотора фиксируют ведущий шкив;
- надевают ремень на шкивы;
- на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
- с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
- подводят питание к станку от стационарной сети.
Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.
Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.
Важно! Чтобы предотвратить возможность заклинивания пилы по причине соединения фрагментов распиливаемой заготовки, рекомендуется установить расклинивающий нож. Расположить его следует на расстоянии примерно 3 мм позади от диска
Стол для фрезера и циркулярки своими руками
С чего начать изготовление стола? Как и любая другая конструкция, он должен начаться с рабочего эскиза. Именно этот документ даст ясное представление, каким именно будет стол, и что нужно для его изготовления. Чертеж разрабатывается с указанием реальных размеров, что в процессе даст возможность рассчитать необходимое количество материалов.
Основные требования, предъявляемые к рабочей поверхности столярных станков
Первое, что объединяет фрезерный станок и циркулярку – это необходимость наличия рабочей поверхности или, другими словами, столешницы. Она должна быть:
- ровной и гладкой. В противном случае возможна деформация заготовок;
- жесткой. Прогиб рабочей поверхности в процессе использования не допускается. Это может привести к изменению заданных параметров обработки, что повлечет брак детали;
- изготовлена из материала, позволяющего без затруднений установить упоры, прижимные планки, гребенки, щитки и кожухи ограждения для соблюдения безопасности при работе;
- выполнена в соответствии с размерами предполагаемых к обработке заготовок. Все операции должны производиться без стеснений и ограничений.
Основные требования к конструкции стола
Стандартный стол под циркулярную пилу имеет габариты 1,2×1,2 метра. В определенных случаях размер может быть изменен пользователем для обработки нестандартных заготовок. Высота рабочей поверхности составляет 0,85 метра. Она может быть больше или меньше, в зависимости от роста обслуживающего персонала. В качестве основы для универсального стола можно применить столешницу станка под циркулярную пилу. Так как пильный диск располагается в левой части стола, то в правой можно разместить фрезер. Его устанавливают с учетом места под обрабатываемые заготовки. При этом следует помнить, что мастер, выполняющий фрезеровку, должен находиться в торце с правой стороны стола, а не перед фрезером. Это обязывает установить максимальное ограждение всех движущихся частей, чтобы предотвратить контакт с человеком.
Второе конструктивное решение
Предлагаемое ниже конструктивное решение параллельного упора для циркулярной пилы, созданное своими руками, подходит к любому рабочему столу: с пазами на нем или без них. Предлагаемые на чертежах размеры относятся к определенному типу циркулярных пил, могут быть пропорционально изменены в зависимости от параметров стола и марки циркулярки.
Заготавливается рейка длиной 700 мм из указанного в начале статьи уголка. На обоих концах уголка, в торцах, сверлятся по два отверстия под резьбу М5. В каждом отверстии специальным инструментом (метчиком) нарезается резьба.
В соответствии с чертежом, приведенному ниже, из металла изготавливаются две направляющие. Для этого берется стальной равнополочный уголок размером 20х20 мм. Обтачиваются и обрезаются в соответствии с размерами чертежа. На большей планке каждой направляющей размечаются и сверлятся по два отверстия диаметром 5 мм: в верхней части направляющих и еще по одному в середине нижней под резьбу М5. В резьбовых отверстиях метчиком нарезается резьба.
Направляющие готовы, и они крепятся на оба торца болтами М5х25 с цилиндрической головкой под шестигранник или стандартными болтами М5х25 с шестигранной головкой. В отверстия направляющих с резьбой вворачивается винты М5х25 с любой головкой.
Порядок работы:
- отпускаются винты в резьбовых отверстиях торцевых направляющих;
- передвигается рейка из уголка на требуемый для работы размер реза;
- затяжкой винтов в резьбовых отверстиях торцевых направляющих фиксируется выбранное положение.
Движение рейки упора происходит вдоль торцевых плоскостей стола, перпендикулярных плоскости рабочего диска пилы. Направляющие на торцах уголка параллельного упора позволяют перемещать его без перекосов относительно пилящего диска.
О том, как сделать параллельный упор для самодельного циркулярного стола, смотрите в следующем видео.
Установка пилы в самодельный стол
Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.
Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.
Пошаговая инструкция
Итак, детали конструкции и необходимые инструменты подобраны, можно приступать к сборке и последующему монтажу самодельной каретки.
Шаг 1: Крепление алюминиевых профилей
Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.
На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему линии. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.
Шаг 2: Изготовление базы каретки
Далее конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но здесь есть один момент – каретка должна будет свободно «скользить» по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтобы это сделать, в профильные пазы на равном расстоянии выкладываются гайки одинаковой толщины, после чего на них укладываются рейки-направляющие.
Затем на них наносится клей, которым фиксируется фанерная планка-основание. Чтобы прижать ее плотнее, можно закрепить по бокам фиксаторы.
Когда смола высохнет, гайки убираются из профильных пазов и мастер проверяет, свободно ли по них ходит каретка. После этого, для удобства дальнейшего использования каретку обрезают по бокам по профилю стола.
Шаг 3: Монтаж стенок
Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.
После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.
Шаг 4: Изготовление комбинированного квадрата для резки под углом
Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».
Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.
После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.
«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.
Подробное видео как сделать торцовочную каретку описанную выше:
Еще один пример на видео:
