Неисправность карбюратора на зид мотоблок

Устройство карбюратора

Карбюратор – часть топливной системы, в котором происходит смешивание жидкого топлива с воздухом, распыление горючей смеси и подача в цилиндры двигателя. От правильной работы этого узла зависит, будет ли горючая смесь в нужной степени обогащена кислородом и своевременно подана в цилиндры. Название происходит от французского слова carburation (карбюрация), что и означает смешивание. В автомобилестроении карбюраторные двигатели постепенно вытесняются инжекторными, но в технике, в том числе садовой, они используются очень широко.

Базовыми деталями карбюратора являются:

• поршень;
• трубка Вентури;
• фитинг (соединитель);
• иглы высоких и низких оборотов.

Трубка Вентури представляет собой отверстие, с помощью которого воздух поступает в двигатель. Ее отличительной чертой является форма, похожая на песочные часы. В самой узкой часть находится затворка (в роторных моделях это цилиндр, в плунжерных – ползунок). Сужение воздушного впуска увеличивает скорость воздуха и создает зону низкого давления. В результате топливо поступает в двигатель быстрее и эффективнее и обеспечивает уверенную работу на малых оборотах и холостом ходу.

Иглы высоких и низких оборотов представляют собой золотники, в которых заостренная игла проходит через «гнездо». Поток топлива регулируется за счет заостренного кончика. Чем дальше игла углубляется в гнездо, тем меньше зазор и, соответственно, поток топлива.

Карбюратор является неотъемлемой частью топливной системы

Работает карбюратор следующим образом:

1. Поршень движется вверх, выкачивая из камеры воздух.
2. Новая порция воздуха подается по трубке Вентури. Воздух забирают из внешней среды.
3. Одновременно в камеру подается горючее из бензобака через соединительный фитинг.
4. Топливо поступает через основную иглу в трубку Вентури.
5. При нажатии на рычаг газа игла низких оборотов смещается и образуется зазор, что обеспечивает топливу доступ в камеру. После этого происходит смешение воздуха и горючего в топливную смесь, которая, в свою очередь, поступает в цилиндры двигателя, где происходит взрыв.
6. Далее поток горючего контролируется положением основной иглы.

Виды карбюраторов

Карбюраторы бывают:

1. Поплавковый. К этому типу относится большинство современных карбюраторов. Он состоит из поплавковой и смесительной камер, а также различных дозирующих систем и элементов: каналов, жиклёров, клапанов. Наличие поплавковой камеры обеспечивает стабильный приток топлива. На сегодняшний день устройства этого типа обеспечивают самые устойчивые параметры горючей смеси, а также отличаются высокой надежностью.
2. Мембранно-игольчатый. Такой карбюратор состоит из нескольких камер, разделённых мембранами. Камеры соединены между собой жёстким штоком. Работа клапана подачи топлива регулируется иглой на конце штока. Неоспоримыми достоинствами карбюраторов этого типа являются простота устройства и способность не зависеть от положения в пространстве (их можно поворачивать и даже переворачивать вверх ногами). Именно такие карбюраторы устанавливают на бензопилы, газонокосилки и пр. В тоже время они сложны в регулировке, чувствительны к ускорениям, медленно переключаются между режимами и иногда грешат нестабильным составом смеси.

Также различают следующие типы:

1. Роторный. В основе конструкции – горизонтальный цилиндр с поперечным отверстием. Цилиндр вращается внутри камеры, открывая доступ воздуху через отверстие. Одновременно цилиндр перемещается внутри карбюратора. За счет изменения размера отверстия происходит регулировка низких оборотов. Эти карбюраторы просты в устройстве, однако обладают сравнительно небольшой мощностью и неотзывчивы в управлении. Идеальны в технике, не требующей жесткого ускорения и чувствительного газа на малых скоростях.
2. Плунжерный (ползунковый). Имеет сплошной цилиндр (без отверстия). Воздух поступает, когда цилиндр сдвигается. На малых скоростях он полностью находится в карбюраторе и блокирует большую часть воздушного потока, что приводит к уменьшению оборотов. При нажатии на педаль газа цилиндр выдвигается, пропуская в мотор больше воздуха и горючей смеси. Карбюраторы этого типа обеспечивают большую мощность двигателя, однако усложняет управление, особенно на дорогах с низким качеством сцепления.

Карбюраторы различаются по принципу работы

Серия «УД»

УД

— марка многоцелевых малолитражных бензиновых двигателей внутреннего сгорания, выпускаемых Ульяновским моторным заводом. УД расшифровываются какУ льяновскийД вигатель, в простонародии — «Топ-нога». Двигатели четырёхтактные, воздушного охлаждения, с нижним расположением клапанов. С 1952 года выпускались 3 основных модели и их модификации:

• УД-1 одноцилиндровые двигатели мощностью 4 л.с. с нижним расположением клапанов; 305 см3
• УД-2 двухцилиндровые двигатели мощностью 8 л.с. с нижним расположением клапанов; 610 см3
• УД-4 четырёхцилиндровые двигатели мощностью 15 л.с. с нижним расположением клапанов; 1220 см3

С 1967 года начат выпуск двигателей еще двух моделей, верхнеклапанных, с конструкцией, базирующейся на моторе малолитражки «Запорожец» ЗАЗ-965:

• УД-15 — одноцилиндровые двигатели мощностью 6 л.с. с верхним расположением клапанов;
• УД-25 — двухцилиндровые двигатели мощностью 12 л.с. с верхним расположением клапанов;

Базовые модели двигателей на заводе комплектовались различным оборудованием, которое обозначалось литерой после цифр:

• Г — двигатели, предназначенные для привода генераторов. Комплектовались электростартером и переходным кожухом. Магнето с фиксированным углом опережения зажигания.
• С — двигатели, предназначенные для привода малогабаритных сельхозмашин. Комплектовались понижающим редуктором. Магнето с фиксированным углом опережения зажигания.
• В — двигатели для маломерных судов. Комплектовались разобщительной муфтой, реверс-редуктором, гребным валом и гребным винтом, магнето с регулятором угла опережения зажигания. Изначально имели водяное охлаждение, но серийно выпускались с воздушным (под маркой ПД-221).
• Т — двигатели, предназначенные для работы на минитракторах и катках для асфальта. Комплектовались переходным фланцем для коробки передач, электростартером, бумажным воздушным фильтром, магнето с регулятором угла опережения зажигания (выпускались также под маркой СМ-12).
• М — модернизированные в 90-х годах двигатели.

Эти двигатели выпускались и другими заводами под марками ПД

,СК (Петропавловск, Казахстан) иСМ (, Харьков, Украина).

Основное применение двигателей — бензиноэлектрические агрегаты серии . Применялись также для привода средств малой механизации: микротракторов, катков для асфальта, компрессоров, лебёдок и в качестве стационарных двигателей на хозяйственных, рыбацких и бакенщицких лодках.

Двигатели УД относятся к среднефорсированным карбюраторным двигателям и характеризуются удельной массой порядка 9 кг/л.с., что является нормальным показателем для современных стационарных двигателей.

Конструкция двигателей рассчитана на продолжительную работу при номинальной мощности в тяжёлых условиях (пониженные или повышенные температуры воздуха). Ресурс двигателя до капитального ремонта — порядка 3000 часов. По своим удельным показателям двигатели УД-15М и УД-25М находятся на одном уровне со стационарными двигателями аналогичной долговременной мощности, выпускаемыми в США и лишь немного уступают современным типам стационарных двигателей Honda и Subaru-Robin. Здесь следует учитывать, что для зарубежных двигателей в технических характеристиках указывается кратковременно реализуемая максимальная мощность, а для двигателей УД

— долговременная. Например, двигатель УД-15 по своей долговременной мощности сопоставим с двигателем Subaru-Robin 8,5hp, а УД-25 с двигателем Subaru-Robin 18hp

Несколько большая масса двигателейУД (по сравнению с зарубежными аналогами) объясняется тем, что при их проектировании важно было обеспечить совместимость по привязочным размерам с предыдущими моделями. Поэтому двигатели получили картер излишне большого размера и излишне тяжелый маховик-вентилятор

Следует отметить, что после модернизации двигателей в 90-х годах их масса и размеры были уменьшены.

Регулировка карбюратора мотоблока – детальное описание процедуры

Есть целый ряд признаков, свидетельствующих о необходимости регулировки встроенного карбюратора мотоблока.

К ним относится:

• резкое падение мощности мотоблока;
• увеличение количества вырабатываемых выхлопных газов;
• запуск мотора мотоблока с последующим самопроизвольным отключением;
• нестабильная работа двигателя агрегата на холостом ходу;
• стремительное увеличение количества потребляемого топлива.

Причин все этим неисправностям может быть несколько. Среди них – использование мотоблока при чрезмерных нагрузках на его механизмы, а также длительный простой агрегата без практического применения. В любом случае решить эти проблемы поможет своевременная настройка карбюратора используемой сельскохозяйственной машины.

Самостоятельно настроить карбюратор сельскохозяйственной машины достаточно просто. Перед регулировкой потребуется завести мотор и дать ему поработать на протяжении 5 минут. После этого нужно непосредственно отрегулировать карбюратор на мотоблоке.

Процедура выполняется в такой последовательности:

1. После предварительного прогрева нужно заглушить двигатель и установить мотоблок в неподвижном положении. Далее следует повернуть винты, регулирующие полный и малый газ до упора, после чего вывернуть их на 1,5 оборота в противоположном направлении;
2. Далее потребуется снова завести двигатель и прогреть его – на это должно уйти не менее 5 минут;
3. Затем потребуется установить рычаг регулировки оборотов мотора в положение наиболее низких оборотов – при этом двигатель должен работать;
4. После этого нужно повернуть винт настройки положение дроссельной заслонки в то положение, при котором двигатель мотоблока будет работать наиболее стабильно;
5. Далее нужно повернуть винт настройки низких оборотов карбюратора до самого крайнего максимального положения;
6. Затем понадобится повернуть винт дроссельной заслонки до минимального положения;
7. Две последние процедуры следует выполнять до тех пор, пока двигатель не начнет работать без сбоев;
8. После этого нужно выставить рычаг управления оборотами мотора в положение максимального газа;
9. В конце понадобится поворачивать винт, отвечающий за регулировку максимальных оборотов, на 2,5 оборота в разные стороны, чтобы проверить стабильность работы двигателя. Более детально о настройке карбюратора можно узнать из видео.

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

• закручивание до упора винтов малого и полного газа;
• установка дроссельной заслонки до образования щели между основанием и воздуховодом;
• запуск мотора;
• установка рычага управления на минимальные обороты;
• регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
• регулировка винта малого газа до достижения максимальных оборотов холостого хода;
• чередование минимума и максимума до получения непрерывной работы двигателя;
• перевод рычага управления силовым агрегатом на газ;
• регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

1. Запустить мотор и прогреть его в течение нескольких минут.
2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
3. Закрутить винт, добившись стабильной работы мотора.
4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

1. Запустить двигатель и дождаться его полного прогрева.
2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
6. При помощи топливных винтов настроить подачу горючего.
7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока , помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

• поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
• поплавковой металлической камеры с хромированными внутренними полостями;
• дополнительной камеры, требуемой для смешивания горючего с воздухом;
• конструкции распределения топлива, оборудованной диффузором;
• регулируемой заслонки дросселя;
• топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

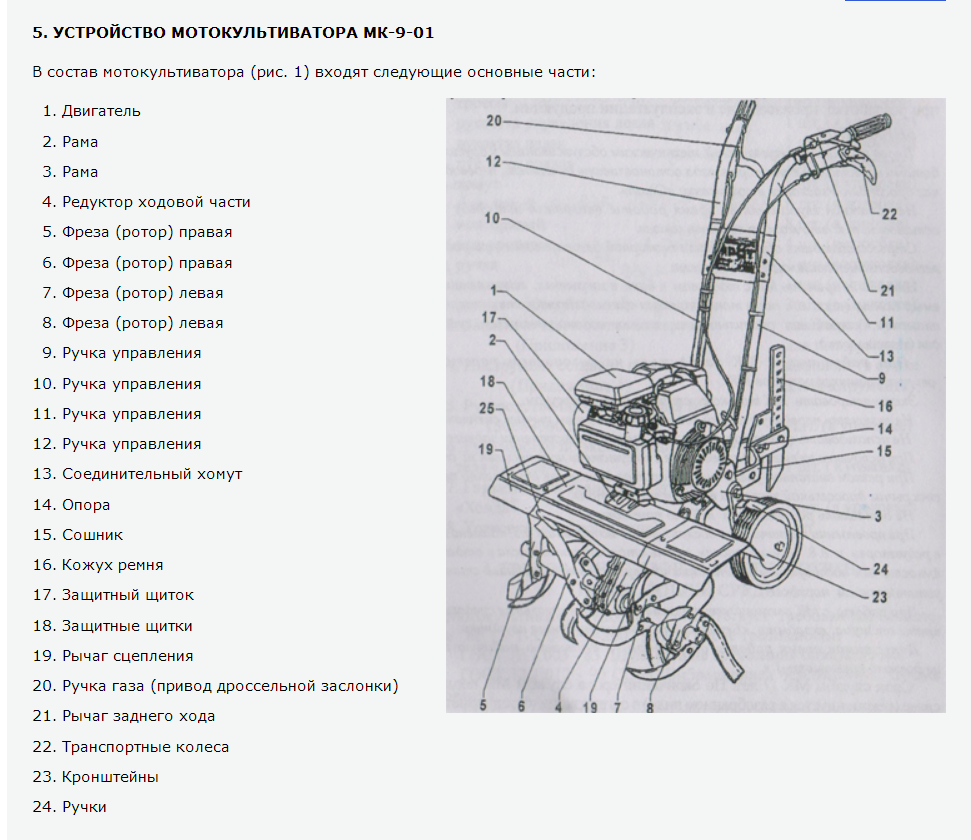

Конструкция культиватора – из каких элементов состоит агрегат?

Классическая схема конструкции сельхоз агрегата состоит из определенных элементов. К ним относятся такие узлы:

Топливная система – она состоит из карбюратора, бака для топлива, оснащающегося краном, воздушного фильтра и шланга подачи топливной смеси;Ручного или электрического стартера. Второй вариант характерен для профессиональных культиваторов. Стартер используется для раскручивания основного вала посредством специального троса;Системы охлаждения – начинает работать под воздействием вращения коленчатого вала и обеспечивает подачу холодного воздуха посредством оборотов маховика;Система зажигания – образовывает и подает искру в конструкции культиватора;Система газораспределения – подает топливо к цилиндрам мотора и обеспечивает выпуск отходов переработанного топлива.

Понимание того, за что отвечают запчасти для культиваторов, даст возможность быстрее определить поломку и устранить ее своими силами.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

• Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
• Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
• Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
• Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Номинальная мощность и стабильная работа бензинового заводского двигателя во многом зависят от изначального качества заправляемого в мотоблок топлива, а именно от соотношения горючего и воздуха в цилиндре ДВС. За обогащение топлива всасываемым воздухом в требуемой пропорции отвечает карбюратор сельхозмашины. Его исправная непрерывная работа гарантирует высокий крутящий момент заводского двигателя, его долговечность и низкие объемы выбрасываемых отработанных газов.

Модельный ряд и технические характеристики

Мотоблоки Master представлены несколькими моделями. Рассмотрим те, что пользуются особой популярностью.

МК-265

Обработка почвы данным мотоблоком осуществляется при помощи фрез. Ножи отрезают пласты почвы, разминают их и перемешивают. Тем самым данная техника не только вскапывает грунт, но и культивирует его. В комплекте с мотоблоком идут 4 фрезы. Глубина вспашки земли данным агрегатом составляет 25 см. Сцепление осуществляется управляемой конусной муфтой. Ручка прибора регулируется, вы сможете подстроить агрегат под свой рост.

Кроме того, рукоять имеет противовибрационные насадки, что облегчит работу с устройством. Особенностью конструкции мотоблока Master МК-265 является то, что здесь можно отсоединить редуктор от двигателя, и использовать оборудование в качестве силового агрегата. Так как прибор легко разбирается, его можно перевозить, не используя дополнительный прицеп к машине. Весит он всего 42 кг. Стоимость данной модификации в минимальной комплектации составляет около 18500 рублей.

Инструкция по эксплуатации и обслуживанию

Техника предназначена для использования в районах с умеренным климатом. Не допускается ее эксплуатация при экстремально низких и высоких температурах, во время дождя и снегопада.

Первый запуск двигателя нужно проводить после предварительного прокручивания вала вручную. Затем мотор должен поработать на холостых оборотах на протяжении 30-40 мин. После этого можно начинать обкатку. Она проводится на средней нагрузке в течение 8-10 часов. Рекомендуется использовать щетки, аэратор или фрезы, погружая их в грунт на глубину до 10 см.

При эксплуатации мотоблока нужно соблюдать такие правила:

• Перед выходом в поле проводить внешний осмотр устройства, проверять уровень топлива и масла.
• По окончании работ очищать радиатор и пространство под корпусом от грязи, травы и веток.
• При обработке грунта в жаркие дни надо каждый час глушить двигатель для охлаждения на 10-15 мин.
• Эксплуатировать, перевозить и хранить изделие в вертикальном положении. Не допускать отклонений более чем на 15°.

Неисправности и их устранение

Не запускается двигатель:

• закончился бензин — заполнить бак;
• залита или сломалась свеча зажигания — осушить или заменить изделие;
• засорился топливный шланг — прочистить канал;
• перебит кабель — заменить электропроводку.

Двигатель глохнет на средних и высоких оборотах:

• забит глушитель — снять деталь, прочистить ее ершиком или выжечь сажу газовой горелкой;
• низкое качество топлива — слить бензин, промыть бак, заправить качественное топливо;
• перегрев силовой установки — заглушить мотор, проверить уровень масла, снова запустить;
• износ поршневой группы — заменить уплотнительное кольцо, проверить прокладку.

Двигатель ЗИД 4,5 – технические характеристики, инструкция, регулировка

Двигатель ЗИД-4,5 представляет собой четырех­тактный одноцилиндровый бензиновый двигатель внутреннего сгорания воздушного охлаждения и предназначен для установки на самоходные сельскохозяйственные машины, а также может быть использован на стационарных установках для механизации различных сельско­хозяйственных работ.

В зависимости от назначения двигателя, завод-изготовитель выпускает двигатели ЗИД-4,5 различных компоновок (серий), каждая из которых предназначена для определенного агрегага или вида работ. Однако эти компоновки могут быть использованы для привода других агрегатов.

Двигатель ЗИД-4,5М предназначен для механизации различных сельскохозяйсвенных работ.

Со стороны маховика двигатель имеет шкив для ременной передачи, а со стороны редуктора – звездочку для цепной передачи при работе двигателя на стационарных установках.

Двигатель имеет двухступенчатый редуктор с передаточными отношениями 1:6 и 1:2,91, понижающими числа оборотов коленчатого вала.

Со стороны маховика имеется шкив для ременной передачи при работе двигателя на стационарной установке. Двигатель крепят двумя стойками картера к раме машины или стационарной установке.

Двигатель ЗИД-4,5 ДУ-М предназначен для привода водоподъемни­ков. Он оборудован одноступенчатым редуктором с передаточным отношением 1:6. Звездочка для цепной передачи на двигателе отсутствует.

Двигатель ЗИД-4,5 ВН-М предназначен для привода вакуум-насоса доильной установки УДС-1-2С. Двигатель оборудован одноступенчатым редуктором с передаточным отношением 1:2,91.

Звездочка для цепной передачи на двигателе отсутствует.

Для отличия в фирменные таблички двигателей внесены буквы «ДУ» и «ВН» обозначающие их компоновку.

Запуск двигателя производится при помощи шнура, наматываемого на шкив. Запускать двигатель можно как на первой, так и на второй передачах редуктора.

Возможен запуск двигателя и пусковой рукояткой за вал редуктора, но при этом требуется большое усилие, так как передача вращения на коленчатый вал происходит через редуктор. При установке редуктора на вторую передачу усилие для запуска требуется меньшее, чем при установке редуктора на первую передачу.

Технические характеристики двигателя ЗИД- 4,5

Вот интересная выдержка из инструкции по эксплуатации. Современные производители будь то Хонда или Субару всячески увиливают от ответа на счет моторесурса.
