Если не запускается триммер — проверяем исправность фильтров
Понадобится прибегнуть к проверке воздушного фильтра, посредством которого происходит очистка поступающего воздуха в карбюратор. Засорение очистительного элемента приводит к тому, что воздух поступает в меньшем количестве или вовсе прекращается его подача в карбюратор. Выяснить, является ли воздушный фильтр причиной того, что триммер не заводится, можно простым способом:
- Снять воздушный фильтр и осмотреть его. Присутствие засорений уже является поводом для того, чтобы винить во всем эту деталь
- Если визуально засорения не обнаруживаются, то необходимо попробовать запустить мотор без фильтра. Если триммер заводится без фильтра, то однозначно необходимо заменить эту деталь
- Воздушный фильтр можно прочистить потоком сжатого воздуха, но если он давно не менялся, то целесообразно произвести его замену на новый
Надо отметить, что не запуститься триммер из-за засора воздушного фильтра может, но это крайне редкие случаи. Зачастую засоры воздушного фильтра влияют на стабильность работы двигателя, а также способствуют снижению производительности.
Это интересно! Если бензопила завелась без воздушного фильтра, то работать инструментом без фильтрующего элемента противопоказано, так как в цилиндр попадут загрязнения, и тем самым снизится эксплуатационный ресурс.
Реальная причина того, почему же не заводится бензиновый триммер, заключается в засорении топливного фильтра. Располагается эта деталь в баке инструмента, и если косе уже более 2 лет, то пора произвести проверку исправности топливофильтрующего элемента. Если фильтр засорен, то топливная смесь соответственно не будет поступать в карбюратор, а значит и триммер не заведется.
Трудностей с заменой топливного фильтра не возникает, так как для этого достаточно извлечь из бака эту деталь, и произвести ее замену. Если собираетесь очистить топливный фильтр компрессором, то рекомендуется отказаться от этой затеи. Лучше купить новый фильтр для очистки топлива бензокосы, так как внутри старого элемента все равно останутся засорения. Ниже на видео представлен процесс замены топливного фильтра на бензокосе марки Oleo-Mac.
https://youtube.com/watch?v=wqV1fWziaL8%3F
Если не уверены в том, что причиной невозможности запуска мотора триммера является очистительный элемент топлива, тогда следует проделать следующие действия:
- Снять топливный фильтр
- Произвести запуск бензокосы
- Если она завелась, причем быстро, то действительно проблема в топливном фильтре
Фильтр засоряется посредством следующих причин:
- При продолжительной эксплуатации инструмента
- Если используется некачественный бензин или масло
- При длительном хранении топлива в баке инструмента
- Если заливать в бак топливо, которое долго хранилось
- При попадании пыли и мелких частиц в бак инструмента. Обычно это происходит во время заправки инструмента
Это интересно! Если топливный фильтр исправен, а бензокоса при этом не заводится, тогда стоит убедиться в том, что топливный шланг помещен в топливо. Ведь бывают случаи, когда шланг вместе с фильтром попросту отсоединяются от магистральной трубки, что приводит к невозможности запуска двигателя инструмента.
Регулировка карбюратора триммера своими руками видео
Самостоятельная регулировка карбюратора бензокосы своими руками невозможна без предварительных работ, познания теории, осознания устройства топливной системы. Аннотация по проведению ремонта карбюратора.
Регулировку карбюратора бензокосы можно сделать своими руками
Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Регулировка карбюратора бензотриммера штиль. Настройка карбюратора бензокосы крафтек. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками – дело 5 минут.
Карбюратор от бензокосы — это узел в системе питания. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.
В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.
Основные проблемы и неисправности карбюратора
Сетчатый фильтр. С этим элементом чаше всего две задачи:
Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.
При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Настройка карбюратора бензотриммера фаворит. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).
Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.
Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.
Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.
Смотрите так же
База карбюратора бензокосы – дюралевый корпус. В нем размещен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. Очистка карбюратора газонокосилки mtd. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).
Диффузор обустроен топливными каналами. Регулировка карбюратора бензотриммера патриот. Из их втягивается горючее с помощью потока воздуха.
Снаружи на карбюратор устанавливают:
- насос топливный;
- систему жиклеров;
- систему регулировки консистенции горючего с воздухом;
Принцип работы карбюратора бензокосы
Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.
В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Регулировка карбюратора газонокосилки gutbrod. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.
Поэтапная работа устройства:
- Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
- Система подачи горючего непременно заужена смешивателем для ускорения потока.
- Бензин через поплавочную камеру и жиклер трубку с сужением. Очистка карбюратора газонокосилки gardenlux видео. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
- Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
- Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.
От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.
Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

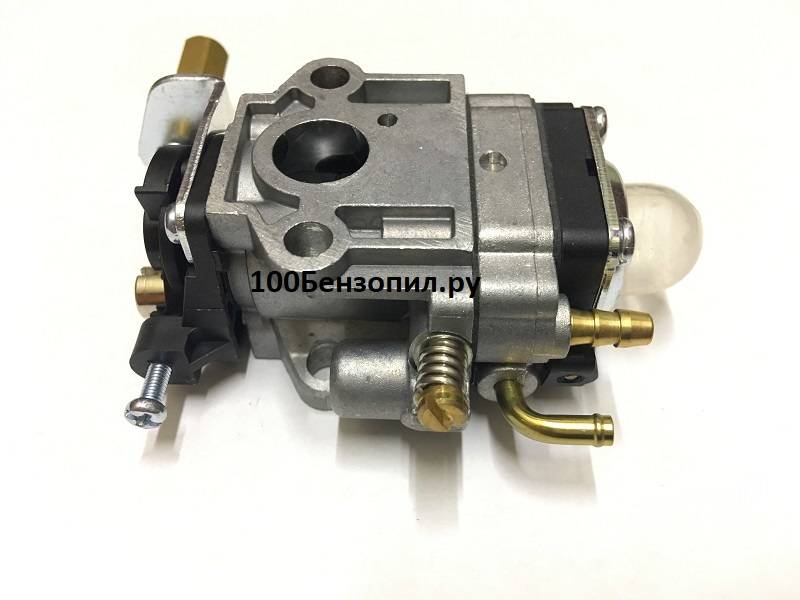

Устройство карбюратора
Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.
Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:
- жиклеры;
- топливный мини-насос;
- узел, регулирующий смешение топлива с воздухом.
Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.
Принцип работы
Триммер Штиль электрический
Поток воздуха, попадающий в трубку с дроссельной заслонкой, усиливается или ослабевает в зависимости от ее положения. Из топливной камеры бензин попадает в специальную трубку через жиклер. Поплавок — устройство, регулирующее подачу топлива, его уровень определяет объем. Бензин, поданный через жиклер, под действием разницы давления смешивается с воздухом. Так получается воздушно-топливная смесь для работы двигателя.
Обратите внимание! Неправильный состав топлива бывает из-за недостатка бензина или воздуха. Это значит, что настроить нужно дроссель или положение поплавка
Мотор может глохнуть и из-за жиклера, но это уже более серьезная поломка.
Регулировка карбюратора бензокосы
Когда необходимо проводить регулировку
Регулировка карбюратора необходима в следующих случаях:
Износ заслонок
Дроссельная и воздушная заслонки в основном изнашиваются из-за наличия в воздухе абразивных частиц. Дефектные заслонки выглядят так, как будто они подверглись пескоструйной обработке.
В результате износа заслонок понижается производительность двигателя, появляются неисправности в его работе, изнашиваются поршневые кольца, поршень и покрытие цилиндра.
Проблема с впускным регулировочным рычагом
Данная проблема может возникнуть, если регулировочный рычаг установить неправильно, либо согнуть его перед установкой. В результате контактная поверхность принимает неправильное положение, что нарушает дополнительную подачу топлива.
Неисправен регулировочный рычаг
Данная поломка появляется, когда изнашивается контактная поверхность рычага.
Стирание контактной поверхности происходит из-за наличия в бензине абразивных частиц или по причине сильной вибрации мотора во время работы. Данный дефект регулировочного рычага вызывает проблемы с впуском, а также неправильную работу мотора на холостом ходу.
Принцип работы карбюратора бензокосы
Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.
В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.
Поэтапная работа устройства:
- Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
- Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
- Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
- Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
- Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.
Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.
Регулировка карбюратора бензокосы своими руками
Периодическая регулировка карбюратора триммера должна выполнятся на обслуженном и полностью исправном силовом агрегате. Перед началом процедуры оператор обязан тщательно промыть детали ДВС и осмотреть его ЦПГ на наличие заусенцев или других дефектов. Кроме того, потребуется очистить или поменять свечу зажигания, а также промыть фильтрующие элементы в конструкции мотокосы.
Во время настройки карбюратора двигатель бензокосы должен работать под определенной нагрузкой. Лучше всего установить на триммер корд соответствующего диаметра или режущие ножи.
После монтажа режущих органов оператор должен завести ДВС триммера и оставить его работать примерно на 10 минут. Если во время работы силового агрегата на холостых оборотах был замечено, что корд или нож вращаются, значит, нужно снизить создаваемые мотором обороты. Для этого необходимо повернуть нижний регулятор, часто обозначаемый буквой «T», в левую сторону, до полной остановки установленного режущего органа.
Дальнейшая схема настройки топливного узла выглядит следующим образом:
- Регулятор «L», расположенный справа, отвечает за обогащение топливной смеси воздухом во время работы мотора на низких оборотах. Положение этого винта нужно настроить первым. Для этого оператору потребуется добиться максимальных оборотов мотора при работе на холостом ходу – для этого нужно поочередно повернуть винт «L» в правую или левую сторону. Как только максимальные обороты будут достигнуты, винт потребуется повернуть на 1/2 оборота влево;
- Винт «T» или «LA» необходим для регулировки холостого хода. Во время его поворачивания влево обороты силового агрегата будут снижаться, а при повороте вправо – соответственно, повышаться;
- Регулятор «H», предусмотренный слева, отвечает за обогащение топливной смеси воздухом при работе ДВС триммера на высоких оборотах. Этот винт также нужен для настройки мощности мотора и объемов расходуемого горючего. Настройка его положения выполняется путем поворачивания винта в правую или левую стороны до достижения максимально допустимых оборотов двигателя. После этого винт «H» потребуется повернуть на 1/2 оборота влево.
Поочередное выполнение этих действий позволит правильно настроить топливный узел триммера, без риска превышения допустимой нагрузки на его основные рабочие механизмы.
Причины поломок карбюратора
При эксплуатации мотокосы (например, «Патриот» или «Союз») карбюратор может повредиться, и пользователю потребуется провести его ремонт своими силами или с привлечением специалистов. Это может произойти по ряду причин. Одна из наиболее распространенных – несоблюдение правил использования прибора. Если при продолжительной работе триммера не проводилось обслуживание и регулировка карбюратора — устройство ломается.
Другая причина поломки – неправильно приготовленная топливная смесь. Часто владельцы техники покупают масло и готовят горючее по рекомендациям, написанным на упаковке ГСМ, что неверно. При подготовке топлива нужно учитывать инструкцию по эксплуатации самой мотокосы. Кроме того, не следует делать смесь «на глаз», так как неправильные пропорции также приводят к поломке техники.
Большая часть поломок карбюраторов одинаково характерна для мотокос разных марок, будь то Echo, «Кедр», Homelite или устройство другого производителя.
Признаки разбалансировки
Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.
Признаками сбоя в настройках служит следующее:
- заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
- слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.
Регулировка карбюратора бензокосы своими руками
Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.
Для отладки предусмотрены три винта:
- L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
- H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
- T – с его помощью проводят отладку холостого хода.
Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.
- Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
- Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
- Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
- Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
- Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
- Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.
Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора. Регулировка карбюратора бензокосы на видео проведена на слух.
Советы по ремонту карбюратора бензотриммера
Вне зависимости от производителя имеет место заводской брак деталей карбюратора бензокосы. Пружина регулировочного винта
Например, описанная выше методика настройки может не дать положительных результатов при чрезмерно большом количестве витков у пружины винта подачи смеси и, как следствие, невозможность оптимального уменьшения уровня подаваемого бензина. Для устранения этого можно самостоятельно немного укоротить пружину или в соответствие с руководством по эксплуатации приобрести новую.
Многие владельцы бензокос при покупке масла следуют указанным там рекомендациям по приготовлению топливной смеси. Масло для бензинового триммера
Так вот, зачастую указанные на банке сведения по смешиванию бензина с маслом отличаются от указаний в паспорте триммера. Вследствие этого на свече зажигания может быстро образоваться черный нагар, который ведет к падению мощности и повышению расхода топлива. Потому при подготовке рабочей смеси следует соблюдать рекомендациям, указанным в руководстве по эксплуатации. В большинстве случаев пропорция для обкатанного ДВС составляет 1:25. Стоит отметить, что многие владельцы инструмента предпочитают «на глаз» готовить топливо, что непременно приведет к быстрому износу поршневой косы в случае снижения порции масла и образованию нагара на свече зажигания при увеличенном количестве смазочной жидкости.
Правильно выполненные выше советы по настройке карбюратора триммера помогут избежать не только перегрева двигателя, повышенного расхода топлива, но и существенно увеличат срок эксплуатации других деталей и узлов инструмента
Обращайте внимание на работу мотокосы на всех режимах и вовремя проводите регламентированное обслуживание и ремонт инструмента.
Регулировка карбюратора бензокосы: основные моменты was last modified: Июнь 25th, 2020 by Администратор
Советы по ремонту карбюратора бензотриммера
Вне зависимости от производителя имеет место заводской брак деталей карбюратора бензокосы.
Например, описанная выше методика настройки может не дать положительных результатов при чрезмерно большом количестве витков у пружины винта подачи смеси и, как следствие, невозможность оптимального уменьшения уровня подаваемого бензина. Для устранения этого можно самостоятельно немного укоротить пружину или в соответствие с руководством по эксплуатации приобрести новую.
Многие владельцы бензокос при покупке масла следуют указанным там рекомендациям по приготовлению топливной смеси.
Так вот, зачастую указанные на банке сведения по смешиванию бензина с маслом отличаются от указаний в паспорте триммера. Вследствие этого на свече зажигания может быстро образоваться черный нагар, который ведет к падению мощности и повышению расхода топлива. Потому при подготовке рабочей смеси следует соблюдать рекомендациям, указанным в руководстве по эксплуатации. В большинстве случаев пропорция для обкатанного ДВС составляет 1:25. Стоит отметить, что многие владельцы инструмента предпочитают «на глаз» готовить топливо, что непременно приведет к быстрому износу поршневой косы в случае снижения порции масла и образованию нагара на свече зажигания при увеличенном количестве смазочной жидкости.
Правильно выполненные выше советы по настройке карбюратора триммера помогут избежать не только перегрева двигателя, повышенного расхода топлива, но и существенно увеличат срок эксплуатации других деталей и узлов инструмента
Обращайте внимание на работу мотокосы на всех режимах и вовремя проводите регламентированное обслуживание и ремонт инструмента
Когда необходимо проводить регулировку
Регулировка карбюратора необходима в следующих случаях:
- новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
- изменился состав топлива (марка масла и бензина);
- поменялась погода (стало жарко, холодно);
- изменилось разрежение воздуха (касается горных районов);
- после длительного хранения;
- возросла нагрузка на двигатель (после смены инструмента и т.д.);
- вследствие вибрации винты регулировки самопроизвольно выкрутились;
- увеличился расход топлива, карбюратор переливает горючее;
- на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
- мотор заводится и сразу же глохнет или плохо набирает обороты;
- в цилиндр не поступает бензин;
- большое количество выхлопных газов.
Сухая и мокрая свеча что это означает и как влияет на запуск мотора
Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:
- Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
- Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
- Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы
Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.
Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:
- Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
- Залить его в камеру сгорания через свечное отверстие
- Закрутить свечу зажигания
- Надеть подсвечник и произвести запуск двигателя
Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить
Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:
- Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
- Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
- Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками
https://youtube.com/watch?v=YixHJCGg9gg%3F
Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.
Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.
