Не поступает бензин в карбюратор бензопилы husqvarna

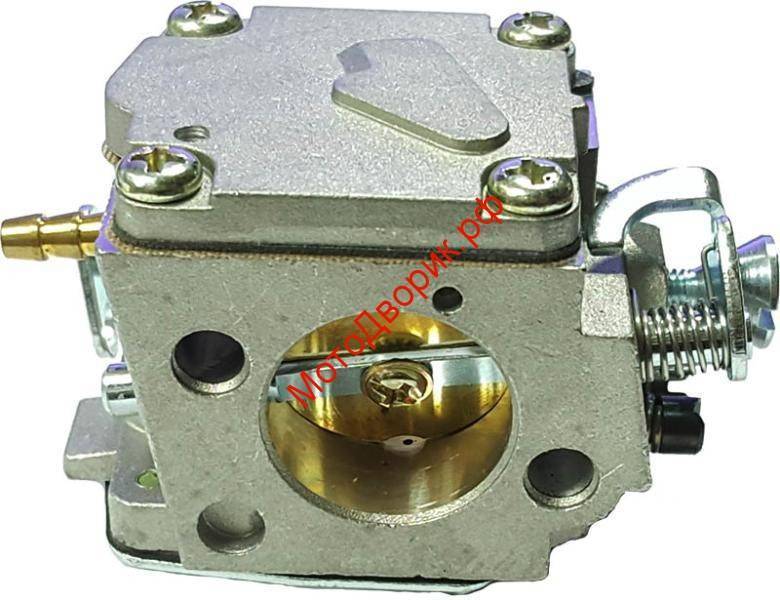

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
(H) – отвечает за тягу на высоких оборотах и их количество;
(Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Особенности ремонта

Некоторые неисправности бензопилы Хускварна 137 можно устранить собственными силами. В сервисный центр обращаются только в тех случаях, когда детали получают механические повреждения или истираются до критического состояния.

Чтобы провести мелкий ремонт или заменить износившиеся детали, воспользуйтесь ремонтными приспособлениями, которые идут в комплекте к изделию.

Так, если пила не заводится, причину нужно искать в системе подачи топлива. Когда инструмент глохнет в процессе работы, то ремонт бензопилы Хускварна 137 может ограничиться очисткой глушителя от нагара.

Как отрегулировать карбюратор

Первичная регулировка карбюратора производится на предприятии-изготовителе под стандартные параметры топлива из расчета на эксплуатацию в летних условиях. Изменение настроек происходит от вибрации в процессе пиления древесины или из-за применения некачественной топливной смеси. Настройка карбюратора бензопилы выполняется в тех случаях, когда двигатель работает нестабильно, не заводится или глохнет при нагрузке.

Чтобы произвести ремонт карбюратора своими руками, нужно иметь такие инструменты:

отвертка;
гаечный ключ;
тонкая проволока.

Восстановление работоспособности изделия проводится следующими способами:

Прочистка засорившихся каналов проволокой.
Настройка натяжения троса привода заслонки подачи газа.
Снятие неисправной мембраны и установка новой детали.
Уплотнение соединений.
Замена прокладки.

После устранения неисправности выполняется точная настройка прибора путем вращения болтов L (обороты коленвала), Т (холостой ход) и Н (объем подачи топлива).

Как разобрать и собрать бензопилу

Разборка изделия проводится при:

сезонном обслуживании;
ремонте;
плановой замене износившихся частей и механизмов.

Разбирают изделие в такой последовательности:

Снять рукоятки.
Ослабить болты корпуса, удалить с него крышки.
Демонтировать шину, снять звездочку бензопилы.
Отсоединить стартер.
Открутить маховик.
Снять сцепление и привод маслонасоса.
Отсоединить глушитель карбюратор и катушку зажигания.
Разобрать двигатель.

Сборка агрегата производится в обратной последовательности.

Проверка искры на свече зажигания и зазора между катушкой и магнето

Свеча зажигания — это важнейшая деталь, которая отвечает за воспламенение топливной смеси, подающейся в камеру цилиндра. Если свеча отслужила свое, то она будет выдавать слабую искру или вовсе ее не выдавать. Проверить это можно следующим способом:

Выкрутить свечу зажигания
Положить ее на цилиндр, подключив к подсвечнику
Включить зажигание
Дергать ручку стартера

Если искра возникает постоянно, то это говорит об исправности свечи. Причем исправна не только свеча, но и система зажигания — катушка и высоковольтный провод. Если искра на свече возникает, но с перебоями (прерывисто), то такая деталь подлежит замене. Предварительно надо проверить зазор между контактами. Величина зазора должна составлять от 0,5 до 1 мм.

Для каждой модели бензопилы производители указывают рекомендуемую величину зазора, поэтому нужно воспользоваться справочником. Измерить зазор можно специальным щупом или листом бумаги, сложенным в несколько раз.

Отсутствие искры на свече говорит о неисправности системы зажигания, поэтому перед тем, как заменить деталь, следует убедиться в исправности катушки зажигания и высоковольтного провода. Не заводиться бензопила может по причине засорения электродов свечи. Наличие черного нагара на свече или мокрые электроды — все это может говорить о следующих неисправностях:

Черный нагар — карбюратор бензопилы отрегулирован неправильно. В составе поступающей смеси в цилиндр присутствует много топлива и мало воздуха. Устранить неисправность можно путем очистки нагара на электродах свечи с последующей регулировкой карбюратора
Если свеча мокрая (ее заливает), то это может свидетельствовать о следующем — либо неисправна система зажигания (в том числе и сама свеча), либо же в цилиндр поступает избыточное количество топлива, тем самым заливается свеча. Для начала нужно убедиться в том, что свеча дает хорошую искру, и только после этого произвести регулировку карбюратора. Мокрую свечу методом прокаливания сушить не рекомендуется, поэтому ее следует насухо вытереть, а затем дать ей подсохнуть на солнце
Если свеча имеет красный или розовый нагар на электродах, то это говорит о том, что используемый бензин содержит большое количество присадок. Обычно такой эффект дает бензин марки АИ-95 и выше, увеличение октанового числа в котором достигается за счет добавления присадок

Когда свеча имеет коричневый цвет (кирпичный), то это говорит не только о правильно отрегулированном карбюраторе бензопилы, но еще и об исправности системы зажигания. Если используется новая свеча зажигания, которая при проверке выдает слабую искру (или искра вовсе отсутствует), то это признак неисправности катушки зажигания. Катушку необходимо заменить вместе с высоковольтным проводом.

Это интересно! Проверить необходимо величину зазора между катушкой зажигания и магнитом. Разные производители бензопил указывают рекомендуемую величину зазора (обычно величина составляет 0,25 мм), если это значение выше нормы, то его следует откорректировать, воспользовавшись щупом.

Бензопила Хускварна (Husqvarna) 236: особенности, характеристики, ремонт своими руками

Пилы бренда Хускварна представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Характерные неисправности бензопил

Определив причины поломки бензопилы, можно приступать к их устранению. Чтобы устранить ту или иную поломку, необходимо знать, какие способы для этого существуют. Для начала разберемся, какие же неисправности бензопил могут возникать в ходе их эксплуатации:

https://youtube.com/watch?v=ENK8zzdueQw

Неполадки с двигателем. Двигатель может не заводиться или же сразу глохнуть после запуска. Кроме того, могут также наблюдаться такие проблемы, как невозможность развития полной мощности двигателя, что зачастую может зависеть от качества воздушно-топливной смеси. Если двигатель работает неустойчиво, то значит подошло время провести его диагностику.
Неисправности в системе зажигания. Если двигатель не заводится, то нужно первоначально осмотреть свечу зажигания. Наличие нагара на свече зажигания говорит о том, что нарушено соотношение бензина и масла или же одно из этих веществ является некачественным. Если же свеча мокрая, то это свидетельствует о переизбытке топлива. Необходимо осуществить правильную настройку карбюратора. Обязательно следует проверить наличие искры на свече зажигания, что позволит убедиться в ее исправности.
Поломки в системе подачи топлива. Причинами неработоспособности данной системы является: загрязнение топливного фильтра, засорение отверстия в крышке бака, а также недостаток количества поступающей топливной смеси в цилиндр.
Поломка карбюратора. Необходимо осуществить проверку данного механизма и его очистку. Определить причину неисправности в карбюраторе достаточно проблематично, если нет опыта, поэтому рекомендуется обратиться к специалистам.
Неисправность системы отвода выхлопных газов. С течением времени стенки выхлопной трубы набиваются нагаром, что способствует сокращению диаметра трубки отвода выхлопных газов.
Неисправность поршня или цилиндра. Являются одними из самых серьезных поломок, в результате чего потребуется выполнить капитальный ремонт мотора. На поршне или в цилиндре появляются царапины и задиры, а также изнашиваются поршневые кольца или подшипники коленчатого вала.
Неисправность системы смазки цепи. Если не поступает масло на цепь, то это может привести к ряду негативных последствий. Поэтому рекомендуется после каждой заправки масла, осуществлять проверку его расхода. Причинами того, что масло не поступает на цепь, могут быть засорения каналов или неисправность маслонасоса.
Поломка ручного тормоза цепи. Возникает по причине загрязнения тормозной ленты смазкой или опилками. Эксплуатировать инструмент с такой поломкой категорически запрещено.

Большинство из вышеперечисленных поломок можно устранить самостоятельно при наличии опыта, если же его нет, то можно пробовать устранять неисправности под руководством специалиста. В любом случае, следует для начала самостоятельно выяснить причину поломки, а после решать, как и кто ее сможет устранить.

Регулировка Карбюратора Бензопилы Хускварна 137

Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

Цепь не должна двигаться на холостом ходу.
Мотор работает плавно.
При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Поломка глушителя

Если на небольших оборотах двигатель пилы работает без перебоев, а при их увеличении он глохнет, то проблема связана с глушителем. Это говорит о неисправном искрогасителе. Скорее всего, он засорился отходами сгорания. Чтобы выполнить чистку первым делом снимается и разбирается глушитель. Дальше пользователем тщательно снимается образовавшийся нагар при помощи моющего средства.

После этого специалисты рекомендуют высушить деталь феном. По окончании всех манипуляций можно устанавливать глушитель на прежнее место.

Пила Husqvarna 137 имеет несложную конструкцию, поэтому большое количество неисправностей можно устранить в домашних условиях. Для этого следует внимательно изучить поломку и ознакомиться с инструкцией. Там указаны правила разбора и установки деталей. Пила Хускварна 137 отличается своей надёжностью и достаточной мощностью. Она справляется даже с самыми сложными задачами и выполняет большой объем работы. Именно поэтому представленную бензопилу широко используют на масштабных промышленных предприятиях.

Главная страница » Не Заводится Бензопила Хускварна 137

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

источник

Установка зажигания на бензопиле хускварна 142

Установка зажигания на бензопиле хаммер

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

Меняют старую свечу на гарантированно рабочую.
Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Что делать, если ничего не помогло?

Если бензопила по-прежнему не заводится, а причины и способы устранения выявить не удалось, то это повод для визита в сервисный центр. Но если поблизости его нет, то можно попробовать выполнить ряд иных действий, всё это на свой страх и риск.

Порой единственный выход — обратиться за помощью в сервисный центр

Какими ещё могут быть причины неисправностей:

Низкая степень сжатия в цилиндрах – если компрессионные кольца износились или деформировались, то между ними и стенками цилиндров чрезмерно большой зазор. Из-за этого топливная смесь не сгорает, а просачивается наружу.
Не настроен карбюратор – правильно наладить устройство для любителя сложно, но попробовать стоит.
Механические неисправности – если перед поломкой слышались посторонние звуки: скрежет, лязг, звон, то вероятно внутренние части двигателя разрушены. Без опыта капитального ремонта двухтактных моторов что-то сделать будет крайне сложно.

Компрессия замеряется при помощи одноимённого устройства (компрессометра). Он вкручивается вместо свечки зажигания, после чего нужно попробовать «завести» мотор. Показание, которое появится на циферблате, будет значением фактической компрессии. Номинальное значение придётся отыскать в документации на двигатель.

Если нет компрессометра, то делаем так:

Палец должен втягиваться довольно плотно, это означает, что с компрессией всё более или менее в норме. Если разряжение отсутствует, придётся проводить капремонт.

Ещё одной проблемой может оказаться повреждённая прокладка между картером мотора и цилиндром. Это выясняется опытным путём. Нужно:

Снять трубку с карбюратора (сверху).
Налить топливо в пробку.
Завести трубочку, снятую ранее, в налитый бензин.
Покрутить мотор и понаблюдать за результатом.

Горючая смесь может втягиваться в цилиндр или нет. В первом случае – нет проблем. Во втором – компрессии в картере нет, поэтому прокладку необходимо поменять.

Мнение эксперта
Кузнецов Василий Степанович

При замене надо обязательно использовать герметик для обеспечения лучшей герметичности.
