Настройка карбюратора husqvarna 137

Признаки некорректной работы карбюратора

Неправильная работа карбюратора может быть связана с засорением впускных отверстий и неправильной настройкой.

Признаки некорректной работы:

• увеличен расход бензина, из выхлопного отверстия выходит густой белый дым;
• двигатель работает с трудом, с характерным звуком;

• мотор запускается и глохнет или совсем не запускается;
• бензопила «стреляет» в карбюратор.

Всегда ли нужна регулировка

Прежде чем вмешиваться в заводские настройки карбюратора, убедитесь, что некорректная работа бензопилы связана именно с ним:

Сначала убедитесь, что в бачке нежелающей заводиться пилы есть топливная смесь и она поступает в карбюратор.

Если бак полный, проверьте бензопровод. Отсоедините трубку от карбюратора и проведите подкачку. Если все в порядке, бензин будет выплескиваться плевками в соответствии с нормами производителя.

Слабая подача свидетельствует о засорении канала или топливного фильтра. В этом случае достаточно провести прочистку топливной трубки и заменить фильтр.

Некорректная работа инструмента может быть связана с переполненным баком бензопилы. В этом случае под крышкой кратера будут видны подтеки. Если они есть, проверьте соединение топливной трубки с карбюратором. Она иногда выдавливается при закручивании крышки переполненного бачка. Двигатель может не заводиться по этой причине.

Причиной плохой работы бензопилы может стать качество масляно-бензиновой смеси. Если не слить остатки и оставить инструмент на хранение более 2 недель, в баке начнут происходить процессы смолообразования и полимеризации компонентов. Это может стать причиной образования нагара на поршне, кольцах и гильзе цилиндра. Поэтому всегда готовьте смесь непосредственно перед работой в необходимом количестве.

Если с качеством топлива все в порядке, двигатель бензопилы может не заводиться, от засорения топливного и воздушного фильтров:

Для диагностики топливного фильтра отсоедините канал подачи бензина от карбюратора и произведите подкачку топлива. При слабом давлении или его отсутствии в патрубке следует отсоединить фильтр.

Перед этим освободите бачок от смеси и извлеките сам фильтрующий элемент. Забитый сменный картридж можно почистить, но лучше всего сменить его на новый. При работе инструментом в пыльных условиях, очистку стоит производить регулярно.

Извлечение воздушного фильтра производите осторожно, чтобы накопившаяся в процессе эксплуатации пыль на его поверхности не попала в карбюратор: это может потребовать дорогостоящего ремонта. После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства

Затем просушите и аккуратно поставьте его на место

После отсоединения картриджа тщательно очистите его от скопившейся грязи и промойте с добавлением моющего средства. Затем просушите и аккуратно поставьте его на место.

Почему не заводиться бензопила – причины и способы устранения

В каждой модели есть свои слабые места. Некоторые пилы требуют регулярной настройки карбюратора. Недостаток других заключается в системе смазки цепи. Как бы там ни было, любую поломку можно устранить своими руками, если разобраться в чем ее причина, и какие ее признаки.

Что делать, если бензопила глохнет при нажатии на газ?

Как правило, с этой поломкой владельцы бензопил начинают сталкиваться уже после первых 6 месяцев интенсивной эксплуатации инструмента. Причин этой неисправности может быть несколько.

В их перечень входит:

• использование топливной смеси, приготовленной в неправильной пропорции. Если регулярно заливать в бак бензопилы некачественный бензин, в котором размешано слишком много или мало масла, то инструмент не будет заводиться. В этом случае потребуется слить топливо, а также просушить цилиндр двигателя. Для этого нужно несколько раз резко потянуть на себя трос стартера. После этого нужно залить правильно приготовленное топливо, и запустить двигатель пилы;
• заливание свечи зажигания маслом в момент запуска двигателя. Решить эту проблему можно путем снятия, очистки и высушивания свечи. Спустя 30 минут свеча высохнет, и ее можно будет вкрутить. После этого потребуется завести бензопилу;
• отсутствие искры. Это говорит о плохом контакте между заводским высоковольтным проводом и наконечником свечи. Если контакт не нарушен, но искры по-прежнему нет, то нужно проверить электронный блок системы зажигания бензопилы. Этот элемент не поддается ремонту, поэтому его потребуется полностью заменить;
• засорение воздушного фильтра. Этот элемент пилы нужно регулярно чистить от мусора, мелких насекомых и пыли. В противном случае воздух не будет попадать в карбюратор, где он должен обогащать топливную смесь. В результате этого пила перестанет заводиться. Чтобы решить проблему, потребуется очистить фильтр, или заменить его.

Регулировка Карбюратора Бензопилы Husqvarna 137

Описание процесса регулировки карбюраторов бензопил Хускварна. Главные препядствия, которые можно решить с помощью опции свойства и количества горючего.

Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. В этой статье побеседуем о том, как отрегулировать карбюратор

на бензопиле Хускварна.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Заморочек, решением которых может стать регулировка

карбюратора, довольно много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:

• Завышенные обороты холостого хода;
• Сильное дымление при работе инструмента;
• Затруднённый пуск прохладного либо жаркого мотора;
• Отсутствие тяги и пониженные наибольшие обороты.

Это никак не полный перечень заморочек, решением которых может стать настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения полгого ремонта мотора либо в процессе планового ТО бензопилы.

Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.

Устройство и принцип работы карбюратора Хускварна

Для удачного проведения опции карбюратора бензопилы

Хускварна следует знать его устройство и осознавать то, как он работает. По сути все не так трудно, как кажется на 1-ый взор.

Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, также диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.

Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает с помощью воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, за счет чего бензопила

запускается намного легче, чем в этом случае, когда прохладный пуск проводится в обыкновенном режиме.

READ Бензопила Штиль Первый Запуск Видео

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко трудности при работе пилы могут быть вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работе форсунки могут стать предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.

За настройку свойства и количества консистенции, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• Винт (L) – регулирует количество горючего в режиме низких и средних оборотов;
• (H) – отвечает за тягу на больших оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции может привести к тому, что движок закончит работать либо будет работать некорректно, что приведет к его резвому износу либо даже заклиниванию.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

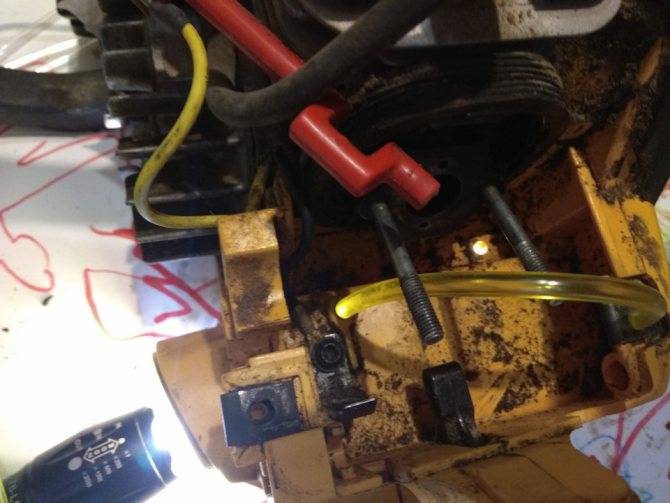

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

Как устроен бензопильный карбюратор?

Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях. Если последние нарушаются, это практически мгновенно отражается на работе двигателя.

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Устройство карбюратора:

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

1. Поплавковая камера

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

• при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
• скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
• горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
• проходя через диффузор, воздух захватывает поступающее туда топливо;
• образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с пружинами и кулачками, то придется менять полностью весь диск;
4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.
