Настройка карбюратора бензопилы. или как не платить ремонтникам!

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

пила не заводится и глохнет;
инструмент не заводится;
инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
достаем иглу;
если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
опору коромысла монтируем обратно на иглу;
отжимаем пружинку и выжимаем фиксирующий болт;
ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
вставляем 2 болта в адаптер и ставим его на место;
закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Почему бензопила стреляет в карбюратор?

Основная причина этой неисправности – неправильно выставленная дистанция между элементами зажигания бензоинструмента. Из-за этого горючее, которое попадает в штатный цилиндр ДВС, не успевает полностью сгорать в нем. В результате появляется звук, похожий на взрыв. Чтобы эффективно решить проблему, нужно выставить зажигание бензоинструмента, придерживаясь указаний в руководстве пользования.

Нередко такого рода неисправности карбюратора бензопилы становятся результатом попадания в цилиндр обедненной или слишком обогащенной кислородом топливной смеси. Чтобы устранить поломку, нужно отрегулировать работу дроссельной металлической заслонки и штатных жиклеров топливного узла.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

H: отвечает за работу главного жиклера и регулирует максимальные обороты.
L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Настройка карбюратора на прогретом двигателе

Замена воздушного фильтра

Двигатель прогревается в течение нескольких минут и только после этого можно приступить к настройке карбюратора.

Отпустите рукоятку, которой выполняется управления дроссельной заслонкой – двигатель не должен глохнуть. Можно слегка увеличить обороты (винт Т), но только настолько, чтобы не начала вращаться цепь.
Начинаем потихоньку закручивать винт L. Делаем это до тех пор, пока не начнут падать обороты двигателя.
Нужно проверить как работает двигатель на высоких оборотах, а потом резко сбросить газ. Если двигатель работал нормально, но потом заглох, можно увеличить обороты, вкрутив винт Т.
Насколько высокие обороты коленвала двигателя? Без тахометра это не проверишь но не стоит думать, что чем больше, тем лучше. Их можно увеличить или уменьшить винтом Н. Причем для увеличения оборотов винт нужно ввинчивать, а для уменьшения – выкручивать.

Если все регулировки выполнены своими руками правильно, то двигатель будет работать без перебоев. Также должны быть соблюдены следующие условия:

На холостых оборотах двигателя цепь остается неподвижной.
Нужно, чтобы бензопила чутко реагировала на управление акселератором, быстро набирая обороты.

Бензопила в действии

Осталось проверить работу агрегата под нагрузкой. Если всё нормально, то можно приступать к работе, если же мотор работает с перебоями, теряет мощность и т.п., то нужно вновь попробовать выполнить регулировки или обратиться к специалисту.

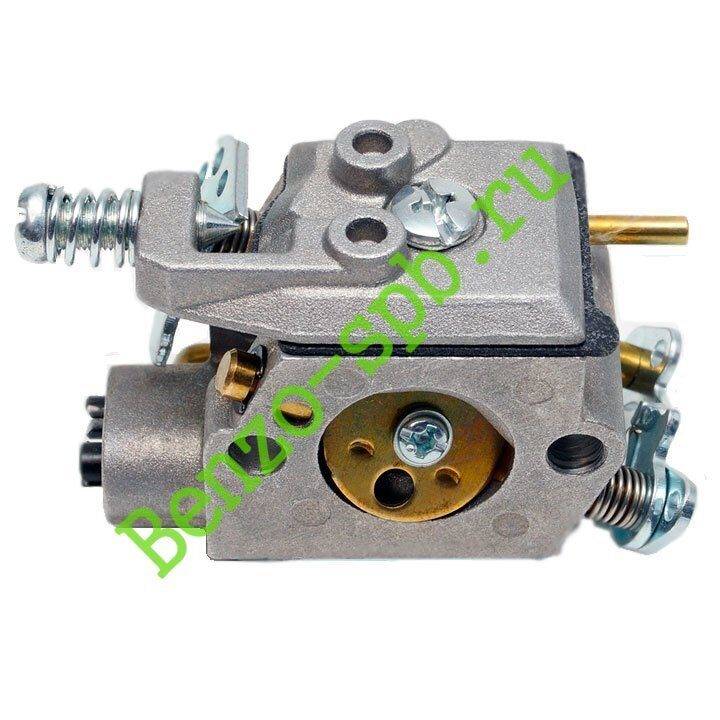

Устройство карбюратора бензопилы

Еще до того как приступить к регулировке карбюратора, будет полезно ознакомиться с устройством и принципом работы этого инструмента. Впоследствии эта информация поможет предотвратить множество проблем.

В конструкции карбюратора можно выделить ряд обязательных элементов, однако в некоторых модификациях этого инструмента могут присутствовать и дополнительные. Поэтому нужно смотреть на модель бензопилы. Такими элементами являются:

Трубка. Главный элемент, выполненный наподобие аэродинамической трубы, которая обеспечивает поступление воздуха. Поперёк нее присутствует воздушная заслонка, которая меняет свое положение и тем самым способствует увеличению силы поступающего воздуха или его уменьшению.
Диффузор. Так принято называть сужение трубки, основное назначение которого заключается в увеличении скорости воздушного потока на том участке, где находится отверстие для подачи топлива;
Распылитель. Именно это приспособление обеспечивает поступление топлива в воздушный канал. Его подача непосредственно в распылитель происходит посредством жиклёра из поплавковой камеры.
Поплавковая камера выполняет роль некоего резервуара, который необходим для поддержания постоянного уровня топлива на входе в воздушный канал.

Сам же карбюратор работает следующим образом: воздушный канал обеспечивает поступление быстрого потока воздуха, который может иметь различную скорость в зависимости от положения заслонки. Уровень поплавка позволяет регулировать степень открытия канала подачи топлива, причем сам он зависит от положения вышеупомянутой воздушной заслонки. Когда воздух поступает в диффузор, он начинает поднимать вместе с собой поступившее топливо и распыляет его. На этом этапе происходит образование смеси, которая уходит в цилиндр, минуя впускной трубопровод.

Как правило, уровень давления в поплавковой камере не отличается от атмосферного. В воздушном канале наблюдается иная картина, поскольку там поддерживается разряженное давление. Именно разница давления топлива и обеспечивает поступление его посредством всасывания через жиклер, откуда оно идет в воздушный канал

Очень важно, что с увеличением степени открытия воздушной заслонки увеличивается и количество воздуха, что, соответственно, позволяет поступать большему количеству топлива. В свою очередь, именно объем топлива влияет на то, на каких оборотах будет работать двигатель

Регулировка карбюратора бензопилы Husqvarna

Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:

Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.

Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.

Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).

На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.

Холостой ход выставляется винтом, обозначенным буквой Т. Поворачивают этот винт по часовой стрелке, наблюдают за началом движения цепи. Как только цепь придет в движение, поворачивают винт назад, до прекращения вращения приводной звездочки. Цепь остановится.

Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.

Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:

Когда нужна регулировка

Регулировку карбюратора нужно выполнять:

Если настройки сбились из-за ослабления винтов или вибрации, а также при попытках регулировки прибора.
Если поломалась крышка корпуса.
Чтобы выяснить причины, почему не работает конструкция.
Когда двигатель не включается или идет с натугой, а потом сразу затухает.
Когда бензопила стреляет в карбюратор или «чихает».
Бензопила сильно вибрирует.
Чтобы проверить, отчего произошел перерасход горючего.
При появлении густого выхлопа.
Если в устройство не поступает бензин.
Когда свечи зажигания почернели или приобрели налет.
Пила не может служить на высоких оборотах и повышать мощность.
Проверка двигателя, если он выключается при наборе оборотов.
Была нарушена работа воздухоочистительных узлов.
В систему распределения смеси попал мусор.
Произошел износ поршней.

Выполнять регулировку также нужно при смене марки топлива и перепадах влажности.

Как же работает карбюратор на бензопиле — разбираемся с подачей топлива в устройство

Итак, рассматриваемое устройство на современной бензопиле имеет простой принцип работы, который основывается на разрежении. Наверное, при ремонте бензопилы не раз каждый пильщик задавал себе вопрос, почему на агрегате отсутствует топливный насос. На таком небольшом агрегате попросту негде устанавливать насос, и его функцию подачи топлива выполняет сам карбюратор. Чтобы разобраться, как работает карбюратор бензопилы, рассмотрим для начала особенности подачи топлива в механизм.

Это интересно!Возвращаемся к нашей бензопиле Дружбе, в которой бензобак расположен выше мотора. Такая конструкция сделана неспроста. Ведь в конструкции старых бензопил также отсутствует бензонасос, только его роль выполняет расположение бензобака над карбюратором и двигателем в целом. Топливо поступает в карбюратор самотеком через топливопровод, а исключается его переизбыток за счет принципа работы поплавковой камеры, о чем было сказано выше. Как же происходит подача топлива в современных бензопилах с мембранными карбюраторами? В современных бензопилах подача топлива в карбюратор происходит через специальную мембрану, которая на схеме ниже обозначена под цифрой 4.

На схеме эта мембрана обозначена в виде пунктирного овала. Ее перемещение происходит за счет разрежения давления. Возникает вполне уместный вопрос о том, откуда же возникает это разрежение. Рассмотрим в деталях, для чего будем опираться на схему ниже.

Штуцер под номером 1 соединен с бензобаком, который расположен ниже уровня расположения карбюратора. Топливо по закону физики не сможет поступать в карбюратор по такой схеме. Именно для этого в конструкции рассматриваемого устройства имеется штуцер 2 (он также может быть представлен в виде отверстия, что зависит от модели инструмента, однако принцип работы карбюратора бензопилы идентичен). Через штуцер 2 происходит поступление в карбюратор давления, забор которого происходит через канал из камеры КШМ (кривошипно-шатунного механизма). На схеме показано черной линией.

Из камеры КШМ в камеру карбюратора через штуцер 2 происходит попеременная подача воздуха под давлением, цикличность которого зависит от скорости вращения коленчатого вала инструмента. Именно поэтому перед стартом бензопилы нужно изначально без зажигания сделать несколько движений стартером (который приводит в движение коленвал), чтобы закачать бензин в камеру сгорания, а уже после этого осуществлять запуск.

При создании разрежения давления мембраной 4, происходит попеременное открытие и закрытие клапана 3. Топливо поступает по камере карбюратора, и направляется к впускному клапану под номером 5. Клапан 5 открывается в зависимости от создаваемого давления, но уже не мембраной, а самим топливом. Далее топливо поступает через фильтрующий элемент под номером 6, и перемещается уже в очищенном виде до иглы. Дальнейшая схема работы карбюратора бензопилы описана в следующем разделе.

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки.
Снимают карбюраторный фильтр.
Потом отключают шланг подачи бензина.
Отключают тягу привода мотора.
Отвинчивают наконечник подключения троса.
Осторожно снимают и вытаскивают шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

набор отверток и гаечных ключей;
моющий состав;
ультразвуковая ванна для кавитации;
большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

Откручивают винты на корпусе прибора.
Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
Обрабатывают стенки устройства и все детали воздухом из компрессора.
Если остался на узлах нагар, то их протирают обезжиривателем.
Узлы и корпус просушивают.
Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Работа карбюратора

При запуске ДВС перекрывается воздушная заслонка. В этом режиме образуется богатая смесь. Двигатель постепенно прогревается:

Нагреваются стенки цилиндра.
Тепло передается в топливную камеру, температура топлива повышается, что улучшает его испарение при внешнем смесеобразовании.

Фильтрующие элементы не позволяют поступать в цилиндр абразивным частицам, которые содержатся в окружающем воздухе.

После прогрева можно открывать воздушную заслонку. За стабильную работу отвечает правильная регулировка холостого хода.
В процессе работы в сужающемся диффузоре поток воздуха движется с высокой скоростью. Происходит подсос топлива в диффузор, оно испаряется, и образуется рабочая смесь.
При открывании дроссельной заслонки количество подаваемого заряда возрастает.
Обороты увеличиваются. Мощность и крутящий момент также становятся выше.
Прикрывая дроссель, уменьшают поток заряда. Мощность снижается.

Для регулирования карбюратора имеются регулировочные винты, они вынесены на панели управления. Режим работы выставляется положением рычагов, связанных сзаслонкой и дросселем. Для удобства управления к ним присоединены тросики.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
распылитель — механизм впрыскивания топлива в поток воздуха;
поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

«H» — винт, регулирующий максимальные обороты и главный жиклер;
«L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
Положите бензопилу на какую-либо устойчивую поверхность.
Цепь пилы должна быть направлена в сторону от вас во избежание травм.
Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
