Изготовление в домашних условиях
Главное — точно выдержать геометрию. Основой может быть:
- швеллер;
- труба с прямоугольным сечением;
- уголок;
- ламинат.
Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

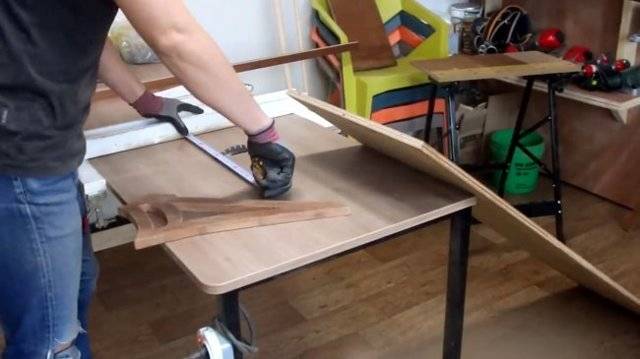

Вариант 1. Шина из ламината.
- По линейке отрезаем два куска материала одинаковой длины.
- По одной кромке фрезеруем.
- Прикрепляем к основе (также из ламината) саморезами.
- Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
- К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
- Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.
При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.
Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.
- Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
- Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
- В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
- Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.
Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

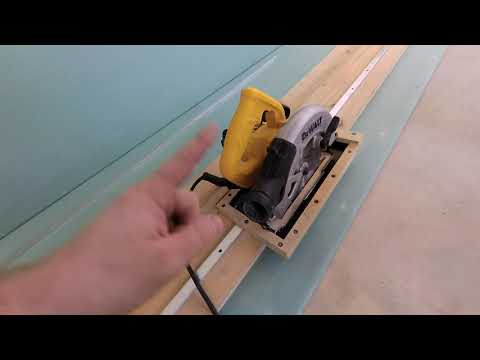

https://youtube.com/watch?v=uD-EzQFupAg

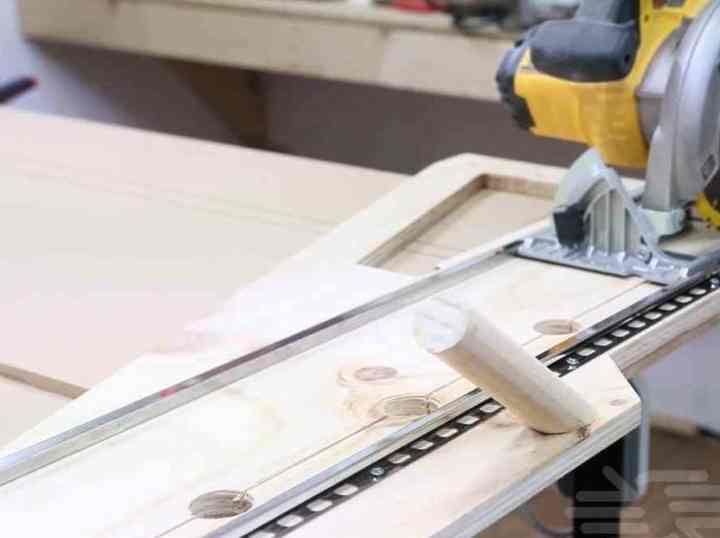

Теперь направляющая рельса может изготавливаться собственноручно:
- К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
- С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.
Отпиливаются лишние по ширине куски, и рельса готова.

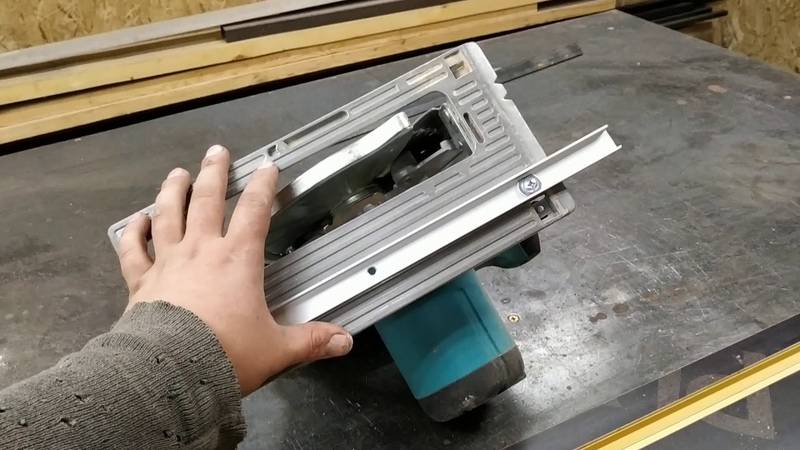

Подготавливаем ручную пилу:
- Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
- Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
- На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.
Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.
Направляющая шина – что это
Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.
Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.
Подробная инструкция для изготовления
Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.
Из фанеры
Фанера часто используется при создании шины Конструкция из фанеры изготавливается в несколько последовательных шагов:
- Отключить дисковую пилу от источника электроэнергии.
- Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
- Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
- Закрепить полосу к широкому фанерному отрезку.
- Вторую полосу прикрепить параллельно к основанию инструмента.

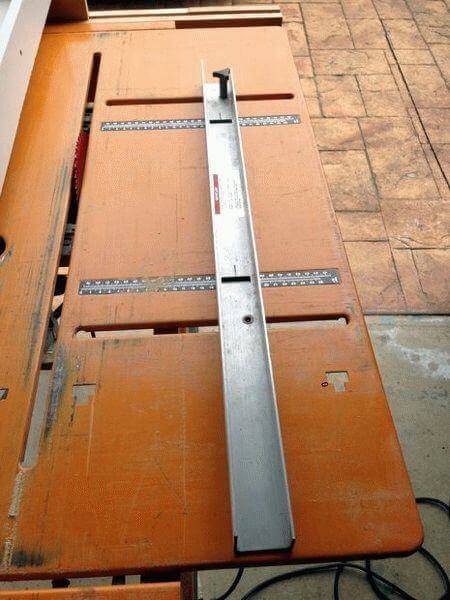

Шина из алюминиевого профиля
Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.
При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.
Другие разновидности
Строительное правило часто используется в качестве направляющей Сделать направляющую шину для дисковой пилы своими руками можно из рельсового стусла. Чаще всего это приспособление используется при поперечном срезе материалов. Оно состоит из двух уголков, которые параллельно соединены друг с другом. Их концы должны быть прикреплены к железному или фанерному основанию.
Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.
Какую дисковую циркулярку выбрать для установки
Длинные пропилы, например, при роспуске доски на брус или обрезки обзола требуют продолжительной работы под значительной нагрузкой. В таком режиме долго могут служить только качественные циркулярки.
Тоже самое и при работе в стационарном режиме. Когда циркулярка перевернута вверх пильным диском и закреплена в столе, она включается и работает продолжительное время. При этом активно изнашиваются графитные щетки, стираются контакты ротора, шестерни передаточного механизма.
Оптимальная мощность – от 1,2 кВт до 2,2 кВт. Есть крупные модели мощностью до 5,5 кВт. Но они стоят дорого и потребляют много энергии, их мощность может быть чрезмерной.
Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Маятниковая подвеска
Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.
Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.
Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.
С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:
Как правильно отрегулировать
Важным моментом в пользовании этим приспособлением выступает правильная регулировка перед началом работ. В зависимости от типа работ и обрабатываемого материала выбирается расположение установки шины и точки ее фиксации. Правило прикладывается к линии реза так, чтобы край подошвы ложился на нее с минимальным перекосом. После этого регулируется положение пильного диска. Диск пилы открывается от защитного кожуха и по краю диска делается замер относительно линии разметки сначала, с одной стороны, а потом, с другой стороны заготовки. После того как сделана регулировка шина фиксируется прижимами. Если есть необходимость делать распил под углом, то при помощи станины делается регулировка положения диска. Для того чтобы пилить под углом 45 градусов достаточно изменить угол при помощи регулировки циркулярки, чтобы получить больший угол необходимо изменить угол наклона самой шины относительно плоскости заготовки. В таком случае под упор подкладывается небольшие пластины из пластика или клинья из дерева.
Как видно, собрать направляющую шину для циркулярной пилы своими руками достаточно просто. Необязательно покупать фирменную профессиональную шину, для самой простой достаточно взять дощечку ламината и отрезок алюминиевого профиля, а вместо дорогих быстрозажимных струбцин использовать обычные болты и гайки-барашки. Такая самоделка обеспечит существенную экономию времени и средств, а ровный качественный рез будет не хуже чем у профессиональной шины.
Что учесть при выборе направляющей для циркулярной пилы
Применение направляющей шины для циркулярной пилы требует учитывать особенности:
- параметры обрабатываемых деревянных заготовок;
- технические возможности пилы;
- частоту применения этого дополнительного инструмента.
Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.
Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы
В этом случае следует особое внимание обратить на следующие параметры:
- допустимую длину реза;
- мощность используемого инструмента;
- ширину получаемого паза;
- особенности применяемых пил (диаметр диска, величина зубьев и так далее);
- разрешённое направление распила (продольное, поперечное, произвольное);
- возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
- порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.
Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.
Характеристики
Отметим наиболее важные эксплуатационные параметры, необходимые для эффективной работы с органическими стеклами:
- мощность – 250-300 Вт для ручных пил, 500-800 Вт для профессиональных моделей. Более мощные образцы имеют повышенные возможности и могут работать не только с оргстеклом, но и рядом других материалов;
- скорость разреза – 5-10 см/с;
- число оборотов – 3000-4000 об./мин. (оптимально);
- устанавливаемые углы распила – 90, 45, 60, 35?, а также ряд промежуточных регулируемых значений.
К полезным функциям, которыми оснащены многие современные модели дисковых пил, относятся:
- сдувание опилок за счет крыльчатки охлаждения и специальной системы отвода воздуха;
- аварийная остановка (резкая, без инерционного вращения);
- система мягкого пуска – обеспечивает плавное повышение числа оборотов и устраняет рывок в начале работы.
Все пилы подключаются к стандартной электросети (220 В). Бытовая разводка выдерживает агрегаты любой производительности, если их мощность не превышает 2 кВт.
Распиловочный станок, своими руками
Распиловочный станок является достаточно полезной вещью, особенно для тех, кто хочет создать личную мебельную мастерскую или просто любит работать с деревом. Станки, произведённые на заводе, очень дорогостоящие, именно по этой причине стоит сделать распиловочный станок собственноручно
Станок можно собирать самыми разными способами, но всё же обратите внимание на самый надёжный, его и опишем
Чтобы соорудить станок для распилки дерева, вам понадобятся:
– трубы, изготовленные из металла;
– подрезной диск;
– швеллеры и уголки из металла;
– электрические двигателя, их нужно 2 штуки;
– валы, взятые с техники, используемой в сельском хозяйстве;
– основной диск для распилки;
– сварка;
– инструменты, предназначенные для проведения работ с металлом;
– болты и гайки для крепежа конструкции.
С самого начала необходимо заняться созданием крепкой стальной станины, которая и будет служить основой для распиловочного станка. Металлические швеллера – это именно то, что вам нужно в данной ситуации. Созданный стол должен обладать высокой устойчивостью, так как даже самое маленькое качание станет помехой и может травмировать человека. Длина основания должна быть равна 650 сантиметрам, его высота – 100 сантиметров, а ширина – 250 сантиметров.
На следующем этапе стоит заняться проектированием. Сделайте проекцию напольной направляющей и ведущей направляющей, затем эти элементы нужно закрепить на станине. Труба подойдёт для изготовление направляющих.
Потом нужно сделать так, чтобы рабочий стол стал неподвижным. Его движения должны совершаться по направляющий, а во время рабочего процесса должна выполнятся подача листа дерева.
Линия разреза равна 300-320 сантиметрам.
Основная и подрезная пила устанавливается на пыльном блоке. Они вращаются напротив друг у другу. За данную работу отвечают 2 асинхронных двигателя. Выбирать двигатели нужно с особой внимательностью и серьёзностью. Ихней задачей является обеспечение вращений основной пилы со скоростью 5 тысяч оборотов в минуту. Чем мощнее двигатель установлен на распиловочный станок, тем большего диаметра дерево можно распиливать. Для раскройки древесной плиты используются пильные диски, диаметр которых составляет 25 сантиметров.
Готовый станок необходимо установить в хорошо проветриваемом помещении, чтобы избежать загорания стружки. Во время работы – не терять бдительности.
https://youtube.com/watch?v=86JxmUhaxN8

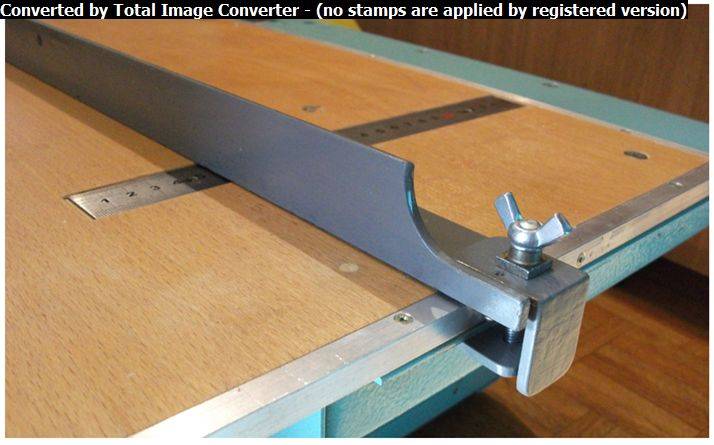

Конструкция упора циркулярного станка
Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.
Читать также: Снегоход из мотоблока ло приколынарыбалки
Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.
Фиксация происходит путем поворота эксцентрикового механизма.
Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.
Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.
С другого ракурса.
Общий состав всех деталей выглядит следующим образом:
- Поперечная часть
- Основание поперечной части;
- Верхняя поперечная прижимная планка (с косым торцом);
- Нижняя поперечная прижимная планка (с косым торцом);
- Торцевая (фиксирующая) планка поперечной части.
- Продольная часть
- Плоскостной элемент скольжения (ЛДСП, 2шт.);
- Основание продольной части;
- Зажим
- Эксцентрик
- Рукоятка эксцентрика
Назначение
Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.
Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.
Другие доводы в пользу направляющей:
- С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
- Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
- Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
- Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.
Пошаговая инструкция
Ниже представлен подробный процесс изготовления простой каретки для пилы.
Разметка направляющих
Пазы для полозки должны быть четко параллельны циркулярному диску. Поэтому на столешнице карандашом и линейкой ставятся необходимые отметки и прочерчивается центральная ось. Точная разметка — залог качественного инструмента.
Фрезерование пазов под полозки
Когда главная линия готова, по обе стороны от нее на равном расстоянии делаются пазы с помощью фрезерного станка. В пазики можно вставить профили из металла (п-образной формы), чтобы пазы служили дольше, а полозки легко двигались.
Изготовление полозков
Рейки выпиливают из дерева. Предпочтение отдают твердым породам — клену, дубу и прочим. Полозки должны хорошо прилегать к пазам, однако не слишком плотно, иначе каретка не сможет перемещаться. Если данный этап выполнен правильно, основа салазки будет легко устанавливаться на рабочий стол.
Для пропила под нестандартным углом потребуется дополнительно сделать комбинированный квадрат
Монтаж основания каретки на полозки
Полозки проклеиваются, после на них помещается фанерный лист. На время действия клея на фанеру кладется утяжелитель, либо она фиксируется любой струбциной. Фанеру предварительно желательно прошкурить.
Разметка углов каретки
Каретка устанавливается в пазы, и мастер пропиливает ее переднюю часть. От этого участка отмеряются 2 угла по 45 градусов. После чего уголки спиливаются с обеих сторон.
Коррекция углов каретки
Нужно конструкцию закрепить и выполнить несколько заготовок для оценки функционала каретки. Если в отпиленных реечках углы не являются правильными, салазка циркулярки корректируется: подрезаются ее границы. Затем снова необходимо делать пробный пропил.
Такая процедура проводится, пока не появится желаемый эффект в размерах среза, вибрационного уровня и необходимости прилагать усилия в процессе.
Отделочные работы
Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.
Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола
Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок
В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.
Рекомендуем: Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам
Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.
