На какой скорости закручивать саморезы шуруповертом

Устройство шурупа

Шурупы по бетону изготавливают из высокопрочной стали, пассивированной специальными составами для защиты от коррозии и механических повреждений при вкручивании. В зависимости от сплава, использованного для пассивации, выпускаются саморезы желтого, серого, черного и серебристого цветов.

Шуруп состоит из головки и тела – металлического стержня с резьбой. Нижняя часть тела самореза сужена в виде конуса. На нее нанесены насечки, которые не позволяют шурупам выкручиваться и выпадать из отверстий, а бетону – растрескиваться во время монтажа.

Резьба саморезов также имеет насечки, усиливающие ее сцепление с бетоном. Высота резьбы вдоль тела шурупа может меняться. Широко распространены метизы с неравномерной высотой резьбы. Они подходят для работы с ячеистым (пористым) бетоном (полистиролбетоном или арболитом), кирпичом (керамическим, силикатным или лего-кирпичом) и подобными им материалами.

Саморезы по бетону отличаются от обычных более частым шагом резьбы. Он позволяет использовать нагели без сверления отверстий.

Общие сведения

Есть неверное мнение, что…

детали универсального назначения прекрасно подойдут и для древесины, и для ДСП, и для фанеры, и будут не хуже специализированных. Да, конечно, вкрутить их в такие материалы не составит труда, а вот как хорошо они будут держаться – это уже другой вопрос. Дело в том, что материал, в которое будет вкручен саморез, должен надежно пролегать в канавках резьбы, а древесная структура не даст возможности ей нормально разместится в узких винтовых бороздках элемента крепления универсального типа.

Инструменты для вкручивания

Крепления могут быть со шляпками разного размера и разными по форме-размеру углублениями в них. По этой причине до того, как вворачивать саморез, следует убедиться в том, что в вашем арсенале есть отвертка или даже шуруповерт с подходящей насадкой. А в целом же стоит иметь как можно больше насадок для соответствующих инструментов. Кроме того, следует проводить их регулярную замену, потому что износа при использовании никак не избежать.

Обратите внимание, что оптимальные насадки это те,  которые выполнение из инструментальной стали с добавками для упрочнения. Не стоит останавливать свой выбор лишь на первом попавшемся приборе, так как в противном случае через 2-3 дня постоянной работы вам потребуется покупать новый

Если у вас в планах закручивать 1-2 саморезы в нетвердые поверхности, то можно выполнить работы при помощи отвертки. Если же речь идет о большем количестве, то тут не обойтись без шуруповерта. Закручивание крепление посредством отвертки не самая простая операция, как это может казаться на первый взгляд, и требуется определенная сноровка. А вот при помощи шуруповерта вы сможете сделать все качественно и быстро.

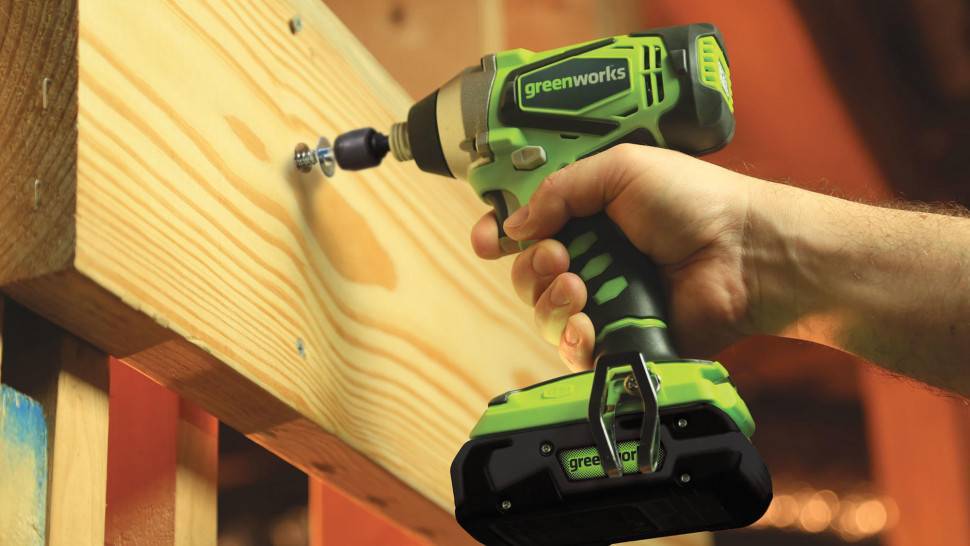

Как правильно пользоваться шуруповёртом

На шуруповёрте имеется шкала, с помощью которой можно регулировать непосредственную мощность вращения. Поворачивая регулятор, вы выбираете тот режим, который нужен вам в зависимости от той работы, которую вы предполагаете делать. Этим же регулятором можно выбрать режим сверления. Только не старайтесь сверлить шуруповёртом твёрдые, бетонные и каменные поверхности, чтобы не вывести его из строя. Для сверления твёрдых поверхностей существуют специально предназначенные для этого инструменты. Не переключайте регулятор во время работы шуруповёрта. Это может привести к неисправности инструмента. Зная о том, как пользоваться шуруповёртом, можно продлить его срок службы.

С помощью специального переключателя можно выбрать три режима работы. Режим закручивания, режим откручивания и режим блокировки работы шуруповёрта. Третий режим нужен для безопасности. Все эти режимы очень удобно переключать, если вы держите шуруповёрт за рукоятку, расположенную выше аккумулятора. Рукоятка обычно покрыта прорезиненным материалом и поэтому очень безопасна при работе. Она гарантирует, что шуруповёрт не выскользнет из вашей руки в самый неподходящий момент. Для большей уверенности можно пристегнуть специальным ремешком шуруповёрт к руке.

Принцип работы шуруповерта

Шуруповерт функционирует посредством конвертирования энергии электрической в механическую. При этом выполняется полезная работа от механического вращения рабочего органа в ту или иную сторону.

Принцип работы шуруповерта

Существует 2 вариант питания: от сети и от аккумулятора. Устройство обоих почти идентично, но интерес представляет аккумуляторный. Он более мобильный и более удобен в силу мобильности.

Инструмент состоит из следующих основных частей:

• корпус инструмента, в котором все монтируется;
• электрический мотор, щеточного или бесщеточного типа;
• патрон, в который устанавливается сменная насадка;

• редуктор для передачи вращения от электромотора к патрону;
• предохранительная муфта (для защиты мотора при внезапной остановке сменной насадки);
• пуск (кнопка, выключатель);
• регулирующий орган (для скорости, крутящего момента);
• орган переключения (для реверса или другой функции);

прочие элементы (подсветка, кронштейны).

Суть работы заключается в следующем.

Устанавливается аккумулятор для запитывания электромотора.

Нажимается орган запуска – обычно кнопка. Выполняется замыкание контактов, электрический ток от аккумулятора подается на электромотор. Чем больше усилие нажатия, тем сильнее вращается патрон, вместе с которым и сменная насадка.

При поступлении тока на обмотку мотора начинается вращение ротора относительно статора. При появлении вращения вместе с валом крутится и шестерня, на валу установленная. Она передает крутящий момент на редуктор.

От редуктора крутящий момент передается на вал, на котором установлен патрон. В нем – сменная насадка для режима сверления или закручивания метиза.

В патрон (обычно цангового типа) установлена сменная насадка. Она принимает вращение от электромотора и выполняет полезную работу.

Конструкция

По принципу питания электроинструменты бывают аккумуляторные и сетевые, работающие при напряжении 220 V. Несмотря на эти различия, инструменты похожи по внешнему виду и внутреннему устройству. Они состоят из следующих частей:

• Пластикового или металлического корпуса.
• Зажимного патрона для различных насадок.
• Кнопки вкл./выкл.
• Реверсного переключателя, позволяющего регулировать вкручивание и выкручивание элементов крепежа.
• Скоростного регулятора, управляющего оборотами двигателя.
• Блокировки включения.
• Переключателя регулировки силы затяжки.

Внутри корпуса находится электрический двигатель с платой и конденсатором, муфта и редуктор.

Сколько Н·м нужно чтобы завернуть шуруп

Прежде чем дать точный ответ, необходимо уточнить, какой шуруп/саморез и куда. В последнем случае имеет значение плотность и твердость материала. Табличка ниже даст вам представление о некоторой ориентировочной средней плотности и твердости отдельных пород древесины при влажности 12-15%. На самом деле, плотность одной и той же породы древесины может меняться в относительно широких пределах, потому обычно принимают к сведению некие типичные значения:

Порода дерева	Плотность, г/см3	Твердость по шкале Янка
Пихта сибирская	0,39	420
Ель	0,45	660
Осина	0,51	420
Сосна	0,52	380-1240
Липа	0,53	400
Береза	0,65	1260
Бук	0,66	1300
Лиственница	0,66	1200
Дуб	0,69	1360
Тис	0,75	1200
Ясень	0,75	1320
Слива	0,8	~1200
Яблоня	0,9	~1200
Самшит	0,96	2100

Это означает, что для работы с березой, например, понадобится усилие примерно вдвое выше, чем при работе с елью. Однако связь тут не совсем прямая. Более смолистая древесина будет легче подвергаться обработке.

Теперь перейдем к шурупам. Для нас имеет значение диаметр, длинна, форма и характер резьбы. Например, для тонких саморезов при закручивании в средние по твердости породы дерева (сосна) мы имеем следующую картину:

Размеры шурупа, мм	Максимальный крутящий момент, Н·м
4х50	3,56
4х90	4,92
5х50	5,36
5х90	7,24

Глянув в таблицу, можно подумать, что для саморезов 5х90 подойдет любой из шуруповертов, имеющихся в продаже. Но это не совсем так, о чем в практической части материала.

Подытожим теорию:

1. мы не знаем, с какого «потолка» взяты цифры характеристик крутящих моментов шуруповертов, указанных производителем;
2. также Капитан Очевидность подсказывает, что используемый материал оказывает заметное влияние на весь процесс, равно как и параметры шурупов.

Разновидности шурупов

Начнем с того, шуруп – это цилиндрический стержень со специальной головкой, на который наноситься винтовая канавка. Производятся шурупы по целому ряду нормативных документов, среди которых ГОСТ 1144-80, ГОСТ 1145-80 и т. д.

Вместе с тем, есть два основных вида метизов – это:

• классические шурупы;
• самонарезающие (также известные как саморезы).

Для обозначения в данном случае используются диаметр и длина шурупа (к примеру, изделие диаметром 5 мм и длиной 3,5 см будет обозначаться как 5х35 мм). Помимо того, метизы могут классифицироваться по форме шлица и особенностям самой головки:

• с плоской (потайной) головкой;
• с такой же, но уменьшенного типа;
• с прессшайбой;
• с головкой полусферической формы.

Все эти разновидности производятся с крестообразным шлицем, с прямым (плоским) и со шлицем Torx (последний еще известен как «звездочка»), а также с внутренним шестигранником и прочими, менее популярными вариантами. Еще существуют саморезы с головкой шести- и восьмигранной формы (кровельные), которые также изготавливаются с разными шлицами.

По дереву

Главное отличие саморезов для дерева – редкая резьба, в отличие от их аналогов, предназначенных для металла. Такой крепеж может быть черного, золотистого и белого цвета. Так, если необходимо прикрутить золотистую петлю на двери, то соответственно выбирается золотистый саморез. В большинстве же случаев выбор падает на черный саморез.

По металлу

Как уже упоминалось, резьба на таком саморезе имеет частый шаг. Обуславливается это тем, что металл достаточно твердый материал, поэтому сцепление необходимо сделать прочным. Более того, некоторые металлы предварительно не следует сверлить, например, жесть. Что касается металлов потолще, то потребуется сделать отверстие.

Кровельные

Такие саморезы используются для крепления кровельного листового материала. Он обязательно оснащается уплотнительной резинкой. В результате соединение помимо прочности, становится герметичным.

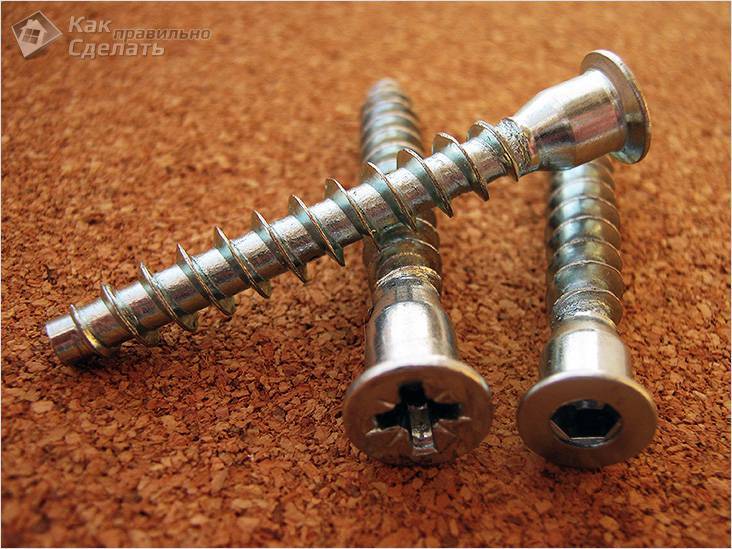

Мебельный или конфирмат

Этот тип самореза требует предварительного просверливания отверстия в мебельной заготовке. Для его закручивания используется шестигранный ключ.

Это, пожалуй, наиболее распространенные типы саморезов, которые используются в разных сферах строительства. Давайте рассмотрим подробности, как вкручивать тот или иной саморез в разные поверхности.

Применение шуруповёрта

Те модели шуруповёртов, которые продаются сегодня в магазинах, позволяют подобрать биту к саморезу так, чтобы прилегание их друг к другу было плотным. А настроить шуруповёрт так, чтобы затягивание каждого самореза было идеальным, стало очень просто.

Не думайте, что шуруповёртом можно пользоваться, только чтобы сверлить, закручивать и выкручивать саморезы. Ремонтируя автомобиль, можно выкручивать и закручивать гайки и болты, шлифовать разнообразными насадками поверхности. Сборка мебели без использования шуруповёрта отнимет очень много времени. Повесить карнизы для штор или книжные полки с помощью шуруповёрта намного легче, чем бегать с отвёрткой и прикладывать усилия. Так что сегодня шуруповёрт занял своё почётное место среди самых необходимых инструментов в домашнем хозяйстве.

Уход за инструментом

Своевременная чистка шуруповёрта мягкой ветошью позволит продлить его срок службы. Не допускайте попадания на шуруповёрт воды и влаги. Храните в сухом помещении. Не бросайте шуруповёрт. Стараясь аккуратно обращаться с шуруповёртом, следите также и за зарядным устройством и его кабелем подключения к электросети. Если заметите как неполадки в работе самого шуруповёрта, так и неполадки в работе зарядного устройства, то старайтесь обращаться в сервисный центр. Обращаясь к специалистам, вы получите качественный ремонт и качественные запчасти, что значительно продлит сроки эксплуатации вашего шуруповёрта.

Смена насадок

Во время домашних ремонтных работ или других операций мастеру нередко приходится выполнять смену насадки. Чтобы данная процедура не затягивала процесс, нужно знать, как закрепить в шуруповерт биту, сверло или отвертку правильно.

Оснастка фиксируется в специальном элементе, который называется патроном. Выбранная насадка зажимается вручную, с помощью специального ключа или автоматически (без использования последнего). Способ крепежа определяется типом патрона.

Разновидности патронов

В большинстве моделей используется быстрозажимной вариант держателя оснастки. Для проведения процедуры одной рукой вставляют насадку между раскрытыми кулачками, а другой медленно нажимают на курок. При этом гильза будет вращаться по часовой стрелке. В моделях с ключевым патроном новую оснастку вставляют в гнездо и поворачивают в том же направлении до упора.

Убедиться, что сверло или бита плотно зажата в патроне, можно путем включения инструмента в холостом режиме. При правильной установке насадка не будет колебаться и отклоняться.

Выбор шуруповертов

Современные конструкции шуруповертов имеют несколько модификаций, определяемых назначением. Можно выделить следующие основные типы аппаратов:

Виды шуруповертов.

• шуруповерт:
• дрель-шуруповерт;
• гайковерт;
• аккумуляторная отвертка.

Если обычный аппарат предназначен только для закручивания крепежных элементов, то дрель-шуруповерт совмещает функции сверления и закручивания крепежа за счет расширения диапазона скоростей. Самый маломощный аппарат – это аккумуляторная отвертка. Гайковерт снабжен насадкой для закручивания гаек и других шестигранников.

По типу электрического питания шуруповерты можно разделить на аккумуляторы и работающие от сети. Аккумуляторные аппараты имеют большое преимущество, в части мобильности. На них обычно устанавливаются никель-кадмиевые и литий-ионные элементы. По механизму крепления сверла можно выделить шуруповерты с быстрозажимным патроном, и шуруповерты с ключевыми патронами.

Важными параметрами аппарата являются мощность и скорость вращения. Мощность можно выразить в функциональных параметрах – мягком и жестком крутящем моменте. Мягкий крутящий момент определяет максимально допустимую нагрузку в режиме закручивания, а жесткий момент – в режиме сверления. Для обыкновенных шуруповертов наиболее важен первый параметр. Так, при моменте, равном 30 Нм длина закручиваемого шурупа ограничивается 70 мм, а при 40 Нм увеличивается до 100 мм и т.д.

Скорость вращения определяет назначение аппарата. При его использовании только в режиме закручивания или раскручивания шурупов скорость устанавливается до 350 об/мин. Если аппарат используется в режиме дрели, то скорость должна составлять не менее 1000 об/мин.

Схема устройства съемного аккумулятора.

При выборе аккумуляторных шуруповертов следует учитывать некоторые особенности аккумуляторов. Современные импортные аппараты снабжены чаще всего литий-ионными элементами. Такие аккумуляторы имеют ряд преимуществ, в т.ч. достаточно высокий срок службы. Однако они имеют склонность к саморазряду, т.е. разряжаются при хранении. Шуруповерты с этими аккумуляторами хороши, когда ими часто пользуются. Если эксплуатация их производится редко, то целесообразно использовать аппараты с никель-кадмиевыми элементами, которые меньше подвержены саморазряду и заметно дешевле. Любые аккумуляторы нужно выбирать по их емкости. Чем выше этот показатель, тем качественнее элемент. Если шуруповерты будут использоваться дома, где есть доступ к розеткам, то лучше выбрать аппарат с питанием от электросети.

При выборе дорогого качественного шуруповерта следует обратить внимание на дополнительные функции, которые расширят возможности устройства. К ним можно отнести:

• введение в конструкцию ударного механизма, что поможет при откручивании торцевых головок;
• обеспечение импульса повышения крутящего момента, что пригодится при утоплении головки шурупа;
• возможность увеличения скорости вращения до 1000 об/мин;
• подсветку рабочей зоны.

При выборе дешевого, но достаточного для домашних условий шуруповерта можно остановиться на аппарате с крутящим моментом 30-35 Нм и питанием от сети или с никель-кадмиевым аккумулятором емкостью порядка 2 А/ч.

Крепежные элементы

Одними из наиболее распространенных элементов для крепления кирпича к бетону являются дюбели. Как их правильно использовать? В стене просверливается отверстие. Его диаметр должен составлять 8 мм. Это отверстие заполняется дюбелем. Его нужно вставлять очень аккуратно, чтобы он не сломался и его часть не осталась в стене. Нужно забить дюбель с помощью молотка до самого упора.

Шурупы нужно закрутить до упора и крепко затянуть.

Подобные дюбели используются во время работы с кирпичными стенами. Они имеют явное отличие, которое помогает им закрепиться в кирпиче. Для них характерны специальные выступы, благодаря которым крепежный элемент не проворачивается во время завинчивания в него шурупа. Существует несколько пунктов, которые объясняют качество этих дюбелей:

Схема бетонно-кирпичной стены.

1. Пустотелый кирпич — плохая основа для прикрепления тяжелых и массивных конструкций. Кирпичная стена просто не выдержит. Поэтому всю работу в данном случае выполняют крепежные основы. От их выбора зависит долговечность всей системы.
2. Когда закручиваются саморезы или гвозди, пластмассовая частица дюбеля скручивается узлом в пустом пространстве. Этот узел занимает все пустое пространство. Благодаря этому дюбели — это отличный выбор для крепления увесистых деревянных предметов на кирпичные стены.

Для успешного осуществления задуманного необходимо заранее определиться с тем, что будет крепиться к стене из кирпича. Осуществить идею можно без опыта и особых знаний в строительстве

Но важно понимать, какие материалы подойдут для крепежа тех или иных материалов. Также нужно помнить, что кирпичная стенка является достаточно ломким материалом

Если нагружать предмет лишним весом, при неправильном креплении стена может просто дать трещину. Поэтому если нет никаких знаний в подборе материалов для крепления, то нужно обратиться к специалистам или консультантам в магазине строительных материалов.

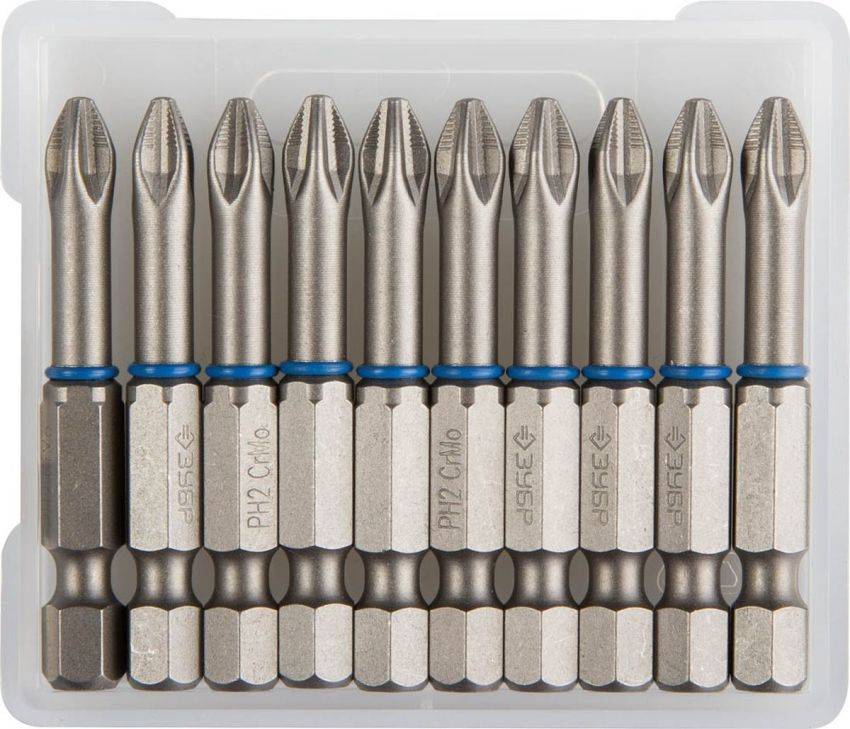

Как называются насадки на шуруповерт и какими особенностями они обладают

Съемные насадки, которые устанавливаются на шуруповерт, называются битами. Эти приспособления вставляются в патрон. Биты бывают крестообразными, квадратными, с прямым шлицем, шестигранными, в форме звездочек и т. д. Покупатель может приобрести насадку под любой тип шурупов.

Чтобы крепежный элемент плотно держался на бите, нужно правильно подобрать ее размер и форму. Насадка должна точно совпадать с насечками на шурупе. В противном случае можно не только испортить биты и сломать инструмент, но и получить травму. Использование специального держателя полностью решает эту проблему. С его помощью на шуруповерт можно установить любой тип биты, причем независимо от ее длины и размера.

Выделяют несколько видов держателей:

1. На магнитной основе – укомплектованы встроенным магнитом. Он притягивает биту вместе с шурупом, поэтому исключается вероятность того, что насадка и крепеж будут плохо зафиксированы.
2. Для длинных саморезов – имеет вид трубки, которая фиксирует саморез в процессе закручивая, не давая ему расшатываться.
3. Для шестигранных бит.

Ориентироваться в обширном ассортименте поможет классификация изделий по размерам и видам

Это далеко не все существующие разновидности держателей, в списке перечислены лишь основные из них и самые востребованные.

Устройство и назначение

Шуруповерт применяют при разных строительных и ремонтных работах, но основная его функция – быстрое вкручивание и закручивание крепежа: саморезов, шурупов, болтов, винтов.

Он помогает справиться с большим объемом задач за ощутимо меньшее время, чем при использовании отвертки.

Бюджетные шуруповерты малой и средней мощности используют при сборке, установке и демонтаже мебели, техники, возведении каркасных конструкций (перегородок, стен, подвесных потолков) и других объектов. Мощный инструмент с ударным механизмом справляется со сверлением отверстий.

Помимо стандартных операций, перечисленных в инструкции к шуруповерту, его можно использовать и для других задач. С помощью насадки-миксера им замешивают негустые растворы. Через специальный адаптер подключают устройство к ледобуру, чтобы быстро проделывать лунки.

Корпус большинства шуруповертов изготавливают из пластика – благодаря этому общий вес инструмента уменьшается. Внутри корпуса размещаются:

1. двигатель. В зависимости от типа устройства он может быть электрическим или пневматический. Первые работают от сети или аккумулятора, вторые – от резервуара со сжатым воздухом или компрессора.
2. Редуктор. Шестереночный механизм, который передает вращательное движения от двигателя к шпинделю.
3. Муфта-регулятор. Соединена с редуктором, с ее помощью производится регулировка глубины завинчивания и вращающего момента.
4. Пусковой конденсатор. Он запускает двигатель.
5. Зажимной патрон. В него вставляют биты, сверла, торцевые головки. Наиболее распространены быстрозажимные трех- или четырехкулачковые.
6. Источник питания (аккумулятор) и/или сетевой шнур.

На корпусе размещается панель управления с кнопкой включения, переключателем скоростей. Для работы в режиме отвинчивания используют реверс. Дополнительно шуруповерт может иметь подсветку, предохранитель.

А что такое ньютон-метр?

Опять же, если воспользоваться цитатой из Википедии, то «один ньютон-метр равен моменту силы, создаваемому силой, равной 1 Н, относительно точки, расположенной на расстоянии 1 м от линии действия силы».

Касаемо шуруповерта объясню это следующим образом. У патрона шуруповерта есть ось, вокруг которой он вращается. Возьмем шуруповерт и расположим его осью вращения горизонтально

Затем возьмем металлический пруток Г-образной формы, у которого одна из сторон имеет длину 1 м, а вторая (неважно какой длины) будет зажата в патроне. Так вот, если ту сторону прутка, которая равна 1м, расположить горизонтально и на ее противоположный от шуруповерта конец подвесить груз массой 100 г, то мы получим крутящий момент, воздействующий на патрон, примерно равный одному ньютон-метру. А если подвесить, например, груз в 4 кг, то получим 40 Нм

А если подвесить, например, груз в 4 кг, то получим 40 Нм.

Поэтому если у шуруповерта заявлено, например, что его максимальный крутящий момент равен 40 Нм, то это означает, что двигатель шуруповерта через редуктор передает на патрон такую силу, как если бы мы действительно собрали указанную выше конструкцию и подвесили груз в 4 кг. Массу самого прутка не будем учитывать.

Вот что такое крутящий момент шуруповерта.

Ну и в завершение нужно сказать, что максимальный крутящий момент достигается при полном нажатии на кнопку пуска. Кроме того на двухскоростных шуруповертах на разных скоростях момент тоже будет разный — на первой больше, на второй меньше.

Также у шуруповертов есть специальный регулятор, имеющий шкалу с метками от 1 до 15, 20 или другого числа (как решит производитель) и последней меткой в виде сверла (в этом положении можно и нужно сверлить), который ограничивает крутящий момент. То есть, если установить регулятор на одну из числовых меток, то при достижении определенного значения момента шуруповерт дальше не крутит, а прощелкивает. Но если регулятор поставить в положение «сверло», то шуруповерт прощелкивать не станет, а будет до последнего пытаться закрутить то, что он крутит. При этом указанные выше цифры не означают собственно сам момент, а просто показывают, насколько больше или меньше вы его делаете (просто, чтобы быстрее ориентироваться при работе)

Надеюсь у меня получилось объяснить суть крутящего момента шуруповерта. На этом откланиваюсь — до новых встреч!

Ввинтить шуруп – одна из тех задач, которые возникают вроде ниоткуда, но с завидным постоянством. Поправить перекосившуюся дверце шкафа, повесить зеркало в прихожей, прикрепить полочку в ванной – мелкие бытовые проблемы, решать которые нужно ежедневно. Закрутить болт, шуруп или саморез с помощью отвертки – можно, но не всегда получается. Кто пробовал, знает: дело неблагодарное, длительное, а результат часто нулевой. А нужно быстро и эффективно.

Купить электрический шуруповерт для повседневных бытовых работ по дому – лучший выход. Не говоря уже о том, что он – незаменим в работе профессионалов. Он используется на стройках, при ремонтах и в мебельных мастерских. С помощью шуруповерта производят монтаж гипсокартонных конструкций, установку окон и дверей, крепление плинтусов и сборку мебели.

Выбрать шуруповерт, ориентируясь исключительно на его стоимость – грубейшая ошибка. Они отличаются по мощности и различным функциям. Чтобы не ошибиться при выборе, следует внимательно изучить его технические характеристики перед покупкой. Главные из них – скорость вращения, крутящий момент и тип батареи (в аккумуляторном инструменте). Но прочитать цифровые данные – полдела, нужно еще уметь ориентироваться, какие показатели нужны именно для вас и для планируемых работ.

Дополнительные особенности, на которые стоит обратить внимание при выборе

Электроотвертки обладают дополнительными функциями, которые могут стать ключевым фактором при выборе устройства. Вот эти функции:

Регулировка крутящего момента. Возможность менять усилие электроотвертки очень важна при работе с деликатными изделиями

Например, закручивая винты на материнской плате, важно не пережать, так как это чревато появлением трещины, что в принципе может вывести из строя материнскую плату. Обычно регулировочное кольцо имеет 15 — 21 положений

Регулировка скорости

Практически все отвертки позволяют регулировать скорость вращения биты с помощью силы нажатия на курок. Однако некоторые модели оснащены двумя штатными скоростями, между которыми можно переключаться. Например, на максимальной скорости можно закручивать саморезы в древесину, а на минимальной выкручивать/закручивать крепежи в бытовой технике.

Ударный режим. Ударный режим в электроотвертках предназначается для усиления закручивания крепежей в заготовку. Сравнительно немногие модели имеют этот режим. Нужно ли покупать такую электроотвертку? Мы считаем, что нет, так как весит она немало, а стоит, как неплохой шуруповерт. Makita TD022DSE является примером такой ударной отвертки.

• Два аккумулятора. Вот эту «плюшку» мы считаем одной из самых главных, так как автономность у электроотверток относительно небольшая (зависит от моделей), а работать нужно на протяжении всего дня. Так как дополнительный аккумулятор покупать дороже, чем в комплекте с устройством, то лучше приобретать отвертку сразу с двумя АКБ.
• Тормоз двигателя. Дополнительное устройство в отвертке, которые тормозит двигатель за секунду, после того, как вы отпустите кнопку пуска. Благодаря ему не придется лишнее время держать прибор на весу, ожидая пока остановится патрон. Если приходится работать отверткой по несколько часов в день, то функция очень помогает.
• Подсветка. Подсветка обычно организована в виде единичного светодиода. Она позволяет работать в условиях плохой освещенности. Некоторые приборы дополнительно имеют фонарик, расположенный в торце на корпусе.

Конструкция шуруповерта

Все разновидности дрели имеют однотипную конструкцию, включающую:

Схема аккумуляторного шуруповерта.

• разъемный корпус;
• патрон для крепления сверла;
• электрическую и механическую часть.

Патрон служит для установки сверла и соединения его с вращающим валом. Он содержит 3-4 кулачка, между которыми помещается сверло. Кулачки перемещаются за счет вращения регулировочной гильзы. Закрепление, т.е. сведение кулачков, производится поворотом гильзы рукой или с помощью специального ключа.

Электрическая часть составлена из электродвигателя, систем пуска, реверса направления вращения и регулирования оборотов двигателя, а также шнура питания или аккумулятора. В качестве источника движения используется коллекторный однофазный электродвигатель. Для запуска двигателя установлен пусковой конденсатор. Подвод электропитания к двигателю осуществляется через контактные щетки, зафиксированные в держателях.

Выключатель обычно выполнен в виде пусковой кнопки. Она совмещена с регулятором оборотов двигателя. Схема регулирования на базе транзистора выполнена так, что при усилении нажатия пусковой кнопки увеличивается скорость вращения якоря двигателя.

Схема устройства редуктора аккумуляторного шуруповерта.

Реверс направления вращения якоря осуществляется изменением полярности на вводных клеммах. Рычаг реверса выведен на корпус аппарата.

Механическая часть шуруповерта включает редуктор, подшипники и механизм ограничения усилия. Редуктор обеспечивает передачу вращательного движения вала якоря к главному валу, на котором крепится патрон со сверлом. Планетарный редуктор содержит систему шестерней, сателлитов и водил. Количество ступеней регулировки скорости зависит от количества сателлитов.

Механизм ограничения усилия предназначен для оптимизации нагрузки на шуруп при закручивании. Когда шуруп полностью закручен, возрастает сопротивление вращению сверла и механизм прекращает его движение. Всего механизм может иметь до 16 позиций регулировки усилия.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.
