Сила дровокола: разновидности дровоколов, советы по выбору

Простой дровокол своими руками механика

Распространенным видом дровокола является реечный тип механизма. Принцип работы состоит из пуска цикла, после чего происходит сцепка всех элементов, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Чтобы изготовить самодельный дровокол, понадобятся следующие элементы:

• Привод, обычно используется электродвигатель. При местах отсутствия электроэнергии, возможно использовать двигатель, работящий от горючих смесей.
• Шкив передачи на валу, передача соединяется ремнем.
• Шестерня зубчатая, расположенная на конце вторичного вала.
• Рама для колоды, режущий нож, рычаг управления.

Двигатель необходимо подбирать с большим запасом мощности. Дровокол реечного типа, изготовленный своими руками может использоваться со всеми типами древесины. Контроль за безопасностью, нагрузки на двигатель достигается путем улучшенной передачи и плавности усилия.

Также механический дровокол имеет простую конструкцию при винтовом исполнении. Наименьшее количество затрат на изготовление, делают его незаменимым в хозяйстве. Своими руками изготовить инструмент возможно имею старый электродвигатель, подготовленный конусный винт, базовые знания в электрике для подключения двигателя к пусковому устройству.

Лучшие гидравлические дровоколы

Гидроколун работает по принципу нагнетания давления на полено за счет пресса. Главным элементом, определяющим мощность и производительность, является мотор. Для бытового использования обычно хватает усилия устройства равного 3–5 тоннам. Для промышленных целей лучше поискать более мощные модели. Специалисты ВыборЭкспера изучили рынок гидравлических колунов и выбрали 3 лучших представителей этого сегмента.

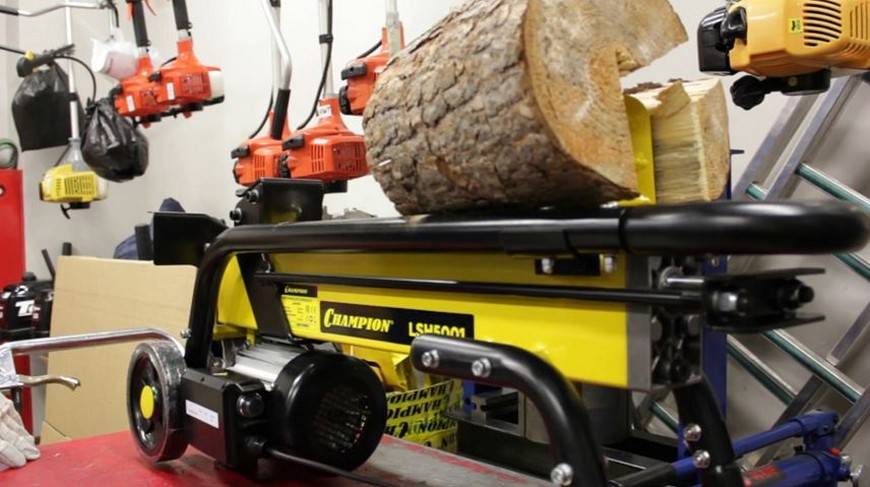

Champion LSH5001H

Хороший электрический гидравлический дровокол, который имеет единственное ограничение: длина заготовок не должна превышать 50 см. Благодаря усилию в 5 тонн станок справляется с самыми неровными и сучковатыми поленьями. Модель работает от обычной розетки, безопасна в применении, не требует особых навыков для использования.
Рекомендуемый диаметр поленьев – до 25 см, однако пользователи отмечают, что станок легко расколет и колоды шириной 40-50 см. С низкой моделью удобно работать сидя, а если попадаются тяжелые заготовки, их не нужно высоко поднимать.

Достоинства

• Удобно использовать;
• Практически не оставляет мусор;
• Влезает в легковую машину;
• Умеренное потребление электроэнергии.

Недостатки

Крестообразная насадка работает только на идеальных декоративных поленьях.

Гидравлическое масло, которое иногда нужно менять, сложно купить в небольшом объеме. Везде его продают бочками по 200 л. Поэтому замену возможно проводить только в сервисных центрах.

Patriot CE 5215

Недорогой дровокол с двигателем. Благодаря усилию в 4 тонны и электроприводу он справляется с раскалыванием дров диаметром до 25 см. Горизонтальная модель располагается на устойчивых опорах. Прочная рама обеспечивает длительный срок эксплуатации устройства. Благодаря небольшим размерам модель удобно хранить в сарае или предбаннике, она не занимает много места. Купить гидравлический дровокол можно в большинстве магазинов.

Достоинства

• Гарантия производителя – 3 года;
• Легкий в установке и использовании;
• Есть колесики для передвижения по участку;
• Понятная инструкция.

Недостатки

Тяжелый.

Al-Ko LSH 520/5

Самый безопасный дровокол с гидравликой по мнению ВыборЭксперта. Система контроля обеими руками минимизирует риск травм и обеспечивает наиболее точный раскол поленьев. Защитный кожух спасает пользователя от отскакивающей древесины. Создаваемое в станке усилие раскалывания достигает 5 тонн. Мощность электродвигателя – 2,2 кВт. Это позволяет прибору справляться с широкими сучковатыми колодами. Модель имеет небольшие размеры, собирается для хранения, благодаря чему она не займет много места в сарае. А колесики удобны для транспортировки в одиночку.

Достоинства

• 4-летняя гарантия;
• Прочные материалы;
• Качество сборки;
• Удобная высота.

Недостатки

Нет крестовины.

Модель от Al-Ko прослужит не один год. Элементы из стали покрыты порошковой краской, которая надежно защищает поверхность от коррозии. Все используемые материалы качественны.

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Дровокол ручной своими руками

Более простая конструкция, для создания которой нужно подготовить:

• рессору от автомобиля;
• уголок металлический (40 или 50);
• пару отрезков уголка длиной 55 см;
• еще пару – длиной 15 см.

Автомобильная рессора
Металлический уголок
Два уголка по 5 см и еще два – по 15 см

Шаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

От краев нужно отступить по 10 см
Размечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.

От угла нужно отступить 1,5 см

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Середина уголка размечена по 5 см

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.

Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.

Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.

Берутся короткие уголки

Шаг 9. Приварите длинные уголки к коротким.

К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.

Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.

В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.

В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.

Втулку нужно приварить к рессоре
Втулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.

В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.

Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.

Труба приварена к рессоре

Шаг 18. После этого заточите рессору.

Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.

Сборка всех деталей
Процесс сборки

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.

Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.

Дровокол приварен к трубе, забетонированной в землю
Так инструментом удобнее пользоваться

Надежные производители дровоколов

Определяющим критерием для выбора инструмента является репутация и надежность изготовителя. Рассмотрим несколько известных производителей, заслуживших доверие на российском рынке.

Champion — один из самых популярных брендов переносного садового и силового оборудования. Фирма предлагает широкое разнообразие, регулярное обновление моделей, выгодное соотношение цена — качество. Благодаря этому, инструменты компании пользуются большим спросом. А для России разработано оборудование, соответствующее климату страны.

Patriot — бренд, который выпускает электроинструменты, силовую и садовую технику. Права на бренд для продажи оборудования в России были выкуплены в 1999 году. К преимуществам Patriot можно отнести надежные двигатели техники, экономичное потребление топлива и энергии. Patriot — это производитель, который заботится о том, чтобы у клиента были только качественные комплектующие на замену.

Al-Ko — немецкая торговая марка техники и оборудования для дачи и сада. Компания была основана в 1931 году Алоисом Кобером как небольшая мастерская. Сегодня это крупная компания, которая насчитывает в общей сложности 45 представительств по всему миру, 4000 сотрудников и является одним из ведущих производителей в разных областях. Предприятие постоянно повышает качество и дополняет функциональность в сочетании с современным дизайном, удобством и надежностью.

Kolundrov — отечественная компания, специализирующаяся на производстве дровоколов, печей и аксессуаров для разведения очага. Компания появилась на рынке в 2016 году и выпустила более 15 000 изделий.

Greenween — молодая российская фирма, основанная в 2015 году. Производитель товаров для дачи и сада.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рекомендации по выбору дровокола

Вид конструкции

У самых распространенных агрегатов дерево раскалывается за счет движения гидравлического поршня, который раздавливает заготовку о металлический нож. После чего, она распадается на части. Необходимое усилие создает двигатель.

Винтовой колун тоже имеет много поклонников. Такой агрегат можно соорудить своими руками. В этом случае рабочий элемент имеет форму винтового конуса. Мотор приводит его в движение. При подаче заготовки конус забуривается в плотные слои древесины и разрывает ее на несколько частей.

Конструкция реечного дровокола довольно проста. Однако, такой вид колки дров считается опасным. В этом случае заготовка двигается за счет вращения шестерни.

Принцип действия инерционного или пружинного дровокола несколько иной. Здесь отсутствуют все варианты приводов. Колка дров осуществляется за счет большого плеча и пружины, которая возвращает рабочую планку в исходное положение.

Привод

В продаже имеются агрегаты с электрическими двигателями и бензиновыми моторами. Покупателю необходимо определить, в каких условиях будет эксплуатироваться дровокол.

Максимальное давление на заготовку

От этой величины зависит усилие, с которым поршень воздействует на заготовку. Данная характеристика присуща реечным и гидравлическим дровоколам. В домашних условиях достаточно усилия от 4 до 6 т. Более мощные агрегаты применяются на промышленных предприятиях. Они могут работать с большими бревнами.

Рабочее положение

Этот параметр отвечает за расположение оси заготовки во время работы. Бывают агрегаты с вертикальной, горизонтальной и комбинированной ориентацией. Второй вариант можно отнести к самому распространенному типу. Покупатели приобретают его за простоту конструкции и удобство в использовании. Такие гидравлические и реечные аппараты обладают высокой безопасностью.

Размер пеньков

Длину заготовок определяет величина свободного хода поршня и максимальное усилие расщепления. Толщина пенька колеблется в интервале от 0.25 до 0.5 м. Его длина ограничивается 0.52 м. Все зависит от модели и типа установки.
В реечных аппаратах длину заготовки определяет размер рейки в сочетании с наибольшим создаваемым усилием.
Винтовые дровоколы используются не так часто. Однако, с их помощью можно разрывать пеньки диаметром до 0.7 м.

Наличие опций

На некоторых агрегатах регулируется высота. Это сделано для удобства во время работы. Человек может выставить высоту под размер заготовки. Однако, стоимость изделия увеличивается. В случае необходимости можно придумать самодельные подставки.

Не помешает наличие у агрегата колес. Эта опция позволит с легкостью перемещать аппарат по территории. Нужно иметь в виду, что колеса большого диаметра намного удобнее маленьких.

Станок должен иметь систему безопасности (чаще всего бывает с двумя рычагами). Все производители оснащают свои агрегаты такой опцией. Она является обязательной составляющей у заводских устройств.

Для многих пользователей большое значение имеет скорость работы. Однако, специалисты считают, что минимальных значений этого параметра достаточно для работы в домашних условиях.

Основные характеристики

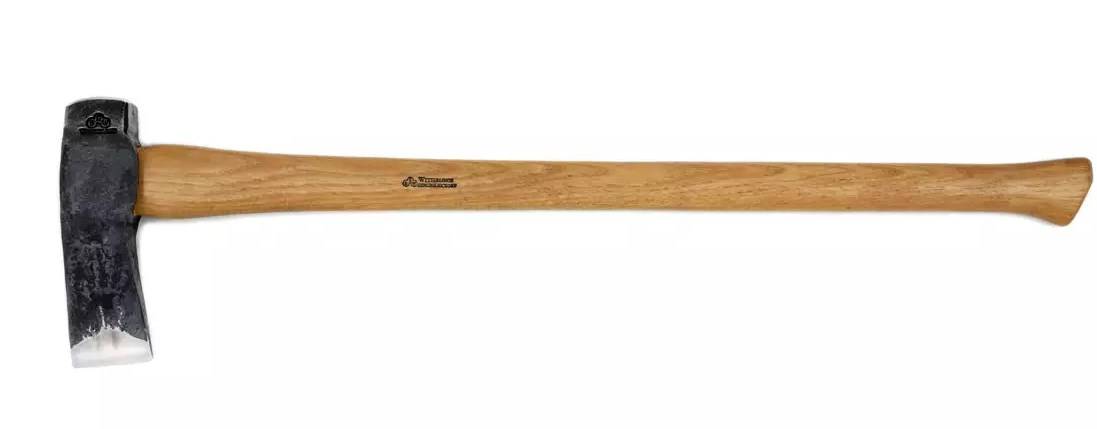

Колун не является в полном смысле топором, но он напрямую относится к нему.

Ручной инструмент имеет топорище, на которое насажена клиновидная рабочая часть (голова) без острой заточки.

Колун рассчитан на однократный удар, после которого чурбак расколется на части.

Тут важна не заточка лезвия, а сила удара.

Внешне колун напоминает больше кувалду, нежели классический топор.

Одна сторона головы плоская (обух), а противоположная клиновидная, выполнена в виде двухстороннего среза под углом в 40 – 50 градусов.

Вес колуна доходит до 5 кг, что позволяет ему справляться даже с крупными чурбаками.

Смысл такой конструкции заложен не в прорезании волокон древесины, а в их расслоении.

Толщина и длина топорища зависит, прежде всего, от размера головы колуна.

При этом размер рукояти напрямую влияет на эффективность работы, так как длинное топорище в паре с тяжелой головой концентрируют на малой площади приличную силу удара.

Лезвие

Как уже было сказано, лезвие колуна не имеет острой заточки.

В зависимости от формы, различают клинообразные (клиновидные) и ушастые варианты.

Второй тип, как отмечают сами дачники, по удобству работы намного уступает клиновидному колуну.

Отмечается, что голова, из-за наличия разведенных в стороны “ушей”, часто застревает в чурбаках, после чего ее сложно извлечь.

Сами же производители отвечают на эту претензию тем, что такая конструкция предназначена для работы с сухой древесиной.

В действительности же владельцы частного дома используют инструмент для раскалывания сырых, недавно спиленных стволов, что неверно.

Колющая кромка бывает прямой и закругленной.

Первый вариант колуна подходит для работы с большими сухими чурбаками.

Закругленное же лезвие имеет больший размер, что позволяет справляться со смолянистой и влажной древесиной.

Голова колуна изготавливается следующими методами:

• Штампование

Используется среднеуглеродистая сталь.

В большинстве случаев штампованные колуны имеют массу более 2.5кг, а их центр тяжести сконцентрирован в голове. Это позволяет использовать такой инструмент для работы с крупными чурбаками.

• Литье

Лезвие изготавливается из закаленной стали, обычно, имеет меньшие размеры по сравнению с упомянутым выше вариантом.

Бывают как прямыми, так округлыми.

Литые колуны больше напоминают топор.

Рукоять

Деревянное топорище – это классика.

Оно использовалось всегда, останется актуальным еще не одно десятилетие.

В отличие от металла, древесина обладает полезным свойством гасить удары и вибрацию.

Кроме того, деревянные ручки сравнительно дешевые, просты в изготовлении.

Все это влияет на стоимость инструмента в лучшую сторону.

Однако, среди минусов стоит отметить тот факт, что топорище, при неправильной технике работы с колуном, раскалывается.

Альтернативой древесине служит фибергласс – композитный материал, обладающий хорошими показателями прочности.

Некоторые модели производят с обрезиненной рукоятью, тем самым повышают удобство работы.

При этом он легкий, что позволяет сместить центр тяжести инструмента в сторону головы.

Фиберглассовая рукоять – подходяще решение для тяжелых колунов.

Гидравлический колун «Горыныч»

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Правила работы колуном

Имея под рукой даже самый дорогой фирменный колун, без опыта эффективно работать не получится.

Однако, на первых порах в некоторой мере справится с этой проблемой помогут следующие советы:

• Подставкой под чурбаки служит самая широкая колода с ровным местом распила. Устанавливается в устойчивом вертикальном положении.

• Чтобы облегчить работу, нужно подождать, пока свежераспиленные чурки просохнут. В противном случае древесина будет вязкой, а это приведет к заклиниванию инструмента. Зимой сырому материалу лучше дать промерзнуть. Так он станет рыхлым.

• Для рационального расхода топлива, чурки лучше колоть на части диаметром около 10см.

• Расколоть с первого раза крупные чурбаки пополам может не получиться. Чтобы сэкономить время, лучше откалывать куски по краю, а затем разрубить “сердцевину”.

• Если на полене есть трещина, желательно попасть в нее колуном. При работе с сучковатым материалом необходимо попадать инструментом либо вдоль одного из сучей, либо между ними.

• Старый колун с деревянной ручкой необходимо предварительно замочить в воде. Топорище в месте соединения с головой набухнет и надежно зафиксируется, предотвращая слет металлической части во время работы.

• Ручка инструмента всегда имеет расширение на своем конце. Это сделано для того, чтобы руки не соскальзывали при ударе. Брать инструмент следует у самого расширения, чтобы добиться максимальной силы удара за счет рычага.

Застрявший в колоде инструмент можно извлечь несколькими способами:

• Расшатать.

• Ударить по обуху кувалдой, что приведет к расколу древесины.

• Замахнуться колуном вместе с чуркой, развернуть инструмент в воздухе и ударить обухом о бревно-подставку.

За счет огромной силы удара работа с колуном сопряжена с риском получить серьезную травму.

Следуя простейшим правилам, можно значительно снизить риск либо исключить его:

• Чурбак необходимо ставить на край колоды с дальней стороны. В случае промаха инструмент воткнется в подставку.

• Держать колун нужно за край рукояти, держа ноги широко расставленными. Опять же, в случае промаха лезвие уйдет в землю, а не в ногу.

• Во избежание гашения удара колодой – подставкой, ее необходимо устанавливать на твердую поверхность (асфальт, бетон).

• Рабочая площадка должна быть чистой от посторонних предметов. Уже расколотые поленья лучше сразу убирать из-под ног.

• В непосредственной близости от рабочего места недопустимо присутствие людей, так как щепа, летящая во все стороны, травмоопасна.

Рейтинг колунов

Среди широкого ассортимента инструмента сами пользователи отмечают хорошими отзывами следующие модели:

• Husqvarna Sledge Axe – колун-кувалда весом 3,2кг длинной 82см.

Топорище из гикори, пропитано льняным маслом и воском. В комплекте идет кожаный чехол.

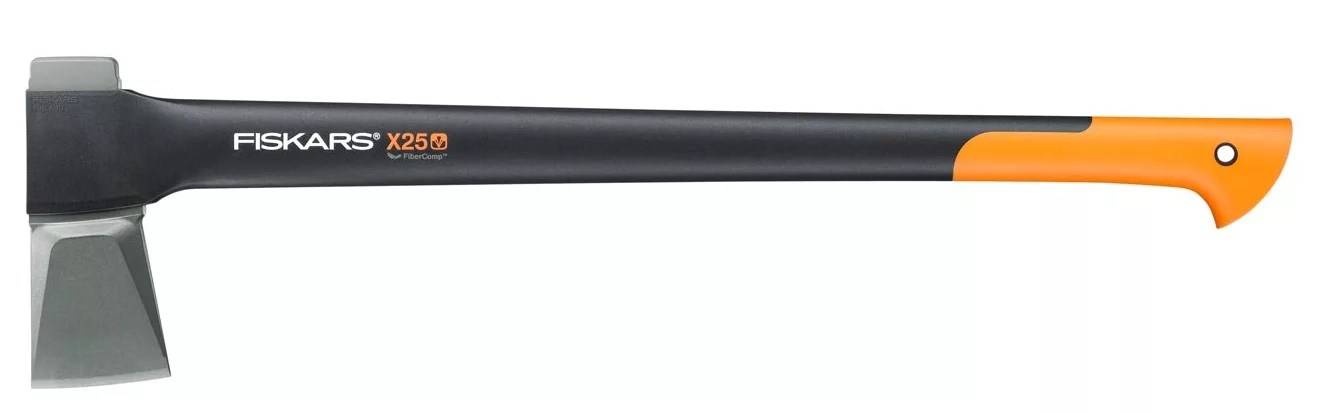

• Firskas X24 – хороший 2,6 – килограммовый инструмент с незаменяемым стеклопластиковым топорищем и пластиковым чехлом. Общая длинна составляет 91,5см.

• Large Splitting Axe от бренда Gransfors Bruks имеет вес 2,3кг при длине 70см.

Присутствует защита топорища, подходит для работы с любой древесиной.

• Wetterlings Splitting maul №146 – колун-кувалда, рабочая часть которого весит 2,5кг, а общая длинна составляет 81см.

Топорище выполнено из гикори, покрыто льняным маслом и воском. В комплекте идет чехол из кожи. Инструмент изготовлен в Швеции. Очень схож со Sledge Axe от Husqvarna.

• Biber 85125 – “ушастый” германский премиум инструмент весом 3,47кг и фиберглассовым топорищем с прорезиненной ручкой.

Также стоит присмотреться к бренду Tuаtahi, славящемуся своими топорами на весь мир.

Особое внимание заслуживают красавцы модельного ряда Work Aхes

Как сделать дровокол?

Дровоколы для дачи, частного дома – абсолютно необходимая вещь. Но не многие могут, да и хотят отдавать за этого помощника десятки тысяч рублей. Есть абсолютно недорогая альтернатива дровоколу заводского изготовления.

Можно просто купить резьбовой конус-насадку или готовые узлы, и собрать дровокол своими руками. Из схемы видно, что дровокол-шуруп состоит из станины, на которой закреплён двигатель. Далее, рабочий конус сидит на валу, который приводится в движение двигателем через понижающий редуктор.

Надо помнить, что:

• Нельзя присоединять насадку напрямую к двигателю. Это опасно, ведь скорость вращения двигателя достигает 3000 об/мин.
• Скорость вращения насадки не должна быть меньше 250-300 об/мин. При меньшей скорости получается совсем низкая производительность колуна.
• Цепная или ременная передача (она передаёт вращение от редуктора мотора к рабочему конусу) обязательно должна быть   в защитном кожухе.
• Электрической частью дровокола должен заниматься специалист.

Цена подшипникового узла (верхняя часть для самодельного дровокольного  механизма) в сборе, колеблется от 4200 руб. до 5600 руб., в зависимости от диаметра   рабочего конуса.

Видео по теме:

Конусный колун с электромотором

Станок для разделки чурок на мелкие поленья весьма несложный по своей конструкции. Но сделать его полностью только своими руками будет очень непросто. Потому что для его изготовления потребуется задействовать определённое техническое оборудование:

1. Токарный станок.
2. Электрический двигатель.
3. Сварочный аппарат.

Основная рабочая часть этого устройства — конус, который сложно изготовить в домашних условиях. Поэтому лучше доверить такую работу токарю или купить его в магазине. К тому же для постройки винтового колуна необходимо будет приобрести некоторые детали и материалы:

1. Подшипники.
2. Конус.
3. Вал.
4. Шкивы.
5. Ремни.
6. Металлический уголок.
7. Листовое железо.
8. Болты и гайки.

Перед тем как начинать строительство, следует выбрать материал для основания и сделать небольшой чертёж. В этом случае будет намного легче рассчитать свои финансовые затраты. А также распределить время и выбрать место под необходимые работы.

Гидравлический колун

Изготовления данного изделия самостоятельным образом намного сложнее, чем предыдущий тип. Гидравлическая часть является самой сложной частью. Она состоит из гидравлического цилиндра с толкателем. В его состав также входит узел управления потоками гидравлической жидкостью насоса. Еще один компонент – масляной бак вместе с насосом.

Отдельно все эти части покупают в специализированном магазине. Их цена доступная широкому кругу потребителей. В основе изделия состоит рама. Материал его изготовления должен быть максимально прочным. Только так он сможет выдержать механические воздействия.

Определенной схемы по поводу того, как сделать данную модель самостоятельно, нельзя выделить. Выбирая определенные исходные механизмы можно правильно сконструировать модель.

Дровокол своими руками

Прибор для заготовки дров можно также сделать самостоятельно. Например, соорудить пружинный вариант устройства.

Для этого понадобятся:

• Принадлежности для замера и разметки.
• Болгарка с отрезными и зачистными насадками.
• Сварочный аппарат.
• Автомобильный амортизатор.
• Рельс размером 30-40 см.
• Швеллеры.

• Втулка от подвески автомобиля.
• Профильная трубка 3х6 см.
• Уголок.
• Стальные трубки 4-7 см диаметром.
• Двутавр с номером 12-16.

Каким колуном дров пользуетесь Вы?

РучнымПружинным

Процесс изготовления:

1. Создать эскиз конструкции. Можно воспользоваться программами для проектирования, чтобы проработать конкретные детали.
2. Изготовить из швеллера опорную конструкцию. Приварить к детали стойку из двутавра и укосины к основе для повышения устойчивости. Создать упоры из трубок для защиты конструкции от падения.
3. Вырезать основу для пружины из швеллера. Проделать в получившейся детали отверстия в форме квадрата для крепления элемента на стойке.
4. Определить высоту изделия, основываясь на длине пружины и удобстве применения будущего агрегата. Груз легче поднимать, если он располагается на уровне пояса.
5. Подготовить укосины из уголков для фиксации опоры. Это не даст ей сдвигаться при нагрузке.
6. Создать фиксатор в форме цилиндра из небольшого отрезка трубки , на который будет крепиться низ пружины. Амортизатор должен совпадать по размеру с диаметром заготовки, чтобы не происходило его смещения при работе.
7. Сделать на верхнем конце стойки прорезь, вставить в неё втулку перпендикулярно и приварить. Ось элемента должна быть параллельна земле.
8. Вставить вал во втулку. Присоединить к нему сваркой коромысло из швеллера, а внизу зафиксировать небольшую трубку для крепления верха пружины.
9. Пропилить «окошко» в коромысле в соответствии с размером самой стойки для свободного движения детали.
10. Профильную трубку приварить к коромыслу, на один конец прикрепить стальное зубило. Его остриё можно будет периодически затачивать болгаркой со специальным кругом.
11. В качестве груза приварить часть рельса над зубилом. Сделать рукоятку для удобства использования инструмента. Можно также обтянуть её резиной для снижения вибраций.

На место, где будет производиться раскол лучше уложить массивное бревно. Тогда при полном расщеплении полена после удара зубило будет впиваться в мягкую древесину и не затупится.

При покупке дровокола следует учесть цели его применения, а также объёмы работы и габариты обрабатываемого материала. Лучше остановить выбор на проверенных моделях от известных производителей, которые также реализуют заменяемые детали для своих изделий.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

• с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
• реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

• небольшие размеры;
• уменьшение прикладываемой физической силы во время работы;
• универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

• непривлекательный внешний вид;
• нагрузка на поясницу (это никуда не девается);
• высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
• появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровокола	Средняя стоимость, руб.
Greenween	5 650
«Стрела»	1 690
Kolundrov	5 800
