Можно ли торцовочной пилой резать металл

Технические характеристики

Каждая из моделей отличается набором определенных эксплуатационных характеристик, их следует учитывать при выборе инструмента:

Мощность изделия. Понятно, что усорезная пила ручная имеет меньший параметр, чем модель с протяжкой. От него зависит диаметр исков, предназначенных для распила. Чем мощнее аппарат, тем он больше по весу и тем крупнее заготовки, которые могут быть обработаны. Высокое число оборотов шпинделя улучшает чистоту реза;
Размер диска бытового назначения может равняться 250 мм. Этого будет достаточно для работы. При этом посадочный диаметр должен составлять 30 мм. Для осуществления процесса с необходимостью длинной линии пропила приобретается торцовка, имеющая возможность перемещения по горизонтали. Оснащение двумя направляющими обеспечивает качественный распил габаритных досок или плит;
Привод – в инструменте устанавливается асинхронный или коллекторный мотор. В первом варианте модель работает достаточно тихо. Владельцу не придется задумываться о приобретении нового агрегата на протяжении длительного срока. Коллекторный аппарат отличается достаточным ресурсом, но требует с течением времени замены щеток;
Передача может быть зубчатая или ременная. В первой разновидности демонстрируется надежность, отсутствие проскальзывания. Она выдерживает интенсивные нагрузки, но отличается высоким уровнем шума в процессе эксплуатации с возникновением вибрации стола. Ременный тип обеспечивает стабильно и качество реза, но требует настройки режимов желательно опытным мастером.

Каждая из характеристик обязательно должна учитываться при выборе изделия.

Как выбрать нужную торцовку

Как выбрать торцовочную пилу так, чтобы

Не пожалеть.
Не переплатить.

Продавцы — консультанты в торговом зале знают о представляемой им и продукции все. Однако, что бы процесс покупки не превратился в монотонный монолог консультанта и подавленное молчание покупателя, в конце увозящего с собой модель вдвое мощнее и втрое дороже, чем его могла бы на самом деле устроить, покупателю необходимо иметь четкое представление о том,

зачем ему нужна пила;
какие операции он на ней собирается выполнять чаще всего;
каковы максимальные размеры заготовок;
какой объем работ в месяц планируется.

Четкие ответы на эти вопросы, во-первых, внушат консультанту минимальное уважение, а, во-вторых, позволят сузить круг рассматриваемых моделей до разумных пределов. Но даже в рамках этого суженного перечня разброс цен и дополнительных возможностей будет велик. На этом этапе покупателю предстоит решить

нужен ли ему лазерный указатель (на самом деле — нужен всегда. Время распила «на глазок» прошло.);
нужна ли электронная система регулировок с памятью;
нужна ли система протяжки?

Если торцовочная пила покупается для эпизодических работ типа изготовления рамы для парника или калитки в огород – нет нужды разоряться на высокопроизводительный профессиональный агрегат известного бренда с расширенной базой, электронной настройкой, управляемой протяжкой и прочими усовершенствованиями.

Такая пила понадобится, если покупатель планирует открывать свой бизнес по деревообработке, уже имеет достаточный объем заказов средней и высокой сложности. В этом случае профессиональное устройство сэкономит время и быстро окупится.

С протяжкой или без

Для создания более длинных пропилов, выбирают модели с протяжкой, также известные как торцовки-слайдеры, у которых пильный узел не только опускается вниз и разворачивается в стороны, но и перемещается в горизонтальной плоскости — вперед и назад. Помимо увеличенной ширины пропила торцовки с протяжкой обеспечивают ряд дополнительных преимуществ, например, позволяют выполнять двойные пропилы за один проход.

Торцовки без протяжки, несмотря на их кажущуюся устарелость, не менее популярны. Соотношение слайдеров и обычных торцовок на рынке электроинструмента составляет порядка 60 на 40 — это довольно грубая статистика, которая, тем не менее, наглядно показывает, что системы старого типа не собираются сдавать своих позиций.

Ограничения в длине распила, компенсируются стабильностью регулировок и безотказностью системы, которые достигаются благодаря упрощенной конструкции и меньшему количеству подвижных частей. Модели без протяжки значительно легче — разница в весе составляет 25-50% — это является весомым аргументом, если станок часто перемещается или перевозится на разные объекты. И, наконец, ценовой вопрос, в котором все очевидно — торцовки без протяжки стоят на порядок меньше, чем пилы того же класса, но с протяжкой.

Для пил разного класса используют диски с разным передним углом, о чем мы говорили выше. Для слайдеров подбирают диски, у которых зубья имеют отрицательный передний угол. Для пил без протяжки — диски с положительным углом.

Что представляет собой торцовочная пила по дереву. Назначение инструмента

Торцовочная, маятниковая пила по дереву и металлу, или углорез является стационарным отрезным узкоспециализированным инструментом, который используется для резки материалов под определенным углом. Такая возможность обеспечивается поворотной площадкой и движимой рабочей частью с диском над станиной. Торцовочная пила может обрабатывать узкие деревянные изделия в виде реек, брусков и досок. Также может быть использована для распила оргалита, ламината и OSB. Инструмент хорошо справляется с резкой пластика, алюминиевого профиля и лепного декора из полиуретана.

Торцовочная пила по дереву используется для резки материала под определенным углом

Благодаря высокой скорости, точности и легкости работы торцевая пила имеет широкую область применения. Она используется для столярных, монтажных и отделочных работ, связанных с использованием деревянных изделий. Инструмент незаменим в мастерских по изготовлению мебели, где необходимо выполнять точный и качественный распил изделий.

Существуют универсальные инструменты, которые осуществляют торцовку по металлу. Благодаря специальному диску при помощи инструмента выполняется резка металлических изделий из стали, железа и литых профилей. Такие торцевые пилы по металлу широко используются на предприятиях, которые занимаются изготовлением оконных рам из металлопластикового профиля.

В технической документации каждой конкретной модели указаны предельные параметры изделия, с которым может справиться инструмент. Торцовочные пилы малых размеров осуществляют распил изделий толщиной до 60 мм. Инструмент средних габаритов справится с заготовками толщиной 70-80 мм. Крупногабаритные пилы применяют для обработки изделий толщиной 100 мм и более.

Современные модели торцевых пил с протяжкой соответствуют высоким стандартам безопасности

Модель «Девольт D28720»

В отношении производительности это противоположность предыдущего инструмента, так как мощность составляет уже 2300 Вт. Соответственно, увеличился и формат пильного диска – до 355 мм. В то же время наличие высокомощного электродвигателя не понизило эргономические свойства оборудования. Быстрая смена оснастки, легкий доступ к щеткам даже в домашних условиях и удобство при физическом обращении – все это обуславливает комфортность эксплуатации торцовки по металлу «Деволт D28720». Отзывы также подчеркивают и удобный распил при вертикальном расположении рабочей оснастки. В этом режиме возможна распиловка толстых заготовок при небольших физических усилиях со стороны оператора.

Торцовочная пила с протяжкой: конструктивные особенности инструмента

Торцевая пила для дерева имеет довольно простую конструкцию, в состав которой входит пильный диск, двигатель с редуктором, основание и рукоятка с кнопкой запуска. Двигатель для пилы может быть коллекторным или асинхронным. Первый вариант осуществляет большее количество оборотов, не нуждается в регулярном обслуживании, а требует лишь периодическую смену щеток. А второй работает намного тише и является более долговечным. В классическом исполнении устройства двигатель располагается справа относительно диска. Однако существуют усовершенствованные модели, где он размещен сзади, что увеличивает угол обзора во время резки, являясь тем самым более удобным в работе.

Вращение пильного диска выполняется благодаря работе двигателя, который передает зубчатую или ременную передачу через редуктор. Во время работы на первой передаче исключается вероятность проскальзывания изделия даже на высоких нагрузках двигателя. Вторая передача обеспечивает меньше шума и снижает вибрацию диска. А это положительно сказывается на качестве работы и на сроке службы инструмента. Однако в таких устройствах быстро изнашивается ремень, который может также соскочить при резкой смене оборотов. Существуют более надежные и долговечные модели, которые отличаются прямой передачей. Однако их крутящий момент значительно ниже аналогов.

Устройство торцевой пилы с протяжкой

Для расширения возможностей обычной торцевой пилы, в нее может быть встроен протяжной механизм. В этом случае обычная пила превращается в торцовочный станок по дереву. В таких моделях функциональный модуль устанавливается на двух рейках, которые расположены параллельно друг к другу. Такая конструкция дает возможность пильному диску свободно передвигаться во время резки, что позволяет выполнять распил более широких изделий.

Функциональный модуль закреплен на станине. Это основание представляет собой подвижную круглую часть, которая может перемещаться при выставлении угла и упора. Станину для торцовочной пилы обычно изготавливают из магниевых или алюминиевых сплавов. В конструкцию пилы входит защитный кожух, который надевается на круг во время простоя устройства во избежание травм.

Стойка, пильный стол и дополнительные упоры

Одним из основных и сложных элементов углореза по дереву является пильный стол. С одной стороны к нему крепится стойка, с другой стороны над грифом движется диск. У пил с протяжкой гриф намного длиннее. В конце устройства располагается зажимная рукоятка, которая служит для фиксации стола относительно основания, и нажимной фиксатор, применяемый для быстрой настройки самых ходовых углов.

Стол для торцевой пилы можно приобрести в специализированном магазине или сделать собственноручно

На столе и стойке располагаются угловые шкалы, на которых указаны углы поворота и наклона. Стол может поворачиваться в обе стороны от 0 до 45 град. И надежно фиксироваться в выбранном направлении при помощи специального паза с защелкой.

Стойка может быть недвижимой или с наклоном влево на 45 град. Инструмент с наклоном стойки вправо встречается крайне редко, что объясняется необходимостью значительно усложнить конструкцию пилы. Кроме основных градуировок может быть предусмотрено несколько специальных, которые дают возможность подобрать оптимальный угол для резки плинтусов и молдингов.

Для надежной фиксации заготовок любых габаритов используются встроенные струбцины и различные упоры. При работе с длинными изделиями при помощи складных или выдвижных подставок, которые располагаются по обе стороны станины, можно расширить габариты основания. Такие дополнительные упоры обычно входят в комплект торцовочной пилы. Они представлены П-образными стальными прутиками, загнутыми вверх до уровня стола.

Струбцины и упоры используются для надежной фиксации материала во время работы пилы

Существуют более сложные конструкции оснований с литыми подставками, которые фиксируются относительно опоры винтами-барашками. Многие производители укомплектовывают торцовочные пилы, цена которых будет не намного выше классических инструментов, отдельными стойками или специальными столами. Их можно располагать на некотором расстоянии от инструмента в зависимости от длины изделий.

Рейтинг торцовочных пил

Перед покупкой лучше ознакомиться с рейтингом лучших производителей такого оборудования:

Einhell . Немецкий бренд, отличается отменным качеством сборки и материалов. Лучшая торцовочная пила у него – Einhell TC-SM2131 Dual. Модель с высокой точностью распила, наклоном головки в две стороны. Дополнена стружкосборочным мешком, лазерным модулем, продуманной шкалой линеек.

Metabo . Немецкий бренд, пилы имеют повороты и наклоны распилочных дисков, несложные в обращении. Торцовочная пила Metabo KGS 216 M функциональная и надежная. Устройство универсальное, его плюсы – простота транспортировки, быстрая фиксация заготовок, высокий вертикальный упор, удобные расширители стола.

Makita . Японская техника, качественная и долговечная, с небольшой шириной распила. Все модели поставляются с протяжным механизмом, в оснащении есть штанги для удержания блока. Для обрабатывания крупных деталей подходят пилы Makita LS 1000, они поставляются с добавочными опорами, имеют функцию регулировки глубины распила.

Использование торцовки для резки металла.

Где-то читал, что никак нельзя. И вот оказыается можно ” > Интересно, какой диаметр круга он использовал.

Думаю 200х32 мм через переходную шайбу. Можно в нашей стране все можно)))

В какой-то передаче по телеку видел, как мужики кроят стальной профиль циркуляркой, только не такой маятниковой, а которая движется по штанге. Диск у них там стоял металлический и вроде даже СОЖ лилась.

Дааа. Здоровья у наших людей, видимо, дофига.

2 БОРОДАТЫЙ Какие на Ваш взгляд существуют риски?

Пережигание краёв заготовки, повышенная венроятность разрушения диска на таких скоростях, а как следствие не выполненная работа и возможные травмы, ушатывание или полное выведение из строя инструмента, трата времени и сил (которые у нас считать не любят) на переделку и доводку заведомо плохо сделанного инструмента.

Можно, есть специальные диски, обычно монтажники перегородок часто режут дюралевый профиль таким инструментом.

Дюралевый профиль, алюминиевый профилль – другая история. Я говорю о стали – трубах и уголках, к примеру.

Сфера применения

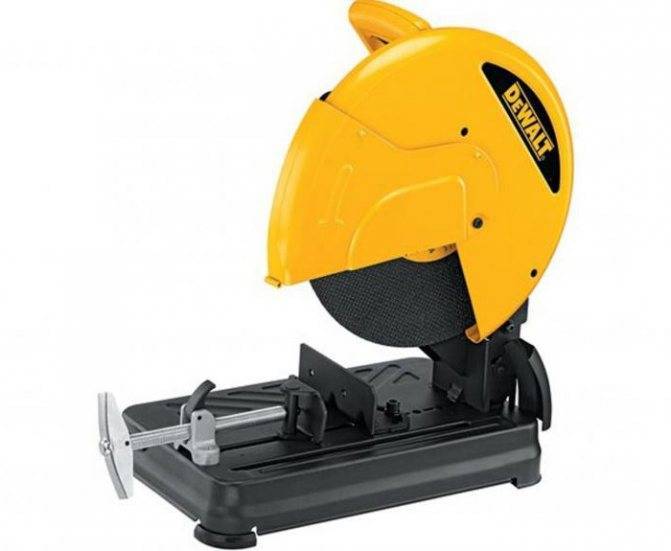

Абразивно-отрезной станок применяется для проведения нескольких видов обработки металла:

При раскрое крупных заготовок на более мелкие.
Удаление излишков с готовых изделий из металла.
Раскрой металлозаготовки под необходимым узлом.

Важно помнить, что при работе на большой мощности вулканит обязательно крепится к полу. Для этого на ножках сделаны специальные отверстия, позволяющие произвести фиксацию при помощи анкеров

В противном случае он может сильно вибрировать и представлять опасность для оператора и других сотрудников, а распил не будет произведен с требуемой точностью.

Схема устройства и принцип работы

Основным элементом торцовочной пилы является режущий, который представлен пильным диском, приводимым в движение посредством электрического двигателя через редуктор. Схема устройства приведена на следующем рисунке:

Основные узлы торцовочной пилы с протяжкой

На данном рисунке обозначены следующие конструктивные элементы устройства:

1 – электрический двигатель;

2 – пильный диск;

3 – поворотная площадка со вставкой, обеспечивающая перемещение пильного диска;

4 – рукоятка;

5, 6 и 7 – элементы регулировки и настройки работы пилы, а также элементы крепления обрабатываемых заготовок;

8 – узел обеспечения наклона пильного диска.

На рисунке условно не обозначены: защитный кожух, станина, являющаяся основанием торцовочной пилы, а также редуктор, обеспечивающий требуемую скорость вращения пильного диска.

Выпиливание брусков с использованием торцовочной пилы

Работа данного вида инструмента осуществляется следующим образом:

станина жёстко крепится к основанию. Это может быть специальный стол, если это столярная мастерская или иное помещение, где работы выполняются на постоянной основе, или прочно закреплённая конструкция – в условиях строительной площадки;
на пильном столе выставляются требуемые установки для обработки пиломатериала (угол наклона, диагональ и т.д.), а также расположение пилы по отношению к заготовке;
пила подключается к электрической сети;

ВАЖНО! (нажмите, чтобы узнать)

ВАЖНО!

При использовании торцовочной пилы она должна быть технически исправна и использоваться только в электрической сети, имеющей заземляющий провод. Подключение должно быть выполнено посредством коммутационного аппарата с заземляющим контактом.

на пильный стол устанавливается обрабатываемая заготовка;
при включении клавиши «Пуск» пильный диск начинает вращаться, и при помощи рукоятки обеспечивается его контакт с заготовкой;
безопасность работы обеспечивается защитным кожухом и блоком электрической защиты устройства;
после выполнения реза пила отключается кнопкой «Стоп».

Выпиливание паза с использованием торцовочной пилы с протяжкой

Общее описание ручной пилы для резки металлических изделий

Ручные пилы для работы с металлом всегда будут присутствовать на рынке инструментов, поскольку они имеют несколько преимуществ относительно электроприборов. Их стоимость существенно ниже, что привлекает многих. Независимость от источника электрической энергии позволяет использовать данные приспособления в любых условиях. При использовании ручной пилы для резки металла мастер может с особой точностью контролировать процесс обработки изделий.

Такой традиционный инструмент, спустя время, приобрел некоторые изменения, которые позволили ему достигнуть лучших свойств. Но его конструкция осталась той же. В С-образную раму крепится полотно, которое фиксируется специальными винтами. В ручном инструменте современного типа можно встретить следующее:

Конструкция ручной пилы по металлу

эргономичный дизайн;
ручка пилы по металлу находится перпендикулярно полотнищу, что позволяет равномерно распределить усилия;
инструмент с округленными углами и облегченным корпусом удобен в эксплуатации;
на поверхность ручки пилы наносится специальное покрытие, что повышает сцепление с руками мастера;
современные ручные пилы для резки металла оснащены двумя захватами: первый – для точности действий, другой – для фиксации инструмента;
полотно пилы хорошо натягивается, что обеспечивает более точный и ровный пропил;
для натяжения полотна используются пружинные держатели, которые существенно облегчают процесс замены лезвия;
некоторые модели ручных ножовок оснащены несколькими пазами для установки лезвий под разными углами;
расположение полотна в ручных пилах для резки металла самое удачное, что позволяет выполнять все действия в самых труднодоступных местах;
полотна изготовляются из специальных биметаллических сплавов, что существенно увеличивает их срок службы.

Дисковая пила

Дисковая пила – это особенный тип инструмента, который может иметь как ручной, так и электрический привод. Благодаря достаточно высокой скорости вращения рабочего диска она выполняет распиливание металлических заготовок или их рубку.

Конструктивной особенностью агрегата считается наличие двух массивных кругов. Их изготавливают из металла, и они перемещаются в вертикальной плоскости друг относительно друга. Круги дополнительно оснащаются пазами, имеющими разное сечение – квадратное, круглое, прямоугольное.

Агрегат дискового типа работает по следующему принципу:

Конструкция циркулярной пилы

металлическая заготовка вставляется в диски через подходящий по размеру паз;
необходимо нажать на рукоятку рабочего привода;
происходит смещение режущих дисков, что и выполняет поставленные задачи.

При выборе такой ручной пилы необходимо учитывать, что для выполнения резки необходимо произвести значительные усилия. Данный инструмент чаще всего применяется для резки арматурных стержней, труб, квадратного и другого профиля, разного сечения.

Знайте, когда мобильность предпочтительнее

В то время как торцовочная пила выходит на первое место практически во всех категориях, есть несколько ограничений на ее использование. Первое. это цена, а второе. мобильность.Резать металлическую трубу или другие длинные узкие куски металла очень просто с помощью торцовочной пилы, но если вы работаете с листовым металлом, вам будет трудно пытаться пропустить всю ширину металла через стационарную режущую пилу. Тогда болгарка вступает в игру.

Болгарки и дешевле, и более портативнее, чем торцовочная пила. Их можно легко держать в руке, и они особенно эффективны, когда их используют для резки небольших деталей из более крупного материала. Угловые шлифмашины могут быть оснащены либо шлифовальным диском для более толстого металла, либо режущим диском. Просто убедитесь, что вы подобрали нужный диск.

Правила работы с дисковыми пилами

Работа с ручными и стационарными дисковыми пилами требует соблюдения определенной последовательности действий, которую мы рассмотрим ниже.

Ручные модели

Если предстоит работать с ручной дисковой пилой, то сначала нужно подобрать пильный диск, соответствующий предстоящему виду работ, выполнить регулировку глубины пиления и наклона оснастки. Глубина пропила дисковой пилы устанавливается по следующему принципу: зуб пильного диска должен выступать из заготовки либо до половины, либо полностью.

Для работы следует:

закрепить заготовку на верстаке с помощью струбцин (нельзя держать обрабатываемую деталь руками);
расположить инструмент на заготовке так, чтобы пильный диск не касался ее;
запустить двигатель агрегата и дождаться, пока оснастка наберет полные обороты;
крепко удерживая аппарат в руках, произвести пиление, прижимая подошву ручной пилы к заготовке;
после окончания пиления следует убедиться, что кожух вернулся в свое первоначальное положение, после чего нужно выключить аппарат.

Стационарные модели

Чтобы приступить к работе на циркулярном стационарном станке, выполните следующие действия.

Подберите нужного диаметра пильный диск, который будет соответствовать по своим параметрам обрабатываемому материалу, и установите его на вал агрегата. Необходимо с помощью измерителя с циферблатом или обычного штангенциркуля проверить расстояние от диска до направляющих шлицов стола. Нужно проверить расстояние в начале и конце диска. Максимальное расхождение не должно превышать 0,05 мм.
Отрегулируйте требуемую высоту вылета диска над заготовкой. Он должен возвышаться над ней не больше высоты режущего элемента.
Установите параллельный упор на нужном расстоянии от пильного диска. От этого расстояния зависит ширина (длина) изделия, которое получится после распиловки заготовки. Он также должен быть строго параллелен пазам на рабочем столе (смещение не более 0,05 мм).
Установите расклинивающий нож. Он должен быть на расстоянии около 5 мм от резцов и находиться на одной линии с пильным диском. Это легко проверить с помощью линейки, расположив ее между резцами оснастки.
Включите станок, дождитесь набора полных оборотов двигателя, уложите заготовку вдоль параллельного упора, после чего, прижимая ее к столу и упору, произведите пиление.
