Мостовой кран

Общее устройство мостового крана

У каждой пролетной балки есть по 2 горизонтальных пояса

1. верхний
2. нижний.

На первый устанавливаются опорные краны, под второй монтируются подвесные. Также у пролетной балки есть большие и малые диафрагмы — для устойчивости и более равномерной передачи нагрузок. Чтобы можно было обслуживать мостовой кран, на пролетные балки монтируются специальные площадки.

По рельсовому пути перемещается тележка — в общем случае рама с закрепленными на ней механизмами передвижения и подъема грузов. Схемы сборки каждого узла обычно унифицированы.

Сама рама — это пересечение продольных и поперечных балок с настилом. Также тележка может быть оснащена буфером ограждения, ограничителями подъема крюка, линейкой для фиксации крайних положений. Обычно она весит от 0,2 до 0,4 грузоподъемностей (Q) мостового крана.

Тележка перемещается посредством механизма передвижения, оснащенного цилиндрическими колесами и сделанного по одной из унифицированных схем. У него может быть центральный привод сразу на оба колеса или раздельный на каждое, навесной редуктор и тормоз. И сами колеса могут быть не только цилиндрическими, но и коническими, устанавливаемыми вершиной как в наружную сторону, так и во внутреннюю (в последнем случае — только неприводные).

Описание принципа работы и устройства мостовых кранов разных типов

Это грузоподъемная машина, захватное устройство которой расположено на передвижной тележке (либо тали), в свою очередь перемещающейся по мосту. Последний представляет собой подвижную конструкцию, выполненную из высокопрочной стали. Мостовой кран может быть оснащен различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъема контейнеров и так далее.

Пик выпуска этих грузоподъемных машин пришелся на 80-е годы ХХ века: с конвейеров советских заводов ежегодно сходило по 6000-7000 моделей различной грузоподъемности.

С нулевых годов XXI века мостовые краны выпускаются в количестве до 1500 единиц (если считать производителей из всех стран бывшего Союза). Зато их делают специализированные заводы, разрабатывающие и предлагающие новые решения для специфических задач строительства.

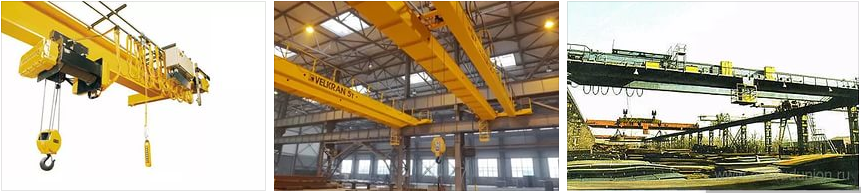

Классификация мостовых кранов

По конструкции классифицируют:

• Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
• Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
• Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

• Первой группы — работающие с весом до 5 т;
• Второй группы — поднимающие до 50 т;
• Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

• Общие — решают стандартные строительные задачи;
• Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

• Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
• Электрические — функционируют без участия оператора, от сети.

Общее устройство мостового крана

Мостовая конструкция каждой модели очень проста: она представляет собой соединение двух пролетов коробчатого сечения с концевыми балками. Вместе они образуют рельсовый путь, с упорами-ограничителями на концах, для блокирования движения тележки.

У каждой пролетной балки есть по 2 горизонтальных пояса

1. верхний
2. нижний.

На первый устанавливаются опорные краны, под второй монтируются подвесные. Также у пролетной балки есть большие и малые диафрагмы — для устойчивости и более равномерной передачи нагрузок. Чтобы можно было обслуживать мостовой кран, на пролетные балки монтируются специальные площадки.

По рельсовому пути перемещается тележка — в общем случае рама с закрепленными на ней механизмами передвижения и подъема грузов. Схемы сборки каждого узла обычно унифицированы.

Сама рама — это пересечение продольных и поперечных балок с настилом. Также тележка может быть оснащена буфером ограждения, ограничителями подъема крюка, линейкой для фиксации крайних положений. Обычно она весит от 0,2 до 0,4 грузоподъемностей (Q) мостового крана.

Тележка перемещается посредством механизма передвижения, оснащенного цилиндрическими колесами и сделанного по одной из унифицированных схем. У него может быть центральный привод сразу на оба колеса или раздельный на каждое, навесной редуктор и тормоз. И сами колеса могут быть не только цилиндрическими, но и коническими, устанавливаемыми вершиной как в наружную сторону, так и во внутреннюю (в последнем случае — только неприводные).

Видео обучающие

Применение мостовых кранов

• Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
• Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
• Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
• Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
• Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

Источник

Подвесные и опорные краны

Еще один параметр, по которому различаются мостовые краны, — их расположение на подкрановых путях. Опорный кран перемещается по рельсам подобно локомотиву, подвесной кран расположен под путями и опирается на нижнюю полку двутаврового профиля, служащего подкрановыми путями.

Как правило, подвесными бывают однобалочные краны (или кран-балки). Подвесной двухбалочный кран — крайне редкое явление. Его преимуществом является то, что, в силу специфики конструкции, груз может, перемещаясь вдоль моста, выходить в стороны за пределы подкрановых путей. Для этого в конструкции моста предусмотрены консоли — части пролетных балок, выдающиеся дальше подкрановых путей. Эта функция полезна при работе в помещении с дефицитом свободного места, когда необходимо хоть как-то «распихать» груз.

Электрооборудование на ГПМ

К электрооборудованию для мостовых кранов предъявляются повышенные требования, так как они работают в высокоинтенсивном режиме, постоянно включаясь и выключаясь, разгоняясь и останавливаясь.

К электрическому оборудования для кранов относятся:

Электродвигатели. Наиболее часто используемыми являются асинхронные трехфазные электрические двигатели. По типу исполнения обмотки ротора они подразделяются на фазовые и с короткозамкнутым контуром. Принцип работы основан на взаимодействии проводники и вращающегося поля. Поле создается на обмотках статора, обмотки ротора служат проводником. Вращение двигателя прямо пропорционально вращению ротора – увеличение частоты ротора уменьшает вращение электромотора.

Рис. 2. Электрическая схема мостового крана с описанием

• Устройства управления (контролеры, пускатели, реле).
• Защита (выключатели, предохранители).
• Механизмы для тормозной системы.

Также в эту категорию можно причислить вспомогательное электрооборудование: освещение, сигнализация, подогрев кабины оператора.

Питания на кран подается через гибкий электрический кабеля или троллею (для кранов высокой грузоподъемности).

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.

Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Подкрановые пути

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста. Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.

Что такое кран балка и его применение в современном мире

Кран балка, это машина, которая предназначена для ведения работ по обеспечению погрузки, а также работ по обеспечению разгрузки. Зачастую такие машины, применяются на различных складах, также их применяют в портовых зонах. Работают такие машины на открытом пространстве. Как рабочий орган, данная машина, может использовать не только крюковую подвеску для подъема штучных грузов, но также на таких машинах используют грейферные ковши, которые открываются и закрываются по средствам системы каната и полиспастных блоков. Эти устройства — грейферы, применяются для работы по погрузке, а также разгрузки различных сыпучих материалов, таких как уголь, песок, щебень, асфальта и прочих материалов подобного рода. Современные компании, специализирующиеся на производстве промышленных мощностей, сейчас испытывают настоящий всплеск активности. Конечно, ведь их оборудование сейчас пользуется огромным спросом. Герой нашего повествования как раз из такого списка. Лидерами производства являются крупные, устоявшиеся компании, такие как ЗАО «Торговый дом «Подъемно-транспортное оборудование», для которых кран балка екатеринбург являются первостепенным направлением производства

Также данная компания выполняет их монтаж на объекте у заказчика, что также не маловажно. Рассмотрим теперь пристально само устройство этого сложного производственного элемента

Сам по себе кран балка подвесная, представляет собой машину, основная рама которого выполнена из сваренных между собой профилей уголков, швеллеров, которые вместе формируют решетчатую конструкцию

Также есть вариант с конструкцией рамы в виде балки. На ней установлена грузовая тележка, которая перемещается по установленным вдоль рамы крана рельсам. На этой грузовой тележке, устанавливается грузоподъемное оборудование (лебедка). Это оборудование имеет, как и вся машина, электрический привод. Оно состоит из электрического мотора, который передает вращающий момент, через муфту, (поверх которой устанавливается тормоз (колодочного типа)), на редуктор (цилиндрический). А от редуктора, момент передается на барабан. Передача обеспечивается через соединение двух зубчатых полумуфт редуктора и барабана

Сам по себе кран балка подвесная, представляет собой машину, основная рама которого выполнена из сваренных между собой профилей уголков, швеллеров, которые вместе формируют решетчатую конструкцию. Также есть вариант с конструкцией рамы в виде балки. На ней установлена грузовая тележка, которая перемещается по установленным вдоль рамы крана рельсам. На этой грузовой тележке, устанавливается грузоподъемное оборудование (лебедка). Это оборудование имеет, как и вся машина, электрический привод. Оно состоит из электрического мотора, который передает вращающий момент, через муфту, (поверх которой устанавливается тормоз (колодочного типа)), на редуктор (цилиндрический). А от редуктора, момент передается на барабан. Передача обеспечивается через соединение двух зубчатых полумуфт редуктора и барабана.

Барабан, обеспечивает своим вращением наматывание и сбегание с него каната. Канат стальной. На конце каната устанавливается рабочий орган, который как уже было отмечено ранее, может быть как крюковая подвеска, так и канатный грейфер, то какой у данного крана рабочий орган, определяется его назначением, или другими словами, того где он работает.

Продольное перемещение грузовой тележки по раме, обеспечивает дополнительный привод, который по средствам каната перемещает тележку. Тут стоит отметить и еще один элемент.

Способен быстро поднимать грузы высокой тяжести, не подвергая при этом риску обслуживающий персонал. Таль электрическая представляет собой грузоподъемное устройство подвесного типа с электроприводом. С его помощью осуществляется перемещение предметов по вертикали и горизонтали.

Вся рама с грузовой тележкой устанавливается на двух стойках. Эти стойки бываю, с двойной опорой либо с одинарной опорой. Также стойки, бывают жесткими и гибкими. Она может быть выполнена как из профилей, то есть может быть решетчатой, также может быть выполнена из трубчатой конструкции.

Перемещение крана обеспечивается колесами для перемещения по рельсам, которые устанавливаются в нижней части стоек крана. Каждый блок колес обеспечен индивидуальным электроприводом. Само перемещение производится по рельсам.

На раме также устанавливается кабина для работы крановщика, откуда он управляет машиной, обычно кабина располагается под рамой.

Кран работает от электричества, которое подается по высоковольтным проводам.

sprosi.com.ua

Монтаж

В каждом конкретном случае сборка производится в зависимости от потребностей заказчика. Это может быть сборка в заводском цехе, либо непосредственно на месте.

В любом случае, монтаж мостового крана начинается с создания путей передвижения. Если машина будет работать вне помещения, то монтаж пути заключается в укладке шпально-рельсовой решетки. Непосредственно монтаж мостового крана может осуществлять в трех вариантах:

• Пошаговая сборка и монтаж.
• Сборка крупными частями.
• Полная сборка на площадке и установка на путь в готовом виде.

Пошаговая сборка применяется в том случае, если по каким-либо причинам на площадке не предусматривается работа другого мощного подъемного механизма. Сначала на путях собираются опоры. На них монтируются концевые балки. На земле монтируются, по отдельности, рабочие балки. Их поочередно поднимают на опоры и уже на месте соединяют в единый узел с концевыми балками. На собранную конструкцию поэлементно поднимают и собирают на месте систему передвижения грузовой тележки (тележек). Поднимают поэлементно и собирают саму грузовую тележку. Осуществляют установку концевых выключателей. Если по проекту предусмотрена кабина оператора, то монтируют ее. Устанавливают и проверяют системы подачи электропитания.

Сборка крупными частями заключается в наземном монтаже отдельных больших частей мостового механизма, с последующим подъемом и установкой на место. Такой метод оправдан в том случае, если заказчик мостового механизма или компания, занимающаяся его монтажом, имеют возможность организовать одновременную работу над различными частями мостового механизма несколькими бригадами. Компания, ведущая монтаж двухбалочного мостового крана таким способом должна иметь дополнительную грузоподъемную технику.

Заключительным этапом при любом виде сборки является монтаж и подключение системы электропитания всего мостового двухбалочного крана и установка концевых выключателей на крановом пути.

После выполнения всех монтажных работ и пробного включения машины, необходимо провести сертификацию, чтобы получить разрешение на эксплуатацию двухбалочного мостового крана.

В заключение, можно сделать вывод, что двухбалочный мостовой электрический кран это удобный, производительный и экономичный грузоподъемный механизм.

Монтаж и демонтаж

Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:

1. Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
2. Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
3. Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.

Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.

Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.

Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.

Применение мостовых кранов

• Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
• Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
• Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
• Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
• Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

Основным элементом конструкции является однобалочный или двухблочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

• Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.
• Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой  движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

Что такое мостовой кран

Устройство получило свое название из-за моста, который перемещается по двум параллельным балкам, установленным на высоте, с упорами-ограничителями на концах со стальными креплениями. За счет движения по подкрановым рельсам идет продольное перемещение груза.

Сверху устанавливается грузовая тележка с подъемным устройством – тельфером. Передвигаясь, тележка создает поперечное перемещение груза, а тельфер его поднимает, опускает по вертикальной оси координат. Таким образом, в пределах пространства, ограниченного подкрановыми балками, возможно перемещение груза с помощью тележки в любую точку. Также тележка перемещается, позволяя использовать специальные грузозахватные устройства.

Передвижение грузовой тележки, подъем грузозахватного приспособления чаще всего через электрический привод, но он может быть ручным. Управление тележки осуществляется оператором либо из кабины, расположенной на высоте, либо снизу при помощи проводного пульта или радиоуправления.

Рис. 1. Определение мостового крана

Монтаж и демонтаж

Установка крана требует проведения предварительных работ, они начинаются с монтажа подкрановых путей. Их укладывают на эстакаде или земле. Существуют 3 варианта монтажа:

1. Пошаговый. В его основе лежит сборка узлов, она осуществляется на подкрановых путях.
2. Укрупненная сборка. Крупные элементы собирают на земле, а потом поднимают на требуемую высоту. Так поступают с электрооборудованием и механизмами.
3. Полноблочный. Этот способ основан на полной сборке, она осуществляется на полу. Мост собирают целиком, затем выполняют монтаж, технология требует мощной техники.

Монтажными работами должны заниматься специалисты, они же осуществляют демонтаж мостового крана, делают заземление. Он требует строго соблюдения норм безопасности. К нему прибегают, когда нужно заменить старый подъемный механизм. Он необходим и после завершения работы на участке.

Есть несколько вариантов демонтажа, каждый из них зависит от того, что предполагается делать с краном дальше. Если он подлежит утилизации, с него снимают подкрановые балки. Конструкцию освобождают от кабеля, убирают электромостовой двигатель, сматывают тросы. На металлолом отправляют пролетные балки и другие узлы, выполненные из металла.

Если кран переносят в другое место, от него отъединяют ходовые механизмы мостового крана и устройства для перемещения грузов. В таком виде конструкцию транспортируют на рабочую площадку, где снова собирают.
