Отрезная пила по металлу

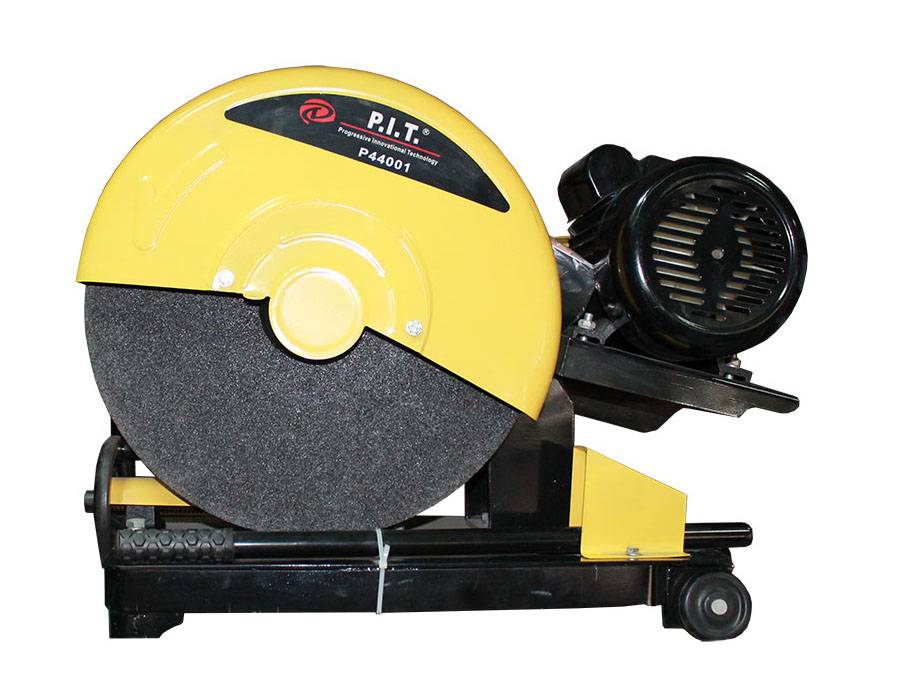

Абразивно-отрезные станки

Помимо резки металлических листов или профилей, используется при раскрое длинномерных заготовок на более мелкие куски и удаления избытков прокатной продукции на производстве. Абразивно отрезной станок подходит для цветных, черных металлов, профилей (тавр, двутавр, прямоугольник, квадрат, круг), причем режет их под углом от 0 до 45 градусов. Устройство громоздкого станка может включать насосную установку для охлаждения водой места резки, элементы для присоединения к системе пылеотсоса, встроенное оборудование для снятия заусенцев.

Абразивно-отрезные станки рассчитаны на резку сложных изделий и сплавов

Принцип действия абразивно-отрезного станка схож с маятниковым. Отличие лишь в габаритах, мощности, функциональности и стоимости. Наиболее распространенной моделью среди станков данного типа является СОМ-400. Его основные характеристики:

• мощность — 2,2 кВт;
• частота вращения ротора — 2870 об/мин;
• углы поворота — от 0 до 45 градусов;
• диаметр отрезного круга — 400 мм;
• толщина разрезаемого металла — от 40 мм;
• клиноременная передача;
• масса от 65 кг.

Данная машина по металлу имеет несколько модификаций (например, СОМ-400 Б с увеличенной до 4 кВт мощностью, СОМ-400 П с возможностью поворота режущего диска на 45 градусов в обе стороны от оси наклона и так далее). Они отличаются числом ремней привода, геометрией заготовок, наличие других функций. Стоит такая машина по металлу от 30 000 рублей в зависимости от технических параметров, габаритов, веса.

Важным преимуществом абразивно-отрезных станков по сравнению с компактными маятниковыми выступает удлиненная ручка. Когда отрезная пила по металлу соприкасается с заготовкой, искрящиеся частицы металла разлетаются в стороны и могут попасть на кожу, в глаза и т. д. Если пользователь стоит хотя бы на метр дальше от места контакта диска с металлом, риск повреждения снижается.

Главные особенности монтажных конструкций

Для какой области предназначена та или иная модель определяется по весу прибора. Если масса аппарата составляет до 15 кг, то такое изделие можно применять в домашней и полупрофессиональной сфере, так как ее легко перемещать с участка на участок. При строительстве крупных объектов, чаще всего используют приборы, вес которых располагается в диапазоне от 15 до 30 кг. Нередко для использования подобной конструкции выделяется отдельное рабочее место. Работа с аппаратами свыше 50 кг возможна только на крупных предприятиях, где от работника требуется соблюсти максимальную точность.

Вторая особенность заключается в кинематической схеме. Изделия могут работать не только с прямым приводом, также встречается ременная передача. Для обычного пользователя наиболее привычный первый вариант, так как он используется во всех недорогих приборах. На заводах невозможно представить станки без ременной передачи, так как они обеспечивают отличную защиту при увеличении нагрузки на диск. Если круг застрял, то ремень только повернется, что позволит сохранить мотор в рабочем состоянии и безопасно отключить аппарат. Кроме того, некоторые изделия поддерживают наличие нескольких дисков на одной машине, что стало доступным благодаря наличию ступенчатых шкивов.

Пилы делятся по диаметру установочного отверстия, которые присутствует у различных режущих кругов. Один из самых популярных видов – диск с 25.4 мм отверстием. Если купить прибор с нераспространенным диаметром, то человеку будет тяжелее найти подходящий элемент, что создаст дискомфорт в работе.

Специальные возможности

Каждый производитель старается как-то выделить свое устройство, поэтому продаваемые изделия часто имеют целый ряд профессиональных отличий. Однако есть всего три главные возможности, которые будут очень полезны при работе с таким материалом.

Сначала человеку стоит обратить внимание на конструкцию стола, где происходит операция распила. От его стойкости зависит надежность и качество распила

Также приятным бонусом станет направляющая рейка с поворотным механизмом и наличие быстрой фиксации без использования вспомогательных элементов, которые присутствуют в стандартных моделях. Последнее полезно для тех, кто часто выполняет угловые подрезки.

Еще одна возможность, которая станет дополнительным преимуществом – наличие электронного управления двигателем. Это дает возможность увеличить срок эксплуатации прибора и значительно сократит нагрузку на электрическую сеть, что особенно полезно для частных мастерских. Также приятный момент – наличие электронного стабилизатора, который обеспечит пользователя нормальной скоростью при любой нагрузке.

Еще один важный дополнительный элемент – рычажно-поворотный шарнир. Для большего удобства он должен размещаться на специальных подшипниках, а также обладать механизмом самостоятельного возврата. При частой транспортировке изделия наличие такого элемента позволит быстро заблокировать изделия в конкретном положении, что хорошо отразится на долговечности. Дешевые варианты такой функции не имеют, для их перемещения используют стандартную цепь.

Как выбрать пилу для бытового использования

Чтобы покупка радовала и вас, а не только продавца консультанта, сначала нужно определиться с вашими потребностями и возможностями в области

1. материал;
2. сортамент проката, который вы собираетесь обрабатывать;
   • материал;
   • толщина ;
3. нужно ли резать под углом;
4. оценочные объемы работ;
   • в смену;
   • за месяц;
5. параметры электропитания (напряжение, фазность, мощность);
6. бюджет на покупку.

https://youtube.com/watch?v=aZ_23jAtk5s

Лучше всего записать это на листке или в файле и, будучи вооруженным, вступать в схватку с продавцом, который сообщит вам ключевые характеристики приобретаемого устройства:

Глубина реза. Для бытовых применений хватит 60-70 мм.
Поддержание стабильных оборотов

Особенно важно при резке профиля и труб.
Плавный пуск. Эта возможность не только экономит ресурс станка, но и защищает питающую сеть от бросков напряжения.
Контроль перегрузки

При резком возрастании сопротивления резанию система отключится до устранения причины.

Если вы видите, что отрезать вам нужно раз в неделю несколько куском трубы или профиля — и вовсе незачем тратиться на профессиональное оборудование. В этом случае можно обойтись электролобзиком или угловой шлифмашиной.

Тонкости выбора

Сегодня на рынке монтажная маятниковая машина по металлу представлена в большом ассортименте.

Особенной популярностью пользуется отрезной инструмент под маркой Макита, цена которого находится в доступных пределах.

Для того чтобы дисковая машина использовалась максимально эффективно, при выборе следует обязательно учитывать предполагаемые параметры работы.

Видео:

Так, при необходимости получить чистый срез без заусенцев, рекомендуется использовать отрезной инструмент по металлу маятникового типа.

Данный отрезной агрегат имеет специальную станину с тисками, в которых можно легко раскрепить металлическую заготовку.

Далее оператору останется только плавно опустить отрезной рабочий инструмент и сделать необходимый запил.

Обычная стационарная циркулярная машина работает по аналогичному принципу, но только без жесткого крепления металлической детали.

Большое значение для отрезного агрегата имеет используемый диск. В данном случае следует использовать отрезной диск, который состоит из технических алмазов, особым образом зафиксированных на основе.

Следует отметить, что выбор диска для универсальной отрезной пилы зависит, главным образом, от самого металла.

Здесь имеет значение такой важный параметр, как мягкость используемого диска. Если монтажная универсальная отрезная машина будет использоваться для нарезания заготовок, выполненных из твердых сплавов металлов, то рекомендуется использовать диск с более мягкой основой и наоборот.

Это связано главным образом с тем, что когда монтажная машина работает по мягкому материалу, разрушение и деформация алмазов происходит медленнее.

В данном случае диск должен иметь более жесткую основу, в противном случае алмазы будут просто выпадать.

В свою очередь, когда дисковая отрезная машина работает по заготовке из твердого материала, алмазы изнашиваются гораздо быстрей, чем само мягкое основание.

При выборе диска для отрезной универсальной машины цена не должна быть определяющим фактором, в первую очередь, необходимо смотреть на качество режущего инструмента.

Видео:

В отрезных универсальных машинах по металлу могут использоваться пильные диски, цена которых более высокая по сравнению с алмазными. Несмотря на это, они имеют более высокую скорость разреза и гораздо меньше воздействуют на заготовку в температурном плане.

Любая монтажная отрезная машина, в том числе и Макита, имеют определенную мощность, скорость вращения и защитные системы, которые следует учитывать в первую очередь.

Абразивно отрезной станок особенности и применение

Устройство имеет возможность реза под углом от 0 до 45о. Для нарезки заготовок из высокопрочных сплавов применяются специальные диски с алмазным напылением.

https://youtube.com/watch?v=2ws-_DaRO64

В конструкции предусмотрено подключение промышленного пылесоса или патрубка централизованной вытяжной вентиляции для удаления абразивной пыли и отходов металла.

В профессиональных станках устанавливают дополнительно систему охлаждения, подающую в зону реза металла реза воду или специальную охлаждающую жидкость.  Некоторые модели снабжаются и устройством для снятия заусенцев.

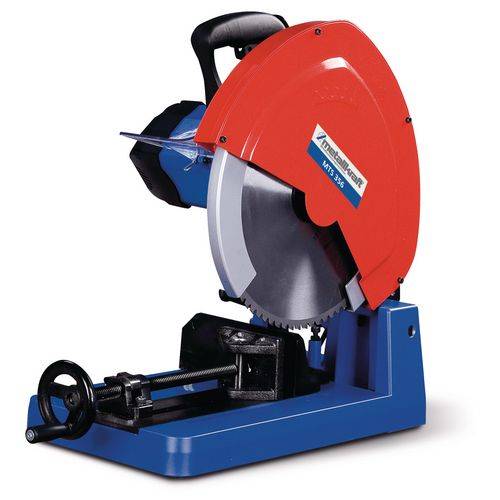

Плюсы и минусы твердосплавных дисков по металлу

Сразу хочется отметить что преимуществ по сравнению с абразивными дисками у твердосплавных достаточно много, но цена оборудования и самих дисков сдерживает популярность их использования. Давайте обо всём попорядку!

К плюсам можно отнести:

• Точность реза. Для того чтобы соблюдать точность при резе металлических заготовок, твердосплавный диск на маятниковой пиле-это один из лучших вариантов работы.
• Скорость работы. Вы будете удивлены с какой скоростью пилит твердосплавный диск.
• Огромный ресурс диска. В среднем ресурс диска пять тысяч резов. По сравнению с абразивным, он бессмертен.
• Отсутствие вредных выбросов. При работе с абразивом в рабочей зоне образуется облако мелких частиц, что негативно сказывается на здоровье человека.
• Металл не нагревается. После того как вы отрежете заготовку, смело можете взяться за нею, она будет холодной. Главный плюс в том, что без воздействия температур не меняются свойства металла.

Минусы тоже есть:

• Цена. Стоимость твердосплавного диска в десятки раз больше абразивного. Отрезная монтажная пила по металлу с твердосплавным (победитовым) диском makita lc1230 (305 мм). В домашних условиях, при редком использовании такой диск не окупит себя.
• Потеря металла. Так как диск толще абразивного, то стоит учитывать что линия реза будет толстой.
• Боится ржавчины. Если надумаете пилить металл со ржавчиной, помните, что при этом диск будет изнашиваться быстрее.

Делая вывод обо всём вышесказанном, можем сказать что твердосплавные диски относятся к более профессиональным расходникам. У них меньше недостатков, чем у конкурентов, но цена делает их недоступными для бытового использования.

Основные понятия

Отрезную пилу можно смело отнести к классу профессионального инструмента, при этом на ней достаточно просто выполнять необходимую работу своими руками.

Такая монтажная пила с легкостью справляется как с цветными, так и с черными металлами. Данный мобильный инструмент отличается и высокой безопасностью.

Если при помощи болгарки можно достаточно просто своими руками отрезать арматуру или не толстую трубу, то данный агрегат легко справится и с более сложными материалами.

Кроме этого, у отрезного станка данного класса скорость, с которой вращается диск, несколько меньше, что снижает риск разлома рабочего инструмента.

Электрическая пила обладает большим потенциалом работы, что для данной категории инструментов является значимым показателем.

Видео:

Некоторые модели пил таких марок, как Макита или Интерскол могут дополнительно иметь некоторые функции, которые значительно упрощают процесс резки.

Выбрать пилу данного класса сегодня не составит большого труда, тем более что цена на них находится в допустимых пределах.

Следует отметить, что дисковая пила отрезного типа имеет высокий уровень безопасности, что делает ее использование достаточно простым.

Ее скорость вращения подбирается еще на этапе создания инструмента опытным путем.

На пилах данного класса диск меняется аналогично тому, как это происходит в болгарках, и для этого используется специальный торцевой ключ.

Электрическая монтажная пила подключается к обычной сети в двести двадцать вольт, что дает возможность использовать ее практически в любых условиях.

Циркулярная пила Makita имеет и множество других возможностей, что положительно сказывается на ее эксплуатации.

В качестве режущего инструмента используется обыкновенный диск определенных размеров.

Такая маятниковая пила обладает и высокой точностью реза, притом, что скорость реза зависит, главным образом, от прилагаемого усилия.

Цена на данный мобильный инструмент фирмы Makita находится в разумных пределах, что и объясняет ее популярность у домашних мастеров. Маятниковая пила от Makita — отличный выбор.

Технические характеристики

Основные параметры:

1. Мощность электродвигателя. От этого показателя зависит максимальная толщина разрезаемых заготовок, производительность.
2. Скорость вращения.
3. Максимальная глубина пропила.
4. Возможность наклона пильного диска для разрезания металлических заготовок под разными углами.
5. Максимальный и минимальный диаметр оснастки.
6. Расстояние между опорной площадкой, лезвием.
7. Общий вес электроинструмента.
8. Наличие отверстия для подключения патрубка от пылесоса.

Дополнительные элементы:

1. Механизм автоматической блокировки двигателя при слишком больших нагрузках.
2. Плавный пуск. Продлевает работоспособность электродвигателя.
3. Механизм защиты от заклинивания. Он нужен, чтобы ослабить удар при заклинивании оснастки.
4. Регулятор частоты вращения. На разных оборотах можно разрезать многие металлы и сплавы.
5. Подсветка рабочей зоны.
6. Лазер для точного определения места реза.
7. Насадка для подключения пылесоса или специального стружкоотсоса.
8. Регулятор глубины пропилов.

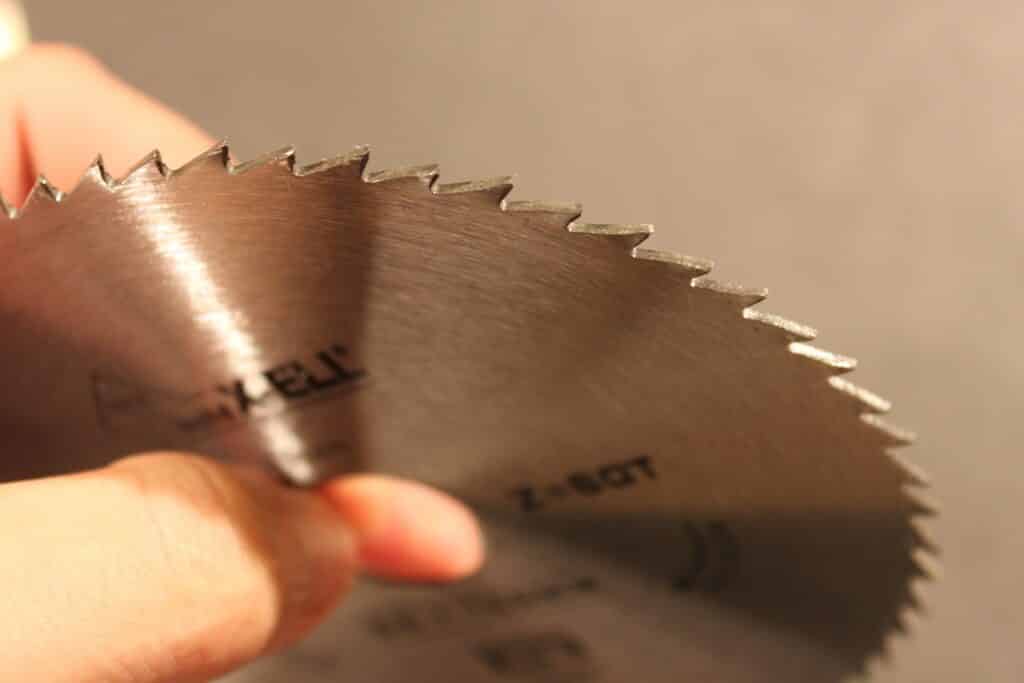

Пильный диск (Фото: pixabay.com)

Устройство и достоинства

Основными конструктивными элементами являются основание и закрепленная на нем пильная головка, оснащенная тем или иным рабочим инструментом. По направлению движения головки отрезные агрегаты по металлу делятся на две группы: вертикальные и горизонтальные. У моделей средней и высшей ценовой группы в составе основания есть поворотный стол, позволяющий выполнять нарезку под углом. Для быстрой и безопасной смены рабочих инструментов предусмотрена в  конструкции и возможность блокировки шпинделя.

Автоматизированные высокопроизводительные отрезные станки по металлу весьма дороги и оправдывают себя лишь на больших предприятиях в условиях крупносерийного производства.

Разумной альтернативой будет покупка одной или нескольких моделей средней ценовой категории, имеющих ручное или полуавтоматическое управление

Преимущества отрезных станков по металлу

Монтажные отрезные пилы по металлу с абразивными дисками обладают следующим  важными преимуществами:

• Достаточный уровень безопасности.
• Высокая отказоустойчивость.
• Высокий рабочий ресурс.
• Производительность.
• Высокое качество реза.

И отказоустойчивость,  и ресурс работы  до 20 лет становятся реальными при условии своевременного регламентного обслуживания.

Назначение

Пила по металлу применяется на строительных площадках, там, где требуется нарезать большие объемы арматуры или других видов проката.  Такими аппаратами также можно нарезать и деревянный погонаж.

Применение на строительных площадках

Отрезная пила применяется также на заготовительных производственных участках машиностроительных и металлообрабатывающих заводов, предприятий по производству железобетонных изделий и т.п. — везде, где существует потребность в точной, производительной, экономичной и безопасной нарезке больших объемов металлопроката.

Для небольших объемов работы, типичных для домашних мастерских, предназначены компактные и экономичные модели отрезных пил по металлу бытового класса. Они снабжены всеми необходимыми средствами и системами обеспечения безопасности.

Как выгодно приобрести отрезной станок

Прежде чем остановить выбор на определенной модели отрезного станка, необходимо понять, какими характеристиками он должен обладать. При выборе оптимального размера режущего диска нужно исходить из двух моментов: габаритов заготовок, которые планируется обрабатывать на станке, и материала, из которого они выполнены.

После этого нужно решить вопрос с вариантом размещения машины. Отрезная установка может быть выполнена в двух версиях: в настольной или напольной. Последний вид предназначен для резки массивных и габаритных изделий. Для эксплуатации в условиях больших нагрузок приобретаемый инструмент должен быть оснащен мощным электродвигателем, который позволит оператору выполнять резку очень толстых металлических заготовок.

Настольные отрезные станки отличаются мобильностью, поэтому подходят для использования и на строительных объектах. Они позволяют производить ремонт разных металлоконструкций, а также решать и ряд других задач.

Выбор отрезного станка

Особое внимание при выборе машины для нарезки металла следует уделить техническим параметрам, так как от них в значительной степени зависит качество резки, производительность оборудования, срок его службы и пр. Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики

Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики.

Они являются наиболее важными для эффективного выполнения станком своих непосредственных функций, а именно:

• Размеры и вес машины.
• Габаритные характеристики режущего элемента.
• Количество оборотов за минуту времени, а также возможность их изменения.
• Возможность поворота отрезного блока в необходимое положение по отношению к обрабатываемому изделию.
• Метод передачи вращательного момента.
• Показатели мощности электромотора.

В самом конце нужно изучить технические характеристики встроенных тисков. В зависимости от особенностей этого элемента станок может обрабатывать металлические детали разных габаритов.

Особенности выбора маятниковых пил

С помощью дискового пильного оборудования можно выполнять нарезку профильных элементов любого варианта исполнения, которые могут быть изготовлены из чугуна, цветного металла или стали.

Рассматриваемое оборудование можно использовать для нарезки следующих видов проката:

• швеллерный;
• круглый;
• двутавровый;
• прямоугольный;
• квадратный.

Эти машины можно использовать в мелкосерийном и единичном производстве заготовок.

Отрезные установки для резки металла можно использовать для работ:

• монтажных;
• столярных;
• отделочных;
• изготовления мебели.

В зависимости от вида используемой заготовки необходимо выбирать соответствующий тип диска и определенным образом настраивать частоту его оборотов.

Учитывая, что рабочий диск вращается с высокой скоростью, а в машине используется силовой привод с большим запасом мощности, износ режущего элемента происходит очень медленно. При таком режиме эксплуатации отрезной станок обеспечивает высокую эффективность резки металла.

Обзор лучших моделей

Наибольший интерес для покупателей среди предлагаемых моделей представляет отрезной станок Makita 2414NB, обладающий портативной конструкцией. С помощью этого оборудования можно выполнять резку заготовок из:

• ПВХ;
• керамики;
• камня;
• металла.

В линейке производителя Makita представлено немало надежной и качественной техники. Однако рассматриваемая модель рассчитана на нагрузки среднего уровня.

Производителем этого инструмента предусмотрена возможность фиксации вала, которая позволяет быстро менять инструмент. Сама установка обладает небольшими размерами и весом, который составляет 16 кг. Усиленную защиту оборудованию обеспечивает двойная изоляция.

Маятниковая пила для резки металла Hitachi CC14SF представляет собой разновидность отрезных станков, предназначенную для профессионалов. Модель оснащена силовым приводом мощностью 2000 Вт, который в силах обеспечить высокое качество резки и достаточно большую глубину пропила — 11,5 см. Поскольку это оборудование превосходит большинство аналогов по техническим параметрам, его активно используют для выполнения самых разнообразных задач.

Однако качество резки зависит не только от конструкционного исполнения оборудования, но и от используемого диска. Его необходимо подбирать с учетом особенностей заготовок, которые планируется разрезать. При несоответствии этого расходного материала обрабатываемому изделию возможны самые неприятные последствия вплоть до преждевременного выхода из строя оборудования.

Классификация дисков на болгарку по размерам и материалам

Выбор дисков для болгарки может показаться совсем непростой задачей. Их классификация основана на множестве параметров.

Материал для обработки:

• по металлу;
• по дереву;
• по бетону;
• по керамике.

Вид выполняемых работ:

• обдирочные диски и насадки;
• отрезные круги;
• полировальные и шлифовальные круги.

Материал для изготовления и его особенности:

• цельнометаллические алмазные (сплошные и секционные);
• цельнометаллические с зубьями;
• абразивные.

Маркировка абразивных кругов:

• основным цветом и соответствующей надписью обозначен материал образца: синий — для реза по металлу, зелёный — для работы с камнем;
• первыми буквами обозначен материал, из которогозготовлен диск: А, C, AS (корунд, карбид кремния, электрокорунд);
• цифровые обозначения – размер зерна абразива. Чем мельче зерно, тем ниже скорость реза и выше точность;
• последней буквой обозначена твёрдость связки. А – наиболее мягкая, далее по алфавиту показатель увеличивается;
• скорость вращения обозначена цифрами на цветной полосе и не должна превышать скорость работы болгарки.

Маркировка абразивного круга

Линейные характеристики и размеры разных видов дисков

Для болгарок разных размеров и мощностей применяются круги с соответствующими линейными характеристиками:

• внешний диаметр: 115, 125, 150, 180, 200, 230, 300, 365 мм;
• диаметр посадочного кольца: 22.2 (наиболее распространён), 22, 32 мм;
• толщина: 1.0, 1.2, 1.6, 1.8, 2.0, 2.5, 3.2 мм.

Для тонкой и ровной линии реза наиболее подходящим является диск толщиной ≈ 1.0 мм. Но у него имеется существенный недостаток – повышенная гибкость, приводящая к слому при излишнем нажатии. Оптимальная толщина для реза, в среднем, составляет 1.6 мм.

С помощью шлифовальных и полировальных дисков можно достичь необходимого результата в обработке поверхностей. Такие круги имеют толщину большую, чем те, которые используют для резки металла. В зависимости от необходимого результата, на одну из сторон крепятся сменные накладки:

• наждачная бумага;
• ткань;
• войлок;
• губчатый материал.

Необходимым дополнением являются специальные мелкоабразивные пасты и жидкости.

Также существуют диски для затачивания инструмента и обдирочные насадки для болгарки:

• алмазные обдирочные (работа по бетону, камню и цементу). Не могут использоваться для обработки металла;
• лепестковые шлифовальные;
• абразивные заточные;
• витые шарошки (обдирка загрязнений с металлических, бетонных и каменных поверхностей).

Абразивные заточные круги используются для грубой обработки металла:

• оплавление сварного шва;
• заточка разнообразного режущего инструмента (например, зубья дисковой пилы).

Лепестковые шлифовальные диски гораздо мягче абразивных. По этой причине появляются трудности в удалении твёрдых выступов, но повышается качество шлифовки рельефных поверхностей.

Общая классификация станков

Рассматриваемое оборудование относится к инструменту, осуществляющему резку металлических заготовок на предприятиях, монтажных, строительных, производственных площадках. Везде, где выполняется обработка стальных или иных материалов, имеются те или иные устройства. Дисковые отрезные станки — одна из групп наряду с ножовочными и ленточнопильными. Для данного оборудования характерна повсеместная распространенность.

Различают 4 класса отрезных станков в зависимости от объемов выполняемых работ. Болгарки, циркулярные пилы включены в класс 4, поскольку используются преимущественно в быту. Класс 1 содержит машины, обрабатывающие любые изделия из металла, стали, чугуна и подобных материалов в больших объемах на протяжении длительного временного периода.

Рабочим органом отрезного станка является дисковая пила. В зависимости от числа режущих кромок инструмент бывает двух видов:

• одноголовочные станки (у них лишь один режущий диск, поэтому устройства не могут похвастаться высокой производительностью);
• двухголовочные (имеют два инструмента для резки, поэтому разом выполняют несколько операций).

У последних, как правило, одна из головок статична, то есть не перемещается, а другая способна передвигаться автономно от первой.

Также отрезные машины делятся на виды по типу подачи режущего инструмента. Подача бывает:

• маятниковой;
• фронтальной;
• нижней.

Наиболее распространена маятниковая пила по металлу ввиду простоты использования и ценовой предпочтительности. Далее она рассмотрена детально.

По виду стационарное оборудование делится на несколько групп:

• монтажные пилы;
• абразивно-отрезные устройства;
• правильно-отрезные устройства.

Выбор конкретной модели определяется задачами производства. Чтобы пользователь не ошибся с вложением средств (ведь машина отрезная стоит немало), далее самые популярные виды рассматриваются более подробно.

Сфера применения

Отрезная пила по металлу относится к категории электроинструмента, обладающего высокой производительностью.

Основное назначение этого оборудования — выполнение поперечного распила заготовок металлопроката и изделий из различных сплавов и металлов.

Дисковые машины получили наибольшее распространение при создании заготовок из следующих видов материалов:

• швеллер;
• профильная труба с круглым и квадратным сечением;
• двутавр;
• прут;
• металлическая полоса;
• уголок.

Монтажные пилы по металлу активно применяются на предприятиях металлообрабатывающей промышленности. Встретить их можно и на заводах, специализирующихся на выпуске металлических конструкций. В этом оборудовании функцию режущего элемента выполняет дисковая пила.

Машины станочного типа обладают рядом следующих достоинств:

• Простота эксплуатации.
• Эргономичное управление.
• Высокое качество резки.
• Простая конструкция.

Научиться обращаться со станком может человек даже без специальной подготовки.

В оснащении ленточно-отрезных станков по металлу функцию режущего элемента выполняет длинная зубчатая пила, имеющая вид замкнутой ленты. Этот рабочий узел изготавливают из быстрорежущей стали. Создаваемый с помощью этой машины пропил имеет минимальную ширину, что не только минимизирует расход материала, но и обеспечивает высокую точность реза. Подобное оборудование получило широкое распространение на крупных и серийных производствах.

Ножовочные разновидности отрезных установок выполняют рез при помощи ножовочного полотна, которое фиксируется на пилораме. Это оборудование бывает двух типов: ручное и электромеханическое. Ножовочные установки активно используются на небольших предприятиях, а также в цехах заготовки.

https://youtube.com/watch?v=ztsUMeFGutg

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Режущим инструментом абразивно-отрезного станка является вращающийся круг, изготовленный из смеси наполнителя (связки) и абразивной крошки, который приводится во вращение электромотором. Широкий ассортимент выпускаемых промышленностью отрезных кругов, отличающихся материалом связки, типом и размером абразивной крошки (зернистостью), позволяет подобрать инструмент для обработки практически любого металла.

Разрезаемый материал укладывается на рабочий стол станка и фиксируется прижимным устройством механического, гидравлического или пневматического типа.

В процессе работы режущий блок с абразивным кругом и электроприводом продвигается относительно заготовки с помощью механизма подачи ручного или механизированного типа. По конструктивной схеме дисковые отрезные станки по металлу отличаются траекторией движения (подачи) вращающегося круга и в основном бывают двух видов: маятниковые и колонные.

У станков маятникового типа режущий блок установлен на балке-рычаге, совершающей в процессе резки качающиеся движения относительно оси шарнира, закрепленного на раме или станине. В этом случае траекторией движения оси круга является дуга окружности.

Абразивный круг станка колонного типа вместе с электроприводом при резке перемещается возвратно-поступательно по направляющим одной или двух стоек (колонн).

Большинство моделей дисковых отрезных станков по металлу позволяют изменять положение закрепленной на рабочем столе заготовки относительно плоскости вращения круга и выполнять, таким образом, резку не только под прямым, но и под произвольным углом. Многие из них предусматривают возможность подключения рабочей зоны к пылеулавливающему агрегату или цеховой аспирационной системе, обеспечивающим удаление от рабочего места воздуха, загрязненного пылью и отходами обработки, и его очистку.
