Молоток шмидта. инструкция по применению, принцип работы

Из чего состоит склерометр?

Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:

конус корпуса;
направляющие стержни с ползунком;
кнопку, исполняющая функцию штопора;
боек с заданной массой;
направляющие движения индентора шток бойка;
шайбу для фиксации бойка;
колпачок;
заднюю крышку склерометра;
войлочное кольцо.

Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.

Склерометр и его виды

По принципу работы измерительные приборы подразделяется на устройства механического и ультразвукового действия.

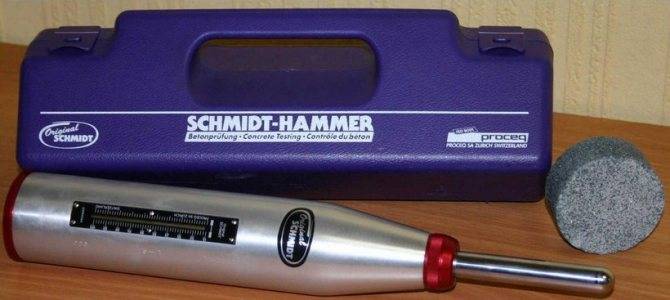

Механический инструмент имеет корпус цилиндрической формы, с внутренним размещением ударного механизма, состоящего из шкалы с индикаторной стрелкой и отталкивающих пружин. Такое устройство предназначено определять прочность бетонного слоя на сжатие в пределах от 5 до 50 МПа, широко применяется для обследования бетонных или железобетонных конструкций.

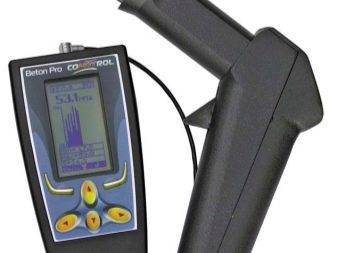

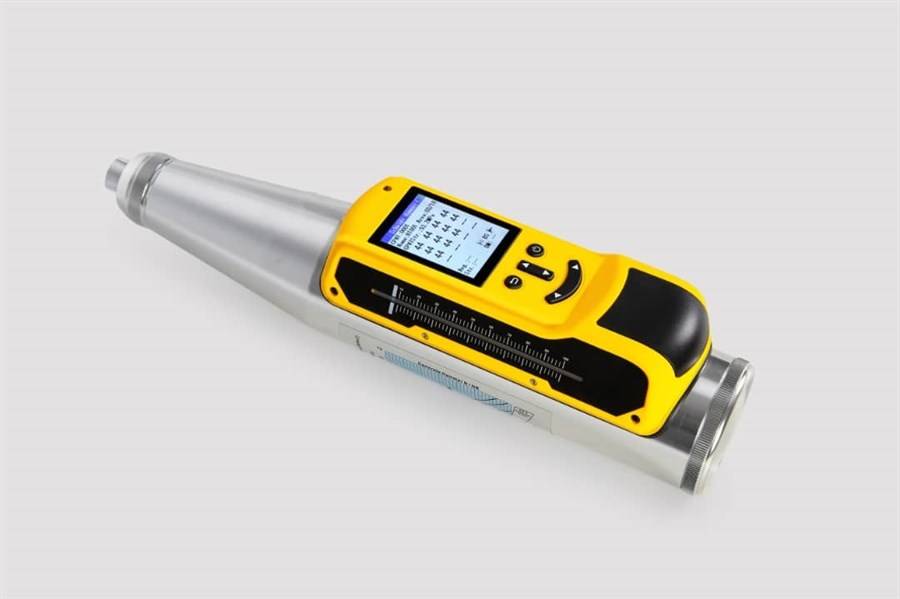

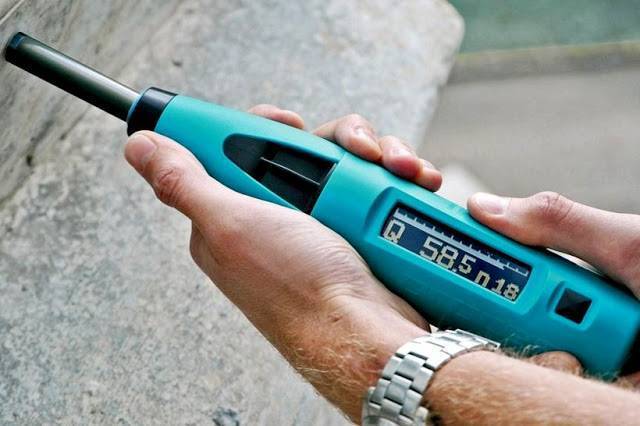

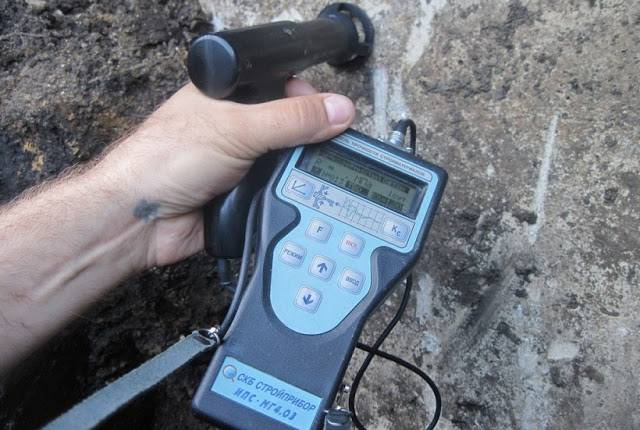

Электронный прибор в зависимости от модели может иметь внешний или встроенный электронный блок. Полученные измерения показываются на дисплее и остаются в памяти определенный период. Кроме этого инструмент оснащен клавиатурой и разъемами для подключения к компьютеру. Диагностируются измерения в диапазоне от 5 до 120 МПа с методической погрешностью до 5%, сигналы подаются с погрешностью до 0,2%. Лимит памяти результатов рассчитан на сохранение до 1000 версий за 100-дневный период.

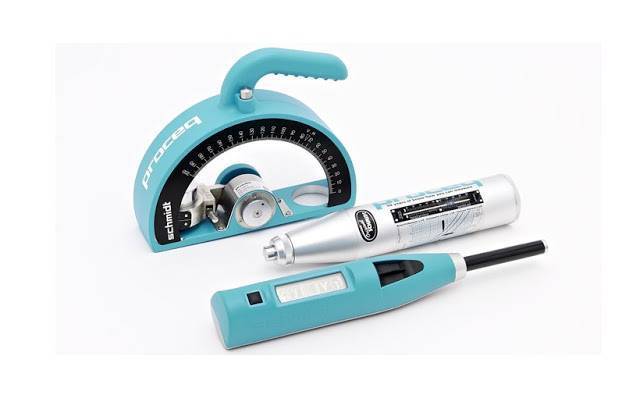

Сравнить два вида склерометров можно по фото, размещенных в Интернет. Рекомендуем ознакомится с отбойным молотком электрическим Hilti и перфоратором Makita.

Принцип действия механического прибора заключается в упругом отскоке. Ударная сила нормирована энергией бойка и измеряется в условных единицах по шкале прибора. Удар осуществляется о бетонную или иную твердую поверхность, в результате чего определяется высота отскока бойка (H), которая дает косвенную характеристику прочности бетона на сжатие.

Принцип действия электронного инструмента заключается в ударно-импульсном методе в соответствии ГОСТ 22690-88. Сигналы поступают на датчик, где придаются статистической обработке и отбраковке импульсов. Разновидности гладилки по бетону тут.

Область применения склерометра охватывает строительную сферу, где таким инструментом ведется контроль состояния зданий и сооружений, проводятся испытания на прочность бетонов, растворов и иных композиционных материалов в возведенных конструкциях и отдельных элементах.

ЧИТАТЬ ДАЛЕЕ: Лобелия описание сортов выращивание рассады из семян особенности ухода применение в ландшафтном дизайне сада

Проверка объекта в таком направлении осуществляется примерно один раз в год.

Ознакомиться со схемой склерометра можно в инструкции пользователя, которая прилагается к инструменту при его покупке.

Цена на инструмент сильно варьирует, поэтому каждый для себя может выбрать наиболее приемлемый по стоимости прибор:

Механические устройства стоят от 13 000 до 30 000 рублей.
Электронные аналоги – от 31 000 до 58 000 рублей.

Наличие склерометра дает возможность определять не только прочность бетонных поверхностей на большой площади, но и узких швов в кирпичной кладке. Механические и электронные приборы осуществляют контроль без малейшего разрушения. Информацию о шлифовальной машине универсальной читайте здесь.

Особенности конструкции

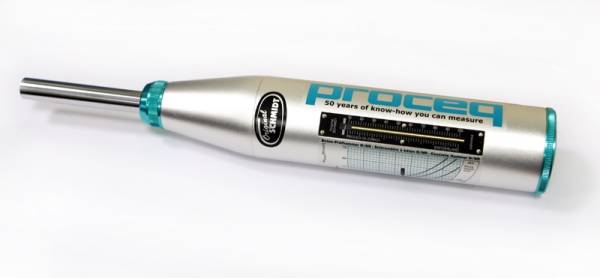

Конструкция молотка Шмидта кратко: цилиндрический корпус с утончением на одном конце, там, где высовывается плунжер (индентор), который вдавливается в исследуемый объект.

Внутри находится боек на пружине, бьющий по последнему. На втором окончании – плоская крышечка с гайкой, которой можно настраивать силу ударника. Сбоку на корпусе – стопорная кнопка, также на нем присутствует горизонтальный вырез, в котором бегает ползунок, обрамленный шкалой. Механическая часть электронных моделей аналогичная.

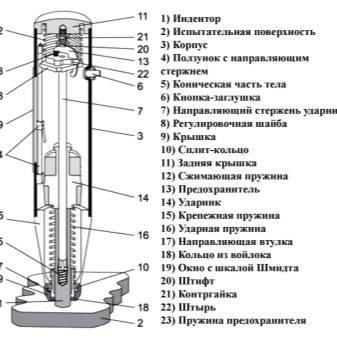

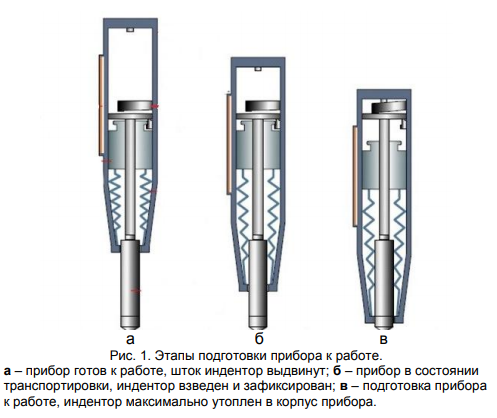

Более подробное устройство отображено на схеме:

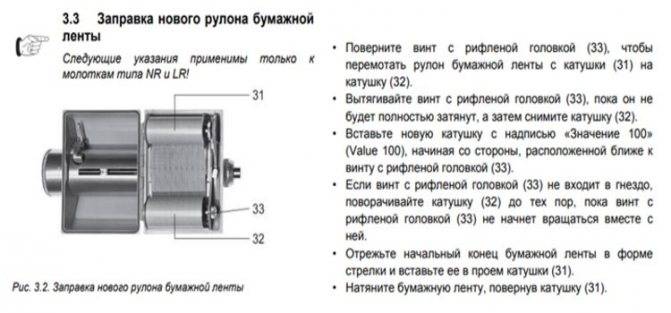

Есть молотки Шмидта (модификации NR и LR Original Schmidt) с рулоном бумаги, на которой ползунок делает отметку:

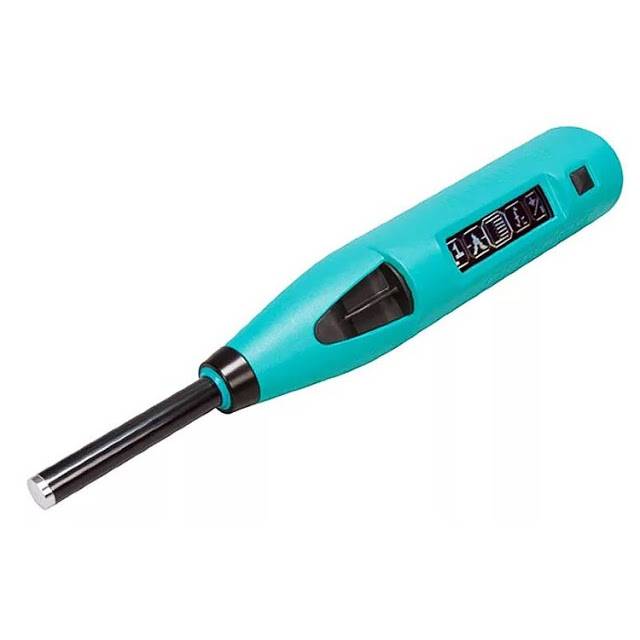

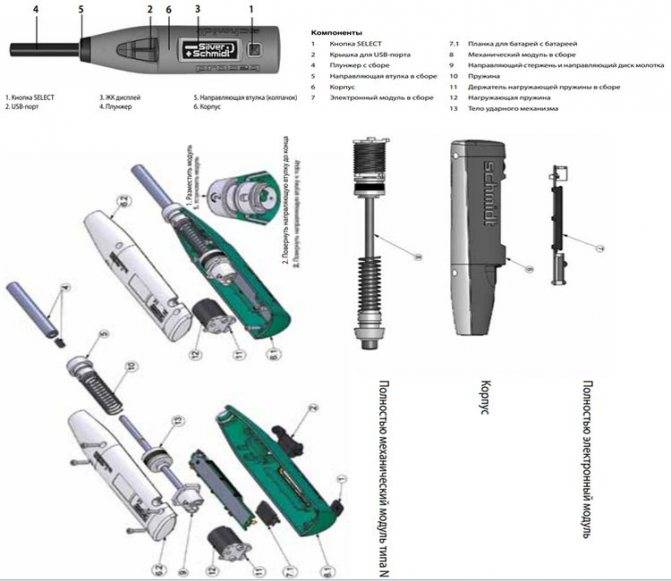

Конструкция твердомера с электронным модулем (как видим, в основе все равно механика):

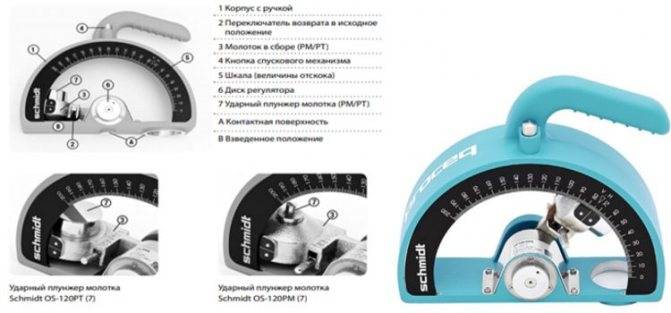

Особо надо выделить модель Schmidt OS-120 со специальной широкой подошвой и с плунжером для легких бетонов и растворов на ранней стадии созревания, а также она подходит для мягких материалов типа гипсокартона:

Разновидности

По принципу действия измерители прочности бетонных конструкций делят на несколько подтипов.

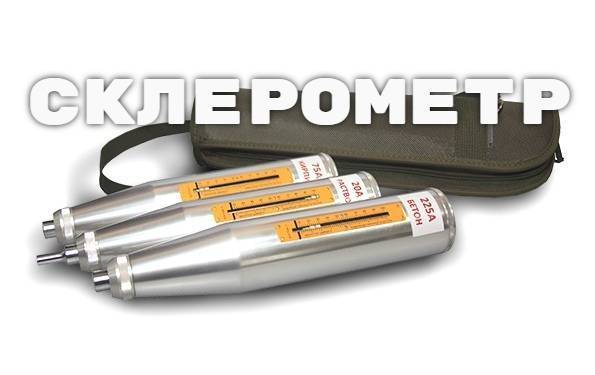

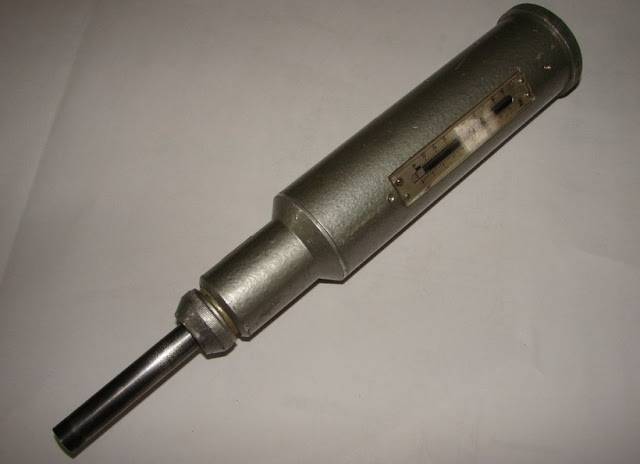

Склерометр с механическим воздействием. Он оснащен цилиндрическим корпусом с расположенным внутри ударным механизмом. При этом последний оснащен индикаторной шкалой, имеющей стрелку, а также отталкивающей пружиной. Этот вид молота Шмидта нашел свое применение при определении прочности бетонной конструкции, имеющей пределы от 5 до 50 МПа. Измерителем данного вида пользуются при работе с бетонными и железобетонными предметами.
Измеритель прочности с ультразвуковым действием. В его конструкции имеется встроенный или внешний блок. Показания можно увидеть на специальном дисплее, который имеет свойство памяти и сохраняет данные. Молоток Шмидта имеет возможность подключения к компьютеру, так как дополнительно оснащен разъемами. Данный вид склерометра работает с показателями прочности от 5 до 120 МПа. Память измерителя сохраняет до 1000 версий на протяжении 100 суток.

Сила энергии удара оказывает прямое влияние на прочность бетонной и железобетонной поверхностей, поэтому они могут быть нескольких типов.

МШ-20. Этот инструмент характеризуется наименьшей силой ударов – 196 Дж. Он способен точно и качественно определить показатель прочности раствора из цемента и кирпичной кладки.
Молоток РТ работает со значением в 200–500 Дж. Измеритель принято использовать, чтобы измерять прочность бетона первой свежести в стяжках из смеси песка и цемента. Склерометр имеет маятниковый тип, может проводить вертикальные и горизонтальные замеры.
МШ-75 (L) работает с ударами в 735 Дж. Основным направлением в применении молотка Шмидта является установка прочности бетона, который характеризуется толщиной не более 10 см, а также кирпича.

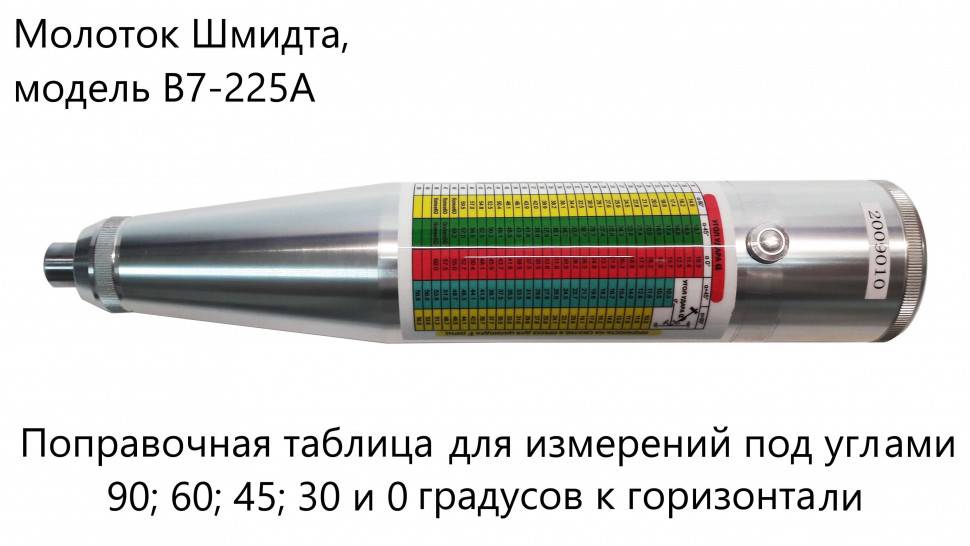

МШ-225 (N) – это самый мощный тип склерометра, который работает с силой удара в 2207 Дж. Инструмент способен определить прочность конструкции, что имеет толщину от 7 до 10 см и более. Прибор имеет диапазон измерения от 10 до 70 МПа. Корпус оснащен таблицей, что имеет 3 графика.

Варианты применения в зависимости от энергии удара:

МШ-225 — самый «мощный» и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара — 2207Дж (2,207 Нм).

МШ-75 – обладает энергией удара в 735Дж (0,735 Нм) и является средней модификацией молотка Шмидта. Главным образом применяется для определения прочности тонкостенных и небольших бетонных изделий (толщина стенки менее 100 мм), горных пород и камня невысокой прочности и кирпича.

МШ-20 – модификация с наименьшей энергией удара — 196Дж (0,196Нм). Применяется в основном для определения прочности раствора в швах кирпичной кладки.

Немного цифр

Каждый вид молотка Шмидта предназначен для конкретных целей. Основные области применения и характеристики каждой модификации прибора могут быть различными:

Предел диапазона прочности на сжатие бетона
От 1 МПа до 5 МПа	От 5 МПа до 10 МПа	От 10 МПа до 30 МПа	От 30 МПа до 70 МПа	От 70 МПа до 100 МПа	>100 МПа
Свежий бетон с низкими показателями прочности	Обычный бетон	Бетон с высокими показателями прочности	Бетон со сверхвысокой прочностью

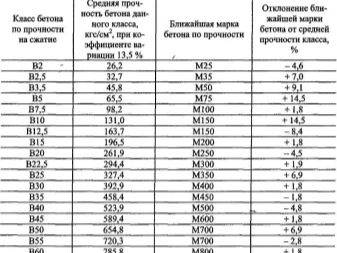

Прочность бетонных конструкций на сжатие может выражаться в двух системах:

М (марка бетона) – обозначается от 50 до 1000 кг/см2. Максимально допустимым отклонением значения прочности считается 13,5%;
В (класс бетона) – определяет кубиковую прочность, показывающую величину давления в МПа.

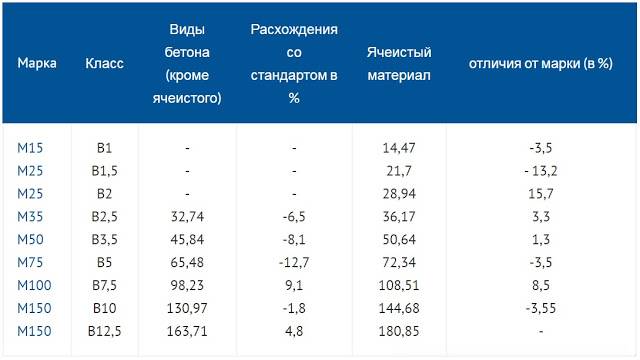

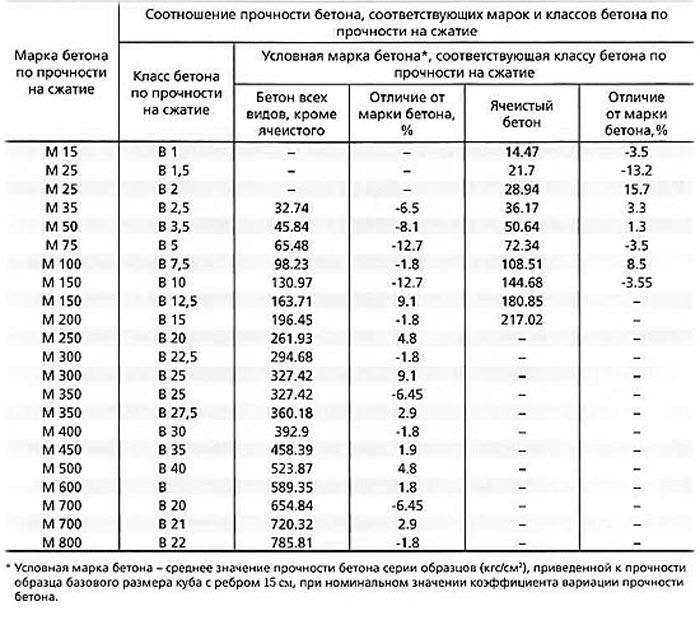

Согласно утверждённым стандартам соответствие марки бетона его классу отображено в таблице.

Класс и марка бетона определяется только спустя 28 дней с момента заливки бетонной конструкции.

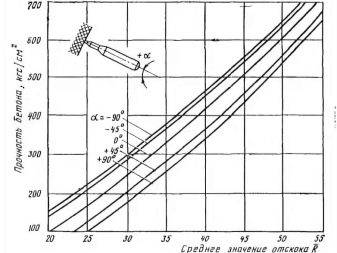

Показания шкалы в зависимости от класса и марки бетона может варьироваться в пределах:

Марка и класс бетона	М100/ В7,5	В10	М150/ В12,5	М200/ В15	М250/ В20	М300/ В22,5	М350/ В27,5	М400/ В30	М450/ В35	М500/ В40	М600/ В45
Удар сверху по вертикали	10	12	20	24	30	34	38	41	44	47	49
Удар снизу по вертикали	20	23	28	32	38	41	45	47	50	52	55
Удар по горизонтали	13	18	24	28	34	37	41	43	47	49	52

Стоимость молотка Шмидта на рынке сильно варьируется:

электронные модификации прибора можно приобрести в среднем за 31 тыс. – 58 тыс. рублей;
цена механических приборов находится в пределах 13 тыс. – 30 тыс.

Для получения качественных измерений следует также учитывать состояние наружной поверхности бетонных конструкций. Например, бетон, изменившийся в результате внешних воздействий: огня, химических реагентов, мороза. В подобных ситуациях использовать молоток Шмидта не стоит.

К альтернативным методам проверки бетона на прочность также относят использование механизмов, основанных на определении значений глубины попадания устройства в толщу бетонного слоя: молотки Кашкарова и Физделя.

Виды сварочных аппаратов

Шовнарезчик. Размер имеет значение!

Молоток Шмидта: инструкция по применению

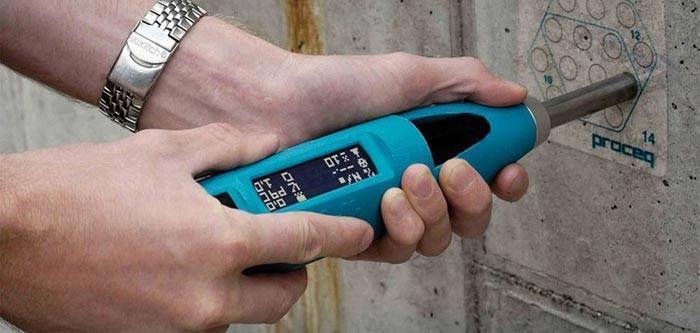

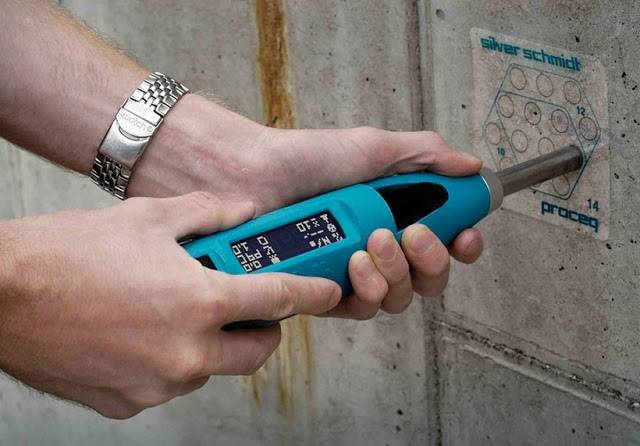

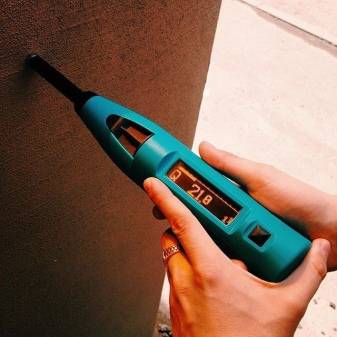

Начинают испытание с выбора подходящего участка на поверхности объекта. Затем прибор ударным механизмом прижимается к участку исследуемого объекта.

Плавный нажим выполняют сразу двумя руками — до появления звука удара бойка о поверхность.

После удара на шкале появляется числовое значение показателя твёрдости.

Взаимосвязь между силой сжатия на бетон и его прочностью следующая:

наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
обычный, застывший, бетон — от 10 до 70 Мпа;
отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
сверхпрочный выдерживает сжатие более 100Мпа.

Чтобы ручной измеритель показал достоверный результат, выполните не менее 9 измерений с минимальным расстоянием между пробами в 25 мм.

«Технические хитрости»

Чтобы случайно не протестировать один участок дважды, поверхность бетона маркируют — например, рисуют 9 квадратов.

Каждый бетонный квадрат замеряют, фиксируя результат для последующего анализа. Измерение не засчитывается (подлежит повтору на другом участке), если боек ударил по поверхности, скрывающей пустоту.

Все 9 проб могут быть идентичными по величинам или немного расходиться. Анализ данных строится на выведении среднего арифметического из результатов по 9 ударам.

Не применяйте прибор в сложных условиях, изменяющих характеристики материала (повышенные / пониженные температуры, воздействие механических, термических или химических агентов).

среда, 31 марта 2021 г.

Молоток Шмидта (Склерометр) — назначение, виды, инструкция по применению

Твердость при сжатии;
Растяжимость;
Сопротивление отрыву;
Сопротивление изгибу;
Усилие при скалывании.

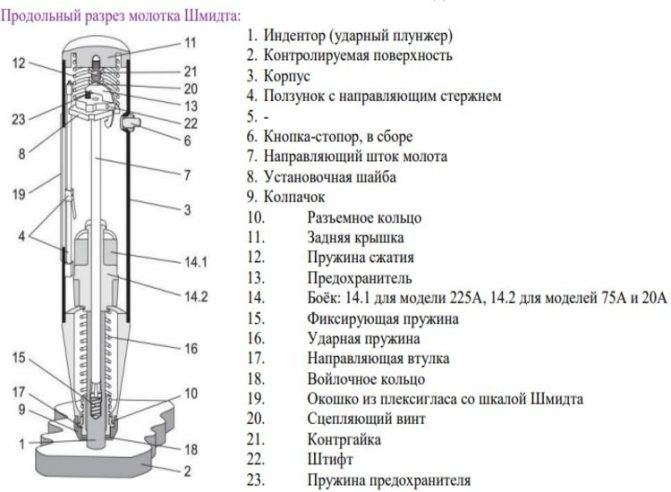

Конструктивно включает в себя (см. рисунок): 1. ударный плунжер или индентор; 2. бетонная поверхность, над которой проводят контроль прочности; 3. корпус; 4.ползунок, оснащённый направляющими стержнями; 5. конус корпусной части; 6. кнопка-стопор; 7. шток бойка, обеспечивающий направление работы инструмента; 8. шайба для установки бойка; 9. колпачок; 10. кольцо для разъёма; 11. задняя крышка инструмента; 12. сжимающая пружина; 13. предохраняющая часть конструкции; 14. боек определенной массы; 15. пружина для фиксации; 16. ударяющая пружина; 17. втулка, направляющая работу молотка; 18. войлочное кольцо; 19. индикатор шкалы Шмидта; 20. винт для сцепления; 21. контрольная гайка; 22. штифт; 23. предохраняющая пружина

Ударный плужнер (индентор) прижимается к поверхности бетона, где нет металлических частей (арматуры);
За счет пружины индентор ударяет по тестируемой поверхности;
Система четырех пружин выполняет возврат ударника (плужнера) в исходное положение посредством свободного отскока.

Возможность обмена данными с компьютером;
Удобное управление и настройка прибора при помощи кнопок и интерфейса;
Выключение при длительном перерыве в использовании;
Память для сохранения измерений;
Озвучивание процесса работы;
Автоматическое изменение волн;
Возможность поиска дефектов и трещин.

Способность записи измерений;
Возможность перевода показателей на ПК;
Функция сортировки измеренных данных;
Изменение направления ударного воздействия .

Возможность работы при температуре – 40°;
Низкая стоимость;
Высокая погрешность;
Большой вес.

Тип N — Энергия удара — 2,207 Нм. Значения отскока считываются со шкалы для последующего расчета среднего значения. Значения прочности на сжатие могут считываться с диаграммы преобразований.
Тип L — Энергия удара — 0,735 Нм. Модель с энергией удара в три раза меньшей, чем у модели N. Модель отличается меньшей энергией удара, используется для тонкостенных объектов толщиной от 50 до 100 мм или для контроля малогабаритных объектов (как вариант, изделий из искусственного камня или кернов).

Наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
Обычный, застывший, бетон — от 10 до 70 Мпа;
Отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
Сверхпрочный выдерживает сжатие более 100Мпа.

Таблица %1 Среднее значение прочности экспериментального образца бетона в виде куба со стороной 15 см на сжатие в зависимости от марки и класса

Погрешность измерений. Самая большая погрешность у механических моделей. Она обычно не указывается, но зачастую достигает 20%. А также у механических моделей наибольшая периодичность поломок. Для электронных этот показатель составляет 5%, а наименьший у ультразвуковой аппаратуры: 1%.
Рабочий интервал прочности. У механических аппаратов он составляет 60 МПа, у электронных – 100. У ультразвуковых интервал изменяется по времени и скорости.
Комфорт эксплуатации. Механическим аппаратом пользоваться менее удобно из-за отсутствия сохранения результатов и большого веса (1 кг).
Цена. В этом показателе все наоборот: самым дорогим является ультразвуковой прибор.

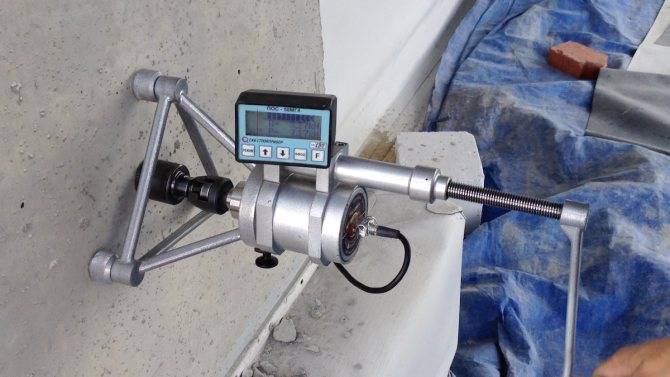

Методы и приборы измерения

Склерометры — являются наиболее точными в определении прочности бетона. Они определяют соответствие качества материалов требованиям ГОСТа, не нарушая структуры основания, являются ценными инструментами контроля прочности. Для оценки параметра надежности применяют методы:

Разрушающий. При таком способе возможно установить показатель устойчивости при помощи раздавливания бетонной модели в виде куба специализированным прессом.
Неразрушающий. Требуемая характеристика определяется без механического влияния.

Разновидности и способ воздействия

Для получения корректных результатов необходимо строго следовать инструкции. Склерометры представляют собой корпус в виде цилиндра с ударными механизмами, пружинами и бойком, а также идентором с цангой. При определении крепости бетона применяют алгоритм:

Выставить высоту удара бойка.
Приложить прибор для определения прочности бетона у основания под углом 90 градусов.
Привести в действие спусковой механизм.

При помощи такой методики определяется высота отскока бойка специальным измерительным прибором. На устройстве механического типа данные видны на цифровом табло. Прибор электронный показывает данные на дисплее. Для оценки необходимого параметра с наименьшими усилиями пользуются измерителями качества материала портативного типа. Таких агрегатов существует несколько разновидностей, отличающихся нормами работы.

Склерометр

Приборы, измеряющие удар стального бойка о плоскость бетонного материала импульсным и количественным способом. Склерометр применяется, если есть недостаток информационных данных об устойчивости поверхности, для осуществления просчета в условиях, не соответствующих использованию других вариантов. Устройства просты в использовании, высокоскоростные.

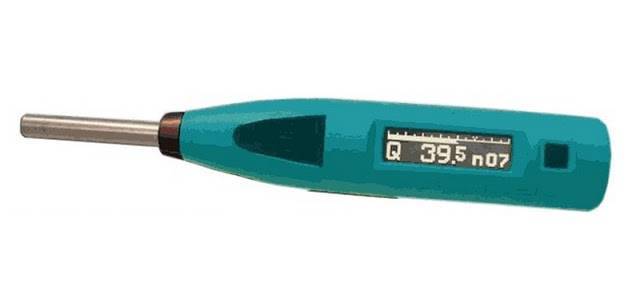

Электронные

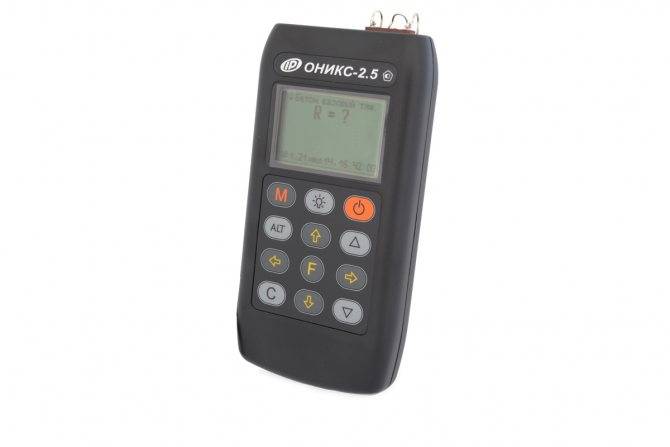

Современные приборы существенно экономят время и силы, затраченное на проверку. Механизмы для измерения прочности электронного вида обладают такими свойствами:

способствуют получению информационных данных с учетом прошлых характеристик;
высокоточные;
фиксируют одновременно до 5 тысяч показателей;
оснащены функцией группирования данных требуемых параметров;
передают данные на компьютер.

Такие приборы достаточно эффективны и оперативны в процедуре осуществления измерений. Электронные измерители — проверенный инструмент, качественно, точно и быстро вычисляет прочность бетонного перекрытия и иных материалов. Играют важную роль в ситуациях, когда требуется повышенный контроль и исследование свойств прочности большой численности объектов в короткие сроки.

Ультразвуковой прибор

Это устройство позволяет оценить не только надежность материала, но и выявить трещины, пустоты, мелкие изъяны и недочеты, выполнить глубокий анализ объекта в целом. Один из наиболее популярных способов, измеряющих показатели стойкости при затвердевании бетона — это приборы ультразвукового типа.

Как определить прочность бетона молотком Кашкарова

Всем известно, что прочность бетона и железобетонных изделий – основа прочности и надёжности всего строения. Большие строительные компании и заводы в своём составе имеют лаборатории, которые и отслеживают качество бетонных изделий. Но если, к примеру, фундамент залит, а его технические характеристики под сомнением. Что делать тогда, как можно проверить прочность залитого бетонного раствора?

Вариантов несколько. Один из них – применение молотка Кашкарова. Что это такое, из чего он состоит, почему называется молотком, и как с ним надо работать? Об этом всём и будем говорить в этой статье

В качестве дополнения к материалу, обратим Ваше внимание на сайт https://om-ts.ru/, предлагающий стальную сетку, ведь именно стальная сетка пригодится Вам во многих работах

Конструкция инструмента

Этот инструмент очень похож на молоток, поэтому его так и называют. В его конструкции две основные части:

Правда, баёк необычный. Его тыльная (широкая) сторона такая же, как и у простого молотка. А вот носок (острый наконечник) представляет собой сложную конструкцию. Во-первых, она разборная. Во-вторых, в её состав входит:

Стакан – это полость в байке со стороны носка.
Пружина, вставленная в стакан.
Металлический стержень, который называется эталонным. Он съёмный и вставляется в стакан, подпирая пружину.
Металлический шарик на конце эталонного стержня, который носит название индентор.

Как правильно использовать молоток Кашкарова

Чтобы испытания прошли правильно, необходимо знать, как пользоваться инструментом. В первую очередь необходимо подготовить испытуемую плоскость. Ее надо очистить от краски и других материалов, она должна быть ровной без раковин и большой шероховатости.

На бетон укладывается копировальная бумага, а поверх белый лист. Острым концом байка по бетону наносится удар средней величины. Не очень сильно, но и не слабо.

Очень важно, чтобы баёк попал на плоскость бетона под углом 90°. Сделать это непросто, поэтому специалисты рекомендуют для этого процесса использовать дополнительно ещё обычный молоток

То есть, молоток Кашкарова устанавливается вертикально, а по его тыльной стороне надо ударить обычным молотком

То есть, молоток Кашкарова устанавливается вертикально, а по его тыльной стороне надо ударить обычным молотком.

Обратите внимание, что для замера показателей вам потребуются две впадины, образованные в процессе удара. Одна на плоскости бетона, другая на инденторе

На бетоне измерить размеры полученной вмятины будет сложно, поэтому под молоток и подкладывают копировальную и простую бумагу

Именно по ним и проводятся все необходимые замеры

На бетоне измерить размеры полученной вмятины будет сложно, поэтому под молоток и подкладывают копировальную и простую бумагу. Именно по ним и проводятся все необходимые замеры.

После чего проводят сравнения вмятин на шарике и на бетоне. Средняя величина их суммы берётся за основу определения прочности испытуемого материала. Теперь этот показатель соизмеряется с табличной величиной.

Необходимо отметить, что вмятины измеряются угловым масштабом. При этом точность измерения должна составлять не более 0,01 мм. Чтобы более точно определить прочностную характеристику бетона, лучше на небольшом участке провести несколько тестовых ударов. При этом к расчёту берется самый большой размер впадин. Один эталонный стержень может выдержать до четырех тестов на одной плоскости, после чего его надо заменить новым.

Молоток кашкарова — инструмент предназначенный для определения прочности ЖБИ, либо монолитного железобетона. Состоит из сменного металлического стержня с известной прочностью (эталонный стержень), индентора (шарика), стакана, пружины, корпуса с ручкой и головки.… … Википедия

Молоток — У этого термина существуют и другие значения, см. Молоток (значения). Первобытный каменный молоток … Википедия

Молоток (значения) — Молоток: В Викисловаре есть статья «молоток» Молоток небольшой молот, ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ. Молоток Кашкарова инструмент предназначенный для определения прочности… … Википедия

Молоток К. П. Кашкарова — – основан на наличии связи между прочностью бетона и величиной косвенного показателя, в качестве которого используется отношение диаметров отпечатков, оставленных при ударе КМ на бетоне и эталонном стержне. [Рекомендации по определению… … Энциклопедия терминов, определений и пояснений строительных материалов

Оборудование для производства бетона — Термины рубрики: Оборудование для производства бетона Автоклав Автоклав проходной Автоклав тупиковый Бадья Баросмеситель … Энциклопедия терминов, определений и пояснений строительных материалов

Инструкция по применению

Испытание по методу Кашкарова не зависит от силы удара и скорости, которую получают подвижные детали устройства. Не требуется также установка каких-либо дополнительных деталей. Перед испытанием стержень должен быть очищен от загрязнений и следов смазки.

Последовательность определения прочности бетона такова. По ударной головке при помощи слесарного молотка наносится серия ударов (после каждого удара молоток Кашкарова смещается на величину, немного превышающую диаметр шарика). Если после первого удара на поверхности бетона возникла сетка трещин, то испытание продолжают в другом месте конструкции.

При ударе закалённый шарик сжимает пружину и воздействует на стержень, который перемещается и деформирует эталонную пластинку, вставляемую перед испытанием с противоположной стороны корпуса. На пластине остаётся отпечаток, диаметр и глубина которого характеризуют удельное усилие, приложенное к бетону.

Возврат головки в исходное положение обеспечивается пружиной, а сила сжатия ограничивается гужоном. Ход стержня может регулироваться ввинчиванием или вывинчиванием головки в корпусе. Точность направления обеспечивается посадкой нижней части головки по внутренним поверхностям стакана и корпуса.

Неизбежные неточности метода связаны с тем, что при ударе закалённый шарик оставляет в бетоне вмятину, диаметр которой хотя и является характеристикой прочности бетона, но в то же время и ухудшает внешний вид конструкции, что не всегда приемлемо. Для минимизации погрешности рекомендуется наносить удар по наиболее гладкой части бетонной поверхности, а между шариком и бетоном иметь лист плотной бумаги.

Среднее соотношение между диаметрами трёх-четырёх отпечатков с использованием калибровочной таблицы показывает прочность бетона. Используя тарировочный график, получают:

При пределе на сжатие от 3 до 18 МПа диаметр отпечатка составляет 3,0…1,7 мм;
При пределе на сжатие от 18 до 60 МПа диаметр отпечатка составляет 1,6…1,1 мм.

Детализированная градация приводится в инструкции производителя молотка Кашкарова. Для повышения точности используют и дополнительные таблицы (см, например, ВСН 02-69), учитывающие марку бетона и условия его твердения. Для этого у проверяющего обязательно должны иметься данные по эталонному отпечатку d_э, полученные с использованием стационарного испытательного оборудования.

Тогда прочность бетона можно установить по следующим данным:

d/d_э= 2,2…2,7 – 15…10 МПа;
d/d_э= 1,9…2,2 – 19…15 МПа;
d/d_э= 1,5…1,9 – 26…19 МПа;
d/d_э= 1,3…1,5 – 30…26 МПа.

Здесь d – усреднённый размер отпечатка в бетонном изделии по результатам испытания, которые выполнены молотком Кашкарова.

Как выбрать стеклорез?

Желобонакатчик. Соединяем трубы муфтами

Устройство и принцип работы

Конструкции большинства склерометров состоят из следующих элементов:

плунжер ударного типа, индентор;
корпус;
ползунки, что оснащены стержнями для направления;
конус в основе;
кнопки стопора;
штоки, что обеспечивает направленность функционирования молотка;
колпачки;
кольца разъема;
задняя крышка прибора;
пружина со сжимающими свойствами;
предохраняющие элементы конструкций;

бойки с определенным весом;
пружины с фиксирующими свойствами;
ударяющие элементы пружин;
втулка, что направляет функционирование склерометра;
войлочные кольца;
индикаторы шкалы;
винты, что осуществляют процесс сцепки;
гайки контроля;
штифты;
пружины предохранения.

Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.
