Самостоятельная замена масла в редукторе
При выполнении замены масла в редукторе собственными силами, необходимо обратить внимание на несколько нюансов. На большинстве автомобилей замена масла в редукторе не относится к трудоемким процедурам (в отличие от ремонта или замены самого редуктора), но оптимально выполнять ее на смотровой яме или эстакаде. Это позволит установить автомобиль с возможностью последующего свеса колеса для промывания редуктора
Это позволит установить автомобиль с возможностью последующего свеса колеса для промывания редуктора
На большинстве автомобилей замена масла в редукторе не относится к трудоемким процедурам (в отличие от ремонта или замены самого редуктора), но оптимально выполнять ее на смотровой яме или эстакаде. Это позволит установить автомобиль с возможностью последующего свеса колеса для промывания редуктора.

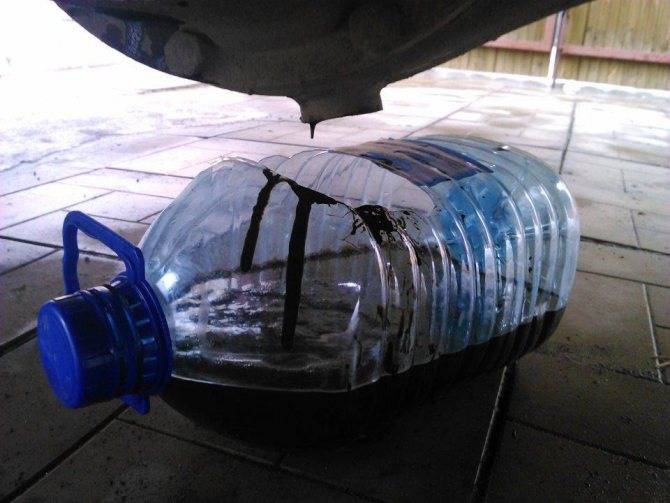

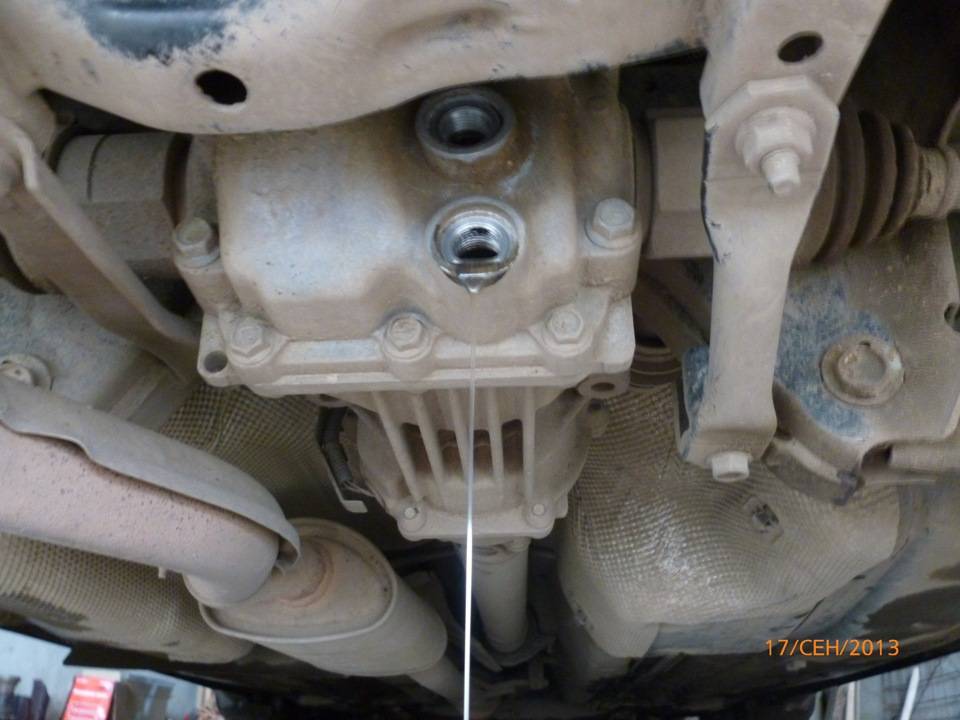

Слив масла осуществляется на разогретом двигателе, поэтому при работе следует соблюдать осторожность во избежание ожогов, так как температура масла очень высока
При этом важно дать маслу стечь полностью, так как наиболее тяжелые взвеси остаются в густом осадке, стекающим последним
На большинстве автомобилей конструкция пробки сливного отверстия содержит магнитную часть, притягивающую металлический осадок
Поэтому при смене масла важно промыть и сливную пробку
Если при внешней оценке слитое масло выглядит сильно загрязненным, целесообразно дополнительно промыть систему специальной промывочной жидкостью. Ее густота значительно ниже обычного масла, что позволяет в прямом смысле смыть остатки загрязнений, осевшие на рабочих поверхностях редуктора.
После выполнения слива и очистки, в редуктор можно заливать свежее масло.
Как правило, замена масла в редукторе выполняется на масло, аналогичное ранее использованному, рекомендованное производителем автомобиля.
В ряде случаев автовладелец, желающий сменить марку применяемого масла, может использовать таблицы совместимости, предлагаемые производителями масел. Но, безусловно, эффективнее всего в этом случае обратиться за консультацией к специалистам.
Также при техобслуживании, кроме оценки состояния непосредственно масла, имеет смысл обращать внимание на состояние сальников редуктора, так как через них масло может вытекать из редуктора. Наш сервисный центр специализируется на работе с широким спектром смазочных материалов. Мы предлагаем широкий выбор моторных и трансмиссионных масел, а наши мастера всегда готовы оказать профессиональную помощь по подбору масла, оптимально подходящего для вашего автомобиля с учетом особенностей его эксплуатации
Мы предлагаем широкий выбор моторных и трансмиссионных масел, а наши мастера всегда готовы оказать профессиональную помощь по подбору масла, оптимально подходящего для вашего автомобиля с учетом особенностей его эксплуатации
Наш сервисный центр специализируется на работе с широким спектром смазочных материалов. Мы предлагаем широкий выбор моторных и трансмиссионных масел, а наши мастера всегда готовы оказать профессиональную помощь по подбору масла, оптимально подходящего для вашего автомобиля с учетом особенностей его эксплуатации.
Замена масла в роботе или вариаторе позволит избежать преждевременного износа коробки передач, продлить ее срок службы, улучшить комфорт во время вождения и избежать аварийных ситуаций. Главное, это доверять работу профессионалам – СТО SPOT. Убедитесь в этом сами – позвоните по телефону 8 (812) 603-44-80 и запишитесь на замену!
На сегодняшний день червячные механизмы получили весьма широкое распространение, так как являются частью различных механизмов. Основное предназначение заключается в непосредственной передаче усилия от электрического двигателя к непосредственному исполнительному органу. Принцип работы, как правило, основан на взаимодействии двух или нескольких элементов, которые постоянно находятся в зацеплении. Слишком длительная эксплуатация под нагрузкой и низкий уровень масла в редукторе становятся причиной истирания основных элементов
Именно поэтому важно правильно подобрать масло для червячных редукторов и провести его своевременную замену
Замена масла в червячном редукторе
Когда необходимо осуществлять первую замену масла в редукторе? Как производить промывку редуктора при замене масла? Почему в процессе эксплуатации редуктора требуется регулировка подшипников?
Первая замена масла в червячном редукторе осуществляется через 100-150 часов работы, в цилиндрическом 10-50 часов. Это необходимо, так как в первые часы работы нового редуктора происходит приработка цилиндрической (червячной) передачи. Образующиеся металлические частицы, для предотвращения повышенного износа подшипников и зубьев зацеплений, необходимо удалить.
Промывку редуктора осуществляют керосином или маловязким маслом. Объём промывочной жидкости соответствует объёму масла заливаемого в редуктор. При использовании керосина необходимо провернуть редуктор без нагрузки до двух минут, если используется масло, то до 10 минут.
После первого запуска редуктора примерно 2-5 часов непрерывной работы (в конце смены) должно произвести регулировку подшипников, так как происходит приработка и уплотнение резьбовых соединений, уплотнительных прокладок. На червячном редукторе подтянуть болты поджимных крышек подшипников, на цилиндрическом подтянуть регулировочный винт закладной крышки.
Техническое обслуживание червячного или цилиндрического редуктора должно включать следующие виды контроля.
1 Контроль температурного режима:
— при температуре масла выше 80° C следует остановить редуктор и выявить возможную причину;
— места расположения подшипников не должны излишне греться.
2 Контроль уровня смазочного масла, отсутствия подтеканий и чистоту отверстия отдушины:
— при продолжительной эксплуатации перед каждым пуском;
— при периодической кратковременной работе ежесменно.
— при появлении повышенного шума или стуков — редуктор отключают и диагностируют причину.
— замена масла червячного редуктора рекомендуется после 500-1000 часов работы;
— цилиндрического – 1000-2000 часов работы.
Каждая замена масла фиксируется в журнале или паспорте изделия.
Замена манжет производить через 1000 часов работы, для групп 4-6 через 2500 часов (см. таб. 17).
Во избежание аварийной поломки редуктора, при выработке 80 % ресурса подшипников и/или передач, необходимо провести диагностику их технического состояния (см. таб. 17).
ТО проводится силами обслуживающего персонала на месте эксплуатации редуктора.
При проведении ТО необходимо остановить редуктор, охладить и снять консольную нагрузку с валов.
Обращаем ваше внимание: рекомендации связанные с временными рамками ТО редуктора, в случае не постоянных нагрузок и/или частых пусков, могут быть сокращены. Источник
Источник
Как заливать масло в мост «Газели» или «Соболя»
Качественная работа автомобилей «Газель» и «Соболь» может быть обеспечена путем периодической смены смазочной жидкости в коробке передач, моторе и редукторе. Замена масла производится через каждые 3 года использования авто либо каждые 35 тысяч км пробега. Сделать это необходимо и при покупке нового авто. Если при осмотре обнаружено, что масло обладает оттенком крепкого кофе либо налетом, имеющим цвет пыли, то это может говорить о наличии большого количества отложений, образуемых различными присадками, стружкой из металла.
Как уже отмечалось, для заливки редуктора пользуются трансмиссионным маслом
Особое внимание следует обратить на свойство вязкости масла. Если вещество является сезонным, то в его обозначении ставится буква «w»
Такие масла относятся к зимним. Если литера отсутствует, то такой вариант можно использовать летом. Практика показывает, что применение трансмиссионных масел не является удобным и выгодным.
В течение сезона не происходит полной выработки ресурса смазочного средства, поэтому можно воспользоваться и всесезонным маслом. Оно применимо в любой сезон, о чем говорит индекс, который складывается, например, из следующих обозначений: 75w90 и 85w0140. Для каждого водителя должны быть хорошо известны эксплуатационные характеристики веществ. Их распределяют по 5 категориям.
При этом выбор масла осуществляется на уровне знания о том, какая из категорий является подходящей для определенной марки авто. Для маневренного и легкого грузовика следует применять масло класса GL 5, заливаемого в редуктор. Меняют масло в «Газели», установив ее на эстакаду. При наличии частиц металла, которые содержатся в отработанном масле, картер редуктора следует промыть. При этом задний мост устанавливают на опоры.
Если на «Газель» произведена установка нового устройства редуктора УШМ, то замену смазочной жидкости проводят через 1 тысячу км пробега. С помощью шестигранника на 12 следует отвернуть пробку для слива, чтобы слить отработанную жидкость в специальную емкость объемом не меньше 3 л.
Если цвет отработанной жидкости является темным либо вещество имеет видимые частицы, то следует промыть редуктор. После его очищения пробку сливного отверстия устанавливают на место. Когда жидкость слита, проводятся следующие операции, позволяющие отсоединить карданную передачу от заднего моста.
- Каждую полуось автомобиля вынимают.
- Далее производят снятие фланца, относящегося к ведущей шестерне и манжетам.
- Ключом на 12 отворачиваю 2 болта для крепления пластин, сняв детали.
- С использованием головки размером на 17 откручивают 2 болта.
- По аналогии снимается и вторая крышка.
- Ключом либо отверткой отворачивают гайки у подшипников.
- Производят снятие коробки сателлитов.
Необходимо пометить расположение для наружных колец. После сборки их устанавливают назад.
Назначение масла в редукторе
Какое масло лить в двигатель лада веста
Основное назначение масла в редукторе — это уменьшение трения в процессе работы. Смазка покрывает детали этого узла сплошным слоем. В результате они не стираются, и редуктор служит гораздо дольше.
Но имеются у масла и другие функции:
- Защита от коррозии. Смазка защищает металл от окисления. И это продлевает срок службы редуктора.
- Охлаждение деталей. Масло поглощает часть тепла, что позволяет избежать перегрева.
- Удаление грязи и стружки из редуктора. В трансмиссионном масле имеются специальные присадки, «связывающие» пыль и грязь, попадающие в агрегат. Эффективность присадок напрямую зависит от качества смазки.
- Упрощение процесса запуска двигателя в холодную погоду. На морозе металл замерзает и детали слипаются. Без нормальной смазки двигатель не удастся запустить. Ведь застопорившийся редуктор не даст коленвалу сдвинуться с места. Поэтому нужен слой смазки, который не позволит деталям прилипать друг к другу.
Эффективность масла зависит от его качества. Стоит запомнить — в редуктор заливается стандартная трансмиссионная смазка. Обычно аналогичная жидкость льется в КПП автомобиля. Но стоит проверить по сервисной книжке. Иногда для редуктора используется отдельная смазка. А вот моторное масло в трансмиссии не используется. У этой жидкости иная вязкость, химический состав и диапазон температур.
Тип редуктора определяет выбор марки масла
Основное предназначение редукторов – передача мощности, но не только. В зависимости от своей конструкции, редукторы могут изменять крутящий момент, скорость, а также направление движения.
Фактически, редуктор – это узел механизма, испытывающий очень высокие силовые нагрузки. Помимо этого, редукторы с каждым годом становятся компактнее, только за последние 50 лет их размеры уменьшились в 3 раза, передавая при этом ту же мощность.
Нагрузка на детали редукторов возросла, увеличилось число оборотов, повысилась рабочая температура.
Соответственно, и к маслам для редукторов предъявляются постоянно растущие требования.
Редукторы различаются по типу передач на:
- Цилиндрические. Оси валов в них установлены параллельно.
- Конические. Оси валов имеют пересеченное размещение.
- Червячные. Оси валов перекрещены.
- Комбинированные. Сочетают вышеперечисленные типы передач.
Также модели редукторов делятся на одно- и многоступенчатые, это зависит от количества передач. В зависимости от типов редукторов применяются различные масла, которые должны соответствовать поставленным задачам.
Какое масло заливать и сколько
Для заливки подойдет трансмиссионное масло, рекомендованное производителем в руководстве по пользованию. Если мануала не имеется, а автовладелец твердо не уверен, какое именно трансмиссионное масло подойдет, то нужно ориентироваться на классификацию по API и показатели вязкости.
Все производители рекомендуют использовать на современных автомобилях трансмиссионные масла с нумерацией GL-4 или GL-5 – именно эти жидкости содержат необходимые противозадирные присадки. Что касается вязкости, то здесь выбор зависит от климатических условий эксплуатации. Для трансмиссионного масла целесообразно выбирать всесезонные варианты – вряд ли кто-то будет менять масло в редукторе на один сезон. Такая продукция индексируется двойной нумерацией, например, 75W-90, где первая цифра обозначает вязкость при отрицательных температурах, вторая – вязкость при летней эксплуатации. Чем меньше первая цифра, тем ниже температуры, при которых трансмиссионное масло сохраняет свою вязкость. Например, масло 70W может использоваться при предельных температурах в -55 °C, 75W – в -40 °C, 80W – в -26 °C и т. д.
Что касается необходимого объема, то для легковых автомобилей с приводом на одну ось обычно хватает 1-2 литров трансмиссионки. Для автомобилей с полным приводом и двумя картерами может потребоваться 3 литра или более. У грузопассажирских автомобилей необходимый объем трансмиссионного масла может достигать 10-15 литров. Перед заливкой желательно запастись дополнительным объемом (до 1 литра), так как дополнительно может понадобиться промывка редуктора.
Устройство редуктора триммера
Вне зависимости от производителя и модели современный триммер оснащен редуктором для изменения угла передачи механической энергии между приводным валом и головкой с леской. Наибольшее распространение в бензокосах получили конические зубчатые передачи, так как в отличие от прямозубых, шестерни с винтовыми зубьями способны нести выдерживать огромные скорости, имеют более плавное зацепление и обладают повышенной несущей способностью.
Основные детали редуктора триммера
В дюралевом корпусе (1) расположен вал-шестерня (2) и зубчатое коническое колесо (3), запрессованное на ведомый вал (4). Для уменьшения сил трения при вращении, на опорных точках валов установлены подшипники качения (5). Любая зубчатая передача – это высоконагруженный механизм, длительность работы которого, бесшумность и надежность которого зависит в первую очередь от смазочного материала. Потому, кроме основных перечисленных выше составляющих устройство редуктора триммера включает в себя специальное отверстие, посредством которого можно без разборки узла смазать подшипники и шестерни.
Как заменить масло в редукторе снегоочистителя?
Производители снегоуборочной техники дают разные советы по поводу того, насколько часто необходимо менять масло редуктора хозяйственного снегоочистителя. В первую очередь, нужно определить интенсивность и условия эксплуатации машины. Если она используется каждый день, при этом очистка производиться на крупных участках с большим количеством высоких сугробов и толстым слоем тяжелого налипающего снега, то менять смазку необходимо каждые 50 часов. Если условия более щадящие, то жидкость может эффективно работать в редукторе по 80–110 часов без замены.
Менять смазку нужно в чистом теплом помещении с ровным полом. Перед этим снегоуборщик необходимо предварительно поднять, чтобы получить доступ к нижней части редуктора.
Последующий порядок действий выглядит следующим образом:
- Вначале машину потребуется разогреть;
- Затем двигатель необходимо выключить и начать последовательную разборку редуктора;
- В первую очередь нужно вывернуть 4 болта и снять защитную металлическую крышку, расположенную над механизмом;
- После этого необходимо снять кожух, отвернуть еще 2 винта и снять вал со шкивом;
- После этого из вала потребуется аккуратно извлечь шестерню. Если она не снимается, то это, скорее всего, результат ее залипания на валу. Не нужно бить по шестерне молотком или другими твердыми предметами, так как это может повредить бронзовую деталь. Можно положить вал с шестерней в емкость, наполненную средством для разблокировки замков и других механизмов, и подождать примерно 30–45 минут;
- Далее все детали редуктора потребуется поместить в сосуд с чистым бензином – горючее очистит элементы от нагара, металлической стружки и других вредных примесей;
- За время, пока детали находятся в емкости с бензином, необходимо очистить пространство внутри отсека для редуктора;
- После этого все элементы механизма необходимо тщательно просушить и установить на их штатные места в отсеке;
- Далее потребуется внести новую смазку, используя для этого шприц;
- В конце останется поставить на место защитную крышку и вкрутить 4 винта.
https://youtube.com/watch?v=ptYGBLcnVA4
После обратной сборки редуктора и внесения новой смазки нужно дать деталям механизма притереться друг к другу. Для этого потребуется завести снегоуборщик и несколько раз пройтись с ним по участку, убирая только свежевыпавший снег. После этого можно продолжить эксплуатации машины в обычном режиме.
Установка самодельного или сменного механизма
- Если планируется эксплуатировать культиватор максимально интенсивно, следует применять угловые преобразователи энергии. Но такое устройство подойдет лишь в том случае, если стыковка трансмиссии и мотора происходит через цепь. Понижающие редукторы (они же ходоуменьшители) ставятся только в связке с двигателями воздушного охлаждения.
- Корпусы самодельных аппаратов рекомендуют варить из стальных пластин. В отдельных случаях применяют вместо них валы тяжелых грузовиков (наподобие «Урала»).
- Запуск самодельных преобразователей энергии производится точно так же, как и при использовании однотипных промышленных образцов. Первые пуски не должны выполняться при высокой нагрузке.
О том, как сделать понижающий редуктор без токарных работ, смотрите в видео ниже.
Статьи по теме
Низкое давление масла: чем грозит и как устранить
Как проверить моторное масло на качество и подлинность
Полная замена масла в АКПП: подробная инструкция
Масло выше уровня: чем грозит, что делать
Как проверить давление масла: причины низкого давления, способы проверки
Загорелась кнопка давления масла: причины и решение проблемы
Характеристики масел для двигателя: разбираемся с требованиями и маркировкой
Какое мало заливать в гидроусилитель и как часто его менять
Заправочный объем масла: особенности замены и измерения
Масло попадает в антифриз: признаки, причины и последствия
Где можно поменять масло, и как лучше это сделать
Какое масло заливать в мотор: стандарты, рекомендации, мнения
Присадки в трансмиссионное масло: есть ли эффект
Можно ли смешивать трансмиссионные масла и что делать, если это уже произошло
Марки трансмиссионных масел: для механической и автоматических коробок
Какие масла больше подходят ВАЗ 2107?
В принципе, в «семерку» можно заливать любое масло. Самым качественным будет, конечно, синтетическое. Минералка или полусинтетика также не принесет никакого вреда.
Самая дешевая – минеральная жидкость. Однако она имеет существенный недостаток – начинает быстро замерзать при холодной погоде. В результате сложно запустить двигатель при минусовой погоде. Приходится выжимать сцепление при заводке автомобиля.
Синтетика, а также полусинтетика меньше густеют в холодные дни. Однако их консистенция имеет характерные отличия. Синтетика обладает большой текучестью, поэтому ее используют в новых МКПП. Она начинает подтекать даже при самом маленьком дефекте уплотняющей прокладки.
Полусинтетическое масло более густое. Поэтому оно используется в МКПП автомобиля, пробежавшего более 100000 километров. Если после заливки полусинтетика начинает сочиться, значит, настало время замены деталей, вышедших из строя.
Безусловно, каждый водитель решает сам, каким маслом ему воспользоваться. Но в любом случае необходимо учесть все нюансы, описанные выше. Характеристики смазки должны соответствовать рекомендациям производителя. Замена проводится согласно указанному регламенту. В результате коробка передач будет работать без ремонта длительный срок.
Основная задача масла в редукторе – максимально снизить истирание зубчатых шестерен, проще говоря увеличить срок их службы. Низкое качество смазочных материалов, а также несвоевременная замена, пагубно сказывается на состоянии деталей.
Частота замены составляет в среднем 50 тысяч километров пробега для автомобилей с ручной коробкой передач, и 30 тысяч для автоматической.
Чаще необходимо менять масло на автомобилях, эксплуатация которых происходит в тяжелых условиях, сюда можно отнести:
- Езду по бездорожью;
- Постоянную максимальную загрузку ТС;
- Частую буксировку автомобилей или прицепов .
Многие автовладельцы меняют масло в редукторе одновременно с МКПП, поскольку в обоих узлах используется трансмиссионная жидкость.
Обязательно проверьте уровень и состояние масла в редукторах после покупки автомобиля на вторичном рынке. Обычно перед продажей владельцы если и меняют смазочные жидкости, то только в тех местах, где их можно легко проверить. Редуктора к таким не относятся.
Масло для редуктора лодочного мотора
Важные вопросы у лодочников, которые приобрели подвесной мотор, возникают уже буквально через 5 минут после его покупки. В голове сразу возникают такие моменты – какое масло в редукторе должно быть? Как лучше всего и быстрее всего выбрать для себя лодочное масло. Также многих интересует, как именно смешивается масло и топливо для того или иного судна:
- лодочные двигатели в своих конструкциях содержат узлы, которые могут быстро протираться, изнашиваться и ломаться. Скорее, это происходит не с самими узлами, а с некоторыми их частями и деталями (редуктор – это как раз одна из частей подобных моторных узлов). Дело в том, что такие детали довольно сильно трутся друг о друга, вот почему иногда происходят такие вещи. Как вы уже догадались, все эти детали стоит тщательно смазывать маслом. Для того, чтобы правильно и хорошо смазать детали мотора нужна особенная смазка которая называется трансмиссионной;
- нужно отметить важный нюанс перед тем, как вы будете выбирать ту или иную смазку или изготавливать ее. Дело в том, что любая смазка, так или иначе, во время эксплуатации вашего лодочного средства передвижения постоянно снижает свои функции. В общем, замену масла в редукторе можно производить у дилеров, то есть, у производителей вашего подвесного лодочного мотора. Хотя сама замена масла на самом деле не является таким уж сложным процессом. Именно поэтому многие владельцы лодок производят ее сами, экономя деньги и силы. Но, нужно отметить, что этот процесс должен обязательно проходить по определенным правилам, чтобы не было ненужных последствий;
Редуктор лодочного мотора
- в конструкции подвесного лодочного мотора есть свои особенности. Дело в том, что редуктор с винтом всегда работают под водой. В этих деталях всегда, так или иначе, циркулирует водный поток, и они практически всегда соприкасаются с жидкостью. Нужно отметить, что на двигателе есть резиновые сальники, которые должны бы обезопасить эту деталь, но вода все равно будет попадать внутрь;
- обычно настоятельно рекомендуют для защиты ваших подвесных лодочных моторов использовать особые масла, которые в своем составе имеют специальные присадки, которые связывают воду, называются антиэмульсионными. Нужно отметить, что подобный ход, конечно же, полностью, не избавят двигатель от большого потока воды хотя и способны очень хорошо помочь;
- кроме того, советуют выбирать и антикоррозийные присадки. Эти так называемые ингредиенты в свою очередь не позволяют образовываться ржавчине и коррозии;
- нужно отметить, что подобные виды трансмисионных масел, которые используются для ухода за автомобилем, не подходят для подвесных лодочных моторов. Дело в том, что они не имеют присадок, о которых выше шла речь. Именно поэтому лучше забыть об их использовании, а то иногда лодочники пытаются применить из в уходе за своими лодочными моторами, стараясь сэкономить денежные средства;
- есть специальные трансмиссионные масла, которые обеспечивают очень безопасную и бесперебойную работу ваших лодочных моторов. Вязкость таких масел должна соответствовать классу SAE 80W-90. Масла стандарта API GL-4годятся для обработки консульных передач, у которых есть определенное смещение их осей. Подобные масла применяют для тех двигателей, которые подвергаются достаточно сильной эксплуатации. Эти масла очень хорошо защищают все детали и даже препятствуют ударам на ваш лодочный мотор. Также они хорошо подходят при условиях больших нагрузок и давления;
- вообще стоит отметить одну очень важную прописную истину, которая говорит о том, что масло, которое по всем стандартам подойдет для редуктора вашего подвесного лодочного мотора, на самом деле убудет прописано вашем дилером в паспорте водного плавательного средства передвижения. И еще стоит отметить и тот факт, что для каждой определенной марки двигателей будут советовать именно определенное масло от конкретного производителя. Оно наилучшим образом подойдет для ваших условий.

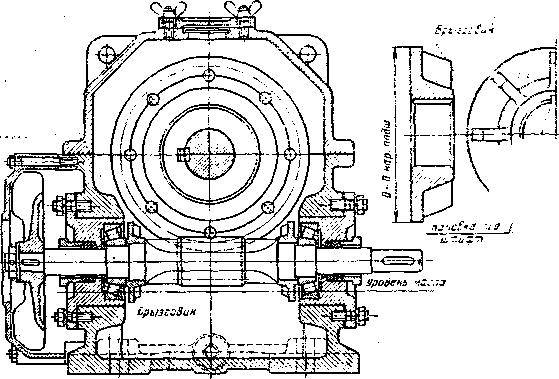

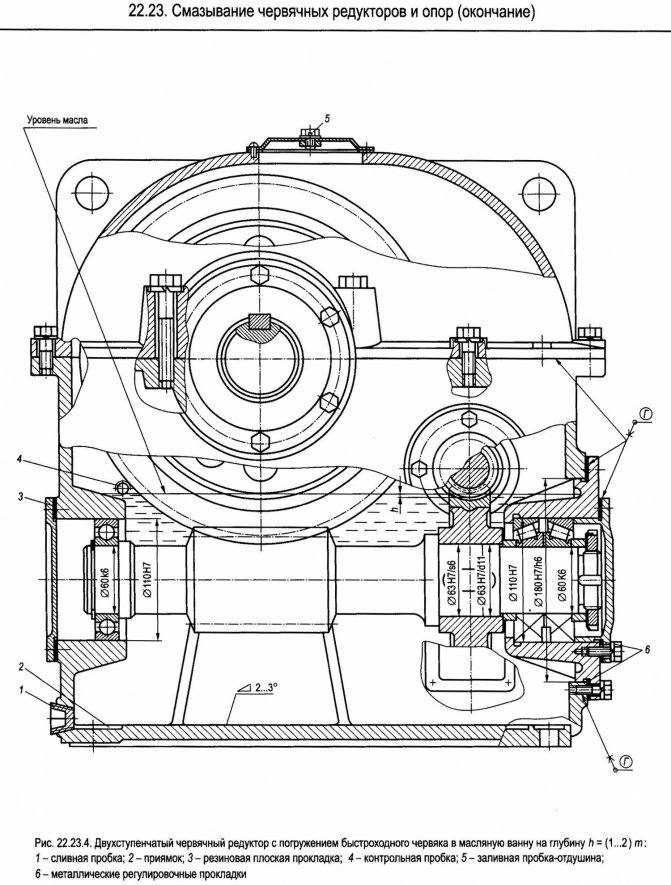

Смазывание червячных редукторов
Смазывание червячных передач
Смазывание червячных передач служит для: уменьшения потерь мощности на трение, снижения скорости износа трущихся поверхностей передач, предохранения от заедания, защиты от коррозии, отвода теплоты и продуктов износа от трущихся поверхностей.
Для смазки червячных передач при окружных скоростях до 12,5 м/сек применяют преимущественно картерное смазывание: в картер заливают масло, образующее масляную ванну.
При окунании в масляную ванну колеса, глубина погружения
m
В редукторах с верхним расположением червяка при скоростях скольжения свыше 6…8 м/сек и непрерывной работе рекомендуется применять циркуляционное смазывание. Масло должно подводиться к червяку с обеих сторон для лучшего отвода тепла.
Вязкость масла выбирают тем выше, чем больше нагрузка и меньше скорость. В таблице 4.1 приведены рекомендуемые сорта индустриальных масел соответствующей вязкости. Объем масляной ванны редукторов при картерной смазке обычно принимают из расчета 0,5…0,8 литров масла на 1 кВт передаваемой мощности (меньшие значения – для крупных редукторов).
Рекомендуемая кинематическая вязкость масел для смазки червячных передач
| Контактное напряжение , МПа | Рекомендуемая кинематическая вязкость, мм 2 /с, при скорости скольжения, м/сек | ||
| до 2 | 2…5 | свыше 5 | |
| до 200 | И-Т-Д-220 | И-Т-Д-100 | И-Т-Д-68 |
| 200…250 | И-Т-Д-460 | И-Т-Д-220 | И-Т-Д-100 |
| свыше 250 | И-Т-Д-680 | И-Т-Д-460 | И-Т-Д-220 |
Обозначение индустриальных масел состоит из четырех знаков:
· первый: И – индустриальное масло;
· второй – принадлежность к группе по назначению: Г – для гидравлических систем; Т – для тяжелонагруженных узлов;
· третий – принадлежность к подгруппе по эксплуатационным свойствам: А – масло без присадок; С – масло с антиокислительными, антикоррозионными и противоизносными присадками; Д – масло с антиокислительными, антикоррозионными, противоизносными и противозадирными присадками;
· четвертый (число) – кинематическая вязкость при температуре 40ºС, мм 2 /с (сСт).
Смазывание подшипников
Смазывание подшипников вала червяка червячного редуктора с нижним расположением червяка наиболее просто осуществляется разбрызгиванием масла (масляным туманом). Масло попадает в подшипники непосредственно, при этом желательно, чтобы уровень масла доходил до центра нижнего тела качения. Возможна смазка подшипников стекающим по стенкам редуктора маслом через маслособирательные желобки. Для сохранения в подшипнике небольшого запаса масла полезно предусматривать козырьки.
При окружной скорости червяка свыше 3 м/сек желательно закрывать подшипники шайбой от чрезмерно большого поступления масла, а в корпусе предусмотреть канал для слива излишков масла в картер.
Если подшипники располагаются высоко над уровнем масла и смазывание разбрызгиванием невозможно из-за малых окружных скоростей, применяют пластичную смазку, например ЦИАТИМ-201 ГОСТ 6267-74, ЛИТОЛ-24 ГОСТ 21150-87. При этом виде смазки в подшипниковых узлах предусматривают некоторое пространство для заполнения смазкой (примерно 1/4 ширины подшипника) и маслоудерживающие шайбы. Смазочный материал набивают в подшипник вручную при снятой крышке подшипникового узла на несколько лет работы. Смену смазочного материала производят при ремонте.
Пример выполнения расчетов при проектировании червячной передачи
Исходные данные для проектирования
· Вращающий момент на колесе
· Частота вращения колеса
· Передаточное число
· Время работы передачи (ресурс)
o Передача с нижним расположением червяка;
o Реверсивность, средние динамические нагрузки;
o Требования к компактности – средние;
o Мелкосерийное производство.
Предварительные расчеты
5.2.1 Предварительная скорость скольжения:
