Маятниковая пила по металлу своими руками

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

  • фронтальная подача режущего диска;
  • устройство с реализацией нижней подачи режущего элемента;
  • конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

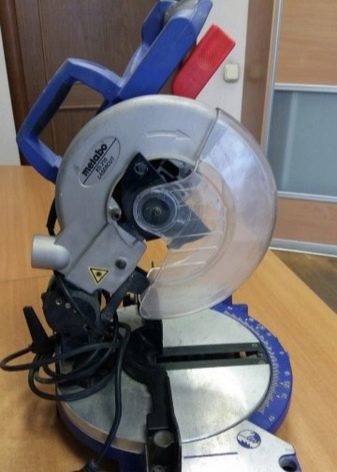

Как устроена пила маятникового строения?

Маятниковые пилы по дереву похожи по принципу работы на пилы с дисковым лезвием. Единственное отличие между двумя типами пил — у маятниковых пил режущее полотно движется во время работы с помощью маятникового устройства, а у дисковой модели лезвие остается неподвижным.

Такой пилой можно произвести точный и чистый срез под углом 90 градусов. Некоторые модели могут выполнять срез под другим углом, при наклонном положении пилящего диска.

При распиле металла либо твердых пород древесины можно применять абразивный диск. Для разных типов работ можно использовать сменные диски разной конфигурации. Производятся и универсальные круговые лезвия для работы с любым материалом деталей.

Основные недостатки данных отрезных пил:

  • чтобы пилить вручную, нужно прилагать немало усилий, что приводит к быстрому утомлению;
  • отрезная модель, как и лобзиковый механизм, может распиливать ограниченную толщину заготовки;
  • прибор обладает небольшой производительностью, поэтому его используют как дополнительное оборудование или для решения бытовых задач.

Выполнить узорные разрезы с изогнутыми линиями поможет также лобзиковая пила по дереву.

Пила своими руками

Для экономии средств такой инструмент можно собрать самостоятельно, но он подойдет только для домашнего использования. Для изготовления нужно иметь обычную циркуляру и необходимые материалы (швеллер и уголок).

Производство станины производят путем установки двух швеллеров, к которым приваривается основание маятникового механизма. Пазы для установки подшипников производят в токарном цеху за небольшую плату. Обязательно изготовить защитные кожухи, которые можно сделать из тонкой листовой стали.

Если вы не совсем уверены в своих силах, то лучше приобрести новую маятниковую пилу, чтобы сохранить свои нервы, деньги и время.

Маятниковая пила по металлу и маятниковая пила по дереву практически ничем не отличается. Разница заключается лишь в типе используемого круга.

Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов, можно сделать стационарный станок из болгарки за считанные часы. Причем для этого не понадобится ничего покупать, так как необходимые трубки, арматуру и профиль можно отыскать в гараже или куче металлолома. Чтобы соорудить простейший отрезной станок, используя в качестве основного инструмента УШМ, понадобится воспользоваться следующими деталями:

  1. Металлические профили размером 150-200 мм
  2. Гильза длиной 10-15 см
  3. Шпилька длиной 20 см и диаметром 8-10 мм
  4. Шайбы
  5. Уголок металлический
  6. Лист металла толщиной 2-3 мм, который будет выступать в качестве основания

Итак для изготовления простейшей самоделки понадобится выполнить следующие действия:

Обрезать шпильку необходимой длины, после чего внутри поместить гильзу (она должна свободно перемещаться по шпильке), и на концы выступающей шпильки закрутить гайки. С обеих сторон закрутить по две гайки, так как вторые будут играть роль контргайки Гайки нужно завинчивать не полностью, они не должны соприкасаться с гильзой Получившуюся конструкцию следует приварить к стальному листу

При этом важно прихватывать именно гайки, а гильза при этом должна оставаться подвижной, то есть, свободно перемещаться На следующем этапе необходимо изготовить крепления для болгарки. Для этого понадобятся металлические профиля, а также шайбы, которые будут играть роль кронштейнов Нарезать необходимой длины (все зависит от применяемого инструмента, но для маломощной болгарки, длина профиля составляется 15-20 см). К концам профилей приварить шайбы

Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

К концам профилей приварить шайбы. Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

Ниже на фото показана конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Используя инструкцию, а кому-то достаточно схемы, чтобы изготовить самодельный отрезной станок

При этом немаловажно учитывать, что кожух для болгарки должен быть обязательно, иначе повышается риск получения серьезных травм. Эксплуатировать инструмент без защитного обмундирования не только на человеке, но и на самом устройстве, строго запрещено. Простейшее устройство готово к эксплуатации

Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок

Простейшее устройство готово к эксплуатации. Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок.

Особенности эксплуатации

Для удобства использования рекомендуется предварительно установить производственный стол или верстак. Желательно, чтобы подобный стол регулировался по высоте, был достаточной площади для хранения заготовок и распиленных деталей.

Даже для компактных домашних моделей площадь рабочего стола должна быть в районе 8 кв. м. Примерный размер — 2×4 метра. Это позволяет распиливать заготовки размером до 3 метров.

При использовании маятниковой пилы обязательно нужно следить за безопасностью, закрывать защитные шторки и использовать средства индивидуальной защиты

Особенности

Прибор представляет собой конструкцию, в основе которой лежит специальный вращающийся диск. С помощью прибора можно распилить деревянные, стальные, керамические и другие поверхности. Также очень часто монтажники используют его во время бетонных работ с фундаментом, для разрезания арматурного стержня, при изготовлении керамогранита или при работах с полнотелым кирпичом. Такой инструмент пользуется популярностью только на стройках или на производстве, так как в домашних условиях нет необходимости в разрезке крупногабаритных материалов в большом количестве. Пользоваться устройством следует очень аккуратно, а перед началом работ его нужно грамотно настроить, иначе даже опытный оператор может получить травму.

Отрезные машины применяются в промышленных целях, когда необходимо быстро и качественно распилить арматурные пруты или доски. Инструмент для профессиональной деятельности обладает большим диаметром резца, способным справиться с резкой огромного количества объектов.

Компании-производители представляют на рынке и малогабаритные варианты прибора, созданные специально для бытового использования. Здесь предусмотрены несколько этапов защиты для безопасности оператора. Главной составляющей прибора является неподвижное основание станка – благодаря этому обеспечивается идеальная резьба. Рама имеет закрытый корпус – это гарантирует защиту рук работника от резцов и летящих во все стороны отходов.

Стоит отметить и такие важные элементы машины, как прочный корпус и режущий диск. Эти конструкции можно разделить на подгруппы в зависимости от назначения и направления вращения резца:

  • вертикальные приборы;
  • горизонтальные;
  • устройства, способные осуществлять разрез под разными углами.

В крупных компаниях на производстве используются электрические автоматизированные машины, отличающиеся высокой ценой. Существуют и другие варианты – это малогабаритные приспособления, требующие постоянного присутствия оператора. Такие модели на предприятиях встречаются чаще всего. Основной особенностью конструкции является высокое качество, а также износостойкость. Изготовители заявляют, что такой прибор при постоянных нагрузках и аккуратном использовании будет служить около 15 лет. Агрегат способен обрабатывать любую поверхность на больших скоростях, не создавая дефектов и повреждений.

Преимущества и недостатки

Оценивая преимущества и недостатки, стоит отметить, что достоинств значительно больше. К ним относятся:

  1. Функциональность. Меняя рабочий диск и мощность работы, такую пилу можно использовать для распила заготовок из различных материалов.
  2. Качество. Большинство подобных инструментов изготавливаются для профессионального использования. Поэтому качество и срок эксплуатации таких пил повышен.
  3. Точность. Распил заготовки получается очень точным при нужном угле наклона, что невозможно сделать при помощи другого инструмента.
  4. Скорость работы. Благодаря устройству станка за короткий промежуток времени можно распилить множество заготовок. При этом на изменение угла не требуется тратить много усилий и временить.
  5. Простота обслуживания. Смена рабочих инструментов производится достаточно легко, причем необходимые детали легко найти практически в любом строительном магазине.

К недостаткам можно отнести только высокую стоимость инструмента. Но при профессиональном использовании она компенсируется свойствами и характеристиками. Также следует отметить низкое качество дисков, изготовленных недобросовестными производителями

Поэтому при покупке расходников рекомендуется обращать внимание только на проверенных производителей

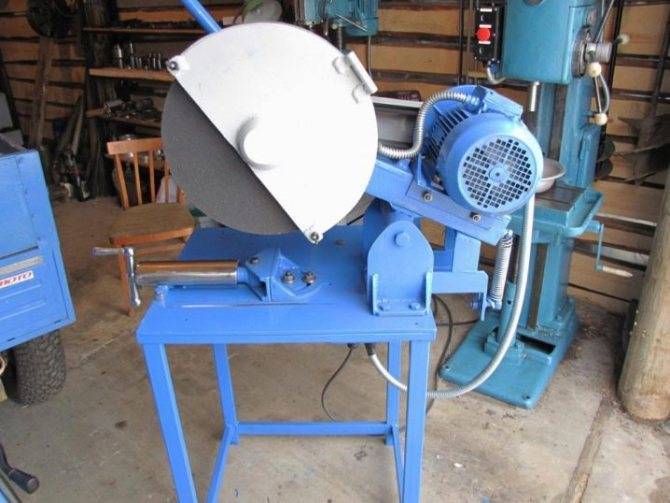

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

Подготовьте двигатель от болгарки.
Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор

Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
Для изготовления защитного корпуса можно использовать лист жести

Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом

Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

  • Многофункциональность, достаточно просто заменять полотно пилы.
  • Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
  • Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
  • Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
  • Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Преимущества и недостатки

Оценивая преимущества и недостатки, стоит отметить, что достоинств значительно больше. К ним относятся:

  1. Функциональность. Меняя рабочий диск и мощность работы, такую пилу можно использовать для распила заготовок из различных материалов.
  2. Качество. Большинство подобных инструментов изготавливаются для профессионального использования. Поэтому качество и срок эксплуатации таких пил повышен.
  3. Точность. Распил заготовки получается очень точным при нужном угле наклона, что невозможно сделать при помощи другого инструмента.
  4. Скорость работы. Благодаря устройству станка за короткий промежуток времени можно распилить множество заготовок. При этом на изменение угла не требуется тратить много усилий и временить.
  5. Простота обслуживания. Смена рабочих инструментов производится достаточно легко, причем необходимые детали легко найти практически в любом строительном магазине.

К недостаткам можно отнести только высокую стоимость инструмента. Но при профессиональном использовании она компенсируется свойствами и характеристиками. Также следует отметить низкое качество дисков, изготовленных недобросовестными производителями

Поэтому при покупке расходников рекомендуется обращать внимание только на проверенных производителей

Преимущества и недостатки

Оценивая преимущества и недостатки, стоит отметить, что достоинств значительно больше. К ним относятся:

  1. Функциональность. Меняя рабочий диск и мощность работы, такую пилу можно использовать для распила заготовок из различных материалов.
  2. Качество. Большинство подобных инструментов изготавливаются для профессионального использования. Поэтому качество и срок эксплуатации таких пил повышен.
  3. Точность. Распил заготовки получается очень точным при нужном угле наклона, что невозможно сделать при помощи другого инструмента.
  4. Скорость работы. Благодаря устройству станка за короткий промежуток времени можно распилить множество заготовок. При этом на изменение угла не требуется тратить много усилий и временить.
  5. Простота обслуживания. Смена рабочих инструментов производится достаточно легко, причем необходимые детали легко найти практически в любом строительном магазине.

К недостаткам можно отнести только высокую стоимость инструмента. Но при профессиональном использовании она компенсируется свойствами и характеристиками. Также следует отметить низкое качество дисков, изготовленных недобросовестными производителями

Поэтому при покупке расходников рекомендуется обращать внимание только на проверенных производителей

Видео: маятниковая пила своими руками

Маятниковая пила (фото)

Работа с металлом является одной из наиболее трудоемких, основная причина этого заключается в высокой прочности материала. Однако из-за этого отличительного свойства обойтись без металлических изделий при строительстве практически невозможно – элементы из металла обязательны практически для каждой несущей конструкции, системы крепления или каркаса жесткости. Поэтому в арсенале строительного инструмента нужно иметь приспособления, позволяющие с легкостью резать металл, это, например, маятниковая пила по металлу – своими руками ее изготовить может быть не слишком просто, однако купить фирменную пилу будет чересчур затратно – цена такой пилы будет немаленькой. Поэтому лучше активизировать своего внутреннего гения инженерии и все-таки постараться сделать инструмент самому. Тем более, как показывает, практика, самодельные инструменты позволяют избежать недостатков, которые свойственны фабричным моделям. Впрочем, обо всем по порядку.

Пила погружная циркулярная ручная ИНТЕРСКОЛ ПП-165/1300ЭМ арт.154.1.1.30

Погружная дисковая ручная пила, 1300 Вт, диск 165х20 мм, 2000-5000 об/мин, мах глубина пропила при 90/45 градусах 55 / 38 мм, угол наклона 45 градусов, система пылеудаления с патрубком для пылесоса, габариты 341х258х245 мм, вес 4,6 кг, диск пильный, параллельный упор, ключ, адаптер для пылесоса, в коробке. Пила погружная циркулярная ручная ИНТЕРСКОЛ ПП-165/1300ЭМ —

это классическая циркулярная пила, которая наделена более усовершенствованным корпусом. Предназначается для обработки крупногабаритных изделий из древесины, ДСП, а также других материалов на основе дерева. Одно из ключевых преимуществ погружной пилы состоит в том, что распил можно выполнять с любой точки детали, что делает возможным вырез глухих отверстий прямоугольной формы, желобов, пазов, выполнять обработку очень близко к краю, а также создавать продольные и поперечные разрезы.

  • Электродвигатель. Дисковая пила оснащена электродвигателем 1300 Вт, который может вращаться со скоростью&nbsp2000-5000 об/мин. Частота вращения двигателя настраивается с помощью регулировочного колеса, что необходимо при выполнении работ по разным материалам.
  • Встроенный электронный блок. Система электронного управления для работы с учетом особенностей материала. Отвечает за регулировку числа оборотов, обеспечивает стабилизацию числа оборотов под нагрузкой, контролирует температуру двигателя и защищает двигатель от перегрузки.
  • Ограничение пускового тока. Функция мягкого пуска обеспечивает плавное включение в работу. Плавный пуск предохраняет двигатель и шестрени от ударных нагрузок при пуске.
  • Система стабилизации числа оборотов под нагрузкой. Частота вращения электродвигателя поддерживается постоянной с помощью электроники. Благодаря этому даже при нагрузке обеспечивается неизменная скорость.
  • Отключение двигателя при перегрузках. При срабатывании защитного отключения электродвигателя для возобновления работы необходимо отпустить клавишу выключателя и вновь произвести включение пилы.
  • Функция погружного пиления. Еще одной функцией, характерной для циркулярных пил и являющих собой некое преимущество, является функция погружения, прелесть которой очевидна ,когда распил необходимо осуществить не с торца доски, а с ее середины, скажем.
  • Предустановка глубины реза. С помощью специальной шкалы можно предустановить требуемую глубину реза с точностью до 1 мм.
  • Регулировка угла реза. Установка угла наклона пильного диска с фиксацией в диапазоне от 0 до 45 градусов. При настройке угла реза плита-основание должна быть установлена на ровной поверхности.
  • Система пылеудаления. Модель оснащена патрубком для отвода пыли, к которому можно подключить пылесос. Патрубок пылеотвода позволит содержать рабочее место в чистоте при условии подключения пылесоса.
  • Параллельный упор. Позволяет производить параллельную распиловку заготовки с заданной шириной. Параллельная направляющая может быть установлена как на левую, так и на правую сторону инструмента. Ее можно отрегулировать ослабив ручку регулировки и установить ширину распила, передвигая направляющую вправо или влево.
  • Работа с направляющей шиной. Основание пилы имеет специальный паз для работы с системой направляющих шин, которая позволяет выполнять точные, чистые резы и одновременно защищает поверхность заготовки от повреждений. В комбинации с разнообразными принадлежностями с помощью системы шин-направляющих можно выполнять точное резание под углом, косые пропилы и пригоночные работы. Возможность крепления с помощью зажимов обеспечивает прочную фиксацию и надёжную работу.
  • Расклинивающий нож предотвращает возможное заклинивание пильного диска в пропиле. Поэтому, из соображения безопасности, никогда не снимайте его с машины.
  • Эргономичная рукоятка с удобной зоной обхвата для надежного удержания инструмента в руках и не утомительной работы.

Материалы и инструменты

Чтобы сделать более мощный станок для разрезания металлических деталей, нужно использовать отдельный двигатель. Дополнительно к этому требуется подготовить чертежи устройства в сборке, инструмента для изготовления самодельного отрезного оборудования, расходные материалы. К ним относятся:

  1. Металлические профиля, уголки, пластины для изготовления каркаса с рабочим столом.
  2. Подшипники, вал, два шкива.
  3. Электродрель, болгарка, сварочный аппарат.

Помимо этого, понадобятся крепежные элементы, оснастка на электроинструмент.

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

  1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
  2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
  3. Дополнительно можно соорудить механизм протяжки.
  4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол
