Как сделать станок из швейной машинки?
Из швейной машинки получается отличный лобзиковый станок, которые снабжен регулятором перемещения пилки. Сделать его нетрудно, если придерживаться такой инструкции:
- Из нижней части машинки демонтируют механизм плетения нити. В некоторых моделях он может размещаться в другом месте.
- Для демонтажа данного узла необходимо вынуть несколько болтов, после чего снять шплинт и приводной вал.
- Откручивается верхняя защитная панель. После этого паз, по которому перемещается швейная игла, необходимо расширить под параметры пилки.
- Сам режущий элемент также немного видоизменяется. Его подрезают согласно длине швейной иглы.
- Делать переходник для установки режущего элемента необязательно. Вместо этого, можно немного сточить верхние резцы и обработать нижнюю зону полотна.
- Пилочку вставляют в иглодержатель и начинают работу.
Все представленные варианты изготовления лобзиковых станков очень удачны. Полученные агрегаты отличаются высокой продуктивностью труда, а смастерить их совсем нетрудно. В зависимости от своих умений, каждый мастер сможет выбрать лучшую модель самодельного оборудования.
Видео: Лобзик из швейной машинки
! Возможно у Вас завалялась старая швейная машинка, и покрылась пылью. В данной статье, автор YouTube канала «Владимир Натынчик» расскажет Вам, как можно из нее изготовить вполне годный и функциональный электрический лобзик.
Этот самодельный станок не потребует при изготовлении токарных работ. Все, что понадобится — отвертки и ключи.
Материалы. — Старая электрическая швейная машинка — — Аэрозольная краска синий металлик — Листовая фанера — Болты, гайки, шайбы M6 — Секундный клей, сода — Пара подшипников, подойдут вот такие
Инструменты, использованные автором. — — Ножовка — Гаечные ключи, отвертка — , сверла по дереву.

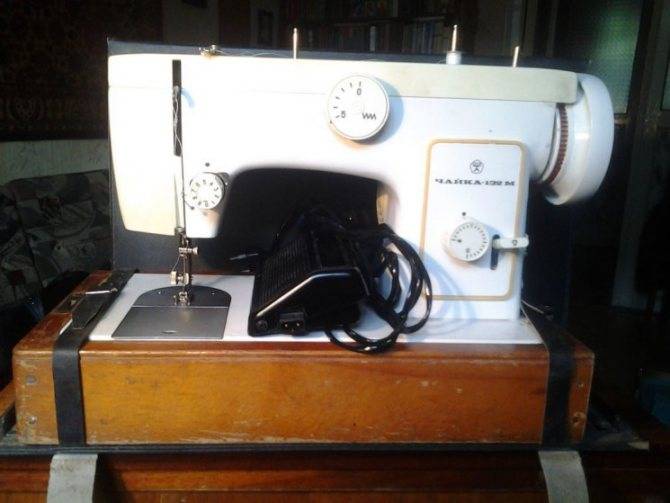

Процесс изготовления. Итак, у Владимира нашлась старая швейная машинка «чайка».
Для изготовления из нее станочка придется удалить механизм подачи ткани, и вращения шпульки. Те болты, которые не откручивались, мастер прогрел газовой горелкой. После такой процедуры все очень легко разбирается. В верхней части механизма автор сделал небольшую ревизию, смазал важные узлы, и снял регуляторы. Старая электрическая проводка также была заменена. Затем мастер покрасил все поверхности машинки аэрозольной краской «синий металлик». С покраской он немного поспешил, машинке нужно увеличить рабочий ход штока. Ведь теперь будет разрезаться фанера, а не сшиваться ткань. Он изготовил подкладку из фанеры 20 мм толщиной, и прикрутил ее между основанием и верхней частью машинки. Во избежание раскручивания болтов от вибрации, автор залил их краской. Первая проверка на работоспособность и величину хода лезвия. Возникла небольшая проблема. При нагрузке на лезвие оно плохо держится на штоке, и смещается назад. Для того, чтобы решить этот вопрос, мастер изготовил из болта М6 и двух подшипников с проложенными между ними шайбами специальный упор. Сделав в дощечке пропил, закрепил подшипники в нем, и обрезал излишек болта. С нижней стороны машинки он закрепил упорный механизм суперклеем с содой. Теперь небольшие испытания по распиливанию кусочка фанеры. Режет весьма быстро и без сколов. Что же, Владимир дал вторую жизнь для старенькой машинки!
Один из самых удобных стационарных станков для фигурного выпиливания, имеет весьма простую конструкцию. Народные умельцы делают подобные устройства из самых разнообразных материалов и инструментов. Одной из самых подходящих основ для изготовления настольного лобзикового станка, является обычная швейная машинка. При этом, устройство не обязательно должно быть новым или иметь электромотор. Более подробно о принципе работы и изготовлении стационарного лобзика, расскажем далее в статье.
Электролобзик из швейной машинки своими руками ( 6 фото )
Тем, кто занимается фигурным вырезанием, наверняка пригодится самодельный электролобзик из швейной машинки. При этом лучше всего использовать старую швейную машину с рабочим механизмом. Сегодня в интернете на эту тему можно найти немало схем и чертежей, подобного рода устройств, все они имеют практически одну и ту же конструкцию.
Если за основу для изготовления электролобзика берётся швейная машинка, то от неё оставляется лишь маховик с жёлобом для передачи крутящего момента и вертикальный стержень, тот, что используется для крепления иглы. Плюс ко всему, конструкция дополняется небольшим электрическим двигателем, на валу которого установлен шкив и ремень передач.Немного истории про электролобзик Первое упоминание об электролобзике датируется 1946 годом. Именно тогда, известному швейцарскому инженеру Альберту Кауфманну пришла гениальная идея, заменить иглу в швейной машинке на небольшую пилку
В тот век данное изобретение получило немалую популярность и внимание общественности. Конечно же, современные электролобзики имеют принципиально иную конструкцию: они легкие, мобильные, а также обладают большей мощностью
Что же касается электролобзика из швейной машины, то этот вариант станет полезным, только лишь при фигурном вырезании из фанеры, а не для распила ДСП и толстой доски.Как сделать электролобзик из швейной машинки своими руками Конструкция самодельного электролобзика из швейной машинки достаточно проста, она состоит из следующих деталей: Основы, на которой установлена швейная машина; Электродвигателя, который передаёт крутящий момент посредством ременной передачи; Кривошипно-шатунного механизма; Подвижной рамки с пилкой (от ее изготовления можно отказаться); Пружины. Преимущество подобного рода самоделок из швейной машины, заключается в минимизации переделок. Так, например, кривошипно-шатунный механизм швейной машины уже соединён с подвижным креплением, посредством которого фиксируется игла. Само крепление достаточно легко переделывается под установку пилки от лобзика или любой другой, подходящего размера. Рассмотрим на наглядном примере, как можно переделать советскую швейную машинку под нужды фигурного выпиливания. Для изготовления данной самоделки, понадобится: Швейная машина; Болт и гайка; Металлическая пластина с пружиной, чтобы сделать устройство натяжения ( в некоторых случаях его можно не делать); Два металлических уголка. Вышеперечисленные компоненты при необходимости могут быть заменены другими, как и сама конструкция электролобзика. Из инструментов для выполнения всей работы, понадобятся: Дрель со сверлами по металлу; Отвёртка и пассатижи; Болгарка; Метчик для нарезания внутренней резьбы В первую очередь рекомендуется снять со швейной машинки все неиспользуемые детали, оставив лишь на своём месте, кривошипно-шатунный механизм с держателем иглы. Чтобы установить на будущий электролобзик устройство натяжения пилы, придется демонтировать челночный механизм швейной машины
Важное замечание, если в швейной машинке уже установлен электродвигатель, то избавляться от него не стоит, поскольку он будет использоваться в качестве основного привода. Для установки на швейную машину тонкой пилы, достаточно будет просверлить небольшое отверстие в верхнем креплении
Для установки более широкого полотна, отверстие должно быть рассверлено до подходящего диаметра. При изготовлении нижнего крепления, можно использовать обычный болт с гайкой. Чтобы сделать в гайке отверстие под болт, следует использовать метчик, диаметр которого должен подходить под диаметр болта. На этом переделка швейной машины практически завершена. Чтобы не осуществлять фигурное выпиливание вручную, сбоку от шкива швейной машинки следует предусмотреть установку электродвигателя (45-50 Вт), на валу которого будет, также закреплён шкив. Для передачи крутящего момента потребуется соединить шкив электродвигателя со шкивом швейной машинки посредством ремня.
Материал взят: Тут
Мебель для работы тонкими пилками
Рисунок 4. Схема настольного лобзикового станка.
Все-таки пилка электролобзика мало приспособлена для вырезания из фанеры сложных фигур. Для этого идеально подходит тонкая пилочка. Но и ее можно установить на ручной электроинструмент, сделав оригинальное приспособление. Оно показано на рисунке № 4.
Ручной лобзик по-прежнему крепится к столешнице, а вот тонкое полотно должно быть натянутым, так как его недостаточно просто закрепить на маятнике. Для натягивания пилки из бруска изготавливается коромысло. Натяжение полотна обеспечивает пружина. Ее нижняя петля навешивается на поперечную шпильку. Верхняя петля вставляется в регулировочный винт, меняющий силу натяжения демпфера. Деревянные детали самодельного станка изготавливаются из твердых пород древесины.
В электролобзике не предусмотрена возможность крепления тонкого полотна. Для этого можно приспособить обломок старой пилки, высверлив в нем отверстие и доукомплектовав зажимной пластинкой и винтом с гайкой. В рычаге коромысла делается вертикальная прорезь, в которую вставляется другая стальная пластина. Она крепится к коромыслу винтами. Крепление к ней верхней части пилки происходит таким же способом, как и нижней. Чтобы облегчить задачу, можете использовать для изготовления пластинки обрезки старого лобзика.
Общая инструкция по сборке
Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.
Изготовление из подручных средств
В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.
Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.
Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.
Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.
Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.
Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.
Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.
Примерная схема конструкции:
Переделка из ручного лобзика
Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.
Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.
Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.
Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.
При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки
Сборка из швейной машинки
Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.
Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.
Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.
Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.
Продолжение модернизации швейной машинки
После того, как со штоком все работы завершены, металлическая крышка прикручивается на место. Можно перейти к другой стороне машинки. Здесь был использован шкив от стиральной машинки, диаметром 20 мм, неизвестно откуда взявшийся среди хлама в гараже. Однако найти такую деталь для того, кто решит повторить мою переделку, труда не составит. Очень многие избавляются от старых стиральных машин. В крайнем случае, существуют социальные сети, в которых люди будут рады избавиться от неисправной техники при условии самовывоза даже бесплатно.
Пластиковый шкив был установлен на место металлического колеса, которое швея вращала рукой во время работы. Входит шкив на место очень плотно, после чего приворачивается родным болтом с очень широкой шляпкой.
Чтобы вставить шкив, придётся немного подстучать его молотком
Проставка под машинку: из чего и как её сделать
Теперь было нужно сделать так, чтобы машинка стояла выше – ведь родной шток был удлинён. Для этого я использовал кусок столешницы из ДСП. Он был вырезан по форме основания. Отверстия были отмечены при помощи обычной краски и просверлены.
Проставка готова, остаётся прикрутить её на место
Прикрутив проставку к основанию швейной машины, я решил добавить немного эстетики, поэтому она была окрашена в чёрный цвет, в тон бывшему рабочему инструменту портного. Получилось довольно неплохо. Пока краска высыхала, можно было заняться станиной для нашего стационарного электрического лобзика.
Проставка была окрашена в чёрный цвет, чтобы получившийся агрегат смотрелся эстетичнее
Как починить педаль швейной машины в домашних условиях?
Поломка педали очень часто замечается не сразу, люди думают, что все перестало работать потому что сгорел двигатель. Но когда ломается двигатель, в воздухе начинает пахнуть жжённой проводкой, а когда ломается педаль, то запаха никакого нет.
Причинами поломки педали может стать:
- Окисление контактов соединительных вилок;
- Обрыв провода внутри шнура.
С первой причиной разобраться достаточно просто, надо взять наждачку и почистить ей контакты. Вторая причина в починке сложнее, чем первая. Это связано с тем, что надо найти определённое место, где оборвался провод.
Читайте здесь — Букет из фруктов своими руками — как сделать, варианты хранения, пошаговая инструкция и особенности создания букета (90 фото)
Если нет желания искать место обрыва, то можно заменить всю проводку. Но для этого понадобится помощь специалиста – электрика.
Но даже специализированная помощь не всегда спасет ситуацию. Поэтому лучший вариант решения проблемы – купить новую педаль.
Существуют также поломки в машине, которые не связаны с электричеством.
Общий чертеж, особенности строения настольных лобзиковых станков
Наиболее распространенной схемой устройства лобзиковых станков является следующая:
Она включает в себя:
- станину (или корпус), на которой крепятся все узлы и механизмы;
- привод, чаще от электродвигателя клиновым ремнем на кривошип;
- кривошипно-шатунный механизм, преобразующий вращательное движение вала электродвигателя в возвратно-поступательное движение пилки;
- сдвоенное коромысло с натяжным устройством и креплениями для пилки;
- рабочий стол, иногда с механизмом поворота в горизонтальной плоскости на заданный угол.
Раньше в продаже были миниатюрные лобзиковые станки с несколько упрощенным конструктивом, но именно из-за него, приводящего к быстрому выходу из строя пилок ввиду короткого их хода, их выпуск и был прекращен.
Большинство же ныне выпускаемых настольных лобзиковых станков работают с пилками длиной 200 – 350 мм и имеют рабочий ход от 30 до 50 мм.
Различия между станками в основном состоят в мощности электропривода (от 90 до 500 Вт – у большинства моделей), а также видом и способами крепления пилок. Оптимальной, на наш взгляд, является мощность в 150 Вт.
А пилки, кроме длины, могут различаться по ширине (от 2 до 10 мм), типу хвостовиков (со штифтами или без) и по толщине (от 0,6 до 1,25 мм).
В некоторые модели можно устанавливать самые простые, часто называемые «советскими», пилки для ручных лобзиков, что является большим преимуществом. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика.
Большинство настольных лобзиковых станков имеют 2 скоростных режима: чаще – 600 и 1000 об/мин., что очень полезно при работе с различными по толщине, твердости и вязкости материалами. Наличие уже упоминавшегося поворотного стола для 99% выполняемых на станке работ – функция бесполезная.
Также большинство лобзиковых станков снабжаются дополнительными приспособлениями, такими, как:
- компрессор для сдувания стружки с линии пропила;
- подсветка области пиления;
- блок сверления и прочее.
Назвать эти приспособления бесполезными никак нельзя, но ориентироваться на их наличие при выборе настольного лобзикового станка, все же, не стоит, так как эти же функции с успехом могут выполнить:
- компрессор для аквариума, с подобранной вами самостоятельно мощностью обдува, зачастую более эффективный, нежели штатный;
- настольная лампа или переноска с комфортным для ваших глаз световым потоком;
- электродрель или шуруповерт.
Еще более сложные приспособления, типа гравировальных бормашинок, которыми может быть укомплектован ваш станок, вообще вызывают определенное недоумение, но сразу скажем, что подобные инструменты лучше иметь не привязанными к лобзиковому (либо любому другому) станку. Их мобильность зачастую дороже расширенного функционала этого самого станка. К тому же, это все далеко не бесплатно.
Немного истории про электролобзик
Первое упоминание об электролобзике датируется 1946 годом. Именно тогда, известному швейцарскому инженеру Альберту Кауфманну пришла гениальная идея, заменить иглу в швейной машинке на небольшую пилку
В тот век данное изобретение получило немалую популярность и внимание общественности
Конечно же, современные электролобзики имеют принципиально иную конструкцию: они легкие, мобильные, а также обладают большей мощностью. Что же касается электролобзика из швейной машины, то этот вариант станет полезным, только лишь при фигурном вырезании из фанеры, а не для распила ДСП и толстой доски.
Изготовление
Чертеж теплоэлектрического лобзика.
Простейшая модель изготавливается довольно быстро, но и ее наличия, как правило, достаточно для бытовых нужд. Сделанный аккуратно электролобзик ничем не будет хуже изготовленного в заводских условиях, а в чем-то, возможно, сможет его превзойти. Для того чтобы сделать электролобзик, понадобится:
- ручной электролобзик;
- нагревательная нить;
- винты;
- фанера;
- дюралюминиевые трубы до 12 мм в диаметре;
- дрель;
- струбцина.
Для нормального функционирования электролобзика должны быть следующие части: удобная рукоять, выключатель (удобнее всего кнопочный), шнур электропитания, нагревательная нить.
Принципиальная электрическая схема запуска электродвигателя.
Первым делом изготавливается рама из дюралюминиевой трубы, но для основы можно использовать и текстолит не менее 10 мм или толстую фанеру. Чем изготовленная рама получится легче, тем легче будет в использовании и лобзик. В рамке должен быть предусмотрен канал для шнура электропитания. Специалисты считают, что наилучшая форма рамки — та, у которой на 45º отклонена одна из сторон.
Затем из миллиметровой толщины медного листа изготавливается серьга и крепится к рамке винтами в том месте, где рамка соединена с рукоятью. Серьга, винт и барашковая гайка образуют зажим, в котором и фиксируется нагревательная нить. Из дюралюминиевого листа толщиной 0,8 мм изготавливаются прижимные щеки, а между ними располагается кнопочный выключатель.
После этого в фанере прорезается щелевидное отверстие, через которое может пройти пилка. Эту щель удобно проделывать при помощи дрели. Делается разметка и вдоль нее отверстия, переходы между которыми сглаживают. Вместо фанеры может быть использовано оргстекло, пластик, металл. Дрелью затем проделываются крепежные отверстия на фанере и на самой опорной плите. Лобзик на фанерном основании закрепляется винтами так, чтобы пилка могла пройти сквозь щель. К столу или верстаку сооружение прикрепляется при помощи струбцины таким образом, чтобы пилка направлена была вверх. Если струбцина не подходит, можно использовать иное крепление, более подходящее к конкретному случаю. Хотя пилка в этом случае остается стандартной, освобождаются обе руки, за счет этого возможности выпиливания повышаются, поэтому конструкция функциональна и в таком виде.
Читать также: Датчик включения освещения при наступлении темноты
В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, к примеру, от утюга. Ее закрепляют подобно стандартному пильному полотну между концами рамки с небольшим натяжением. Для нагрева нити подают 14 В, а для контроля напряжения пользуются реостатом. Ток определяет длина и толщина нихромовой нити, установить оптимальную силу тока помогает реостат. Сила тока влияет на температуру, до которой нить нагревается, при слишком высокой материал нагревается и может загореться, а при недостаточной вырезание будет невозможно.
Устройство и принцип работы
Переделка из ручного лобзика
Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.
Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.
Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.
Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.
При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки
Сборка из швейной машинки
Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.
Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.
Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.
Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.
- Устройство и принцип действия
- Инструкция по сборке
- Как переделать ручной лобзик
- Станок из швейной машины
Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.
Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции . Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.
