Лазерный уровень своими руками

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

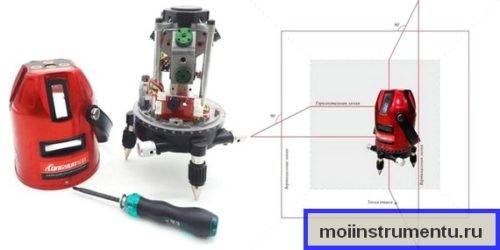

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Это интересно: Как сделать паяльник своими руками в домашних условиях — познаем вместе

Создание лазерного уровня

Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола

Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро.
На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку

Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом.
Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня.
Лазерная линейка с пенопластом кладётся внутрь ёмкости.
Далее указка включается.
Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки

Все пометки будут находиться на одном уровне.

Несмотря на то что такой уровень нельзя назвать полностью идентичными, чёткость разметки в этом случае довольно высокая, поэтому самодельные конструкции вполне могут использоваться при строительстве.

Методика создания лазерного уровня с ровной подставкой

Для создания самодельного уровня с ровной подставкой необходимо придерживаться всех рекомендаций специалистов.

Перечень необходимых материалов

Следует подготовить весь комплекс материалов:

  • лазерная указка в рабочем состоянии;
  • пузырьковый уровень;
  • колышек из дерева, длина которого находится в пределах 1-1,3 м, диаметр 5-6 см;
  • небольшой по размеру резиновый отрезок;
  • лист фанеры, соответствующий длине будущего уровня.

Пошаговое руководство по изготовлению уровня из указки

Для создания уровня из старой указки необходимо следовать простой инструкции:

Принцип работы самодельного лазерного уровня

  • Подготавливают указку. Чтобы луч был более ярким, аккуратно разбивают стекло на насадке. Ее заклеивают картоном и ударяют любым предметом.
  • На строительном уровне закрепляют указку, применяя пластиковые хомуты.
  • Между уровнем и указкой укладывают отрезок резины – резиновый амортизатор, что позволяет в дальнейшем регулировать направление луча.
  • Один конец колышка затачивают, чтобы он хорошо фиксировался на поверхности почвы.
  • Ко второму концу колышка при помощи саморезов прикрепляют лист фанеры, формирую надежную подставку.
  • Фанерный лист должен быть прикреплен точно перпендикулярно к бруску, что обеспечит точность измерений.

В результате такой самодельный уровень из указки готов. Им пользоваться очень просто. Достаточно забить колышек в грунт, а при помощи пузырькового устройства определить ровное положение подставки. На нее устанавливается указка, которая может вращаться во все стороны, определяя точки на поверхности на одной линии.

Поверка самодельного устройства

Созданный уровень не следует сразу же применять для выполнения ответственных разметочных работ. Необходимо убедиться в правильности работы прибора – провести юстировку. Для этого нужно следовать простой инструкции:

Методика настройки лазерного самодельного уровня

  • В фанерный лист, на котором находится уровень, следует вкрутить саморез (максимальная длина — 120 мм).
  • Шляпка самореза должна совпадать с производимым лазерным лучом.
  • Включают указку и на одной из стен делают карандашом отметку в месте попадания луча.
  • В указанной точке закручивают второй саморез (не до конца).
  • На шляпки саморезов укладывают любую легкую планку (идеально подходит алюминиевый профиль для гипсокартона).
  • На установленную планку укладывают уровень. При необходимости регулируют его положение в горизонтальной плоскости.
  • Выравнивание делают, изменяя край профиля, который находится ближе к стене.
  • При необходимости, согласно выполненной регулировке, в стену вкручивают новый саморез.
  • Убирают алюминиевый профиль, указку устанавливают обратно на платформу.
  • Самодельный лазерный уровень выставляется снова, ориентируясь на новый шуруп в стене.
  • После завершения всех действий можно считать, что прибор выставлен точно. Но некоторые погрешности возможны, о чем не забывают.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

  • указатель лазерный;
  • брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
  • шнур, предназначенный для строительных работ;
  • дрель для просверливания отверстий;
  • опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

  • Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
  • Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
  • В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него. Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке.

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

  1. Труба ПП (D 25 мм, 2,5 м) — 1 штука
  2. Труба ПП (D 20 мм, 2,5 м) — 1 штука
  3. Тройник ПП 25 мм — 3 штуки
  4. Держатель трубы 25 мм — 5 штуки
  5. Термопистолет клеевой
  6. Чем резать трубы, у меня была сабельная пила
  7. Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Закрепил на штативе оптический уровень, выдвинул его максимально, получилась впечатляющая высота. Шкаф на фоне не даст соврать.

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен, он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею. Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы. Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

Преимущества:

Монтаж и настройка занимает всего 5-7 минут. Регулировка осуществляется вертикально и горизонтально для совпадения распила пилы и линии луча. Устанавливается с помощью вкручивания в крепления саморезов, либо болтов. Включаете указатель в розетку, и он проецирует яркую линию распила от начала до конца заготовки. Оператор видит толщину снимаемого пиломатериала и может регулировать положение пилы или самой заготовки для более экономичного расхода материала. Лазерные указатели долговечны. Срок службы от 15000 часов. Гарантия 5 лет. Компактные размеры. Работают в интервале температур от -20 до +40 градусов. Линию реза видно при любом освещении. Выполнены из материалов высокого качества. Срок окупаемости от 14 дней.

Характеристики:

ХарактеристикиЛазерный указатель (красный)Лазерный указатель (зеленый)
Условия эксплуатацииПомещение, пасмурная погодаОткрытый воздух, ясная погода
Напряжение питания220В
Мощность лазерного излучения100 мВт250 мВт
Угол раскрытия луча110 градусов120 градусов
Расходимость1 мрад1 мрад
Длина линии6 метров10-12 метров
Цвет линиикрасныйзеленый
Форма лучалиниялиния
Стаб. Выходной опт. Мощности %2020
Длина волны лазерного излучения, нм500532

Способ №5

Для изготовления лазерного нивелира по такой методике нужно подготовить:

  • лазерную указку высокой мощности;
  • брусок из дерева длиной 50 см и толщиной 25х25 мм;
  • шнур строительный;
  • опору или обычную палку;
  • дрель.

Лазерная указка большой мощности

Брусок просверливают с двух сторон так, чтобы получилось два параллельных друг другу отверстия. В одном отверстии надежно закрепляют указку, во второе вставляют и фиксируют с обратной стороны шнурок.

Опору закрепляют на поверхности пола, иначе работа нивелира будет неточной. Готовое устройство подвешивают в центре помещения, указку направляют в нужную сторону и отмечают линии по проектируемому лучу.

При необходимости нивелир направляют в любую сторону, меняют положение палки. При этом делают соответствующие пометки, а затем соединяют их по линейке.

При помощи простых и не затратных методов можно самостоятельно изготовить лазерный нивелир, который будет работать не хуже магазинных приборов. Это позволит быстрее начать строительный или отделочный процесс и снизить общую себестоимость работ.

Основные типы лазерных уровней для настройки

В этих приборах применяется несколько призм и диодов, поэтому изготовители дали им название мультипризменные. Существуют и более простые устройства, где загорается лишь один луч. Его направление может быть вертикальным или стремиться к горизонтали. Этого не достаточно. Обычно таких лучей в приборе два:

У классического лазерного уровня угол развертки 120°.

  1. Вертикальный.
  2. Горизонтальный.

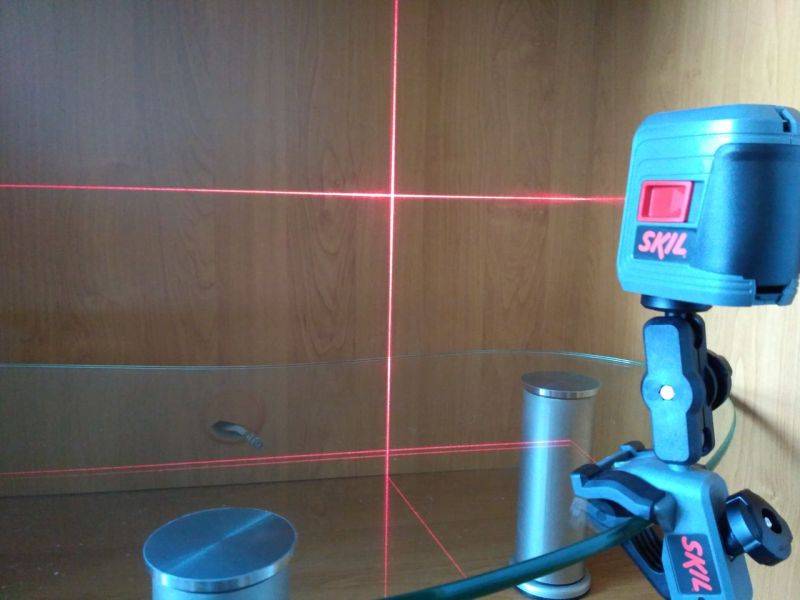

В результате возникает лазерный крест. Аппараты сложной конструкции имеют сразу несколько перекрестий. Существуют даже приборы, способные превратиться в отвес. Настроить эти приборы можно таким образом, чтобы луч уходил вниз или был направлен вверх.

Классический лазерный уровень имеет угол развертки 120°. Более мощные аппараты образуют угол 160°. В зависимости от значения угла достигается увеличенное количество дополнительных крестов. Иногда лучи соединяются в одну плоскость, тогда угол равняется 360°.

В комплект лазерного уровня входят:

  • нивелир;
  • кейс;
  • очки, дающие возможность видеть лазерный луч;
  • пульт дистанционного управления;
  • плоские мишени;
  • штатив;
  • зарядное устройство;
  • магниты для крепления прибора;
  • рейка геодезическая;
  • приемник, перехватывающий лучи.

Применяя особо точные инструменты с нулевой погрешностью, можно откалибровать лазерный уровень и настроить его так, чтобы свести погрешность к нулю. Когда проводится ремонт квартиры, особо больших расстояний не будет, поэтому луча лазера вполне достаточно.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

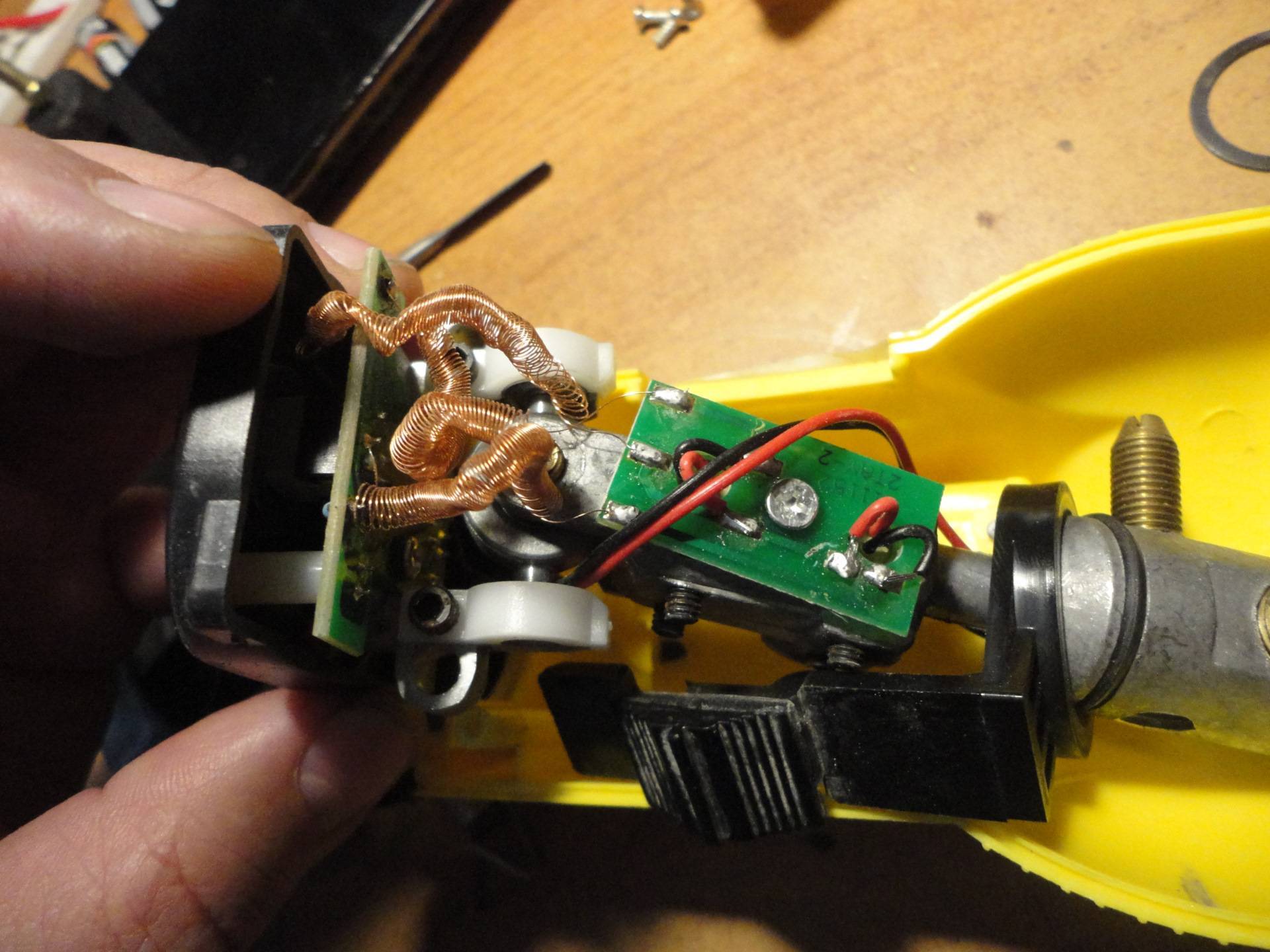

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как откалибровать горизонтальную линию лазерного уровня

Перед проведением разметки помещения новым устройством необходимо сделать регулировку. Калибровку лазерного уровня своими руками выполняют в большой комнате.

Нивелир устанавливают между стен, находящихся на расстоянии 5 м. Включают прибор и отмечают место указки. Поочередно поворачивают приспособление на 180 0 и отмечают место указки на противоположной стороне. Точки условно называют а1 и b1.

Регулировку лазерного уровня с конусными или цилиндрическими призмами производят через отметки, находящиеся на расстоянии 5-10 м друг от друга

Нивелир переносят к стене и устанавливают на расстоянии 60-70 см. Выполняют аналогичные действия и помечают места указки. Точки называют а2 и b2.

Замеряют расстояние между а1 и а2 и между b1 и b2. Находят разницу между полученными значениями (а1 и а2 — b1 и b2). Если отклонение не превышает указанного значения в инструкции, значит, устройство откалибровано правильно и показывает верный уровень горизонтальной плоскости.

Если же значение сильно отличается от заявленной точности, производят ручную регулировку. При помощи гидроуровня находят прямой горизонт. Проводят линию и начинают подкручивать винт. Как только линии совпадут, настройку считают завершенной.

Призменный нивелир настраивают сразу в двух плоскостях, т. к. он выпускает одновременно два луча

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

  • две лазерные указки;
  • тренога видеокамеры;
  • компакт-диски;
  • вращающийся электропривод (например, от ненужного плеера).

Уровень сложности создания данного прибора выше, зато он идеально подходит для стройки и ремонта, меблировки помещений, особенно для сбора кухонных шкафов.

Ход работы будет следующим:

  1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
  2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
  3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
  4. Диски с указками ставят в плеер и вращают по оси.
  5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

Как работает лазерный уровень

Для работы прибор пользуется тончайшим лазерным лучом. Чтобы он появился, создается специальная диодная конструкция. Такое лазерное излучение сначала использовалось только в военных целях. Постепенно оборудование начали применять в медицине, а впоследствии лазерный уровень был создан для строительных организаций.

Работа лазерного уровня.

Корпус прибора сделан в основном из пластмассы. Он оборудован специальными резиновыми вставками, которые предотвращают попадание влаги внутрь устройства. Это может повлиять на точность прибора. Лазерный уровень — очень дорогое устройство, поэтому его нужно оберегать от попадания любых материалов, которых на стройке очень много, например, цемента и песка. Этот прибор нуждается в надежной защите корпуса.

Пользоваться лазерным нивелиром можно в быту, на строительной площадке и в квартире. Эти приборы выпускаются сегодня для самых разных целей, поэтому можно найти нужный лазерный уровень, опираясь на задачи, которые он поможет решить.

Виды лазерного уровня

Все приспособления делятся на 3 группы в зависимости от конструкции и способа генерирования световых лучей. Лазерный уровень бывает:

  • точечным;
  • ротационным;
  • линейным

Точечный лазерный уровень

Конструкция этого типа является самой простой. Точечный уровень не имеет вращательного излучателя, поэтому световой луч проектируется на поверхности в виде точки. Радиус действия такого прибора может достигать от 70 м (без улавливателя) до 400 м. С помощью лазерного строительного уровня можно сделать четкие отметки в различных плоскостях помещения: на стенах, потолке или полу. Приспособление используется для нанесения разметок в крупных производственных помещениях, на складах, в торговых центрах.

Крослайнер

Этот лазерный уровень называют линейным. Он пользуется большой популярностью у пользователей, потому что дает точные результаты измерений и стоит недорого. На поверхности лазерный луч прибора трансформируется в одну четкую линию. На некоторых моделях изображаются 2 перпендикулярные прямые или дополнительные точки. Радиус действия крослайнера – 30 м. Этого расстояния хватает для выполнения монтажных и строительных работ. Важная функция, которой оснащены многие приборы – самовыравнивание.

Ротационный лазерный уровень

Эти приспособления способны выполнять большее количество задач. Ротационный нивелир – уровень профессионального типа. Особенность конструкции прибора заключается в наличии вращающегося излучателя. Световой поток охватывает область в радиусе 360° и способен строить линию на расстоянии до 400 м. Помимо построения линий, ротационный нивелир способен выполнять и другие задачи:

  • рассчитывать расстояние от одной точки до другой;
  • делать разметку крупных объектов строительного назначения;
  • использоваться в монтажных работах.

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Это интересно: Как правильно поставить цепь на бензопилу — правила, основные трудности

Прайс-лист

Юстировкаот 1500 р.
Ремонт шарнирного соединенияот 2000 р.
Выставление соосности 90 градусовот 2000 р.
Замена компенсатора (без учета стоимости запчасти)от 3000 р.
Ремонт блокировки компенсатораот 1000 р.
Ремонт трегераот 500 р.
Замена ножки трегераот 300 р.
Замена стекла (Цена за штуку,кроме многосоставных)от 500 р.
Ремонт корпуса (без учета стоимости запчасти, если необходимо менять целиком корпус)от 1000 р.
Замена излучателя и его найстройка (без учета стоимости запчасти)от 3000 р.
Ремонт электрикиот 2000 р.
Замена кнопок (с учетом запчасти)от 500 р.
Замена выключателя (без учета стоимости запчасти)от 500 р.
Изготовление АКБот 500 р.
Ремонт зарядного устройстваот 500 р.
Чистка контактовот 500 р.
Запасные части
Излучатель для уровня для 3D (типа Колба)от 2000 р.
Излучатель для уровня (цена за штуку) для 3D (модульный)от 500 р.
Шапки 3D лазеров (Fukuda, RGK, Stand)от 1500 р.

Подготовка нивелира к работе

Качество и правильность разметки на строительном объекте зависят от установок прибора. Прежде чем правильно настроить лазерный уровень, проводят следующие подготовительные действия:

  • полностью заряжают аккумулятор нивелира и помещают в устройство;
  • регулировку начинают, если при включении измерителя появляется лазерный луч.

Чтобы получить точную разметку, лазерный уровень устанавливают на ровную поверхность. При установке разметчика выполняют следующие требования:

  • на пути прибора должны отсутствовать препятствия: предметы, люди и животные;
  • расстояние между объектом и нивелиром не должно превышать максимальной отметки, значение которой указано в инструкции по применению производителем;
  • идеально ровная поверхность позволит выполнять измерения с высокой точностью, для основания выбирают стол, штатив или самодельный держатель;
  • чтобы не произошло смещения измерителя во время проведения разметки, приспособление закрепляют на ровной поверхности;
  • в некоторых моделях встроена функция самовыравнивания, если прибор установлен на неровную поверхность, устройство издает сигнал.

Где отремонтировать лазерный нивелир

Разобравшись в вопросе, можно ли починить нивелир самостоятельно, можно сделать вывод, что если не получается восстановить работоспособность инструмента, то не надо спешить покупать новый. Вышедший из строя лазерный уровень можно восстановить, обратившись для этого в специализированные центры. Такие центры находятся не только в больших городах России, но и более мелких. Специализированные центры по ремонту лазерных нивелиров имеются в таких городах России:

  • Москва
  • Екатеринбург
  • Новосибирск
  • Ростов
  • Нижний Новгород
  • Уфа
  • Самара
  • Краснодар
  • Челябинск
  • Сокол
  • Воронеж
  • Иркутск
  • Красноярск

В каком большом городе бы вы не проживали, чтобы починить лазерный уровень, необходимо для начала попытаться найти поломку самостоятельно, а уже после искать адреса сервисных центров. В этих центрах выполняется не только ремонт, но еще также настройка и поверка измерительного прибора. О том, сколько стоит ремонт в сервисном центре, зависит от многих факторов:

  1. Место расположения — удаленность населенного пункта от города говорит о необходимости затрат на пересылку деталей и комплектующих, что является дополнительным расходом
  2. Модель лазерного уровня — ремонт дешевых моделей обходится соответственно недорого, а вот для починки нивелиров таких марок, как Bosch, DeWalt, Hitachi и другие, понадобятся соответствующие комплектующие
  3. Вид неисправности — если это мелкая поломка, то и стоимость такого ремонта будет незначительной

Чтобы не быть обманутыми, следует выбирать только специализированные сервисные центры и мастерские. Узнать о таких не трудно, так как в интернете имеется множество отзывов о тех или других мастерских. Если вам известны адреса хороших мастерских по ремонту нивелиров в России, Украине и Белоруссии, то можете делиться адресами прямо на сайте.

https://youtube.com/watch?v=iUMOv2_XrNs%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
