Кулачковая муфта

Зубчатая муфта.

Простейшая зубчатая муфта показана на (рис. 2, а). Полумуфты ее представляют собой зубчатые колеса с зубьями эвольвентного зацепления и одинаковым числом зубьев; одна из полумуфт — с наружными зубьями, другая — с внутренними. Так же как и в кулачковой, одна из полумуфт соединена с валом неподвижно (на рис. 2, а — правая), а другая полумуфта (левая) с помощью отводки может перемещаться вдоль вала, в результате чего полумуфты и соответствующие валы сцепляются или расцепляются.

Рис. 2

Муфта предназначена для

  • подвижной обоймы 3 с внутренними зубьями, управляемой с помощью отводки;
  • неподвижной полумуфты 4 с наружными зубьями, которая находится в постоянном сцеплении с обоймой и соединена с валом шлицами;
  • двух одинаковых неподвижных полумуфт 2 и 5 с наружными зубьями, каждая из которых изготовлена как одно целое со своей шестерней.

синхронизаторыфрикционные муфты

Синхронизатор простейшей конструкции для зубчатой муфты (рис. 2, б) состоит из двух конусных муфт. Наружные подвижные полумуфты 10 и 8 этих муфт соединены с обоймой 3, а внутренние неподвижные полумуфты 11 и 7 выполнены как одно целое с полумуфтами 2 и 5 зубчатой муфты. При осевом перемещении в ту или другую сторону обоймы 3 через шестерню 4 передает от отводки осевую силу конусной полумуфте 11 или 7. А так как полное включение фрикционной муфты происходит не сразу, а плавно, то происходит выравнивание угловых скоростей полумуфт зубчатой муфты.

После преодоления сопротивления пружины фиксатора обоймы и смещения фиксирующих шариков 9 внутрь муфты при дальнейшем перемещении обоймы включается зубчатая муфта.

Подбор кулачково-дисковой муфты

Подбор модели для конкретного привода осуществляют исходя из его основных параметров:

  • диаметр вала;
  • вид соединения (шпонка или шлиц);
  • тип привода (механический, гидравлический, электромагнитный)
  • скорость вращения;
  • крутящий момент;
  • максимальное ускорение вращения;
  • цена покупки;
  • стоимость владения за время эксплуатации (включая обслуживание и ремонты).

Если валы параллельны, но не соосны, выбор делается в пользу кулачково-дисковой муфты.

Обязательно учитывается репутация фирмы-производителя. Приобретение недорогих устройств от безымянных изготовителей может привести к поломке не только муфты, но и всего агрегата, разлету осколков, повреждению техники и травмам персонала.

Основные элементы

Выделяют самые различные элементы технологической операции. Основными можно назвать следующие:

  1. Установка. Эта часть технологической операции, выполняемая при неизменном закреплении, проводится в самом начале. Ей уделяется также довольно много внимания, так как допущенные ошибки могут стать причиной смещения заготовки при ее обработке.
  2. Позиция. Законченная часть технологической операции, характеризуемая постоянством, должна проводится при фиксировании положения заготовки. Стоит учитывать, что на данном этапе может проводиться и сборка технологической оснастки, которая отвечает за непосредственную фиксацию заготовки.
  3. Технологический переход. Технологический процесс перехода могут осуществляться в рамках одной операции без изменения ранее установленных режимов работы. Он осуществляется в случае, когда обработка заготовки не может быть завершена по причине недостаточной функциональности оборудования. Количество переходов во многом зависит от того, насколько сложна заготовка. Нумерация переходов проводится с учетом последовательности механической обработки заготовки.
  4. Рабочий ход. Именно этот элемент технологической операции считается наиболее важным, так как он обеспечивает механическое удаление материала с поверхности для придания требуемой формы и размеров. Как правило, совершается перемещение инструмента относительно поверхности заготовки с заданными параметрами при определенном углублении режущей кромки в обрабатываемый материал. Также при рабочем ходе обеспечивается обработка поверхности для получения определенной шероховатости. Рабочий ход может быть продольным или поперечным, при этом определяется глубина и скорость резания, а также многие другие параметры. Как правило, он более продолжительный и точный, рассчитан на оказание серьезного механического воздействия на рабочий орган.
  5. Вспомогательный ход. Он также является неотъемлемой частью технологического процесса. Вспомогательный ход представлен однократным перемещением инструмента относительно заготовки, однако при этом не происходит изменение формы, размеров и других параметров заготовки. Применяется вспомогательный ход в большинстве случаев для смещения основных органов относительно заготовки. Примером можно назвать подвод инструмента в зону резания, а также фиксирующего элемента.
  6. Наладка. Перед непосредственным производством проводится наладка оборудования, а также применяемой оснастки. Наладка предусматривает установку всех приспособлений, выверку размера инструмента и их положения. Наладочному процессу уделяется довольно много внимания, так как неправильная фиксация инструмента может привести к весьма серьезным последствиям. Сложнее всего провести наладку станков с ЧПУ, так как они должны обеспечивать высокую точность обработки. Кроме этого, часто финишным этапом проводимой наладки становится контрольная обработка заготовки, в ходе которой определяется точность и другие моменты.
  7. Подналадка. Еще одним вспомогательным процессом можно назвать подналадку, которую выделяют крайне редко. Она предусматривает регулировку технологического оборудования или применяемой технологической оснастки. В некоторых случаях только после того, как было налажено производство можно определить неправильное позиционирование инструмента и технологической оснастки.
  8. Технологическое оборудование. Также встречаются различные средства обеспечения проводимой процедуры. В эту категорию относят материалы и заготовки, а также требуемую оснастку. Встречается в продаже просто огромное количество различной оснастки, которая существенно упрощает поставленную задачу по обработке заготовки самой различной формы и размеров.
  9. Технологическая оснастка. Это определение применяется для определения технологического оснащения, без которого провести обработку заготовки практически невозможно. Она может быть самой различной, подбирается в зависимости от того, какая процедура проводится.

В целом можно сказать, что технологическая операция является сложной процедурой, которая состоит из довольно большого количества различных частей

Конструкция

Конструкция кулачковых муфт может отличаться в зависимости от их вида, но все они имеют следующие основные части:

  • ведущая полумуфта, закрепляется на ведущем валу;
  • зубчатый венец (звездочка);
  • ведомая полумуфта, может двигаться по своему валу продольно, используя шпоночное или шлицевое соединение.

В разъединенном состоянии полумуфты разведены в стороны, валы имеют возможность вращаться независимо друг от друга. На их торцах выточены кулачки в форме треугольников или трапеций, служащие для зацепления с зубцами звездочки. кулачки

Между полумуфтами располагается зубчатый венец, его зубья выполнены в виде эвольвенты.

Когда необходимо провести соединение, подвижная полумуфта пододвигается к неподвижной. Их кулачки входят в зацепление, звездочка проворачивается на небольшой угол и занимает место между кулачками, обеспечивая плотный контакт между ними. Валы соединяются и готовы к передаче крутящего момента.

Звездочку для кулачковой муфты делают из упругого эластичного материала. Она служит для того, чтобы гасить динамические нагрузки, возникающие при включении муфты и при дальнейшем вращении. Кулачки полумуфт и зубцы звездочки рассчитаны таким образом, чтобы заполнять весь объем зоны зацепления, превращая конструкцию в практически цельную деталь. Это необходимо для передачи больших крутящим моментов и большой мощности без потерь энергии на соударения, трение и вибрацию.

Для минимизации вибраций во время работы поверхности полумуфт и звездочки должны быть выполнены с высокой точностью и тщательно обработаны.

Подключение/отключение кулачковой муфты при высокой относительной осевой скорости вращения (свыше 1 метра в секунду) приводит к сильным ударам и повреждению устройства. Категорически недопустимо отсоединять муфту, находящуюся под рабочей нагрузкой.

Технические требования на муфты для соединения валов

Допускается применять сочетание полумуфт разных типов и исполнений с посадочными отверстиями различных диаметров в пределах одного номинального вращающего момента, а в технически обоснованных случаях – различных номинальных вращающих моментов.

Значения номинального вращающего момента указаны для муфт постоянными по значению и направлению нагрузками, полумуфты которых изготовляют из сталей марки 45 по ГОСТ 1050-88 или марки 45Л по ГОСТ 977-88 твердостью рабочих поверхностей пазов 40-45HRCэ, а диски – из стали марки 40Х по ГОСТ 4543-71 с твердостью рабочих поверхностей выступов 45-50HRCэ.

При использовании других материалов, при переменных нагрузках и при частотах вращения, отличающихся от указанных, значения вращающего момента, передаваемого муфтой, определяются расчетным путем.

Размеры шпоночных пазов и предельные отклонения – по ГОСТ 23360-78 и ГОСТ 10748-79.

Ширина шпоночных пазов для полумуфт исполнений 3 и 4 – по ГОСТ 1208-81. Допуски углов конусов отверстий – по 9-й степени точности ГОСТ 8908-81.

Расчёт

Работоспособность кулачковых муфт определяется износом кулачков, зависящим от напряжений смятия на поверхностях соприкосновения. Эти напряжения рассчитывают приблизительно, исходя из допущения, что нагрузка распределяется равномерно между кулачками:

σCM=2KMzD1bh≤σCM,{\displaystyle \sigma _{CM}={\frac {2KM}{zD_{1}bh}}\leq ,}

где: z — число кулачков полумуфты;

K — динамический коэффициент нагрузки.
σсм = 90…120 МПа — при включении без относительного вращения;
σсм = 50…70 МПа — при включении на малых оборотах;
σсм = 35…45 МПа — при включении на больших скоростях.

Для уменьшения изнашивания поверхность кулачков должна иметь высокую твёрдость, которая достигается поверхностной термообработкой или цементацией. Применение последней сохраняет вязкость сердцевины, которая повышает ударную вязкость кулачков. Муфты с цементацией кулачков изготовляют из сталей 15Х, 20Х, при поверхностной закалке — из сталей 40Х, 30ХН.

Хранение и ввод в эксплуатацию

Монтаж зубчатой муфты и ее дальнейшая эксплуатация имеет ряд особенностей.

К ним относится следующее:

  1. Рекомендуется проводить хранение в складских помещения с влажностью воздуха не более 60 % и температурой не выше 20 градусов.
  2. Прежде, чем установить ступицу на вал, рекомендуется ее немного нагреть. Это облегчит ее монтаж.
  3. С использованием упорной шайбы и установочного винта необходимо провести осевое крепление ступицы.
  4. Необходимо добиться максимальной соосности валов. Это уменьшит износ зубьев и повысит эффективность работы механизма.
  5. Муфта может вращаться в любую сторону и работать в течении 24 часов. Но требует кратковременных остановок.
  6. Рекомендуется систематически проводить визуальный осмотр конструкции на предмет целостности корпуса и утечки масла. Во время ее работы следует прислушаться к стабильности ее работы и отсутствию стуков и ударов.
  7. По истечении 17 тысяч часов работы износ муфты не должен быть ниже 90 %.
  8. Для обеспечения мягкой работы, отвода тепла, уменьшения степени износа частей и их смазки рекомендуется применять масло высокой вязкости.

Периодичность замены масла находится в зависимости от условий, в которых работает муфта. Здесь учитываются величина крутящего момента, нагрузка, продолжительность работы и другие факторы.

Классификация кулачковых муфт

По типу привода, передвигающего подвижную полумуфту, упругие кулачковые муфты со звездочкой подразделяются на:

  • Механические. Подключаются вручную, через систему рычагов. Оператор передвигает рычаг или поворачивает рукоятку с червячным или кривошипным приводом, преобразующим вращательное движение в линейное. Такой привод отличается простотой и надежностью, но часто требует больших физических усилий от работника. Необходима также установка блокировки, не позволяющая манипулировать муфтой на ходу станка или трансмиссии. Уход за такой муфтой несложен и заключается в периодическом осмотре и смазке.
  • Гидравлические. Полумуфта передвигается с помощью гидроцилиндра. Отличается высокой скоростью срабатывания и легкостью управления, но требует наличия на станке гидравлической системы. Также необходима организация системы блокировки. Обслуживание гидравлики существенно сложнее и дороже, чем механики.
  • Электромагнитные. Привод осуществляется электромагнитом соленоида. Отличаются компактностью, четкостью срабатывания и легкостью управления. Легко встраивается в автоматические системы блокировок и управления. Обслуживание простое, заключается в периодическом осмотре и смазке подвижных частей.

В зависимости от использованного профиля кулачков муфты со звездочкой разделяют на:

  • Прямоугольник. Имеют максимальную площадь поперечного соприкосновения, способны передавать максимальную мощность. Требуют очень точного позиционирования ведущей и ведомой полумуфты для вхождения в зацепление.
  • Симметричная трапеция. точное позиционирование не нужно, компенсация боковых зазоров происходит за счет переменной глубины посадки кулачков.
  • Асимметричная трапеция. Позволяет передавать вращение только в одном направлении. Отсутствие реверса достигается за счет наклона тыльной стороны профиля. Угол выбирают с тем расчетом, чтобы при начале вращения в обратную сторону полумуфты кулачки начинают проскальзывать и зацепление прекращается, а крутящий момент не передается. Устройство не рассчитано на продолжительную работу в таком режиме.

Особняком стоит конструкция, разработанная для соединения валов, оси которых параллельны, но не совпадают. Кулачково-дисковая муфта была разработана Джоном Олдэмом в начале XIX века. В механизме работают три диска. Два из них находятся на ведущем и ведомом валу, а третий размещен между ними, соединяясь с каждым через шлицевой выступ на поверхности. Выступы и пазы с разных сторон среднего диска размещены перпендикулярно друг другу. Средний диск, скользя в пазах, движется вокруг собственного центра вращения, находящегося посередине между осями ведущего и ведомого валов. Он совершает для оборота за один оборот ведущего вала. Угловые скорости и число оборотов валов совпадает.

Такие устройства значительно компактнее, чем карданные передачи.

Монтаж фрикцонных муфт на тихоходный вал выходного редуктора

Часто установка изделия проводится на редуктор для его соединения с электрическим двигателем. Это можно связать с тем, что редуктор может заклинивать, это приводит к перегреву двигателя. Фрикционная муфта исключает вероятность возникновения подобной проблемы. Среди особенностей монтажа отметим:

  1. Нельзя прикладывать ударную нагрузку, так как она может повредить само изделие.
  2. Для упрощения захода обоймы может применяться смазка.
  3. Нарушение правил монтажа может стать причиной повреждения основной части.

Самостоятельный монтаж должен проводиться исключительно с учетом рекомендаций, так как даже несущественный дефект становится причиной уменьшения эксплуатационного срока.

В продаже встречается просто огромное количество различных деталей, за счет чего не возникает существенных проблем при выборе. Основными критериями можно назвать тип применяемого материала при изготовлении, а также диаметральный размер

При выборе уделяется внимание тому, каким образом может проходить смещение соединяемых элементов

Полужесткое соединение валов

Определенными особенностями характеризуется полужесткий тип соединения. Примером можно назвать случай соединения вала турбогенератора с паровой турбиной. В большинстве случаев на вал электродвигателя надевается полужесткая зубчато-пружинная муфта.

Рассматриваемый вариант исполнения соединительного элемента характеризуется следующими особенностями:

  1. Конструкция состоит из двух полумуфт, которые фиксируются на обоих деталях. Подобным образом проводится монтаж устройства.
  2. Фиксация одного элемента относительно другого проводится за счет упругой волнообразной ленточной пружины, который зачастую называется компенсатором.

Для обеспечения требуемого уровня защиты используется кожух, который изготавливается из самых различных материалов, устойчивых к воздействию окружающей среды. Несущественное изменение положения двух соединяемых элементов компенсируется за счет специального элемента.

Фрикционная муфта гусеничного трактора

Служит для отсоединения одного из бортов при повороте.

Устройство

  • Ведущий барабан.
  • Ведущие диски.
  • Ведомый барабан.
  • Ведомые диски.
  • Нажимные пружины.
  • Стяжные пальцы.
  • Отжимной диск.
  • Выжимной подшипник.
  • Вилка выключения муфты.

Принцип действия

При прямолинейном движении — пакет дисков прижат отжимным диском за счёт пружин, и вращение передаётся от центральной передачи через фрикционную муфту на бортовой редуктор. При повороте — усилие от рычага управления передаётся через сервомеханизм на вилку выключения муфты. Вилка оттягивает выжимной подшипник и отжимной диск. Он отходит от пакета дисков и освобождает их, при этом сжимаются пружины. Ведущие диски начинают пробуксовывать относительно ведомых.

Формы выпуска фрикционных материалов

В зависимости от типа муфты могут использоваться различные формы выпуска фрикционных материалов:

  • Фрикционные вкладыши имеют около 50 стандартных форм, которые подходят для применения в станках различного назначения. Материалами для вкладышей служат ретинакс и пресс-композиция.
  • Фрикционные диски изготавливаются под заказ по требуемым размерам. Для производства нужно знать внутренний и внешний диаметры, а также толщину материала. Изготавливаются из пресс-композиции.
  • Фрикционные секторы имеют около 70 разновидностей, которые между собой различаются внешним и внутренним диаметром, толщиной и размером сектора (уголом).
  • Фрикционные пластины. Стандартный размер пластины 500х500 мм, а толщина составляет от 4 до 20 мм.

На данный момент фрикционные муфты являются незаменимыми в промышленном производстве. Их используют в станках разного назначения, прессах, тельферах и различных тормозных механизмах. Без них срок службы механизмов сократился бы в несколько раз, поэтому сегодня их ценность сложно переоценить.

Сцепные муфты

В приводных устройствах, часто включаемых и выключаемых, с переменным режимом работы, например в трансмиссиях тракторов и автомобилей, в передачах к металлообрабатывающим станкам, конвейерам, транспортерам и другим машинам, устанавливают управляемые сцепные муфты. Их конструктивное оформление отличается большим разнообразием, но применяют главным образом муфты сцепные кулачковые и фрикционные.

2.1. Кулачковые сцепные муфты

Наиболее простая конструкция муфты с прямоугольным профилем кулачков показана на рис. 8, а; соотношение размеров ее таково: наружный диаметр D ≈ 2,5d; длина ступицы неподвижной полумуфты l 1 ≈ 1,5d, то же подвижной l2 ≈ (2…2,5)d; осевой зазор е ≈ 5…10 мм; число кулачков z=3…5; высота кулачка h ≈ (0,3…0,5)d. Полумуфты должны строго центрироваться на валах, для точности расположения которых служит втулка в одной из полумуфт.

Эти муфты применяют для передачи значительных моментов, включение их возможно лишь при весьма малой относительной угловой скорости (порядка 1 рад/с) или же лучше при полной остановке механизма.

Муфты с треугольными и трапецеидальными кулачками допускают включение на ходу при разности окружных скоростей на среднем диаметре до 0,8 м/с:

  • треугольный профиль с углом α=30…40° пригоден для легких передач с небольшим значением Тном, так как при значительных нагрузках кулачки сминаются и изнашиваются за сравнительно короткий срок; число кулачков z≤60, что обеспечивает плавность включения;
  • трапецеидальный профиль считают оптимальным для средненагруженных муфт; угол α ≈ 3…10°, число кулачковz=5…12, высота кулачка h ≈ 0,1Dc; ширина кулачка в радиальном направлении b~(1,5…2)h.

На рис. 8, б представлены профили кулачков. Твердость рабочих поверхностей 50…60 HRC.

Рис. 8. Муфта сцепная (а) и применяемые формы кулачков (б)

2.2. Фрикционные сцепные муфты

Фрикционные муфты обеспечивают плавное безударное включение, так как в момент включения нагрузка возрастает с ростом тормозящего эффекта между дисками. Муфта передает вращающий момент за счет сил трения, создаваемых на трущихся поверхностях сцепляющихся звеньев муфты. Давление на трущиеся детали создается с помощью механизмов включения различного вида, которыми можно управлять режимом работы муфты. Наибольшее распространение получили пружинно-рычажные механизмы; для дистанционного управления муфтой удобны гидравлические, пневматические или электромагнитные устройства. Муфты работают как со смазкой, так и без нее.

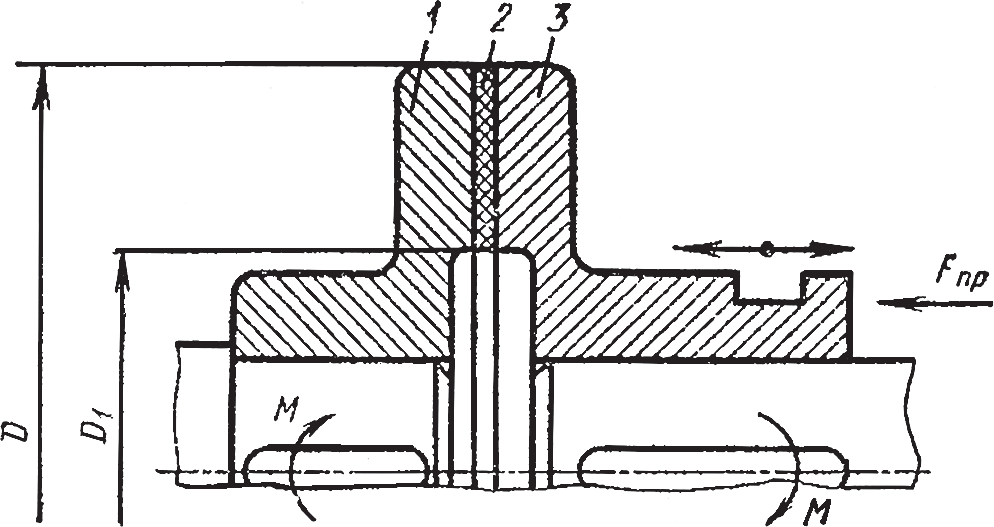

Дисковая муфта с одной парой поверхностей трения (рис. 9) приводится в рабочее положение прижимной силой Fпp.

При малых вращающих моментах, передаваемых муфтой, оба диска изготовляют из металла; при больших моментах один из дисков облицовывают фрикционным материалом, что позволяет увеличить трение рабочих поверхностей и, следовательно, уменьшить силу прижатия Fпp.

Рис. 9. Фрикционная сцепная муфта

Многодисковая муфта. Для уменьшения силы Fпp и габаритных размеров муфты применяют конструкции не с одной, а со многими парами поверхностей трения – многодисковые муфты (рис. 10).

Рис. 10. Многодисковая муфта

В этих муфтах имеются две группы дисков: внутренние 2 и наружные 3. Наружные диски с D1 соединены с полумуфтой 1, а внутренние c D – с полумуфтой 5 посредством подвижного шлицевого соединения. Правый крайний внутренний диск опирается на регулировочные гайки 4; на левый крайний диск действуют силы нажатия от механизма управления. При этом сила нажатия будет передаваться на все поверхности трения.

Число ведущих дисков выбирают не более 11, так как действие прижимной силы Fпp на последние диски постепенно уменьшается вследствие трения выступов дисков в пазах полумуфт. Толщину стальных дисков принимают 1,5…2,5 мм для муфт со смазкой и 2,5…5 мм – для муфт без смазки. Зазор между дисками выключенной муфты – от 0,2 до 1 мм в зависимости от материала поверхностей трения. Все диски в муфте должны быть параллельными и соосными во избежание их местного повышенного изнашивания и нагрева.

Фрикционные сцепные муфты по форме рабочей поверхности могут быть конусные (рис. 11, а), цилиндрические с пневматическими или гидравлическими шинами (рис. 11, б), колодочные и ленточные, порошковые электромагнитные – когда между полумуфтами в корпусе помещается железный порошок. В зависимости от степени намагничивания порошка в муфте изменяется передаваемый крутящий момент.

Рис. 11. Фрикционные сцепные муфты

Угол α конусной части муфты, соединяющей полумуфты во избежание заклинивания, должен быть больше угла трения ; для чугунных муфт обычно принимают α=8…15°.

Борьба с вибрацией

В конструкциях некоторых муфт между кулачками расположен эластичный материал (рис. 2). Эластичный материал выполняет роль демпфера, и позволяет сглаживать вибрации и защищать детали от перегрузок и повреждений. Чем выше демпфирующие свойства такой муфты, тем меньшим пределом прочности при кручении она обладает.

Преимущества кулачковой муфты

Особенности конструкции кулачковой муфты обеспечивают работу ее несущих элементов на сжатие, что значительно увеличивает допустимые эксплуатационные нагрузки на узел в целом. Специальный профиль кулачков и упругий материал зубчатого венца позволяют компенсировать незначительное смещение валов (возникающее при монтаже или тепловом расширении в процессе работы), а также обеспечивают эффективное гашение крутильных колебаний. Кулачковая муфта способна передавать значительный крутящий момент, отличаясь при этом компактностью, малым весом и низким моментом инерции. Кулачковая муфта гарантирует передачу мощности с погашением крутильных колебаний и со смягчением ударов, которые появляются в результате неравномерной работы двигателя.

Условия транспортировки и хранения

Транспортировку муфты рекомендуется производить в разобранном виде. По желанию клиента возможна транспортировка в собранном виде без упаковки – в этом случае следует обеспечить защиту деталей муфты от коррозии, ударов и механических повреждений, а также исключить контакт упругого элемента с агрессивными веществами (такими как масло, бензин, растворители, кислоты, щелочи и т.д.). Хранить муфты следует при температуре воздуха не выше 20°С и относительной влажности не более 65%. Необходимо обеспечить защиту муфт от воздействия прямых солнечных лучей, нагревательных приборов и контакта упругого элемента с агрессивными химическими веществами. Рекомендуется хранить муфты на стеллажах, уложенные в один ряд. Особенности монтажа и эксплуатации Для облегчения установки, монтаж ступицы на вал рекомендуется проводить при небольшом нагреве. Также необходимо обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы. Эксплуатация муфты осуществляется в диапазоне температур от -30 до +90°С (при допустимом кратковременном нагревании до +120°С). Верхний рабочий предел температуры ограничен с целью обеспечения длительной безотказной работы упругого элемента (зубчатого венца). Для максимально эффективной работы муфты и минимального износа требуется соблюдение строгой соосности соединяемых валов. Включение может производиться на тихом ходу при скорости вращения не более 100 оборотов в минуту. Более высокая скорость может привести к преждевременному износу детали. Допускается выключение на ходу. Если в процессе эксплуатации произошло повреждение кулачков муфты или на их углах образовались скосы, необходимо произвести ремонт наплавкой металла и последующей обработкой. При работе кулачки полумуфт должны полностью входить в зацепление.

Конструкция

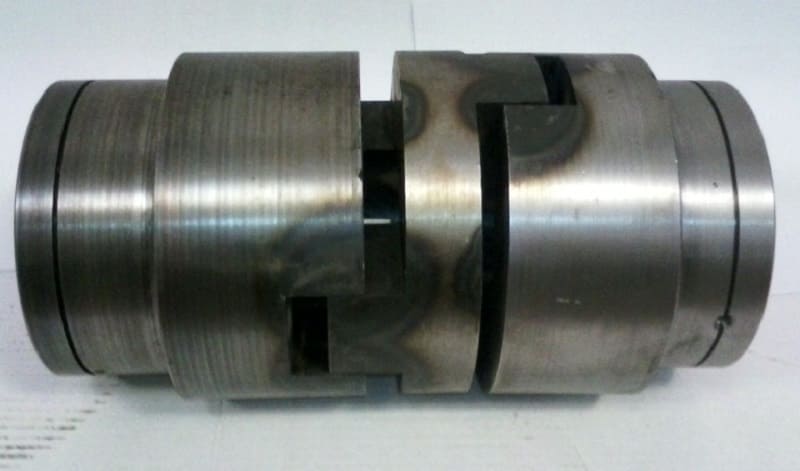

Муфта кулачковая представляет собой две полумуфты, с внутренних сторон оснащенные кулачками. Профиль кулачка может иметь треугольную или трапециевидную форму. В пространство между кулачками устанавливается специальный эвольвентный зубчатый венец, посредством которого кулачки входят во взаимное зацепление при замыкании полумуфт в рабочем положении. При необходимости передачи движения в обе стороны две полумуфты закрепляются на валах и остаются неподвижными, а вращение им придает подвижная полумуфта, которая может перемещаться по шлицам или шпонке к одной из неподвижных. В зависимости от направления вращения подвижная полумуфта будет придавать движение одной из неподвижных полумуфт.

Особенности монтажа и эксплуатации

При правильном расчете и подборе кулачковой муфты проблем с ее установкой не возникает.

Для упрощения посадки ступиц на валы рекомендовано подвергать их ограниченному нагреву в муфельной или индукционной печи

Важно убедиться, что упругий элемент в нагреве не участвует, и устанавливать его в ступицы, только убедившись в их остывании. Осевое крепление выполняется монтажным винтом и шайбой

Правила эксплуатации изложены в паспорте изделия. Основные из них следующие:

  • Диапазон рабочих температур- от -30 до +100 °С. Продолжительная работа при повышенной температуре приведет к повреждению и разрушению упругой звездочки.
  • Обеспечение абсолютной соосности ведомого и ведущего валов. Нарушение этого требования приведет к биениям и преждевременному износу.
  • Подключение проводить при остановке либо на самых малых скоростях вращения валов — до 100 об/мин.

Сточенные или сбитые в ходе эксплуатации кулачки подвергают наплавке с последующей шлифовкой в расчете на то, что их геометрия будет полностью восстановлена и они будут входить в полноценное соприкосновение.

Если требуется ограничить предельную передаваемую мощность, используют кулачковую предохранительную муфту. При превышении допустимого уровня давление на кулачки преодолевает прижимную силу пружин, и муфта выходит из зацепления. Слышатся характерные щелчки, вращение необходимо немедленно остановить. Продолжительная работа в таком режиме приведет к повреждению элементов устройства или к полному выходу его из строя.

Документы

Цанга

Дата добавления:05.08.2010
Дата изменения:24.08.2010
Размер файла:40.05 Кбайт
Скачиваний:1459

Цанга имеет посадочный конус, с пазами, которые делят его на лепестки. Крепление и затяжка цанги осуществляется через отверстия в торцовом фланце.

Цанга используется в станке ИР-1200.

Чертежи выполнены в двух форматахcdw — Компас 9 СП2dwg — Autocad 2000

Полумуфта трехкулачковая

Дата добавления:05.08.2010
Дата изменения:24.08.2010
Размер файла:38.64 Кбайт
Скачиваний:1253

Полумуфта выполнена в виде цилиндра с тремя кулачками с торца. При сборке со второй полумуфтой между кулачками вставляется резиновая прокладка в виде шестилучевой звезды. Полумуфта имеет цилиндрическую посадку со шпонкой.

Используется в станке ИР-1200.

Чертежи выполнены в двух форматахcdw — Компас 9 СП2dwg — Autocad 2000

Полумуфта

Дата добавления:03.06.2010
Дата изменения:24.08.2010
Размер файла:37.03 Кбайт
Скачиваний:1191

Полумуфта выполнена в виде цилиндра с пазом в который при сборке со второй полумуфтой вставляется сухарь. Полумуфта имеет цилиндрическую посадку со шпоночным пазом.

Используется в станке 1М553.

Чертежи выполнены в двух форматахcdw — Компас 9 СП2dwg — Autocad 2000

Источник

Область применения кулачковых муфт

Ответственные и высоконагруженные устройства применяют везде, где требуется передавать по валу высокие моменты вращения или высокие угловые скорости. Муфты позволяют оперативно подключать и отключать ведомый вал от ведущего.

Они востребованы в таких областях, как:

  • станкостроение;
  • технологическое оборудование для лесной, бумагоделательной, химической и пищевой промышленности;
  • металлургия;
  • транспорт;
  • сельскохозяйственная и дорожно-строительная техника
  • добывающая промышленность;
  • точное приборостроение;
  • производство вооружений;
  • энергетика и крупные инфраструктурные объекты.

Во многих случаях, когда необходимо обеспечить ограничение предельной мощности, используют предохранительные кулачковые муфты. Они применяются также там, где необходимо исключить передачу момента вращения в обратном направлении.

Кулачковые муфты с механическим приводом применяются большей частью в небольших станках настольного класса. Более сложные и масштабные агрегаты снабжаются гидравлическим или электромагнитным приводом и управляются от централизованной системы автоматики.

Жесткие кулачковые муфты используются в случае небольших оборотов и высоких передаваемых мощностей. При средних и высоких оборотах применяют устройства с упругим демпфирующим элементом.

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

  1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
  2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
  3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

  1. Контактные.
  2. Тормозные.
  3. Бесконтактные.

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

  1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
  2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
  3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение

Именно поэтому нужно уделять внимание следующим дефектам:

  1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
  2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
  3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

  1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
  2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
  3. Муфта сцепления электромагнитная.

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

  1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
  2. Классификация проводится и по режиму включения: непостоянные и постоянные.
  3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
  4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
