Кромкообрезной станок предназначен для снятия кромки с поверхности деревянных брусков и досок. Эту операцию можно делать на обыкновенной ленточной пиле. Но при этом сложно добиться точности обработки и создания изделия с требуемыми параметрами геометрии.

Конструкция кромкообрезного станка

Кромкообрезной станок с двумя пилами

Прежде чем начать делать кромочник своими руками необходимо ознакомиться со спецификой его компоновки и конструкции. Это деревообрабатывающее оборудование является обязательным для комплектации специализированных производственных линий и предназначено для предварительной обработки пиломатериалов перед их шлифовкой.

Кромкообрезные станки имеют стандартную комплектацию. Они состоят из рамы, которая выполняет две функции. На ней располагаются механизмы для распиловки, а также она может служить конвейером для подачи заготовок. Альтернативным вариантом является жесткая фиксация деревянной детали на поверхности рабочей рамы.

В зависимости от конструктивных особенностей различают следующие типы деревообрабатывающих кромкообрезных станков:

• способ подачи материалов – ручной, автоматически или полуавтоматический. Ручные модели отличаются простотой конструкции, но при этом имеют небольшой показатель производительности. Они являются оптимальным вариантом для самостоятельного изготовления;
• по количеству пильных дисков – одно и двухпильные. Первые предназначены для односторонней обработки и используются крайне редко. Оптимальный результат достигается после применения двухпильных моделей, так как обрезка происходит одновременно по двум краям заготовки;
• подвижная или стационарная каретка с пильными дисками. Для изготовления самодельного деревообрабатывающего оборудования рекомендуется делать подкожную каретку. Это позволит контролировать процесс обработки. Но заводские модели делаются с неподвижной кареткой. Это способствует повышению производительности.

Дополнительно в ручном деревообрабатывающем станке можно предусмотреть систему удаления продуктов реза — стружки и древесной пыли. Для этого можно использовать стандартный стружкопылесос или его аналог.

Оптимальная мощность силовой установки должна составлять от 4 кВт и более. Это необходимо для одновременной обработки заготовок с помощью ручного двухпильного деревообрабатывающего станка.

Рекомендации по самостоятельному изготовлению

Общая схема кромкообрезного станка

На первом этапе необходимо составить схему конструкции оборудования. Она должна включать точный чертеж, на котором указывается расположение и основные характеристики составляющих элементов. Без этого сделать качественный и надежный кромкообрезной станок будет невозможно.

Оптимальным вариантом для самостоятельного изготовления будет конструкция с подвижной кареткой. Для ее реализации можно использовать двухпильный или четырехпильный режущий блок, управляемый ручным механизмом. Последние кромкообрезные станки будут способны за один проход формировать две заготовки. Но при этом для их работы потребуется мощная силовая установка.

Конструктивные элементы ручного деревообрабатывающего оборудования:

• опорная рама. На ней будет фиксироваться заготовка. Ее лучше всего сделать сварную из профильных труб квадратного сечения. Верхние будут предназначены для перемещения каретки. Между боковыми станками крепятся роликовые направляющие. С их помощью можно подавать заготовки с большой массой. Для фиксации деревянных деталей можно использовать струбцины или устройства, аналогичные им;
• подвижная каретка. На ней устанавливают силовой агрегат, который соединяется с приводным валом с помощью ременной передачи. Для монтажа дисков следует изготовить специальный вал с возможностью изменения положения дисков. Перемещение каретки по направляющим рамы осуществляется с помощью колес.

Дополнительно следует предусмотреть подъемный блок для регулировки глубины пропила. Таким образом можно значительно увеличить максимальную толщину заготовки.

Блок управления должен располагаться в боковой части оборудования. Для повышения безопасности эксплуатации деревообрабатывающего станка необходимо на каретку установить щиток. Так можно избежать попадание стружки в электродвигатель.

Особенности работы

Если на кромкообрезной станок установлен однопильный узел, то обрезают сначала одну сторону доски, а вторую – обратным ходом. Такой вариант пригоден при малых объемах переработки. Сократить время и затраты может станок кромкообрезной многопильный, имеющий, при необходимости, до 14 одновременно работающих пил. Раскрой выполняется за 1 проход каретки.

Дисковые пилы на кромкообрезной станок тайга устанавливаются с вращением в противоположные стороны.

Регулируют двухпильный (и более) кромкообрезной станок, выставляя зазор между режущими дисками, вручную. Более поздние модели двухпильных кромкообрезных станков оснащены электронным управлением, механически перенастраивать станок своими руками нет необходимости. Скорость вращения меняется переключателем, применяется лазерная линейка для точного расположения доски на столе.

Принцип обрезки кромки

Обслуживание этого вида оборудования при их работе производят 2 человека.

Принцип работы кромкооблицовочного станка и некоторые варианты устройства

Данный аппарат широко используется как в частных мастерских, так и в промышленных масштабах. В качестве рабочего материала для украшения деревянных изделий можно использовать:

Типичная ширина облицовки составляет приблизительно 2-5 сантиметров, а толщина может варьироваться в пределах 0,4-3 миллиметра.

Далее к устройству подносится нужная деревянная деталь и по ее кромке приклеивается подготовленная лента. Происходит это очень просто – нужно всего лишь провести аппарат вдоль дерева, слегка его прижимая.

Конечно, если речь идет о том, чтобы сделать кромкооблицовочный станок своими руками, то он вряд ли будет некоторые продвинутые функции заводского изделия, к примеру, прогрев клея. Хотя вполне несложно организовать даже и этот механизм – просто понадобится немного больше терпения и времени.

Что касается разновидностей рассматриваемого аппарата, то выделяют такие варианты:

• Для работы с криволинейной кромкой. Обычно здесь используется ручная подача материала, так как мастеру нужно вовремя подстраиваться под очередной изгиб на детали и спешить за автоматической лентой точно не получится.
• Для прямолинейной обработки. Такие изделия, как правило, имеют автоматическую подачу. Именно они чаще всего используются на массовом производстве мебели или других вещей из древесины.

Устройство станка

Особенностью конструкции данной техники является выполнение ею трех операций – окончательной отделки, нанесение пленки декорирующего материала и приклеивания его к основе детали. При этом оборудование должно обеспечивать не только отсутствие радиального биения выглаживающей фрезы, но и достаточно прочный прижим клеящей ленты. Для этого применяются специальные термические клеи, физико-механические свойства которых определяются температурой. Динамика образования и качество кромки определяется строгим соблюдением температурного режима и технологии приклеивания.

Схема кромочника зависит от следующих факторов:

• Вида материала.
• Толщины.
• Формы (полоса или лента).
• Габаритных размеров и конфигурации кромки.
• Материала и высоты основной детали.

Для производства кромки в составе кромкооблицовочного станка необходимо сделать следующие узлы:

• Кассета для подачи ленты;
• Направляющие и подающие ролики;
• Отрезной нож;
• Ванна с клеевым раствором;
• Опорный ролик.
• Прижимное устройство.

Рабочий цикл формирования кромки включает в себя подачу роликами клеящей ленты, ее отрезку (с необходимым припуском) скошенными ножами, нанесение клея на поверхность кромки, прижим к ней ленты и последующее высушивание зоны склеивания.

В станке, сборку которого предстоит проводить своими руками, желательно предусмотреть также фрезерный модуль, при помощи которого будут удаляться свесы использованного облицовочного материала.

Изготовление такого оборудования своими руками сложно. Для многих подходящим выходом из ситуации станет сборка станка с ручной подачей кромочных материалов. Для такого станка необходимо сделать стол из толстого текстолита, где будут монтироваться бобина с клеящей лентой и подающими роликами, разрезающие ножи, прижим и торцовочная головка. Если предусмотреть стол на клиноподобном основании, то установку можно использовать для фигурных кромок, составляющих с исходной поверхностью детали угол, отличный от 900. Придется также использовать для облицовки только рулонный сортамент кромочного материала с уже нанесенной полоской клеевого состава.

Последовательность изготовления и сборки кромочника

В качестве устройства для подогрева поверхности пленки подойдет любой мощный ( не менее 850 Вт) фен, а для привода прижимных и подающих роликов обычно используют ручной инструмент – электродрель или универсальную шлифовальную машину. Для механизма привода передвижения заготовки по столу можно применить кривошипно-шатунный механизм как одну из запчастей от ножной швейной машины.

Сложнее всего изготовить механизм отрезания ленты. Конечно, можно ориентироваться на определенную ширину кромки, согласуя с ней размеры ленты, так и поступают при ограниченных объемах использования устройства. В более сложных ситуациях придется подобрать подходящий по характеристикам и схеме зубчатый редуктор, выходной вал которого присоединяется к валу привода перемещения. В этом случае рез ленты будет происходить синхронно с ее перемещением, что обеспечит более качественное разделение материала.

Высоту верстака, на котором предстоит установка станины кромочника, необходимо согласовать с габаритами ножного привода механизма подачи.

При описанной компоновке оператору необходимо включить фен (он должен предварительно прогреться до необходимой температуры), заправить начальный конец ленты в подающие ролики, подать заготовку в зону кромкообразования, вручную прижать ленту к заготовке, подвести фен в нужное место, и выдержать стык до полной готовности. Затем включить фрезерную головку, смонтированную на шпинделе дрели, и обрезать остатки клеящего материала.

Поскольку в кромкооблицовочном станке своими руками применяется приводная электрическая техника, при его применении следует использовать элементарные правила безопасности:

• Не направлять струю воздуха из фена на токопроводящие кабели;
• Не допускать попадания частиц от свесов на подвижные части наклонных ножей;
• Своевременно отключать фрезерный модуль, учитывая, что бытовые дрели не имеют тормоза экстренной остановки привода;
• Соотносить размеры, указанные на чертежах, с собственными потребностями.

Как и любой самодельный инструмент, готовый кромочник необходимо проверить по фактическим параметрам движения всех модулей, и только после этого своими силами выполнить пробное кромкование.

Кромкообрезной станок своими руками чертежи

В зависимости от целевого назначения, места установки кромкообрезной деревообрабатывающий станок может сочетать в себе такие конструктивные решения:

• двигатель внутреннего сгорания или электрический;
• каретка с режущими элементами приводится в движение автоматически/вручную;
• число пил, делающих одновременный рез (1, 2, 3…).

Общими для кромкообрезного станка являются рама с направляющими для передвижения каретки, зажимами – фиксаторами для заготовки, блок управления, в дополнительной комплектации — лазерная линейка, упрощающая операции по позиционированию.

Модели для промышленного производства отличаются автоматическим устройством подачи древесины под неподвижную каретку. Их снабжают системами удаления опилок, пыли, отходов.

Особенности работы

Если на кромкообрезной станок установлен однопильный узел, то обрезают сначала одну сторону доски, а вторую – обратным ходом. Такой вариант пригоден при малых объемах переработки. Сократить время и затраты может станок кромкообрезной многопильный, имеющий, при необходимости, до 14 одновременно работающих пил. Раскрой выполняется за 1 проход каретки.

Дисковые пилы на кромкообрезной станок тайга устанавливаются с вращением в противоположные стороны.

Регулируют двухпильный (и более) кромкообрезной станок, выставляя зазор между режущими дисками, вручную. Более поздние модели двухпильных кромкообрезных станков оснащены электронным управлением, механически перенастраивать станок своими руками нет необходимости. Скорость вращения меняется переключателем, применяется лазерная линейка для точного расположения доски на столе.

Принцип обрезки кромки

Обслуживание этого вида оборудования при их работе производят 2 человека.

Как изготовить ручной станок

Самостоятельно сделать кромкообрезной станок можно после некоторой предварительной подготовки. Необходимо определить основные параметры будущего оборудования, разработать чертежи кромкообрезного станка, предусмотреть основную и вспомогательную оснастку. Полезно учесть технические решения стандартных аналогов известных производителей. Каждый самодельный вариант находит более широкое применение, если унифицирован по сырью, продукции.

Исходными данными могут послужить технические характеристики установок тайга:

• двигатель мощностью от 5,5 квт у однопильного к1 до 15 квт у двухпильного к-2м;
• дисковые пилы ø 450 – 500 мм;
• частота вращения – 3000 об/мин;
• регулируемое расстояния между пил 50 – 340 мм;
• глубина пропила 85 – 105 мм;
• допустимый габарит досок 6,5 × 0,6 м.

Станина для размещения заготовки сваривается из швеллера под габарит заготовок внутри прохода режущего органа. Главный критерий – устойчивость, отсутствие вибраций при работе. Высота 1 м. По продольным сторонам навариваются направляющие для роликов каретки.

Самодельный агрегат лучше делать с подвижным пильным узлом. Это позволит контролировать скорость подачи и качество реза, уменьшит брак.

Подвижную часть собираем из 2х П-образных стоек, соединенных перекладиной. Это каркас для навески кромкообрезных пил с приводом.

Чистоту реза можно повысить, установив повышающую передачу до 5000 об/мин. Двигатель на самодельный режущий узел берут от 4 кВт (однопильный) и выше, Ø диска у кромкообрезного станка однопильного – от 250 мм.

С увеличением количества дисков повышается производительность. Кромкообрезной трехпильный агрегат позволит эффективно нарезать брус, штапик, рейку с минимумом затрат.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Кромкообрезные станки: двухпильные, однопильные

Любое деревообрабатывающее предприятие от малого до большого сталкивается с проблемой большого количества отходов при обработке бревен. Пилорамный станок производит грубую обрезку бревна, обрезая его до бруса с квадратным сечением, а затем, в случае необходимости, распуская на бруски или обрезную доску нужных размеров. Производить обработку скругленных отходов на пилораме не рационально.

Кромкообрезной станок по дереву

Однако эти отходы могут приносить много пользы и дополнительную прибыль. Из них изготавливается обрезная доска небольшой толщины, штапик и много других полезных изделий. Именно для этого на каждом деревообрабатывающем предприятии устанавливают кромкообрезной станок.

Кромкообрезные станки

Толщина заготовки: 110 мм

Скорость подачи: 80 м/мин

Мощность: 37 кВт

Толщина заготовки: 110 мм

Скорость подачи: 50 м/мин

Мощность: 15 / 22 / 37 кВт

Толщина заготовки: 110 мм

Скорость подачи: 30 м/мин

Мощность: 22 / 30 кВт

Толщина заготовки: 160 мм

Скорость подачи: 30 м/мин

Мощность: 37 / 55 / 75 кВт

Толщина заготовки: 110 мм

Скорость подачи: 50 м/мин

Мощность: 15 / 22 / 37 кВт

Толщина заготовки: 80 мм

Скорость подачи: 15 м/мин

Мощность: 7 / 9,4 / 10,4 кВт

Толщина заготовки: 70 мм

Скорость подачи: 30 м/мин

Мощность: 23,5 кВт

Толщина заготовки: 80; 110 мм

Скорость подачи: ручная

Мощность: 11; 15 кВт

Толщина заготовки: 100 / 120 мм

Скорость подачи: 65 м/мин

Мощность: 22 / 30 кВт

Вес: 2200; 3200 кг

Толщина заготовки: 60; 120 мм

Скорость подачи: 11 — 38 м/мин

Мощность: 11,5; 15,5 кВт

Толщина заготовки: 50 мм

Скорость подачи: 3,6 м/мин

Мощность: 7,8 кВт

Толщина заготовки: 125; 160 мм

Скорость подачи: 90 м/мин

Мощность: 55 / 75 кВт

Вес: 1350; 1400; 1550 кг

Для изготовления обрезной доски заданного сечения из не обрезной доски используется кромкообрезной станок. Основная задача – обрезка кромок дисковыми пилами. Использование дисковых пил позволяет получить пиломатериал с заданными геометрическими параметрами. Без него не обходится ни один лесопильных цех, нацеленный на рост производительности, ассортимента и качества товара, а также – специализированные предприятия по выпуску узкого ассортимента пиломатериалов.

Процесс изготовления

Сначала изготавливаем крепкую и надежную станину. Для этого этапа подойдут швеллера из металла. Предварительно их необходимо очистить от ржавчины и повреждений. Если в качестве примера взять габариты станка с габаритами 6,5/2,5/,1,0 метра, потребуется сварить раму соответствующих размеров и приспособить к ней устойчивые ножки.

Затем выполняем такие манипуляции:

1. В верхней части рамки привариваются уголки по продольным сторонам, которые будут служить для перемещения рабочей каретки.
2. Затем делается паз для монтажа валов.
3. В виде буквы «П» свариваются между собой швеллера, служащие основой для самой каретки.
4. Крепится при помощи сварки поперечная перекладина, предназначенная для перемещения пилы.
5. Производится установка мотора. Здесь необходимо быть особо внимательным. Следует учитывать, что для обеспечения корректной работы оборудования с диском диаметром 250 миллиметров подойдет двигатель, обеспечивающий скорость оборотов не менее пяти тысяч вращений в минуту.

Устройство

Рассматриваемое деревообрабатывающее устройство может иметь одну или две пилы. На первом варианте допускается делать не более одного прореза за проход. Затем обрабатываемую деталь необходимо перевернуть.

Станок кромкообрезной ЦОД-450 двухпильный позволяет обрезать заготовку с двух сторон за один проход. Одна операция дает возможность порезать шалевку сразу на доски или бруски нужного размера. Любой станок оборудован станиной, площадкой для размещения обрабатываемой детали, а также моторной каретки, приводящей в движение дисковые пилы. Такая конструкция позволяет распиливать заготовки разной длины и ширины, что сокращает число отходов.

Как сделать станок своими руками?

Двухпильное устройство вряд ли получится создать собственноручно. Да он и не нужен для бытового использования. Для любительской мастерской вполне подойдет самодельный однопильный кромкообрезной станок. Создание подобного устройства получится довольно дорогим. Для того, чтобы создать кромкообрезной станок, вам понадобится:

• металлические трубы, швеллеры и уголки
• электрический мотор
• валы, например, от сельхозтехники
• дисковая пила
• инструменты для работы с металлом, такие как болгарка, дрель, сварочный аппарат
• соединительные элементы – болты, гайки, стяжки.

Первым делом необходимо создать крепкую, надежную, устойчивую станину. Некачественная станина станет причиной появления вибраций, вследствие чего появляются кривые пропилы и портится пила. Лучше всего создать станину из металлических швеллеров. К сваренной из них раме необходимо приварить ножки. После этого стоит к верху рамы по продольным сторонам приварить уголки и сделать паз для монтажа валов, по которым будет двигаться режущая каретка.

В форме буквы «П» нужно сварить металлические швеллера для формирования каретки. Далее нужно приварить поперечную перекладину, по которой будет двигаться пила. Следующим этапом является монтаж силового агрегата. Его выбирать нужно очень ответственно. Если вы решили использовать дисковую пилу диаметром 250 мм, то вам нужно купить мотор, которые сможет обеспечить скорость вращения не менее 5000 оборотов в минуту.

После этого укрепите мотор на станине таким образом, чтобы он вращал пилу в параллельном направлении к продольным осям станины.

В процессе создания агрегата соблюдайте все правила безопасности и не забывайте об индивидуальной защите.

Таблица технических характеристик

Параметры / Модель	СКР 1	СКР 1 ДВС	СКР 5	СКР 7	СКР 2	СКР 6
Максимальная ширина заготовки, мм	700
Мощность электродвигателя, кВт / л.с.	7,5	13 л.с.	5,5	7,5	2х5,5	2х7,5
Диаметр дисковой пилы, мм	350	450	500	450	500
Количество пил, шт	1*	1	1	2
Размер исходной доски:
Длина, мм	1000- 6000
Толщина, мм	80	65	100	65	100
Ширина, мм	500	10-600	50-600
Габаритные размеры:
Длина направляющих, мм	8000
Ширина, мм	1400
Высота, мм	1650
Масса, кг	300	320	350	400
Дополнительная комплектация:
Заточной станок для дисковых пил	+
Дисковые пилы	+
Рольганги	+

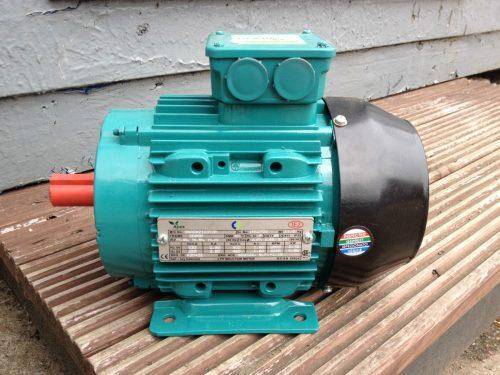

Двигатель

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

https://youtube.com/watch?v=Eg-brOFrU3M

Кромочный станок своими руками

Устройства заводского изготовления отличаются высокой стоимостью, потому для небольшой домашней мастерской целесообразно изготовить станок собственноручно. Кромкоклеечный станок, изготовленный своими руками, будет заметно уступать покупным аналогам по мощности и производительности, но он с легкостью справится с объемом работы в домашней мастерской начинающего мебельщика.

Планируя изготовить подобный кромочный агрегат собственноручно, стоит трезво оценивать свои силы. Кромкооблицовочный станок – устройство повышенной опасности, и от качества его сборки зависит безопасность оператора

Важно понимать, что рабочие органы станка разогреваются до очень высоких температур. Пользуясь им, надо быть осторожным и соблюдать правила техники безопасности

Элементы конструкции

Устройства данного типа используются на различных производствах, при этом имеют разную конструкцию. В общем случае самодельный станок должен включать в себя:

• устойчивую станину и удобный стол;
• узел подачи и центровки ленты;
• нагреватель с системой контроля температуры;
• термостойкие направляющие;
• систему обрезки излишков кромки;
• полировочный модуль.

Совокупность всех этих узлов являет собой достаточно сложное устройство, потому для домашнего использования можно ограничиться более простой конструкцией. В самодельном кромочном станке можно обойтись без излишней автоматики, оставив лишь приспособление, подающее ленту, и устройство ее нагрева. При этом придется использовать ленту с заранее нанесенным клеевым составом, что несколько дороже, но при этом удастся сэкономить на сложных составляющих станка.

Правильно изготовленное данное устройство можно использовать в качестве станка для кромления досок, фанеры, древесных плит и другого подобного материала. Станок будет иметь простую конструкцию, для его сознания не потребуются дорогостоящие узлы и агрегаты.

Порядок сборки

Прежде всего, необходима столешница из текстолита или фанеры, оклеенной пластиком. На нее крепится горизонтальный упор, металлический угольник, к которому будет прижиматься обрабатываемая заготовка.

В качестве нагревательного элемента и одновременно прижима рационально использовать металлический ролик с подогревом от строительного фена. В месте выхода ролика в направляющем угольнике предусмотрен вырез. Часть угольника за роликом можно оклеить мягким материалом, войлоком или сукном, который послужит для полировки.

Собственно, станок готов. Надо только вкрутить в столешницу штырь, который станет осью рулона, вывести конец ленты в рабочую зону, включить фен и дождаться, пока он разогреет валик. Далее торец обрабатываемой детали подводится к горизонтальному упору и можно клеить начало ленты. Заготовку двигают вдоль направляющей, при этом надо стараться не перегреть ленту, но и обеспечить максимальную прочность соединения.

Уход за кромочным станком

Неважно, используется ли заводское оборудование или изготовленный своими руками простенький станок, необходимо соблюдать меры безопасности при работе с ним и обеспечить своевременное его техническое обслуживание. Есть несколько важных правил, игнорирование которых может привести к выходу устройства из строя или к травме оператора

1. Перед началом работы обязательно изучить устройство и принцип действия кромочного станка, расположение органов управления.
2. Прежде чем включать устройство, необходимо удостовериться в целостности питающих кабелей и защитных механизмов.
3. Не допускать попадания в рабочую зону масла, воды и прочих жидкостей.
4. Содержать рабочее место в чистоте.
5. Подвижные детали устройства должны быть смазаны с использованием рекомендуемых материалов.
6. В процессе работы необходимо контролировать температуру прижимного ролика, не допускать перегрева, пригорания клеевого состава.
7. Если в ходе эксплуатации заводского оборудования возникли сложности, не стоит пытаться исправить их самостоятельно, надо обращаться за помощью к специалистам.

Времена меняются, технологии заметно облегчают жизнь домашнему умельцу. Сейчас делать мебель самому просто как никогда, надо лишь немного инструмента и оборудования. Тем, у кого возникло желание попробовать себя в качестве мебельщика, вряд ли удастся обойтись без этого полезного приспособления. Для начала стоит изготовить простенькое устройство, попробовать себя в новом качестве, а там и задуматься о покупке полноценного заводского оборудования.

Какой распиловочный станок выбрать для домашней мастерской

Если вы пришли к необходимости приобрести собственную циркулярную пилу, то еще до похода в магазин должны определить критерии, которым она будет соответствовать. Их немного, но каждый из них требует отдельного рассмотрения.

Мобильный или стационарный распиловочный станок

Первое, что вы должны решить перед покупкой, стационарная или мобильная пила подойдет для вашей мастерской. Стационарные модели устанавливаются в достаточно просторных помещениях с возможностью подхода к столу с любой стороны. Их обычно можно дооснастить фрезерным модулем. Они лучше других приспособлены к работе с крупными заготовками и выполнению большого количества однотипных операций. Такое оборудование дороже стоит, но быстро окупается при массовом выпуске столярной продукции.

Стационарный распиловочный станок.

Преимуществами мобильного станка являются компактность, возможность быстро убрать его из рабочей зоны и вернуть при необходимости на место, перевезти на время на дачу или одолжить товарищу. Их часто приобретают бригады с выездным характером работы. Эти модели обычно дешевле, менее производительны, но удобны при обращении с не самыми габаритными деталями.

Мобильный распиловочный станок.

Материал стола пильного станка

Если вы приобретаете уже готовый пильный станок, то он будет оснащен штатным столом, обеспечивающим удобство расположения заготовки. Материал должен быть прочным, абсолютно ровным и устойчивым к механическому воздействию. Есть несколько вариантов.

Штампованный – стальной или алюминиевый

Рабочие столы из стали и алюминия достаточно просты в изготовлении, поэтому модели с подобной оснасткой имеют доступную стоимость. Качественная сталь легко выдерживает высокие динамические нагрузки, чем не могут похвастать изделия из алюминия и его сплавов.

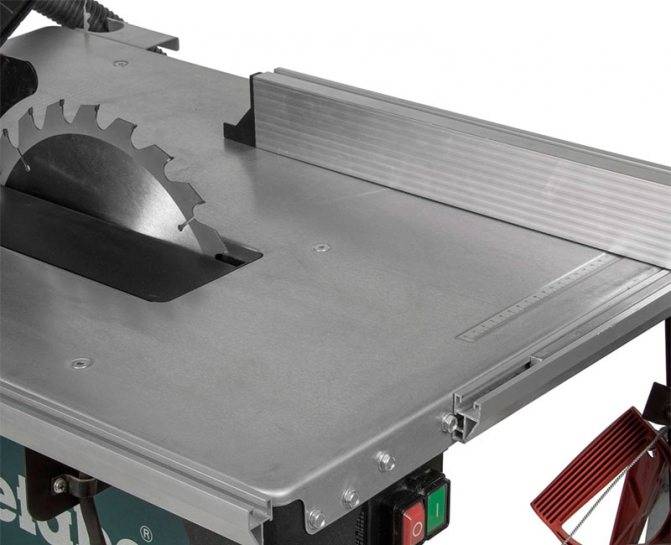

Стальной стол распиловочного станка.

Как изготовить ручной станок

Самостоятельно сделать кромкообрезной станок можно после некоторой предварительной подготовки. Необходимо определить основные параметры будущего оборудования, разработать чертежи кромкообрезного станка, предусмотреть основную и вспомогательную оснастку. Полезно учесть технические решения стандартных аналогов известных производителей. Каждый самодельный вариант находит более широкое применение, если унифицирован по сырью, продукции.

Исходными данными могут послужить технические характеристики установок тайга:

• двигатель мощностью от 5,5 квт у однопильного к1 до 15 квт у двухпильного к-2м;
• дисковые пилы ø 450 – 500 мм;
• частота вращения – 3000 об/мин;
• регулируемое расстояния между пил 50 – 340 мм;
• глубина пропила 85 – 105 мм;
• допустимый габарит досок 6,5 × 0,6 м.

Станина для размещения заготовки сваривается из швеллера под габарит заготовок внутри прохода режущего органа. Главный критерий – устойчивость, отсутствие вибраций при работе. Высота 1 м. По продольным сторонам навариваются направляющие для роликов каретки.

Советы по комплектации оборудования

Для упущения конструкции на самодельный кромкообрезной станок можно монтировать две силовые установки. Это даст возможность не делать систему ременной передачи, что значительно облегчит процесс изготовления.

Для перемещения каретки по направляющим можно сделать длинную рукоять. Рядом с ней обычно располагаются кнопки активации/деактивации электродвигателей. Это даст возможность контролировать процесс обработки с безопасного расстояния.

Кроме этого на кромкообрезные станки можно установить следующие дополнительные компоненты:

• линейку;
• указатель глубины пропила;
• защитный механизм, предотвращающий перегрев двигателей.

Чаще всего для изготовления подобного применяются подручные комплектующие. Поэтому дать четкие рекомендации по сборке невозможно. Технология напрямую зависит от характеристик составных элементов.

Для примера можно посмотреть конструкцию и работу самодельного деревообрабатывающего кромкообрезного устройства:
