Короб для вытяжки: технические характеристики и дизайнерские идеи

Предназначение вентиляционных коробов на кухне

Как обязательный элемент безопасного проживания, в проектировку дома, входит разводка системы вентиляции. Это устройство, расположенное на кухне, позволяет осуществлять постоянный воздухообмен в помещении, т.е. удаление загрязненного, влажного, перегретого воздуха, который образуется в процессе готовки.

Вентиляционный канал выполняет свои функции лишь в том случае, если его конструкция целостна

Столкнувшись с коробом на входе в комнату, не спешите расстраиваться, и ни в коем случае не принимайте решения о его демонтаже. В первую очередь хорошая вентиляция кухни это- ваша безопасность и здоровье!

Габариты изделия

Встроенная вытяжка — типовое изделие с разными габаритами и соответствующими параметрами. При определении размеров на первый план выходит ширина устройства — стандарт, который задается производителем. Так, у компактных встраиваемых моделей этот параметр равен 50 см. Обычно данному размеру соответствуют выдвижные, телескопические и прочие вытяжки с рециркуляционной системой очистки воздуха, обладающие относительно небольшими габаритами и невысокой производительностью.

Сфера применения мебельных гвоздей, разновидности по форме, размеру

Полноформатные вытяжки имеют ширину 60 см. К этой категории относится большинство купольных моделей, подключаемых к вентиляции. Подобные устройства обладают наиболее высокими показателями производительности, подходят для просторных кухонь.

При выборе модели необходимого размера следует обращать внимание на габаритные характеристики шкафа для вытяжки. Он должен соответствовать выбранной технике по ширине, длине и высоте

Кроме этого, такое требование актуально для купольных вытяжек. Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

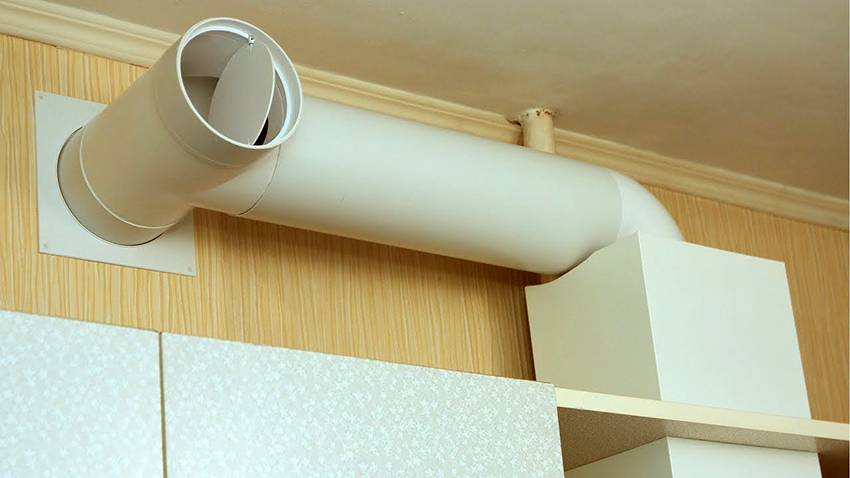

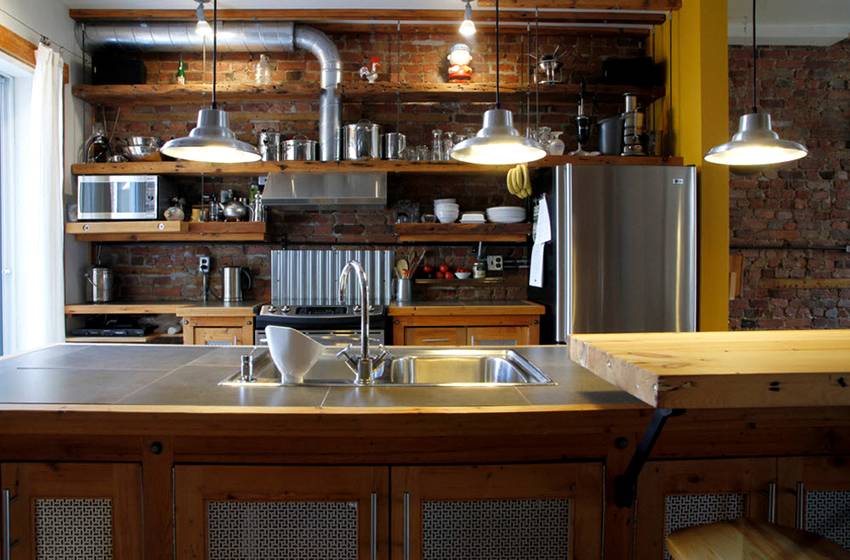

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Преимущества и недостатки

В сравнении другими материалами пластиковые изделия обладают следующими плюсами:

  1. Низкая цена.
  2. Простота монтажа.
  3. Сборная конструкция со стыковой системой.
  4. Хорошие аэродинамические свойства.
  5. Нет гула (железные конструкции сильно гудят).
  6. Не ржавеют.

Из недостатков можно отметить:

  1. Горючесть. При возгорании появляется едкий дым. Нарушается целостность конструкции и вредные газы быстро распространяются по всему помещению.
  2. Электризация. Из-за постоянного движения пластмасса накапливает статический заряд и притягивает пыль. Это повышает уровень пожароопасности.

Главная проблема – высокий риск возгорания. Из-за этого по требованиям СНиП запрещено монтировать пластмассовую вентиляцию в крупных строениях и подполом. В случае пожара пластик расплавится, а едкий дым по воздушным каналам распространится по всем помещениям.


Пластмасса легко загорается, поэтому запрещена и не используется в вентиляции крупных зданий Источник cs.aviarydecor.com

Воздуховод для вытяжки на кухне: правильное месторасположение

Венткороб в помещении кухни – предмет важный во всех отношениях, поэтому его эксплуатацию стоит рассматривать в двух направлениях:

  • техническая функциональность, создающая в помещении микроклимат путем отвода воздуха, загрязненного парами, гарью и жировыми частицами;
  • дизайнерская функциональность, которая заключается в наполнении интерьера эстетичностью и оригинальностью.

Условия, необходимые для хорошей работы вентиляционной системы, взаимосвязаны, и решать проблему их создания необходимо только в комплексе. Чтобы обеспечить дизайнерские требования, нужно выбрать подходящую форму, размеры, цвет и т. д. Однако сделать оптимальный выбор можно только с учетом месторасположения, которое обеспечивает правильное подключение. Если венткороб нужно будет тянуть через всю кухню, невозможно сохранить эстетичность и обеспечить достаточную интенсивность вытягивания воздушных потоков, причем оказывается задействованной довольно обширная часть кухонного пространства. Определять месторасположение воздухоотвода необходимо в зависимости от условий:

  • места прохождения общей вентиляционной шахты;
  • технических характеристик вытяжки;
  • планировки и способа меблировки комнаты.

Схема с расположением короба: 1 – за подвесным потолком; 2 – над настенными шкафами

Вытяжка всегда устанавливается над варочной поверхностью. Иногда бывает сложно найти компромисс между удобным расположением места готовки и соблюдением технических требований для нормального функционирования воздухоотвода. Потребительские характеристики вытяжки не теряются, если длина венткороба составляет 120-150 мм. Каждые последующие 50-70 мм уменьшают интенсивность прохождения воздуха на 10-12%.

Особенности вытяжки, встроенной в шкаф

Вытяжка скрывается за мебельным фасадом так, что снаружи ее практически не видно. Имеются и выдвижные модификации, которые полностью убираются вовнутрь кухонного шкафа в выключенном состоянии, и выдвигаются над варочной плитой – во включенном. Встроенные модели кухонных вытяжек позволяют эффективно очищать воздух, оставаясь при этом незаметными, не занимают лишнего пространства и не диссонируют с интерьером кухни.

Основная функция встроенной вытяжки – очищение воздуха от отработанных газов. Среди дополнительных функций, которыми снабжается встроенная вентиляционная техника – подсветка варочной поверхности, сенсорное и дистанционное управление, регулировка режимов работы.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Начать следует с того, зачем вообще нужен вентиляционный короб. Наличие воздуховода на кухне незаменимо, если только вы не фанат непрерывных генеральных уборок по отмываю жирного налета на всевозможных близких и удаленных от плиты плоскостях (для «любителей» перманентно наводить лоск на поверхности кухонного гарнитура и даже на натяжной потолок).

Все испарения и дымы нужно как можно оперативнее удалять с пространства кухни, какой бы ни был выбран вариант — финальная вытяжка через специализированную секцию в оконном проеме или выброс в вентиляционную шахту — во всех случаях потребуется прокладка вентиляционного канала.

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

  • затхлый воздух;
  • плесень и грибок на стенах;
  • скопление конденсата на окнах;
  • не удаляются запахи;
  • результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала

  • засорения канала;
  • уменьшения сечения воздухоотвода;
  • полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.

Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах

Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.

Демонтаж вентиляционных коробов, расценка в смете

Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.

В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.

Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:

Цена на демонтаж будет зависеть от объема выполняемых работ

  • если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
  • если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
  • если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
  • оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.

Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.

Материалы, используемые для изготовления коробов под вытяжку

Часть вытяжки, куда помещены двигатель, вентилятор и фильтры, всегда закрыта и имеет эстетичный вид. А вот что касается подключения к общему вентиляционному каналу или к выводу воздушных потоков наружу, то существуют модели, уже укомплектованные коробами, но встречаются и такие, которые нужно самостоятельно оснащать данными устройствами или изготавливать их.

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

Пластиковые короба для вытяжки недорого стоят и при этом долго служат

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

  • невысокая цена;
  • длительный срок эксплуатации;
  • технические качества изделия, обеспечивающие простоту эксплуатации;
  • низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

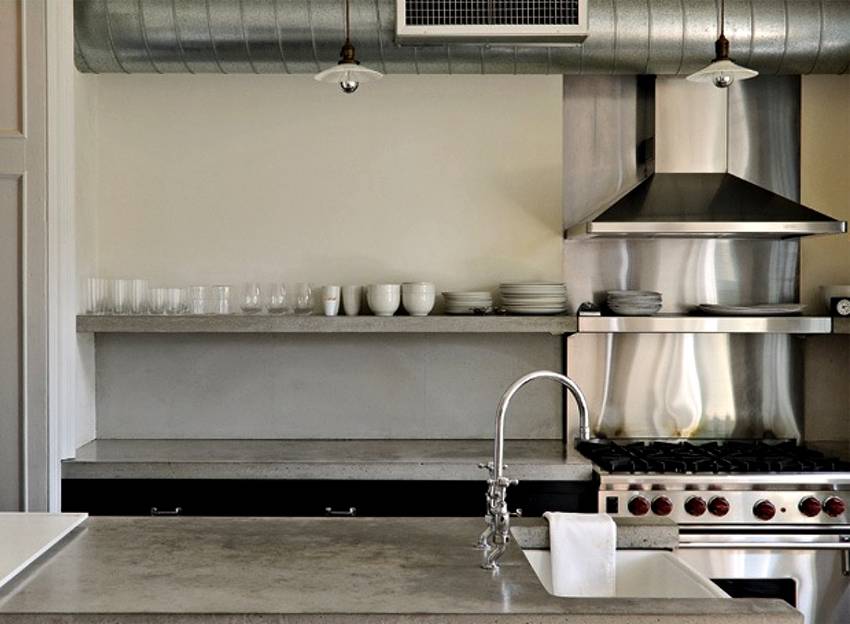

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

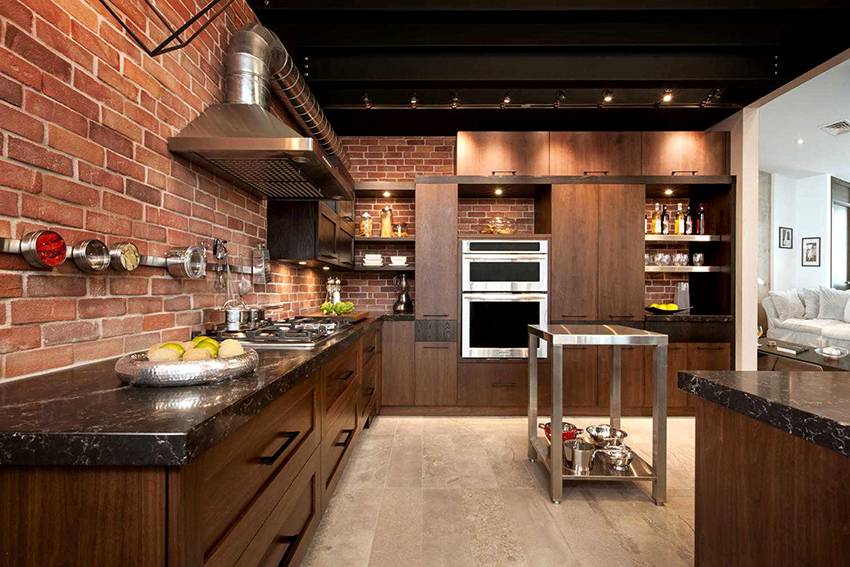

Короба для вытяжки из металла являются долговечными и практичными

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность

Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом

Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Чаще всего используются короба из нержавеющей или оцинкованной стали

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

  1. воздушный канал(круглый или прямоугольный);
  2. соединители;
  3. переходники;
  4. колено (поворот на 90 градусов);
  5. разветвители;
  6. накладки для стен (вставляется в стену и соединяется с каналом);
  7. держатели (для монтажа под потолок);
  8. защитные решетки.


Все детали соединяются последовательно, как в конструкторе. Источник dachnaideya.cx.ua Пластиковые элементы вентиляции собираются последовательно из небольших блоков в единую систему. Места скрепления изолируются специальным составом, иногда запаиваются. Это необходимо, чтобы не нарушать воздушный канал, любое незапланированное отверстие ухудшает скорость потока.

Варианты изготовления вытяжек для кухни своими руками

Изготовить вытяжку для кухни можно своими руками. Таким образом экономятся средства и воплощаются идеи, позволяющие создать идеальный вариант с учетом особенностей помещения. Рассмотрим каркасную модель. Необходимые материалы для ее изготовления:

  • профиль оцинкованный П-образный шириной 15 мм;
  • материал для отделки (пластик, фанера, ДСП, оцинкованный металл);
  • дюбели, анкерные болты;
  • трубы гофрированные пластиковые или металлические.

Алгоритм действий следующий

Для изготовления каркасного короба своими руками понадобится п-образный оцинкованный профиль

  • На потолке из профиля прикрепляется рамка размером 35х45 см.
  • Затем из того же профиля собирается рамка, соответствующая габаритам варочной поверхности. Одна сторона крепится к стене на уровне 70 см над уровнем плиты. Чтобы рамка не развалилась, под остальные стороны нужно подставить деревянные бруски.
  • Вертикально выставленными отрезками профиля соединяются верхняя (потолочная) и нижняя рамки. Получается прочная, жесткая конструкция.
  • Используя любой материал (по желанию или наличию), каркас обшивается.

Полезный совет! Изготавливая самостоятельно вытяжку, лучше располагать ее так, чтобы вентиляционное отверстие оказалось внутри каркаса. Тогда не будет необходимости дополнительно монтировать короб.

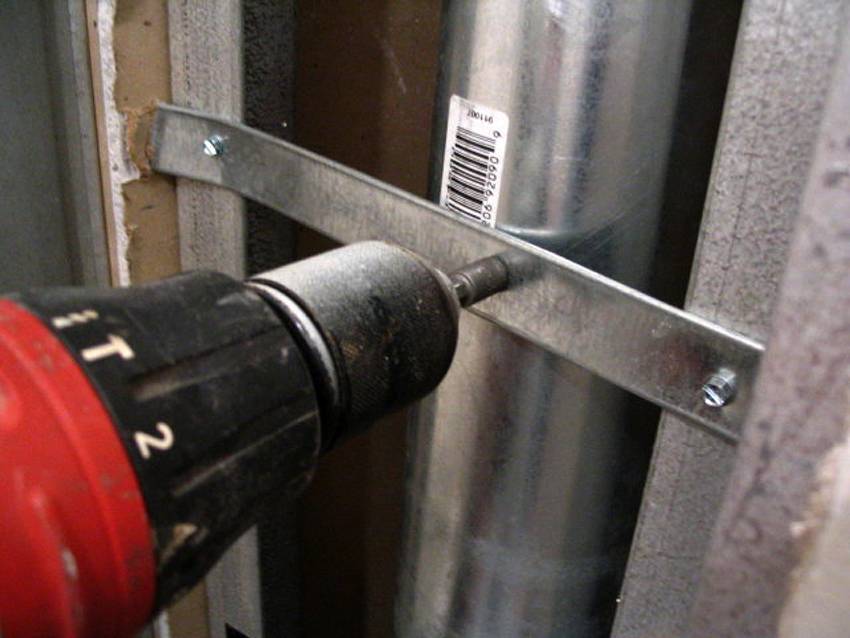

Можно изготовить своими руками и вытяжку из металла. Более всего для этой цели подойдут тонкие листы оцинковки. Заготовки для стенок следует вырезать с помощью ножниц по металлу, а в качестве соединения рекомендуется использовать специальный клей. Заднюю стенку конструкции нужно прикрепить к стене в нескольких местах, чтобы усилить жесткость.

Из листов оцинкованной стали можно сделать полноценную вытяжку

Аналогичными действиями можно сделать из оцинкованной стали вентиляционный короб. Необходимо только учитывать, что его обязательно следует оснастить смотровым люком, который также можно сконструировать из металлических фрагментов, а лучше купить готовую распашную дверцу. Она позволит осуществлять профилактику воздухоотвода без нарушения целостности конструкции короба.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

  • настенные – располагаются возле стены над варочной панелью или плитой;

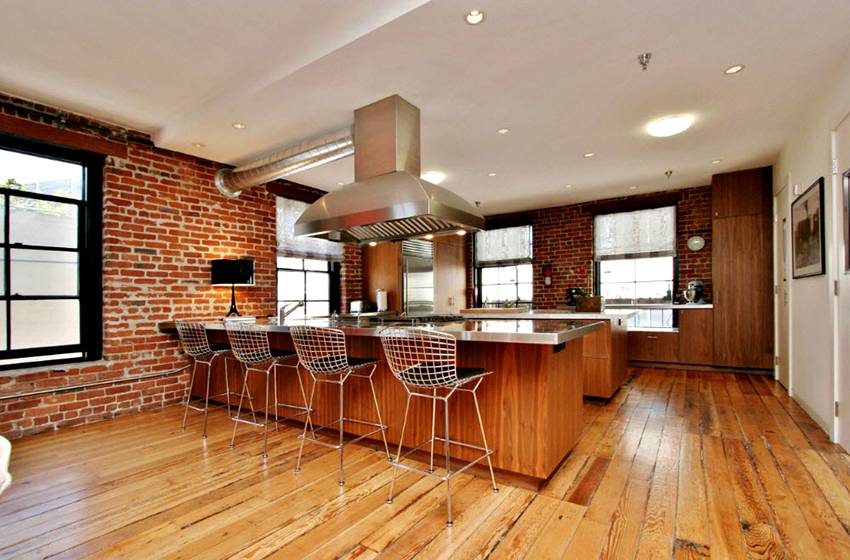

  • островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
  • встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
  • угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.
