Клапан сброса давления воздуха для компрессора: виды, принцип работы

Воздушные тормозные системы

Тормозные системы – еще одно, наряду с изготовлением ПЭТ-тары, применение сжатого воздуха, без которого повседневную жизнь было бы трудно представить.

Сжатый воздух обеспечивает, в частности, надежную остановку поездов и грузовых автомобилей. Выходного давления в 1 МПа достаточно для безотказного срабатывания тормоза. Сжатый воздух в подобных тормозных системах нагнетается в резервуар, после чего подается в пневматические контуры отдельных тормозов.

Необходимое давление в 1 МПа обеспечивается одноили двухступенчатыми компрессорами. Частота вращения – от средней до высокой (до 1 500 об/мин).

Цилиндры могут быть со смазкой или без нее («сухими»). Подобное применение предъявляет максимальные требования к надежности компрессора. При отказе компрессора во время движения необходима немедленная остановка поезда или грузовика по соображениям безопасности. Опыт показывает, что из компонентов компрессора наиболее высока вероятность отказа у клапана. Поэтому клапан должен иметь чрезвычайно прочную и надежную конструкцию.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
резиновое кольцо (5), установленное в верхней части клапана (6);
пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.

Обратный клапан работает по следующему принципу. При включении компрессора воздух, проходя через всасывающий клапан цилиндра, попадает в камеру сжатия, после чего выходит через выпускной клапан и поступает на входной штуцер обратника (7). При достижении определенного давления, клапан (6) вместе с резиновым кольцом поднимается и сжимает пружину (4). В результате открывается проход для воздуха. Воздух перемещается в полость корпуса (3) и далее – в выходной штуцер, соединенный с ресивером. После выключения агрегата клапан (6) под воздействием пружины и давления воздуха из ресивера возвращается на место и перекрывает впускное отверстие.

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

обычный штуцер или сгон с резьбой на 15;
штуцеры, которыми оснащаются шланги для подключения сантехнических устройств;
болт диаметром 3 мм и длиной 40–50 мм;
две гайки соответствующего диаметра;
кусочек резины, отрезанный от старой автомобильной камеры;
пружина, диаметр которой соответствует поперечному размеру болта;
стандартный набор слесарных инструментов.

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

Из металлического листа небольшой толщины вырезается прямоугольная пластинка, которая будет выступать в качестве ограничителя для болта, используемого для фиксации клапана. В средней части такой пластины просверливается отверстие, в которое должен свободно проходить болт.
На торцевой части штуцера-сгона выпиливается посадочное место, на которое будет опираться фиксирующая пластинка.
Из куска автомобильной камеры вырезается клапан соответствующего диаметра, в средней части которого выполняется отверстие под болт.
На болт надевается металлическая пластинка-фиксатор, пружина, а затем на его резьбовую часть накручивается гайка, надевается резиновый клапан, который через шайбу фиксируется второй гайкой.
Собранная конструкция вставляется в штуцер-сгон и фиксируется с двух сторон гайками, снятыми с сантехнического шланга.

Сообщества › Кулибин Club › Блог › самодельный клапан сброса избыточного давления

Комментарии 22

что-то упустил на видео и по моему самой важной части нет — из чего сделано и как соединены свечка и остальной корпус клапана?! втулка немного утапливается в свечу и сваривается. Болт надо законтрить

Чтоб от переизбытка чувств не начал раньше травить

Болт надо законтрить. Чтоб от переизбытка чувств не начал раньше травить.

я такой клапан приделаю в пневмо сигнал шооб не перекачивал и шоб не нагревался насос классно супер голова

Спасибо! прысни в него силиконовой смазкой или еще чем чтоб не было коррозии шарика!

ок это пока моя задумка вот вот скоро замутим просто гараж проблема

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

в баллончике с краской помница что то было!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый шарик при нагреве может сгореть ((((

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый при сварке вытечет как вода)

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

просто 100 рублей и никакого головняка

Силиконовая смазка в помощь! и на изготовление ушло не более 30 минут.

Источник

Применений много – решение одно

Рынок промышленного воздуха и многочисленные применения воздушных компрессоров служат постоянными источниками новых вызовов для компрессорной отрасли. Европейский рынок в целом насыщен, поэтому поставщикам таких компонентов, как клапаны, от которых серьезно зависит производительность оборудования, приходится думать, как обеспечить высокое качество по привлекательной цене. Выполнить это условие позволяет высокий уровень стандартизации компрессоров и отдельных компонентов. Вместо бесчисленных дорогостоящих специальных вариантов, создаваемых индивидуально, остается одно интегрированное решение. Инновационные разработки, направленные на повышение эффективности и надежности, а также унификация, самым действенным образом способствуют успешному будущему поршневых компрессоров в секторе промышленного воздуха.

Предохранительный клапан

Сбросной (другое название – предохранительный) клапан служит для аварийного стравливания давления и является конечным устройством, оберегающим подключенное к компрессору пневматическое оборудование от повреждений.

К разновидностям сбросного клапана специалисты относят также:

Несмотря на незначительные конструктивные отличия, их принцип работы идентичен предохранительному клапану.

Принцип действия предохранительного клапана

В компрессорном оборудовании, которое не предназначено для эксплуатации в промышленных условиях, установлены пружинные предохранительные клапаны. При работе такого компрессора в штатном режиме он закрыт (см. схему). При этом давление воздуха на его тарелку уравновешивается тарированной пружиной, препятствующей открыванию запорного механизма. При внезапном увеличении давления свыше установленного значения сила прижатия тарелки к соплу уменьшается, и клапан начинает открываться. При этом происходит сброс избыточного воздуха, после чего запорный механизм может вернуться на место.

Перепускной клапан

Перепускной (или переливной) клапан поддерживает давление рабочей среды на заданном уровне. Для этого через имеющееся ответвление осуществляется постоянный, а не однократный или периодический, как в предохранительном клапане, отвод излишнего количества рабочей среды (сжатый воздух, газ, жидкость), что и обеспечивает стабильность давления в системе. Такие клапаны используются, например, в турбокомпрессорах, установленных на автомобильных ДВС.

Разгрузочный клапан

Клапан разгрузочного действия обеспечивает стравливание сжатого воздуха, оставшегося в коллекторе между поршневым блоком и обратником, при остановке компрессора. При этом давление на выходе компрессора снижается до величины атмосферного. В общем случае наличие разгрузочного клапана дает возможность:

Кроме того, разгрузочный клапан используют в тех случаях, когда отсутствует возможность отключения механического привода подключенного пневмооборудования. Устанавливают его на выходе компрессора перед обратником.

Итак, чем производительнее и мощнее компрессорное оборудование, тем сложнее система клапанов. Самый простой клапан обратного действия для использования в бытовом компрессоре низкого давления можно изготовить своими силами. Но чтобы установка работала корректно, рекомендуется приобрести деталь заводского производства.

Разновидности клапанов сброса избыточного давления

По способу прижатия запорного элемента к седлу устройства подразделяются на следующие виды:

Пружинные. Сила упругой деформации металла пружины удерживает затвор в закрытом состоянии. Она подбирается таким образом, чтобы напор, превышающий заданный уровень, отжимал запорный элемент от седла. Пружинные модели выпускаются как на постоянное давление срабатывания, так и с возможностью его регулировки. Для этого в конструкцию добавляют регулировочный винт, предварительно сжимающий или ослабляющий пружину. В ходе эксплуатации пружина понемногу теряет свою упругость, и значение срабатывания может измениться.
Рычажно грузовые. Для прижатия используется сила земного притяжения, воздействующая на груз, подвешенный на конце рычага. Такая система обладает широкими возможностями для регулировки значения срабатывания. Для его увеличения груз передвигают к концу рычага, для уменьшения- ближе к корпусу. Кроме возможностей для точной регулировки, эта конструкция обладает еще одним достоинством: стабильностью значения давления сброса на длительных промежутках времени. Рычажные устройства отличаются большими габаритами и массой. Они применяются в качестве предохранительного клапана для компрессоров большой производительности, установленных стационарно.
Электромагнитные. В этих передовых устройствах для прижатия запорного элемента используется электромагнитный привод- соленоид. Такие устройства работают в качестве исполнительного элемента централизованной автоматизированной системы управления. Датчик давления может размещаться рядом с затвором, а можем находиться в совсем другой части системы. Большинство из них снабжаются дополнительно рабочей пружиной. При пропадании электропитания или связи с управляющей системой клапан сброса превращается в обычный механический.

По способу присоединения арматура сброса делится на следующие типы:

Резьбовые. Наиболее распространяемый тип для устройств сброса малого давления. Легки в монтаже и демонтаже даже для неподготовленного персонала- для этого достаточно гаечного ключа. Чаще всего используются как аварийный клапан мобильного компрессора небольшой мощности.
Фланцевые. Сложнее в монтаже и дороже, обеспечивают высокую герметичность. применяются в системах среднего и высокого давления.
Сварные. Обеспечивают максимальную герметичность и надежность. Сложны в монтаже/демонтаже, требуется специальное оборудование и подготовленный персонал.

По материалу, из которого изготовлено устройство, различают:

Стальные. Обладают высокой прочностью и большим ресурсом. Выдерживают большое давление.
Латунные. Отличаются высокой коррозионной стойкостью и большим ресурсом.
Пластмассовые. Дешевы, но рассчитаны на невысокие значения напора.

Разновидности воздушных обратных клапанов

Выбор обратного клапана для воздушного компрессора зависит от условий эксплуатации, выделенного бюджета и целей использования. С учетом материала изготовления, известно 3 вида клапанов.

Алюминиевый — самый долговечный узел, способный выдержать нагрев пропущенного сквозь себя сжатого воздуха до 200 °С. Недостатком считают высокую цену. Деталь фиксируется внутри воздуховода с помощью муфты. Направление — от цилиндра к ресиверу.
Пластмассовый узел отличается простой конструкцией и низкой стоимостью. Не способен работать при чрезмерных температурах, поскольку пластик плавится.
Латунный — устанавливается на большинство разновидностей компрессоров. Несмотря на металлическую основу, клапан не способен выдержать температуру воздуха выше 140 °С. Удобно устанавливать разборный клапан, поскольку его при выходе из строя можно частично заменить, вернув работоспособность малыми затратами.

Чтобы правильно подобрать обратный клапан к имеющемуся компрессору, измерьте размер резьбы на выходе из цилиндра. В разных агрегатах он отличается. Рекомендует продемонстрировать нашим специалистам неисправный клапан, чтобы подобрать ему достойную замену. Технические характеристики представленных в каталоге клапанов позволят найти деталь с нужным предназначением, параметрами давления и температуры. Если есть сложности с самостоятельным подбором обратных клапанов, обратитесь к нашим специалистам или оформите заявку. В ближайшее время вам сообщат цены, сроки доставки и другую необходимую информацию.

Особенности и назначение

Как мы уже говорили выше, с давлением шутки плохи. Давление может быть разным, оно различается в зависимости от конкретной рабочей среды.

Давление в трубопроводах называют водным. Серьезный перепад давления воды провоцируют с помощью резкого перекрытия задвижек, включения или выключения насосов и т.д.

В итоге образуется зона, где давление находится не на среднестатистическом уровне. Появляется эффект гидроудара, когда опасная зона перемещается, повреждая все конструкции на своем пути.

Нельзя сказать, что перепады давления воды – серьезная и крайне опасная проблема. Они случаются время от времени, это нормально.

Однако если в трубе не стоит предклапан или стандартный клапан сброса избыточного давления, тогда каждый последующий гидроудар приведет к все большему износу конструкций, а затем и полному их выходу из строя.

Проблемы с давлением есть и в водонагревателях. Там свою роль играет баланс теплой и холодной воды внутри бака. На водонагревателях ставить предохранительный клапан избыточного давления просто необходимо, так как в противном случае вас ждут жуткие последствия. О них расскажем чуть позже.

Не будем забывать и про давление воздуха. Оно тоже играет роль. Минимальное воздействие давление воздуха оказывает на вентиляцию и отвод продуктов горения.

К примеру, при возгорании внутри помещения давление резко меняется, и если сбросной клапан в системе пожарной вентиляции не стоит, тогда дым не удастся удалить из помещения заранее предусмотренным путем. Давление в вентиляции просто не пустит его внутрь и обнулит тягу.

А есть ведь и более опасные ситуации. Взрывы, химические загрязнения, различного рода техногенные и даже военные катастрофы, все это приводит к критичным перепадам, нивелировать которые способен только клапан избыточного давления.

Составляющие и схема клапана

Предохранительный клапан сброса давления выполнен в самых различных вариациях. Как мы уже говорили, есть клапаны для сброса давления воздуха, воды. Есть и конкретные модели, созданные для использования на том или ином оборудовании.

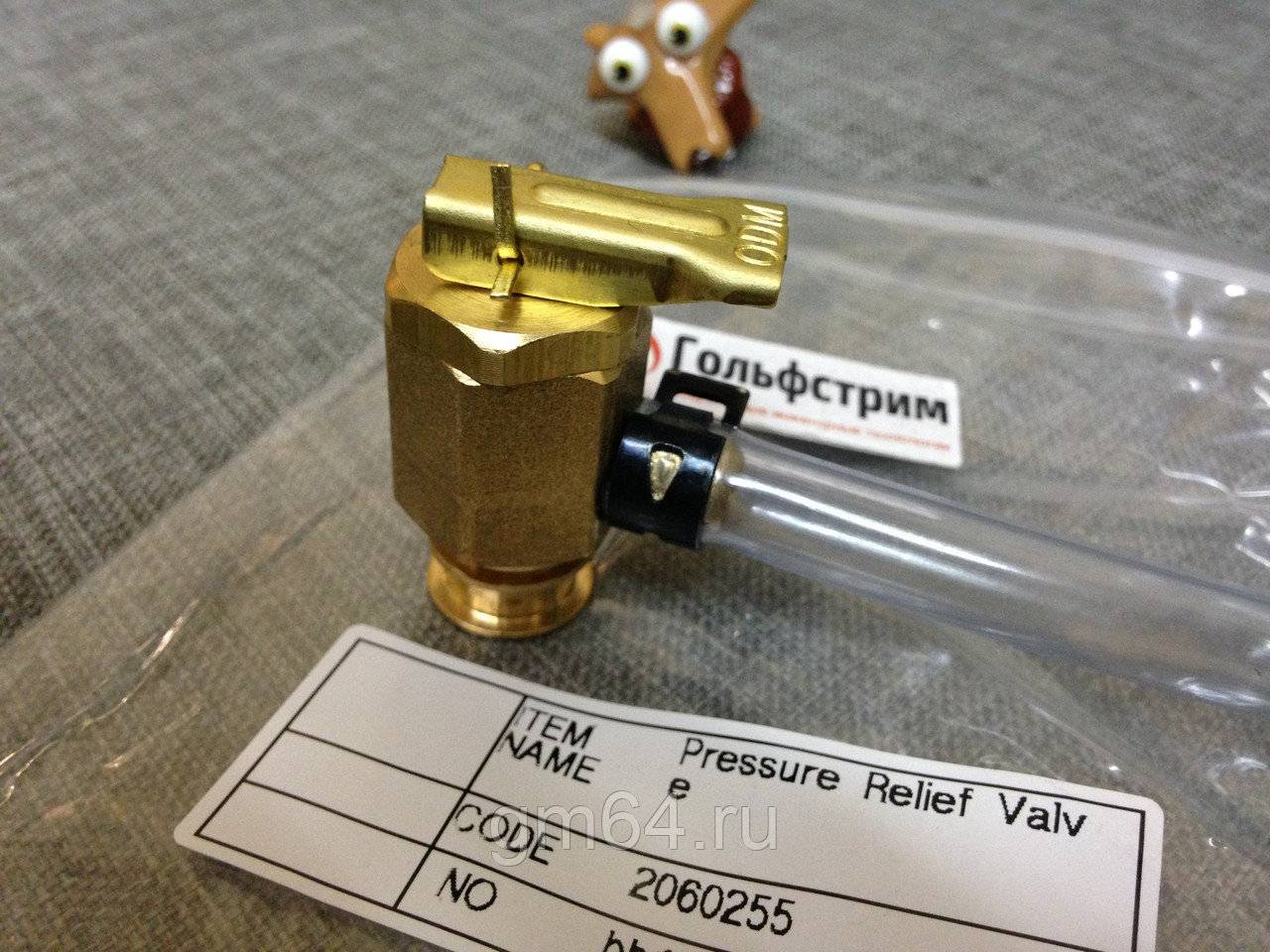

Клапан сброса давления для бойлера

Однако общая конструкция у них всегда одна. Ее мы сейчас и опишем. Для понимания принципа работы клапана этого будет достаточно.

Итак, стандартный предклапан состоит из следующих частей:

Корпуса.
Тарели.
Рычага тарели.
Предохранительного рычага.
Ручки настройки.
Пружин.
Дополнительных элементов.

Корпус у него литой, чаще всего из нержавеющей стали. На водопроводных изделиях используют корпуса из латуни или бронзы. Они лучше реагируют на воду, намного долговечнее и качественнее.

Если стальной предклапан при постоянном контакте с водой рано или поздно проржавеет, то латунный сможет стоять без преувеличения много десятков лет, а то и сотен, если его эксплуатировать должны образом.

Тарель – основной запорный элемент, что блокирует поток воздуха или воды. Для воздушных клапанов применяются именно тарели, в моделях для применения в водопроводах встречаются и шаровые запорные образцы.

Рычаг тарели управляет этим элементом. Его чувствительность настраивается с помощью еще одной ручки. Сама настройка в простейших образцах осуществляется за счет манипулирования механикой, а если быть точнее, то специальной пружиной.

Промышленные предклапаны для регулировки давления

Она реагирует на определенный уровень давления и срабатывает, перекрывая клапан. Степень натяжения прямо пропорциональна его уровню, которое активирует предклапан.

Предохранительный рычаг есть не во всех образцах, он выполняет защитные функции, если основной способ блокирования не сработал, либо вышел из строя.

Что же до дополнительных элементов, то тут речь идет об различного рода кнопках для управления, циферблатах, счетчиках и т.д. Все зависит от конкретной модели.

Клапан избыточного давления для водонагревателей вообще не оборудован какими-либо измерительными приборами (по крайней мере, бюджетные модели этой надстройкой обделены).

А вот предклапан для сброса давления воздуха в обязательном порядке снабжается барометром, причем действует тот постоянно, фиксируя уровень давления на рабочей стороне.

В самогонном аппарате главное — безопасность

Быстрый переход по статье

Домашнее самогоноварение приобретает все больше поклонников. Растет число любителей и профессионалов. Но не стоит выпускать из вида безопасность изготовления самогона. Предохранительный клапан давления предназначен именно для этого. Ведь достаточно случаев, когда в квартирах жилых домов взрывались самогонные аппараты. А происходит это не только из-за неопытности и безответственности, но и из-за самодельных некачественных приборов.

Клапан сброса давления предотвращает механическое повреждение агрегата из-за его избыточного количества. Происходит это путем выпуска избыточного газа. Это происходит автоматически. При этом выброс пара прекращается, когда рабочая среда достигает рабочего состояния.

Избыток пара может возникнуть не только из-за неправильной эксплуатации. Например, использование дополнительных источников тепла, неправильная сборка агрегата. Даже при правильной сборке и эксплуатации может возникнуть повышение рабочей среды.

Принцип действия

Клапан сброса давления состоит из обязательных составляющих: запорного органа и задатчика. Последний

Предохранительный клапан давления в разрезе

обеспечивает на чувствительный элемент силовое воздействие. Для запорного органа составляющие — седло и затвор. Самый простой пример для затвора — золотник.

Задатчик в самом простом случае может представлять из себя пружину. С ее помощью он настраивается определенным образом. Усилие должно быть на золотнике таким, чтобы через седло не пропускала рабочая среда. Настройку задатчика производят при помощи специального винта.

Когда клапан сброса давления в закрытом состоянии, на него действуют две силы:

рабочая среда в системе, которую он защищает. Условно говоря, эта сила пытается его открыть.
Задатчик, который этому открытию препятствует.

Когда сила из рабочей среды возрастает, золотник к седлу прижимается с меньшей силой. В какой-то момент она станет равной нулю. И именно тогда запорный механизм начнет открываться. Если первая сила продолжит возрастать, то сработает сбросной клапан и через него произойдет сброс рабочей среды.

После понижения, возрастает вновь сила задатчика. Клапан предохранительный сбросной закрывается.

Самодельные или покупные аппараты?

Кто-то помнит те времена, когда приборы для самогоноварения делали из подручных материалов. И все было сделано своими руками или переделано из чего-то. Даже клапан сброса давления. Сегодня ситуация изменилась. Самогонные агрегаты можно купить уже в готовом виде. Так что же выбрать: готовый прибор или сделанный своими руками?

Если говорить об экономичности, то дешевле будет смастерить его самостоятельно. Хотя некоторые детали, например клапан предохранительный сбросной или термометр, придется купить. Ну а что касается безопасности, то однозначно: готовый агрегат, произведенный на заводе.

Самогонные аппараты, представленные на рынке, очень хорошего качества. Они разборные, поэтому мыть их легко. А также и хранить достаточно удобно.

Но самое главное то, что их безопасности уделяется большое внимание. Во всех моделях присутствует клапан предохранительный сбросной, что сводит на нет риск взрыва. Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным

Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны

Такие дополнительные устройства самогонного аппарата, как автоматические контроллеры, термометр и клапан сброса давления делают процесс приготовления домашнего крепкого алкоголя абсолютно безопасным. Их наличие в приборе обязательно. Именно благодаря им, контроль за каждым этапом приготовления максимальный, а риски минимальны.

Устройство и принцип работы

В конструкцию обратника входят следующие элементы (см. рис. ниже):

металлический корпус (3);

клапан (6), который перекрывает входное отверстие и оборудован направляющими ребрами, предотвращающими перекос;
резиновое кольцо (5), установленное в верхней части клапана (6);
пружина (4), которая прижимает резиновое кольцо к входному отверстию и одевается на выступы, находящиеся на пробке (1) и на клапане (6);
пробка, которая имеет уплотнение в виде картонной прокладки (2) и позволяет разобрать узел для чистки и ремонта.
