Китайская бензопила штиль мс 660

Назначение и технические характеристики

Штиль МС 660 – бензопила для профессионалов. Его цена сразу дает знать о том, что он предназначен для тех, кто зарабатывает с его помощью, т.к. она неприлично высокая по сравнению с ценой на бензопилы бытового назначения. Но не стоит думать, что штиль 660 не стоит тех денег, которые за него просят продавцы. Покупатели платят за качество, высокую мощность, огромный ресурс, надежность и неприхотливость.

Назначение данной бензопилы специфическое, т.к. её мощность позволяет раскряжёвывать стволы крупных деревьев, работать на мобильных пилорамах типа «Логосоль» или «Мурка».

Ниже представлено видео о использовании 660-й модели штиля в мобильной пилораме.

Пила обладает мощностью в 7,1 л.с., весит более семи килограмм. По причине большого веса и мощности, данную модель нецелесообразно использовать для обрезки сучьев или при проведении строительных работ, она нужна именно при валке и раскряжёвке.

В стандартной комплектации бензопила поставлялся без пильной гарнитуры, а значит у покупателя есть возможность выбрать необходимую длину шины и вариант исполнения цепи.

Технические характеристики пилы

На сегодняшний день миллионы потребителей пользуются этим инструментом и в один голос гласят о его неоспоримых преимуществах. Итак, давайте для начала ознакомимся с тем, какими именно особенностями обладает этот «гигант» техники:

в первую очередь хотелось бы поставить акцент на том, что данный инструмент достаточно крепкий, мощный и способный справиться с самыми сложными нагрузками;
во-вторых, немаловажным преимуществом является то, что бензопила работает на бензине, именно эта особенность позволяет производить с ней работу независимо от того есть ли поблизости источник питания;
этот инструмент оснащен уникальной системой, а именно антивибрационной

Важно то, что на сегодняшний день единицы моделей могут похвастаться такого рода индивидуальностью. К тому же эта особенность позволяет снизить степень усталости рук во время работы, так как ни для кого не секрет что сильные вибрации становятся слишком тяжелыми во время работы

Тот, кто сталкивался с подобной деятельностью, несомненно, поймет без объяснений. Более того нагрузка на руки в виде вибраций становится причиной плохого кровообращения, а это может негативно сказаться на вашем здоровье;

цепной инерционный тормоз, который предназначен для того чтобы защитить ваши руки в случае если во время нажатия на защиту (переднюю) будет сильная отдача. Останавливается этот механизм самолично и практически сразу. Данная особенность позволяет максимально обезопасить себя во время эксплуатации инструмента;
немаловажным является наличие натягивания цепи, а именно бокового, который также служит своеобразной вашей защитой от непредвиденных ситуаций. Находится винт (натяжной) в боковой части крышки звездочки цепи. Такая особенность оберегает ваши руки от опасных элементов находящихся на пиле, к примеру такими являются как цепь которая достаточно острая, так и упор с зубчатой поверхностью. К ак заточить цепь бензопилы болгаркой смотрите здесь.

пила данной модели оснащена клапаном (декомпрессионным), основной задачей которого является вывести ненужную часть смеси находящейся непосредственно в цилиндре во время того как вы будете запускать двигатель. Такого рода преимущество позволяет в значительной степени снизить усилия во время нажатия на трос (пусковой), который непосредственно отвечает за запуск. К тому же эта особенность не только облегчит вам работу, но и снизить износ самой запускающей системы;
производитель дополнил данную модель достаточно практичной системой смазки, которая детальным образом можно сказать отсчитывает необходимое количество смазки на цепи и шипы, буквально до капли. Соблюдение соотношение бензина и масла для бензопилы, очень важно, в целях экономии. Правильное соотношение является причиной того, что вы будете меньше расходовать масло, ну на процентов пятьдесят так это точно. Масло для цепи бензопилы можно приобрести в любом специализированном магазине.

А теперь давайте поговорим непосредственно о технических характеристиках данной модели. Итак:

• инструмент оснащен мощным двигателем, общий объем которого составляет 91,6 см2;
• приборная мощность – 5200 Вт;
• общий вес – 7,3 кг;
• длина шины находящейся на бензопиле составляет около 63 см;
• шаг цепи прибора – от 3 до 8 см;
• инструмент оснащен двумя баками – масляным и топливным с объемами 825 и 350 см2;
• холостые обороты – 2500 об/мин;
• максимальные обороты – 13500 об/мин;
• вибрационный уровень – 7,0 м/с2;
• звуковой уровень давления – 101 дБ;
• звуковой уровень мощности – 109 дБ.

Стоимость пилы соответствует заявленным характеристикам производителя.

Инструкция по эксплуатации

Руководство по эксплуатации содержит полную информацию об инструменте, знакомит новоявленного владельца пилы с особенностями ее использования и приемами работы.

Инструкция состоит из следующих разделов:

1. Устройство бензиновой пилы “Штиль”МС-660.
2. Требования безопасной работы и обслуживания мотопилы Stihl.
3. Таблица технических характеристик модели МС-660.
4. Подготовка пилы к первому запуску.
5. Особенности обкаточного периода.
6. Обслуживание бензопилы.
7. Таблица неисправностей, их причины и способы устранения.

Устройство

Из каких же составляющих состоит бензопила Stihl ms-660? Предлагаем ознакомиться с подробной схемой бензопилы “Штиль”:

Устройство бензопилы Stihl ms-660

Подготовка мотопилы Stihl MS-660 к эксплуатации

Перед началом эксплуатации, согласно инструкции, необходимо:

• собрать пилу по инструкции;
• приготовить и залить топливную смесь и масло для смазки;
• проверить силу натяжения крепежей;
• отрегулировать холостой ход и подачу смазки на цепь.

Соотношение топлива к маслу 50/1 (на 5 л. горючего идет 100 мл масла). Производитель рекомендует использовать оригинальное масло Stihl для двухтактных моторов и неэтилированный бензин АИ-92.

Обкатка мотопилы МС 660 Stihl

Немецкое качество бензопилы “Штиль” предполагает использование этого инструмента без специальной обкатки, особенно вредна работа на холостом ходу более чем 10-15 секунд — появляется нагар на свече зажигания.

Для пил этого бренда обкатка означает следующее:

1. Щадящий режим работы не на полную мощность силовой установки на протяжении времени, достаточного, чтобы сжечь 4-8 полных баков топливной смеси.
2. Первый час эксплуатации состоит из циклов: работа — 2 мин., холостой ход — 10 сек., отдых.
3. Правильно приготовленная смесь из оригинального масла “Штиль” и бензина АИ-92 в соотношении 1/50.

Техническое обслуживание

Перед началом работ:

• проверка цепи (заточка);
• натяжение цепи;
• проверка натяжения крепежей;
• заливка горючей смеси и масла;
• проверка смазки;
• холостой ход.

После эксплуатации:

• цепь ослабляется;
• очистка пилы от древесных остатков пыли и грязи;
• очистка фильтра;
• контроль состояния пильной гарнитуры (шины, цепи, звездочки), замена, заточка, ремонт при необходимости.

На плановых осмотрах проводится регулировка холостых оборотов, чистка карбюратора, фильтров, посильный ремонт своими руками.

Неисправности и ремонт

Перечислим типичные неполадки мотопилы Stihl 660.

Бензопила “Штиль” не заводится:

• закончилась горючая смесь;
• засорились топливопроводы;
• отсутствует контакт на свече зажигания;
• оборван в/в провод;
• насос не качает топливо;
• не настроено зажигание;
• залило свечу;
• свеча закоптилась или сгорела.
• Пила не развивает обороты:
• засорен карбюратор;
• требуется заменить свечу зажигания;
• требуется чистка свечи от нагара.

Мотопила глохнет на холостом ходу. Причина — сбились настройки карбюратора.

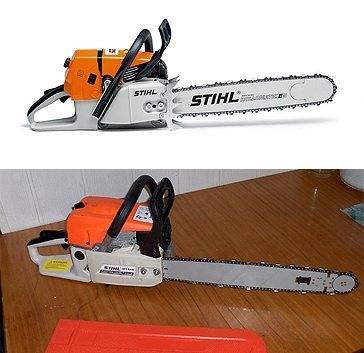

Отличия фирменной бензопилы от качественной подделки

К сожалению, качественный оригинал стал образцом для производства меньшего по стоимости второсортного фальсификата, который поступает в продажу под торговой маркой известного бренда.

Подделка в значительной степени копирует внешний вид и дизайн базовой модели STIHL MS 660, но уступает ей по основным эксплуатационным функциям и характеристикам.

Эксперты рекомендуют покупать инструмент у официальных дилеров и только при наличии специального сертификата.

По внешнему виду фальшивый Штиль отличается:

• грубым литьем картера двигателя;
• отсутствием стикера с серийным номером;
• наклейкой STIHL на крышке звездочки вместо рельефной надписи.

Китай поставляет в Россию дешевые запчасти, единственное достоинство которых — меньшая стоимость. Изготовленные из не качественных материалов детали и комплектующие вырабатывают положенный ресурс менее чем наполовину.

Выполненный с применением дешевых запчастей ремонт, как правило, оборачивается дополнительными расходами на устранение нежелательных последствий.

Подделка бензопилы

Почему подделывать бренд Штиль так уместно? Дело в том, что цветовая гамма пилы и ее вполне стандартные размеры и характеристики дают возможность китайским «мастерам» менять свои дешевые бензопилы под известные бренды. Очень часто китайская пила « Shain Saw 5200 » простыми визуальными изменениями могла стать недорогой Stihl MS 660.

В первую очередь оригинал можно определить по характеристикам, ведь тяжелая пила действительно «тяжелая» и мощная, ее вес составляет 7 кг, а мощность 7 л.с. Если вес и размеры можно подделать нехитрыми способами, то мощность к сожалению, будет в два раза меньшей. Следовательно, две версии Штиль 660 будут иметь разное предназначение:

• Оригинал — используется на пилорамах, работает с различной древесиной и может использоваться беспрерывно несколько часов;
• Подделка — малая мощность и среднее качество дает возможность использовать пилу в бытовых целях, приравнивая ее к любительским моделям.

Ввиду небольшой стоимости подделки, это отличный выбор для желающих работать бензопилой в бытовых условиях, легко справляется с ветками, заготовкой дров и другими бытовыми задачами. При правильном обращении Штиль 660 будет служить долго и без поломок. Небольшая цена позволит эксплуатировать подделку в различных целях, в качестве топлива используйте стандартное для бензопил. Но будьте предельно внимательны, особо жадные продавцы могут делать сильную наценку на дешевую пилу, приравнивая к настоящему оригиналу.

Оригинальный Китай

Также присутствуют в продаже модели Штиль МС 660, которые считаются оригинальными, но производятся в Китае с использованием китайских запчастей. Жители Поднебесной давно используют такую технологию, в некоторых случаях бывает, что бренд Штиль собирает в Германии свои пилы, но из китайских запчастей. Китайские запчасти и дешевая рабочая сила заставляет все больше компаний переносить свое производство.

Основные отличия

Китайские бензопилы Штиль 660 просто отличить, для этого руководствуйтесь следующими отличиями:

1. Оригинал всегда предоставляет в комплекте фирменную инструкцию со всей информацией, включая производителя;
2. Подделка имеет менее привлекательный цвет корпуса, не такой яркий и насыщенный;
3. У бензопилы Штиль 660 стартер, а точнее его корпус, существенно отличается;
4. Различия в крышке баков (на масло и топливо), на немецкой версии крышки созданы под комбинированную отвертку (идет в комплекте), копия получила выпуклые некрасивые крышки;
5. Оригинал всегда имеет серийный номер, расположенный в районе корпуса сразу под глушителем.

Любая оригинальная бензопила Stihl уверена в своем качестве, поэтому продается с выдачей гарантийного талона.

Основные минусы китайской бензопилы

К сожалению, низкая стоимость играет свою роль, пила может проработать несколько месяцев, а может полностью выйти из строя в первые дни. Все зависит от порядочности и рук китайцев, делающих подделки. Но мы выделили основные недостатки китайской бензопилы Stihl 660:

• слабый ненадежный механизм сцепления;
• некачественная возвратная пружина на стартере;
• дешевый корпус воздушного фильтра, делают из дешевого пластика; очень плохая шина, рекомендуется сразу менять после покупки.

Инструкция пользования

Инструкция к бензопиле Штиль 660 находиться в основном в немецких моделях, подделки могут скопировать эти данные и указать их в своем руководстве. Выше сказано, что подделка не выдержит минимальные нагрузки на пилораме, поэтому используйте пилу бережно и только в бытовых целях. Заливайте хорошее масло в нужных пропорциях, вовремя следите за износом деталей и проводите настройку карбюратора. Это увеличит срок службы даже недорогой китайской подделки.

Если вы решили обзавестись действительно качественной бензопилой Штиль для бытовых целей, посмотрите обзор модели Stihl MS 180.

Случайно наткнулся на дешевую бензопилу известного бренда, повелся и сразу купил. Поработала недолго, использовал только 5 литров топлива, после чего бензопила сломалась. Чинить и проводить диагностику смысла не вижу, проще взять более дорогую, но оригинальную модель.

Купил на рынке копию бензопилы Штиль МС 660, через неделю поломался стартер, дело простое — решил заменить. Дальше поменял шину, вроде работала дальше и неплохо пилила, в бытовых целях неплохо выручала. Спустя месяц продолжительной работы обработал весь участок, спилил деревья, заготовил дров. Полетела центробежная муфта, решил не «париться» с поиском и оставил устройство пылиться.

Руководство по эксплуатации и запуску бензопилы МС Штиль – как заводить устройство

Перед тем как начинать работу с любого рода бензопилой, в том числе и с нашей моделью необходимо учитывать определенные меры предосторожности, о которых мы поговорим в данном разделе. Это на самом деле немаловажный пункт в работе, так как эксплуатация бензопилы производится на большой скорости в отличие от топора или ручной пилы, а зубья находящиеся непосредственно на пиле достаточно острые.
Самое главное, перед тем как применять на практике какой-либо инструмент прочтите предварительно инструкцию, в которой вы найдете детальную информацию о том, что и как нужно делать, чтобы не навредить себе и окружающим

Поэтому если вы используете в данный момент инструмент, то вы должны отключить его и положить на безопасное расстояние таким образом, чтобы оно никому не мешало. Если пила новая, обязательно нужно сделать её обкатку, как производится обкатка новой бензопилы смотрите здесь.
Данное устройство вы можете давать в пользование исключительно тем людям, которые ранее сталкивались с данной моделью или умеют пользоваться такого рода бензопилой, так как вы отвечаете за непредвиденные несчастные случаи, которые угрожают другим людям. Более вы можете использовать бензопилу только в определенное время суток, так как она издает громкий шум и может мешать окружающим вас людям. Такого рода предписания вы можете согласовать с людьми, которые проживают на территории ваших работ.
Непосредственно перед работой вы должны хорошо отдохнуть и не быть уставшими, чтобы иметь возможность всецело контролировать как пилу, так и окружающую обстановку. В обязательном порядке перед началом эксплуатации данного устройства вы должны пройти медкомиссию, которая определит позволительно ли вам работать с такого рода инструментом, так как бывают случаи, когда человек не имеет право брать в руки бензопилу и проводить с ней манипуляции по состоянию здоровья.
Запрещено пользоваться пилой после того как вы употребили какие-либо лекарства влияющие и притормаживающие нервную систему, а также после принятия алкоголя. К тому же весьма опасно работать с пилой во время дождя или снега, так как повышается степень несчастных случаев. Деятельность должна производиться исключительно с тихую погоду.
Данный инструмент предназначен только для распилки деревянных материалов, и он не должен быть использован для иного рода деятельности.

Немаловажным является так же то что замена деталей должна быть исключительно того же производителя который изготовил пилу.

В частности это касается направляющих шин, режущих инструментов, принадлежностей или пильных цепей. В ином случае вы можете поранить как себя, так и окружающих, или повредить непосредственно само устройство. Производитель данной марки гласит на том, чтобы применять оригинальные инструменты именно его марки. Так как они специально разработаны с учетом всех технических характеристик пилы, а также в полной мере отвечают всем необходимым и важным требованиям.

Ни в ком случае не вносите какие-либо доработки или изменения непосредственно в саму конструкцию пилы, так как вы своими руками нарекаете себя на опасность. Помните, что компания не несет ответственности за причиненный вам ущерб, либо несчастные случаи с иными людьми и имуществом, если вы будете применять, скажем, так «инородные» запчасти, то есть не «родные». И напоследок помните, что сильный напор воды может повредить запчасти и детали бензопилы. Если это произошло, и не заводится новая бензопила, то обратитесь в один из сервисных центров у Вашем городе.

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

• Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
• Диффузор и камера в корпусе для распыления топлива.
• Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
• Воздушная и дроссельная заслонки.
• Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
• Эластичная мембрана, определяющая положение игольчатого клапана.
• Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.

Комплектация и сборка бензопилы Stihl 660 ms

Комплектация от производителя для пилы Stihl 660ms:

• цепь, звездочка шина;
• корпус с топливным резервуаром и двигателем;
• мануал (инструкция);
• гарантийный талон, прописанный в руководстве по эксплуатации технического средства;
• боковой винт для подтягивания цепи бензопилы.

Германия — страна сборки оригинальной цепной бензопилы Stihl 660ms, как и родина самого бренда Штиль. Однако встречаются и копии или подделки оригинальных бензопил, такие подделки обычно производятся в Венгрии, Польше, Румынии, Китае. Чтобы убедиться, что перед вами не китайская копия, а самая настоящая мотопила Штиль 660-мс, приобретайте данный товар у проверенных дилеров, а также в крупных магазинах строительной техники. Такие пилы подходят для бытовой эксплуатации, однако гарантию отсутствия поломок в случае их использования дать нельзя.

Сколько может стоить оригинал бензопилы Штиль 660-мс? В зависимости от места приобретения цена может немного отличаться. Данная модель в оригинале имеет стоимость около 29,5 тысяч гривен. Китайская копия может стоить в несколько раз дешевле.

Руководство по эксплуатации и запуску бензопилы МС Штиль – как заводить устройство

Перед тем как начинать работу с любого рода бензопилой, в том числе и с нашей моделью необходимо учитывать определенные меры предосторожности, о которых мы поговорим в данном разделе. Это на самом деле немаловажный пункт в работе, так как эксплуатация бензопилы производится на большой скорости в отличие от топора или ручной пилы, а зубья находящиеся непосредственно на пиле достаточно острые.
Самое главное, перед тем как применять на практике какой-либо инструмент прочтите предварительно инструкцию, в которой вы найдете детальную информацию о том, что и как нужно делать, чтобы не навредить себе и окружающим

Поэтому если вы используете в данный момент инструмент, то вы должны отключить его и положить на безопасное расстояние таким образом, чтобы оно никому не мешало. Если пила новая, обязательно нужно сделать её обкатку, как производится обкатка новой бензопилы смотрите здесь.
Данное устройство вы можете давать в пользование исключительно тем людям, которые ранее сталкивались с данной моделью или умеют пользоваться такого рода бензопилой, так как вы отвечаете за непредвиденные несчастные случаи, которые угрожают другим людям. Более вы можете использовать бензопилу только в определенное время суток, так как она издает громкий шум и может мешать окружающим вас людям. Такого рода предписания вы можете согласовать с людьми, которые проживают на территории ваших работ.
Непосредственно перед работой вы должны хорошо отдохнуть и не быть уставшими, чтобы иметь возможность всецело контролировать как пилу, так и окружающую обстановку. В обязательном порядке перед началом эксплуатации данного устройства вы должны пройти медкомиссию, которая определит позволительно ли вам работать с такого рода инструментом, так как бывают случаи, когда человек не имеет право брать в руки бензопилу и проводить с ней манипуляции по состоянию здоровья.
Запрещено пользоваться пилой после того как вы употребили какие-либо лекарства влияющие и притормаживающие нервную систему, а также после принятия алкоголя. К тому же весьма опасно работать с пилой во время дождя или снега, так как повышается степень несчастных случаев. Деятельность должна производиться исключительно с тихую погоду.
Данный инструмент предназначен только для распилки деревянных материалов, и он не должен быть использован для иного рода деятельности.

В частности это касается направляющих шин, режущих инструментов, принадлежностей или пильных цепей. В ином случае вы можете поранить как себя, так и окружающих, или повредить непосредственно само устройство. Производитель данной марки гласит на том, чтобы применять оригинальные инструменты именно его марки. Так как они специально разработаны с учетом всех технических характеристик пилы, а также в полной мере отвечают всем необходимым и важным требованиям.

Ни в ком случае не вносите какие-либо доработки или изменения непосредственно в саму конструкцию пилы, так как вы своими руками нарекаете себя на опасность. Помните, что компания не несет ответственности за причиненный вам ущерб, либо несчастные случаи с иными людьми и имуществом, если вы будете применять, скажем, так «инородные» запчасти, то есть не «родные». И напоследок помните, что сильный напор воды может повредить запчасти и детали бензопилы. Если это произошло, и не заводится новая бензопила, то обратитесь в один из сервисных центров у Вашем городе.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Регулировка карбюратора нужна бензопилы своими руками как штиль 180? Причины. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Технические характеристики

Технические характеристики мотопилы Штиль 660-мс:

• объем цилиндра двигателя — 91,6 куб.см;
• толщина цепи — 1,6 мм;
• шаг цепи в дюймах 3/8;
• 72 звена;
• шина 50 см;
• вес устройства равен 7,3 кг.

Такового рода бензопила является просто неподменной при работе с распиливанием огромных размеров стволов деревьев, также потрясающе подойдет для того чтоб заготовить древесной породы жестких структур. STIHL MS 660 – это реальный специалист, который является воплощением утонченности и практичности благодаря собственной конструкции.
