Что измеряет динамометр?

Принцип работы динамометра

Работа динамометра основывается на законе физике, согласно которому деформация, возникающая в пружине или ином упругом теле, прямо пропорциональна приложенному к телу усилию (напряжению). Данный закон носит имя Гука – английского учёного, жившего в 17 веке.

Закон Гука говорит о том, что в ответ на деформацию какого-либо тела появляется сила, стремящаяся вернуть начальную форму и исходный размер данного тела. Она называется силой упругости.

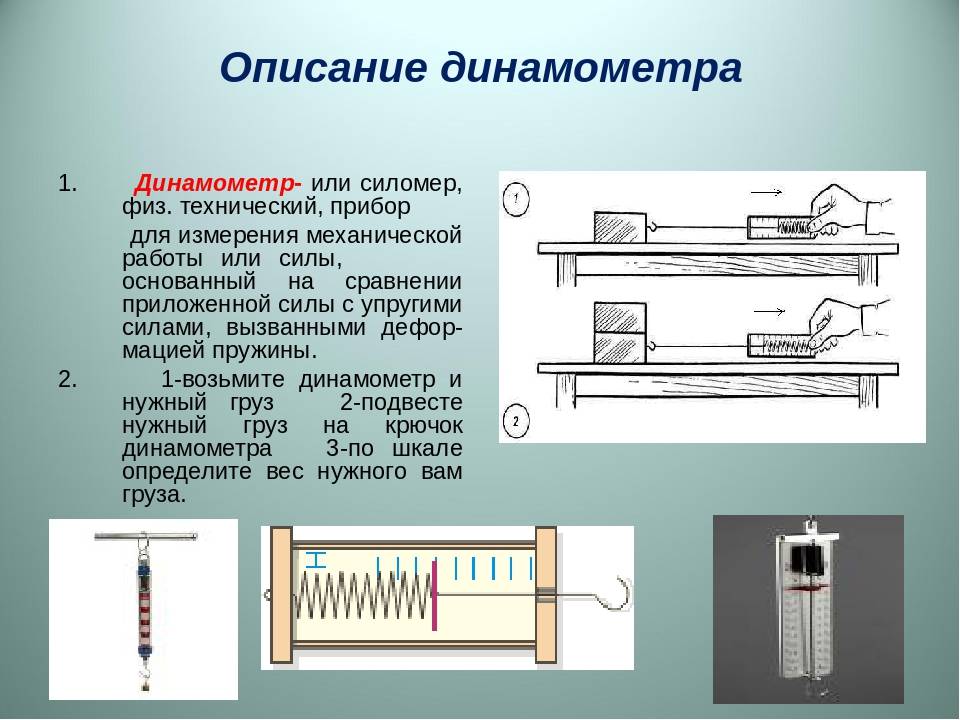

Простейший динамометр представляет собой совокупность двух устройств – силового и отсчетного!

Усилие, которое прикладывается к прибору, является деформацией его силового звена. Посредством электрического сигнала (либо механического) деформация передается на отсчётное звено, которое может быть цифровым либо аналоговым.

Единицей измерения прибора является ньютон (Н) – международная единица измерения силы.

Если весы показывают массу тела человека, то по показаниям динамометра можно судить о силе, которую человек прикладывает, деформируя приборную пружину.

Современный прибор для динамометрии
– это контрольно-измерительное устройство, которое широко используют в медицине для замера у людей силы растяжения или сжатия, измеряемой в ньютонах, а также момента силы в килограмм-силах.

Конструкция устройства позволяет человеку совершенно самостоятельно измерить свою мышечную силу!

Виды динамометров

В настоящее время представленный прибор имеет множество различных моделей. Наиболее распространенным среди них является динамометр медицинский ручной, который предназначается для измерения мышечной силы кисти руки. Такой прибор не зря называют медицинским, так как он часто применяется в больницах и поликлиниках, для оснащения медкабинета в санаториях, спортивных учреждениях и школах.

Однако ответом на вопрос о том, что измеряет динамометр, может послужить не только мышечная сила кисти руки. Ведь существуют такие разновидности данного прибора, которые часто используют для аналогичного замера силы мускулатуры ног и туловища, характеризующие степень физического развития того или иного человека.

Как динамометры используются для испытаний двигателей

Динамометры полезны при разработке и совершенствовании современной технологии двигателей. Идея заключается в использовании динамометрического стенда для измерения и сравнения передачи мощности в различных точках транспортного средства, что позволяет модифицировать двигатель или трансмиссию для получения более эффективной передачи мощности. Например, если динамический стенд двигателя показывает, что конкретный двигатель достигает крутящего момента 400 Нм (295 фунт-сила-фут), а динамо-машина шасси показывает только 350 Нм (258 фунт-сила-фут), можно будет знать, что трансмиссия теряет являются номинальными. Динамометры, как правило, являются очень дорогим оборудованием и поэтому обычно используются только в определенных областях, в которых они используются для определенных целей.

Самый точный экземпляр

Динамометр с грузом может быть и электрическим. Этот аппарат имеет в своей конструкции датчик, трансформирующий деформацию от воздействия силы в электрический сигнал. Также в наличии имеется вспомогательный вспомогательное фиксирующее звено. За счет него сигнал от первого датчика значительно усиливается и регистрируется в оперативной памяти устройства. Все они могут быть индуктивными, пьезоэлектрическими, вибрационно-частотными, тензорезистивными.

Суть измерений этими динамометрами заключается в том, что датчик под воздействием внешней силы деформируется, сопротивление в этом месте растет, а это, в свою очередь, приводит к изменению силы тока, которая уже напрямую зависит от мощности воздействия. Укажем, что именно электрические динамометры является на сегодняшний день самыми современными и высокоточными, обладающими малыми собственными габаритами и весом.

Виды медицинских динамометров

Что такое динамометр кистевой. Это особо точный диагностический прибор, который служит для вычисления сжимающей силы рук человека. Этот агрегат позволяет тестировать уроки людей. Помимо медицины, кистевой динамометр применяется для тестирования кандидатов, поступающих на службу в различные силовые структуры и правоохранительные органы. Кроме того, экземпляры активно задействованы в среде профессиональных спортсменов и фитнес-центрах. Заметим, что описываемые приборы могут быть и механическими, и электронными.

Второй тип аппарата – становой динамометр. С помощью этого прибора измеряют группы мышц, выпрямляющих корпус человека. Аппарат способствует облегчению диагностики общей работоспособности обследуемого. По своему внешнему виду этот динамометр напоминает ножной эспандер и имеет следующие основные элементы:

• измерительный;
• считывающее устройство;
• подставку под ноги;
• трос с датчиком;
• рукоятку.

Виды приборов

Есть разные виды устройств, осуществляющих измерение силы. Они отличаются:

• по предельному усилию – от долей ньютона (нескольких грамм) до десятков меганьютонов (тысяч тонн);
• по типу измеряемой нагрузки: тяговые, измеряющие силу, и вращательные, предназначенные для измерения вращающего момента;
• по принципу действия: механические, электрические и гидравлические.

В некоторых приборах применяются сразу несколько типов датчиков, дополняющих друг друга.

Механические (рычажные или пружинные) динамометры

Это самые простые и дешёвые устройства. Точность их зависит от температуры окружающей среды.

В устройстве рычажного типа вместо пружины используется рычаг, деформация которого передаётся на табло. Пример такого устройства –автомобильный динамометрический ключ.

В пружинных приборах усилие передаётся на пружину, которая сжимается или растягивается. Это зависит от направления приложенной силы и конструкции устройства. В свою очередь, пружина передаёт сигнал на датчик и (или) табло, цифровое или стрелочное.

Самым известным прибором такого типа является базарный безмен.

Безмен

Гидравлический динамометр

Принцип действия устройства гидравлического типа основан на измерении количества жидкости, вытесненной из цилиндров.

Приборы такого типа точнее, но дороже и менее надёжны.

Электрический динамометр

Состоит из датчика, который при деформации выдаёт сигнал, усилителя этого сигнала и табло. Приёмником сигнала является упругий элемент – пружина, рычаг или мембрана, передающие усилие на датчик. От типа используемого датчика виды электрических динамометров получили своё название:

• Индуктивные. Действующим элементом этих датчиков является катушка, индуктивное сопротивление которой изменяется при попадании в активную зону металлического, магнитного или других материалов, а также изменении положения сердечника катушки. Эти датчики получили большое распространение из-за простоты и надёжности в работе;
• Емкостный датчик. Представляет собой конденсатор из двух пластин с воздушным зазором между ними. Под воздействием давления зазор меняется, что приводит к изменению ёмкости конденсатора;
• Пьезоэлектрические. Пьезоэлектрический эффект (от греческого πιέζω «пьезо – давлю, сжимаю)» – это появление поляризованного сигнала на диэлектрике при давлении на него. Один из вариантов использования этого эффекта – микрофон;
• Вибрационно-частотные. Внутри этих датчиков находится струна, частота колебаний которой изменяется при изменении натяжения. Так меняется звук струны на гитаре при настройке. Кроме струны, внутри устройства находятся возбудитель, вызывающий колебания, а также приёмник, улавливающий частоту. Преимуществом является высокая точность, не зависящая от длины проводов;
• Тензорезисторные. Название этих датчиков произошло от латинских слов tensus – напряжённый и resisto – сопротивляюсь. Действующим элементом этого датчика является полупроводниковый резистор. Сопротивление этого элемента меняется при деформации.

Ниже изображена схема включения тензорезисторного датчика.

Схема тензометрического датчика: 1 – упругое тяговое звено, 2 – рабочий тензорезистор, 3 – измерительный мост, 4 – усилитель, 5 – регистратор

Одноразовые датчики

Кроме динамометров, рассчитанных на длительную работу, есть приборы, предназначенные для однократного применения. Они разрушаются при использовании. Такие измерители применяются во многих сериях научно-популярного сериала «Разрушителей мифов» (MythBusters).

Описание прибора

Второе название этого агрегата – силомер. Он представляет собой контрольно-измерительный прибор, который предназначен для измерения силы в Ньютонах (Н). Конструкция стандартного оборудования проста и состоит из двух основных элементов: силового звена и отсчетного элемента. Принцип работы такого механизма основывается на том, что усилие, осуществляемое силовым устройством, производит определенную деформацию, которая дальше передается на отсчетный датчик и выводится в качестве результата измерения. Данное приспособление знакомо даже человеку далекому от производственного процесса. Его можно было видеть в школе на уроках физики, в больнице при измерении силы и уровня работоспособности человека. Довольно часто их применяют в быту для определения усилия дверей, которые работают автоматически.

Разновидностей силомеров существует много. В первую очередь они отличаются функциональной принадлежностью, конструкцией, принципом действия и диапазоном измерения силы.

Первыми приборами для измерения силы стали весы, первое изображение которых было напечатано в 1726 году. Около 1830 года Сальтер предложил более удобное устройство: для измерения силы в нём использовалась пружина, которая растягивалась грузом. Ещё раньше Ренье изобрёл динамометр с циферблатом, в которoм использовалась кольцеобразно замкнутая пружина. Более поздними изобретениями являются нажим Прони и динамометры Томсона, Геффнер-Альтенека, Броуна и Межи.

Виды динамометров

В основе конструкции любого динамометра лежат силовая и отсчетная составляющие. Прикладывая усилие для деформации силовой части, человек может видеть на отсчетном устройстве результат, измеряемый в международных единицах измерения силы – Ньютонах (Н).

Среди наиболее часто используемых динамометров по силовым составляющим различают:

• механический пружинный (силовая составляющая – пружина);
• механический рычажный (усилие передается с помощью рычага);
• гидравлический (сила измеряется количеством выдавленной из гидроцилиндра жидкости);
• электронный (система датчиков, фиксирующая преобразованную в электрический сигнал силу).

Результаты, полученные с помощью механических версий измерительного прибора, могут быть неточными и колеблются в зависимости от температуры. Это одни из первых версий устройств, которые практически не изменились после многочисленных модернизаций.

Электрический динамометр – наиболее совершенный, компактный и точный современный измерительный прибор.

Вариативность зависит от типа датчика, но принцип работы у всех моделей один и тот же: приложенное усилие деформирует датчик, провоцируя тем самым повышение его сопротивления. Меняется ток – меняются показания, снимаемые считывающей их составляющей.

По назначению различают динамометры:

Ручной или кистевой — предназначен для измерения силы пальцев рук. Встречаются механические и электронные варианты.

Виды силомерных инструментов – как они работают?

Механические инструменты такого вида делятся на пружинные и рычажные.

• Ручной пружинный динамометр устроен так, что сила передается пружинам, они, в свою очередь, будут сжиматься и растягиваться, а направление уже будут создавать приложенные силы. После сжатий и растягиваний на приборе будут видны показатели. Вот они и будут основными величинами, именно их он и регистрирует.
• В рычажных моделях деформация образуется с помощью установленного рычага.

Принцип работы гидравлического прибора основан на вымещениях измеряемой силой жидкостей из цилиндров. В конструкции имеется специальное цилиндрическое устройство, заполненное жидкостью. Когда на приспособлении создается усилие, то жидкость подступает к трубке и затем к аппарату, который записывает и регистрирует показатели. Таким нехитрым законом физики получилось создать довольно точный прибор.

А что же что измеряется динамометром электрического типа? Приборы такого вида состоят из датчиков, с их помощью преобразуется деформация от воздействий сил в электрические сигналы. Также имеются и дополнительные датчики, они усиливают и записывают электрические сигналы от первых датчиков.

Если необходимо преобразовывать силы или силовые моменты в деформацию, то нужно пользоваться индуктивными, пьезоэлектрическими, тензорезисторными и вибрационно-частотными датчиками сопротивлений.

Когда будет создаваться силовой момент, то датчик тут же будет деформироваться, а токи моста сопротивлений будут меняться. У электрических сигналов силы всегда пропорциональны деформациям элементов, а значит, и силам воздействий. При помощи второго датчика будет усиливаться сигнал, а показатели будут записываться для следующей обработки.

Принцип работы тормозного измерителя силы основан на поглощении мощностей обследуемых агрегатов. Приборы такого типа отличаются конструктивными решениями, то есть могут быть установлены в тормоза разных видов. Это могут быть гидравлические тормоза Прони или электромагнитные, а с помощью двигателей определяется мощность.

Во время работы происходит воздействие на вал, и вращательными усилиями или крутящими моментами происходит измерение прибором. Наиболее часто измеряется скорость вращений валов при помощи тахометра.

В приборах трансмиссионного типа установлено устройство – тензодатчик. Он тесно связан с приводным валом, с его же помощью происходит и измерение деформаций кручений. Деформации меняют электрические сопротивления на тензодатчике. Наиболее часто такими приборами пользуются на судовых двигателях.

Применение динамометров

На практике динамометры применяются не только для того, чтобы с их помощью измерять силу тяжести, но и для того, чтобы определять значения других сил (трения, упругости и т.п.). К примеру, сейчас эти приборы применяют для того, чтобы измерять силу различных мышечных групп человека. Одной из разновидностей такого рода устройств являются, к примеру, силометры. С их помощью измеряется мускульная сила руки при сжатии ее в кулак.

Динамометры находят широкое применение и тогда, когда необходимо измерять такие показатели, как тяговые усилия локомотивов, тягачей, тракторов, речных, морских буксиров и прочей техники подобного назначения. Для этого применяются специализированные тяговые динамометры. Их главной отличительной особенностью является то, что с их помощью можно измерять такие тяговые усилия, которые составляют до нескольких десятков тысяч ньютонов.

Если говорить о применении динамометров в повседневной жизни, то эти приборы используются для того, чтобы измерять силу сжатия створок различных закрывающихся в автоматическом режиме устройств (например, дверей вагонов метро, грузовых и пассажирских лифтов, гаражных ворот и т.п.). Необходимо особо отметить, что применение таких систем с использованием динамометров предполагает точную их юстировку и своевременное, тщательное техническое обслуживание.

Виды динамометров

В настоящее время представленный прибор имеет множество различных моделей. Наиболее распространенным среди них является динамометр медицинский ручной, который предназначается для измерения мышечной силы кисти руки. Такой прибор не зря называют медицинским, так как он часто применяется в больницах и поликлиниках, для оснащения медкабинета в санаториях, спортивных учреждениях и школах.

Однако ответом на вопрос о том, что измеряет динамометр, может послужить не только мышечная сила кисти руки. Ведь существуют такие разновидности данного прибора, которые часто используют для аналогичного замера силы мускулатуры ног и туловища, характеризующие степень физического развития того или иного человека.

Технические характеристики

К динамометру подвешен груз – многие так себе представляют функциональность этого аппарата. Однако на практике в большинстве случаев этот прибор работает благодаря силе рук человека. Наиболее часто используются динамометры серии ДК. В числе их основных параметров значатся:

• Диапазон измерений – от 3 до 140 даН.
• Предел допустимой погрешности – от 0,75 до 4 даН.
• Цена деления прибора – от 0,5 до 2 даН.
• Масса – от 170 до 250 грамм.

Что касается электронных кистевых экземпляров, то их характеристики таковы:

• Максимальный предел измерений – до 120 даН.
• Минимальный предел измерений – 2 даН.
• Дискретность измерений – 0,5 даН.
• Время отключения прибора в случае отсутствия эксплуатации – через 1 минуту.
• Автономная установка нуля – есть.
• Температура эксплуатации – от +10 до +35 градусов по Цельсию.

Становые динамометры производятся со следующими показателями:

• Предел измерений – до 500 даН.
• Цены шкалы – от 2 до 5 даН.

Примечательно, что эти приборы позволяют на ранней стадии диагностировать у детей и подростков проблемы с позвоночником и осанкой.

Технические характеристики

К динамометру подвешен груз – многие так себе представляют функциональность этого аппарата. Однако на практике в большинстве случаев этот прибор работает благодаря силе рук человека. Наиболее часто используются динамометры серии ДК. В числе их основных параметров значатся:

• Диапазон измерений – от 3 до 140 даН.
• Предел допустимой погрешности – от 0,75 до 4 даН.
• Цена деления прибора – от 0,5 до 2 даН.
• Масса – от 170 до 250 грамм.

Что касается электронных кистевых экземпляров, то их характеристики таковы:

• Максимальный предел измерений – до 120 даН.
• Минимальный предел измерений – 2 даН.
• Дискретность измерений – 0,5 даН.
• Время отключения прибора в случае отсутствия эксплуатации – через 1 минуту.
• Автономная установка нуля – есть.
• Температура эксплуатации – от +10 до +35 градусов по Цельсию.

Становые динамометры производятся со следующими показателями:

• Предел измерений – до 500 даН.
• Цены шкалы – от 2 до 5 даН.

Примечательно, что эти приборы позволяют на ранней стадии диагностировать у детей и подростков проблемы с позвоночником и осанкой.

Что такое динамометр

Динамометр (от греческого слова “динамис” – сила) – это прибор для измерения силы.

Существуют различные конструкции динамометров. Силу тяги тракторов, тягачей, буксиров и т. д. измеряют с помощью тяговых динамометров (рис. 35).

Для измерения мышечной силы руки используют медицинский динамометр – силомер (рис. 36).

На рисунке 37 изображен учебный пружинный динамометр, рассчитанный на измерение сил до 4 Н. Он состоит из стальной пружины с указателем и крючком, прикрепленной к пластмассовому (в старых конструкциях к деревянному) основанию, на которое нанесена шкала (буква “N” на шкале динамометра – это международное обозначение ньютона).

Рисунок 35, 36, 37, 38. Различные виды динамометров.Действие пружинного динамометра основано на уравновешивании измеряемой силы силой упругости пружины.

Градуирование пружины динамометра (т. е. создание шкалы с делениями) можно осуществить следующим образом. К основанию динамометра (под пружиной) прикрепляют полоску белой бумаги. Затем отмечают положение указателя при нерастянутой пружине – это нулевое деление (рис. 38, а). После этого к крючку подвешивают груз массой 102 г. На этот груз действует сила тяжести 1 Н. Под действием этого груза пружина растягивается и указатель перемещается вниз. В положении равновесия сила тяжести, действующая на груз, уравновешивается противоположно направленной силой упругости.

Следовательно, растяжение пружины при этом будет соответствовать силе упругости, также равной 1 Н. Поэтому новое положение указателя отмечают на бумаге цифрой 1 (рис. 38,6).

Затем к первому грузу подвешивают еще один такой же, увеличивая тем самым общую массу до 204 г, а силу тяжести – до 2 Н. Соответствующее положение указателя отмечают цифрой 2. После этого прикрепляют третий, а затем четвертый груз, каждый раз отмечая положение указателя соответствующей цифрой.

Для того чтобы можно было измерять десятые доли ньютона, каждое из расстояний между отметками 0 и 1, 1 и 2, 2 и 3, 3 и 4 делят на десять равных частей. Такое построение шкалы возможно благодаря закону Гука, из которого следует, что сила упругости пружины увеличивается во столько же раз, во сколько раз увеличивается ее удлинение.

Динамометр можно применять и для измерения веса тела.

Весом тела называют силу, с которой оно давит на горизонтальную опору или растягивает вертикальный подвес.                Р – вес тела.Если к вертикально расположенному пружинному динамометру прикрепить груз, то после того, как груз растянет пружину и остановится, на крючок динамометра будут действовать две силы: сила упругости пружины F_упр и вес груза Р. Эти силы будут противоположны по направлению, но равны по величине. Поэтому динамометр позволяет измерить не только силу упругости (и равную ей силу тяжести груза), но и вес тела Р.

Вес покоящегося, а также равномерно и прямолинейно движущегося (относительно Земли) тела равен действующей на него силе тяжести:                P = mg

Несмотря на совпадение формул, между силой тяжести и весом тела есть существенное различие. Сила тяжести приложена к телу, на которое действует Земля, а вес тела приложен к подвесу или опоре, на которую это тело давит. Если обе эти силы изобразить в виде стрелок, указывающих их направление (а направлены эти силы вертикально вниз), то это будет выглядеть так, как показано на рисунке 39.

Рисунок 39. Изображение силы тяжести и силы, приложенной к опоре (веса тела).

Вес тела не следует путать с его массой. Масса тела измеряется в килограммах, а вес тела (как и любая другая сила в физике) – в ньютонах. Вес тела имеет направление, а масса никакого направления не имеет.

Для чего необходимо знать силовые показатели?

Подобные устройства имеют практически неограниченные сферы применения. Полученные с их помощью результаты производители разнообразной техники указывают в технической документации. Измерения силовых и нагрузочных способностей позволяет предсказать срок службы и определить эксплуатационный ресурс машины, узла или агрегата. На этом основании устанавливают правила использования изделий и их сервисного обслуживания.

Данные, полученные с помощью динамометров, используют в инженерных расчетах и проектных работах. Ключевое значение такая информация имеет при возведении зданий и мостов, гидротехнических и других сооружений. С помощью установленных силовых показателей и нагрузочных способностей обеспечивают безопасность дорожного движения, пилотируемых полетов, эксплуатации механизмов и техники, парковых аттракционов.

В медицине полученные с использованием таких приборов данные необходимы для выбора терапевтической тактики, методов и средств реабилитации. Профессиональным атлетам динамометрический анализ позволяет оценить эффективность тренировок и внести в них нужные коррективы для ускорения прогресса.

Что такое динамометр?

Прибор определяет относительную мощность наличного или требуемого усилия для выполнения какого-либо физического действия.

Промышленные, медицинские и бытовые устройства различаются:

• габаритами;
• принципом работы;
• способом вычисления;
• типом шкалы;
• техническими параметрами и другими характеристиками.

Динамометр служит для измерения показателей силы человека, агрегата, машины и прочего. Конструкции и типы таких устройств варьируются в широком техническом диапазоне. В международной системе единиц сила измеряется в ньютонах. Динамометры в зависимости от собственного предназначения оснащаются разными шкалами. Некоторые приборы измеряют приложенное усилие в килограммах. Общепринятой европейской практикой считается определение силы в ньютонах.

Она отражает величину, необходимую для того, чтобы за 1 сек. изменить скорость продвижения твердого объекта массой 1 кг. Этот показатель рассчитывает вычислительное звено динамометра. В большинстве моделей бытового, индустриального и медицинского предназначения используются деканьютоны или килограммы, что необходимо для унификации получаемых значений. Ньютоны используют только в некоторых лабораторных и учебных динамометрах.

Принцип действия

Принцип работы электрических устройств основан на том, что датчик испытывает определенную деформацию, вследствие чего происходит изменение токов сопротивления. В результате электросигнал находится в прямой зависимости от деформации элемента. Дополнительному датчику лишь необходимо усилить сигнал и записать его, чтобы можно было снять параметры прикладываемой силы. Динамометр механического действия работает несколько иначе. Главная его особенность в том, что при приложении силы пружина подвергается деформационному воздействию. Благодаря такому свойству можно измерить параметры деформационного воздействия, то есть силу, которая прикладывается к ней.

Предлагаем ознакомиться Влияние удобрений на рост растений. Роль и влияние удобрений на растения. Органические и органоминеральные удобрения

Гидравлические приборы способны демонстрировать более высокую точность, однако и конструкция у них более сложная. Принцип работы подобного устройства базируется на перемещении жидкости, расположенной в резервуаре, в момент приложения силы. Жидкость, которая была вытеснена по трубке, направляется к прибору, который и фиксирует ее объем.

Динамометр. Виды и устройство. Работа и применение. Как выбрать

Динамометр представляет собой специальное устройство, предназначенное для измерения показателей силы или получения параметров момента действующей силы. Этот измерительный прибор способен определить усилие либо силу, с которой один объект действует на другой. Такое воздействие можно встретить повсеместно: это двери лифтов, троллейбуса, метро, ворот и тому подобное.

Необходимо отметить, что первым устройством, которое применялось для измерения силы, являлись весы. Впервые такие весы появились в 1726 году. Через столетие Ричард Солтер создал прибор, в котором применялась пружина с целью измерения воздействия силы. Благодаря грузу она растягивалась на некоторое расстояние, которое соответствовало его массе. Спустя некоторое время Ренье создал устройство, на котором имелся циферблат. В нем применялась кольцеобразная замкнутая пружина. Затем стали появляться конструкции других изобретателей в лице Томсона, Броуна и так далее. Современное устройство по своей конструкции недалеко ушли от этих приборов.

Виды

Динамометр может иметь разные конструкции, которые довольно сильно различаются по предназначению, исполнению, функциям, диапазону измерений и тому подобное. Данные устройства можно разделить по измеряемым усилиям, то есть их можно классифицировать по диапазону измерения: от долей ньютонов до 20 тысяч ньютонов. Если говорить о принципе действия, то данные приборы могут быть различного действия в зависимости от их конструктивного исполнения. При этом в некоторых устройствах могут применяться сразу несколько принципов действия.

Механические подразделяются на изделия рычажного и пружинного действия. Особенность пружинного прибора в том, что сила воздействует на пружину, вследствие чего она может растягиваться или сжиматься, что в свою очередь определяется направленностью приложения силового фактора. Пружина обладает упругостью, которая находится в прямой пропорциональности от приложенной силы, которую необходимо измерить. Поэтому ее можно определить и зафиксировать. При использовании рычажного устройства сила направлена на деформирование рычага, что в свою очередь позволяет определить ее параметры.

Электронное оснащается цифровым дисплеем, где высвечивается информация о прикладываемой силе. В этих устройствах основополагающим элементом является датчик. Его функции это преобразование деформации от действия силы в электросигнал. Он также имеет дополнительный датчик, усиливающий основной сигнал, идущий от первого датчика. С целью преобразования деформационного действия применяются разнообразные датчики сопротивления, которые построены на индуктивном, тензорезистивном, пьезоэлектрическом и частотном принципе действия.

В зависимости от сферы применения могут быть и специфические устройства, позволяющие измерять силу воздействия, к примеру, медицинские. Такие устройства позволяют определить силу, степень функционирования мышц, выносливость, в том числе дают возможность следить за состоянием и восстановлением больного после получения травмы.

В отдельную категорию можно выделить кистевое устройство, при помощи него диагностируется сжимающая сила рук вследствие нарушения их функционирования. Тесты с применением данного устройства используются не только в медицинских целях, но также во многих организациях: это правоохранительные органы, Министерство чрезвычайных ситуаций, вооруженные силы, экспедиторские компании, организация боевых единоборств и профессионального спорта. Становое устройство применяется с целью определения сил мышц, которые предназначены для выпрямления туловища человека.

Образцовый динамометр представляет собой эталон, применяемый для определения сил в статике, чаще всего сил сжатия и растяжения во время ремонта испытательных устройств и установок. Данные приборы имеют малую зависимость от температуры окружающей среды. Их конструкция более сложна, что вызвано необходимостью получения независимости от внешних факторов. Так у них предусмотрена автоматическая компенсация искажений и имеются средства самодиагностики. Они обладают малыми габаритами, точностью и долговечностью. Для удобства пользования данные приборы имеют цифровую индикацию, удобный интерфейс и возможность подключения к персональному компьютеру.

Динамометр в повседневной жизни

Зачем нужен прибор для измерения силы в повседневной жизни? У многих людей есть устройство, как весы, напольные или кухонные, или даже безмен. Эти приборы работают по тому же принципу. А зачастую можно встретить и такое название «весы динамометрические». Такие весы используются для взвешивания больших и тяжелых грузов с помощью кранов.

Динамометр нашел широкое применение в спортивной медицине и физиологии. С помощью кистевого динамометра измеряется сила мышц, сгибающих пальцы кистей рук, что используется для оценки функций рук здорового человека или восстанавливающегося после травм. Становой динамометр позволяет оценить общую физическую подготовку человека. Исследования физического состояния применяются в неврологии при диагностике заболеваний, сопровождающихся мышечной слабостью.

Принципы работы динамометра используются для измерения сил сжатия автоматических систем: или автоматические двери в супермаркете, автомобильные электростеклоподъемники, створки ворот. Если данный параметр настроен неправильно, то это может повлечь вред здоровью или нанести материальный ущерб. Поэтому были разработаны и строго применяются технические нормы, определяющие максимальную силу сжатия закрывающих автоматических систем.

Многим автомобилистам известен такой инструмент, как динамометрический ключ. Динамометрическая система такого ключа позволяет с ювелирной точностью закрутить гайку так, чтобы не повредить резьбу и при этом она не раскрутилась в самый неподходящий момент.

По назначению динамометры делятся на образцовые и рабочие. Образцовые динамометры различаются по степени точности (I, II, III степени). Они применяются для оценки точности и градуировки рабочих динамометров, а также для контроля усилия машин, проверяющих механические свойства изделий и материалов. Рабочие динамометры применяются для измерения тяговых усилий крупной техники, такой как тракторы, тягачи, буксиры.

Применение динамометров

На практике динамометры применяются не только для того, чтобы с их помощью измерять силу тяжести, но и для того, чтобы определять значения других сил (трения, упругости и т.п.). К примеру, сейчас эти приборы применяют для того, чтобы измерять силу различных мышечных групп человека. Одной из разновидностей такого рода устройств являются, к примеру, силометры. С их помощью измеряется мускульная сила руки при сжатии ее в кулак.

Динамометры находят широкое применение и тогда, когда необходимо измерять такие показатели, как тяговые усилия локомотивов, тягачей, тракторов, речных, морских буксиров и прочей техники подобного назначения. Для этого применяются специализированные тяговые динамометры. Их главной отличительной особенностью является то, что с их помощью можно измерять такие тяговые усилия, которые составляют до нескольких десятков тысяч ньютонов.

Если говорить о применении динамометров в повседневной жизни, то эти приборы используются для того, чтобы измерять силу сжатия створок различных закрывающихся в автоматическом режиме устройств (например, дверей вагонов метро, грузовых и пассажирских лифтов, гаражных ворот и т.п.). Необходимо особо отметить, что применение таких систем с использованием динамометров предполагает точную их юстировку и своевременное, тщательное техническое обслуживание.
