Устройство и принцип работы карбюратора современной бензопилы, схема с описанием

Как очистить карбюратор бензопилы своими руками

На то, что карбюратор нуждается в чистке, могут указывать ряд признаков. Например:

  1. Мотор запускается с трудом.
  2. ДВС не может набрать максимальные обороты.
  3. На холостом ходу бензопила глохнет.
  4. Увеличение оборотов приводит к тому, что мотор глохнет.
  5. При эксплуатации из глушителя идет дым черного цвета.
  6. Увеличивается расход топлива.
  7. При прогревании двигатель глохнет.

При обнаружении одного или нескольких признаков нарушения работы бензопилы необходимо очистить оборудование. Для этого специалисты рекомендуют придерживаться такой последовательности действий:

  1. Приобрести средство для очищения. Не исключена также возможность использования растворителя WD-40.
  2. Выполнить демонтаж карбюратора.
  3. Разобрать устройство, начиная с места, где происходит закачка топлива – мембранный насос. Для этого достаточно выкрутить болт крепления.
  4. Снять верхнюю крышку. При снятии крышки можно получить доступ к мембранному насосу.
  5. Мембрана должны быть чистой, эластичной и мягкой. Если она жесткая и засоренная, необходимо выполнить ее замену.
  6. Теперь наступило время оценить состояние сеточки топливного фильтра. При обнаружении на ее поверхности засорений, их необходимо удалить. Для этого сеточка демонтируется, и чиститься при помощи мягкой щетки.
  7. После этого нужно развернуть карбюратор к себе обратной стороной и выкрутить крепежные винты, которые фиксируют пластину.
  8. Под пластиной расположена вторая мембрана, управляющая иглой, закрывая и открывая отверстие, через которое поступает топливо.
  9. Она также должны быть чистой и эластичной. В противном случае вторую мембрану придется также заменить.
  10. С иглой соединяется небольшая лапка, если она имеет согнутый вид, ее можно аккуратно отогнуть к себе на 0,5-1,0 мм. Если этого не сделать, игла не сможет открываться полностью, снижая показатель мощности мотора бензопилы.
  11. Теперь можно очищать внутреннюю часть устройства и продувке каналов при помощи очистителя. На его носике находится длинная трубка с распылителем, что упрощает работу с ним.

После окончания очистки оборудование собирается в обратном демонтажу порядке.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Как правильно отрегулировать карбюратор на бензопиле?

Чтобы самостоятельная настройка карбюратора бензопилы принесла желаемый результат, нужно провести подготовительные работы. В первую очередь оператор должен убедиться в исправности двигателя. Для этого обязательно нужно снять верхнюю крышку защитного пластикового корпуса и внимательно осмотреть ЦПГ двигателя на наличие заусенцев, трещин и других дефектов. Если они образовались, то поверхность узла потребуется отшлифовать

При этом важно не повредить защитное хромированное или никасиловое покрытие цилиндра

Далее нужно осмотреть свечу зажигания. В случае образования на ней толстого слоя высохшего нагара, деталь потребуется выкрутить и тщательно очистить. Для этого свечу нужно нагреть и аккуратно соскрести с ее наконечника остатки засохшего масла.

В конце потребуется осмотреть детали всей топливной системы бензопилы. Засорение в трубках, скопившийся мусор в топливном и воздушном фильтрах, нестабильная работа диффузора – все это приводит к потере двигателем необходимых оборотов. В результате оператор не получает точной информации о работе мотора и не может установить правильные настройки. Чтобы не допустить этого, нужно промыть детали карбюратора, фильтра и трубки. После того, как они полностью высохнут, их можно установить на изначальное место.

Зачем нужно чистить карбюратор бензопилы

При эксплуатации агрегата в его топливный бак нередко попадает пыль, мелкие камни и иные загрязнения. За их улавливание несет ответственность топливный фильтр, но при частой эксплуатации бензопилы фильтр постепенно загрязняется. В результате он теряет способность выполнять свою функцию.

Этот элемент также может подвергаться такому отрицательному процессу, как оксидирование – отложение окиси на внутренних стенках топливного бака. Это случается если на протяжении длительного времени бензопила не эксплуатировалась, а в ее баке осталось топливо. После этого начало работы приводит к попаданию осадка в карбюратор, засоряя его.

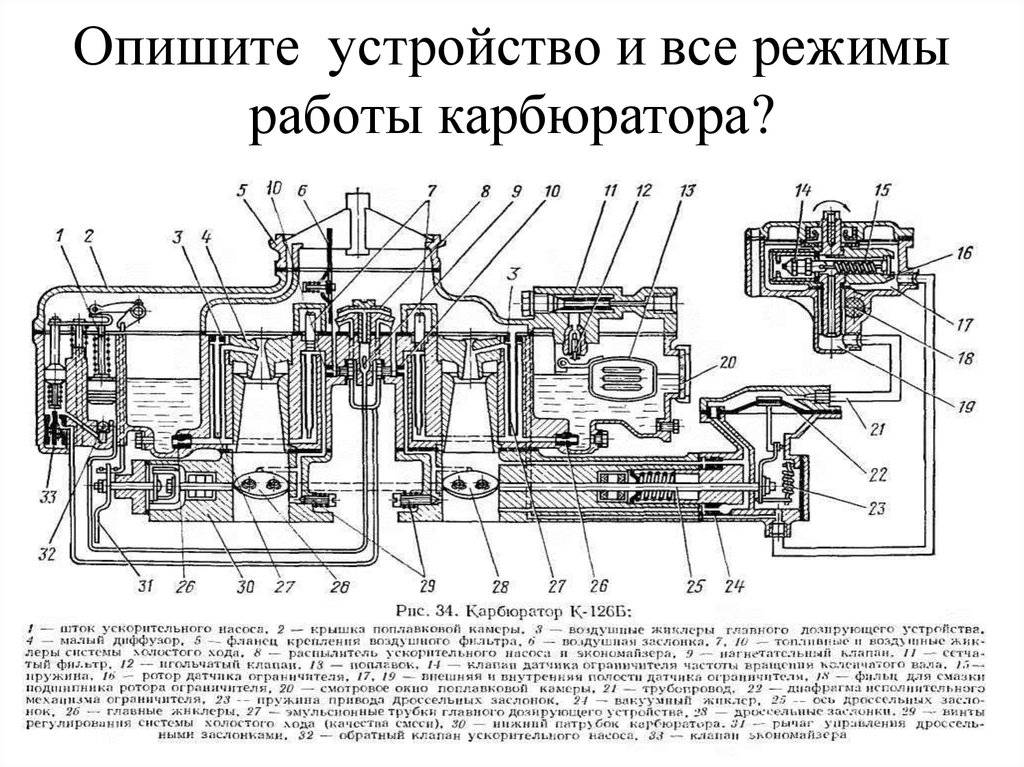

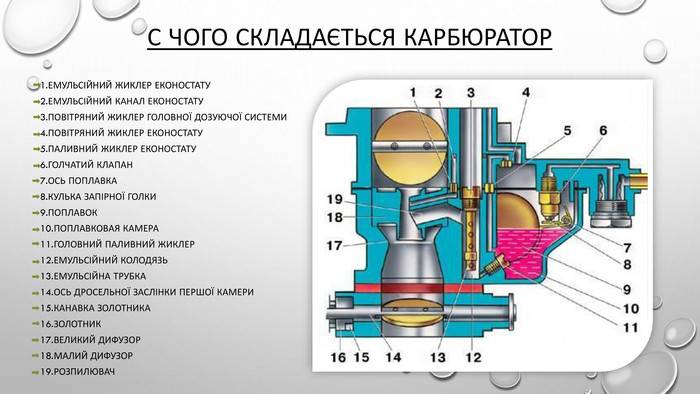

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

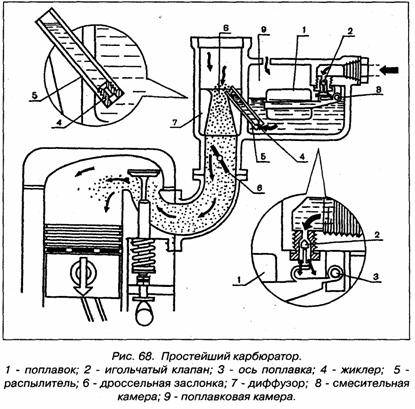

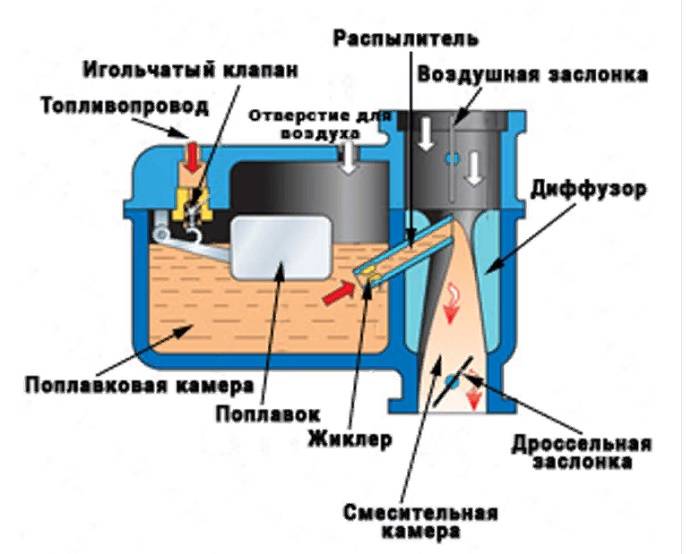

К основным элементам карбюраторов всех бензопил относятся:

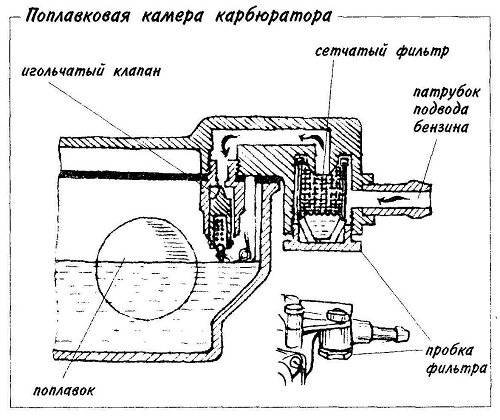

  • поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
  • распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
  • диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
  • трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала
