Какой поперечник шарика в патроне перфоратора

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Рекомендации по смазке

Важно учитывать, что новые патроны изначально сухие, либо смазка там добавлена в минимальном количестве. А при ремонте старых элементов удаляется прежняя смазка

Следовательно, в обоих случаях требуется добавить или обновить смазку.

Не стоит даже и спрашивать о том, нужно ли вообще смазывать патрон бытового, профессионального или полупрофессионального перфоратора. Да, это необходимо делать в обязательном порядке. Иначе износ детали ускорится в несколько раз. Прибор быстро выйдет из строя.

Искать универсальные смазки не стоит. Лучше загляните в руководство по эксплуатации вашей марки и модели перфоратора. Производитель чётко указывает, какое средство и в каком количестве нужно вносить. Учтите, что дефицит смазки, как и её избыток, могут одинаково быстро привести к выводу устройства из строя.

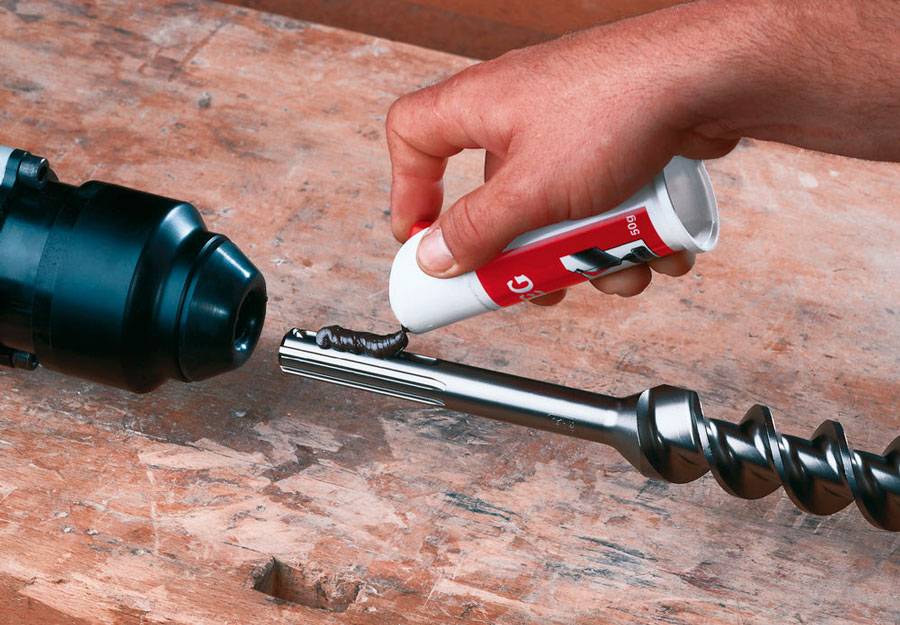

Смазку обычно наносят именно на сам хвостовик. Тем самым смазка оказывается внутри зажимного механизма. После извлечения насадку следует протереть от пыли и отработки. Это позволит продлить срок службы смазочного материала, находящегося внутри патрона.

Обычно производители перфораторов рекомендуют применять смазку под собственными торговыми марками. Нарушать это требование не стоит, поскольку состав аналогичных средств, но от других производителей, может отличаться. А с тем, как правильно вставить патрон в свой перфоратор, каждый владелец электроинструмента точно должен разобраться.

Зачастую требуется навернуть патрон на электроинструмент, вставить в гнездо винт и закрутить его с помощью отвёртки. Ориентируйтесь на механизм соединения патрона и перфоратора, используемый на конкретном устройстве. Теперь прибор готов к работе. Нужна лишь насадка. Тут достаточно собрать сам разобранный для ремонта патрон, подобрать насадку, которой будете работать на перфораторе, вставить в отверстие, зажать и приступить к работе.

Есть ли у вас перфоратор? Какого типа? Какой патрон на нём используется? Приходилось ли его снимать, менять или ремонтировать? С такими сложностями столкнулись при этом?

Нюансы разборки и сборки патрона для перфоратора

Детали любого инструмента нуждаются в регулярном осмотре и чистке. Патрон для перфоратора – не исключение. Если вы хотите, чтобы оснастка прослужила вам долго, и работать с ней было легко, то привыкайте систематически ухаживать за ней.

  • Отодвиньте ту часть, что из пластика и снимите резиновый уплотнитель.
  • При помощи отвёртки уберите фиксирующее кольцо, а затем фиксирующую шайбу.
  • Кольцо, расположенное за шайбой, также нужно убрать.
  • Начните разбирать механизм SDS. Выньте последовательно шарик, шайбу и пружину.
  • Все разобранные детали необходимо аккуратно почистить и смазать маслом.
  • Чтобы собрать патрон повторите выше описанные действия в обратном порядке.

Выбирая оснастку для перфоратора, мы часто задаёмся вопросом, какой патрон лучше. Ответ довольно прост. Лучшим будет то устройство, которое оптимально подходит к вашему инструменту по всем параметрам и отвечает каждой из поставленных вами задач.

При покупке желательно отдавать предпочтение проверенным брендам. Крупные производители дорожат своей репутацией, и не будут экономить на качестве.

Характеристики дрелей.

Мощность

– самая важная характеристика дрели, во многом определяющая возможности инструмента, поэтому мощность часто приведена уже в названии модели. К сожалению, среди недорогих дрелей нередки случаи завышения мощности, поэтому, чтобы не разочароваться в покупке, выбирайте дрели известных производителей. Либо сразу вычитайте в уме процентов 10 от заявленной мощности.

Максимальный диаметр сверления

Для удобства выбора многие производители приводят максимальные диаметры сверления дерева, металла и бетона. Увы, пользоваться этими значениями стоит с осторожностью, поскольку о толщине материала ничего не сказано

Не обольщайтесь, увидев в характеристиках дрели мощностью 400 Вт максимальный диаметр сверления металла в 10 мм – скорее всего, под металлом производитель имел в виду фольгу.

Тип патрона

. Патрон предназначен для крепления сверл и насадок. Применяется несколько видов патронов:

Быстрозажимной патрон может быть двухмуфтовым или одномуфтовым. Одномуфтовый патрон для замены сверла требует фиксации шпинделя. На разных моделях фиксация шпинделя реализуется по-разному: на некоторых он автоматически блокируется при остановке двигателя, на других для блокировки следует нажать соответствующую кнопку или сдвинуть фиксирующее кольцо. Двухмуфтовый патрон следует зажимать двумя руками.

7/16 Hex

– патрон под шестигранный хвостовик размером 7/16″, используется в дрелях фирмы Milwaukee и некоторых других производителей. Для использования стандартных сверл необходим переходник.

Максимальное число оборотов холостого хода

определяет, с какой максимальной скоростью может вращаться патрон дрели. Высокая скорость вращения (2500 – 4000 об/мин) необходима для сверления твердых материалов тонкими сверлами: твердых металлов, стекла, керамики. Железо лучше сверлить на средней скорости (500 – 1500 об/мин), в зависимости от диаметра сверла. Дерево сверлится на низкой скорости (500-1000 об/мин).

Читать также: Как подключить одинарный выключатель схема

С одной стороны, большое максимальное число оборотов увеличивает универсальность инструмента, а с другой стороны, основная масса бытовых задач не требует высокой скорости. Кроме того, максимальную мощность дрель выдает на максимальной скорости. Таким образом, 600 ваттная дрель с максимальной скоростью вращения 4500 об/мин на скорости сверления в 2000 об/мин будет слабее 600 ваттной же дрели с максимальной скоростью вращения 2000 об/мин.

Максимальное количество ударов

определяет, с какой частотой в режиме сверления с ударом патроном совершаются возвратно-поступательные движения. Вопреки распространенному мнению, частота ударов ударной дрели слабо связана с производительностью долбления, так как чем выше частота, тем меньше амплитуда движений патрона. Большое максимальное количество ударов свидетельствует о небольшом размере зубьев храповых шестерен, которые износятся быстрее, чем крупные. Исходя из этого, лучше предпочесть модель с небольшим максимальным количеством ударов – на производительность это не повлияет, зато ударный механизм прослужит дольше.

Но в продаже имеется и некоторое количество аккумуляторных дрелей-шуруповертов, оснащенных трещоткой и регулятором скорости. На максимальной скорости такой инструмент способен сверлить твердые металлы, а на минимальной – использоваться для монтажа/демонтажа. К сожалению, цена подобного инструмента довольно высока.

Наличие функции реверса

у дрели позволяет изменить направление вращения патрона. Это облегчает извлечение сверла из глубоких отверстий и позволяет освободить заклинившее сверло. Также дрель с реверсом можно использовать для вывинчивания саморезов и винтов.

Блокировка кнопки включения

позволит не опасаться случайного включения дрели. Наличие этой опции практически необходимо бытовой дрели, если в доме есть дети.

Предохранительная муфта

предотвращает рывок инструмента при заклинивании сверла или насадки. Опция важна для мощных профессиональных дрелей с большим крутящим моментом, которые в случае клина просто невозможно удержать в руках.

Читать также: Проверка igbt транзисторов мультиметром

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

  1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
  2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
  3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
  4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
  5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
  6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма и переключателя режимов.


Схема ударного механизма и промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода и исполнительного механизма. В качестве электропривода используется коллекторный двигатель. Исполнительный механизм представляет собой комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается за счет подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников и бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 и смонтированных на нем деталей. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Как устроен универсальный патрон

Режущий инструмент для дрели или сверлильного станка имеет гладкий конический или цилиндрический хвостовик, который вставляется в кулачках обычного (цангового) зажима. У рабочего инструмента перфоратора на хвостовике прорезаны четыре паза. Два закрытых и два открытых, прорезанных по всей длине.

Типовое устройство патрона перфоратора состоит из втулки со шлицами, кольца, стопорных шариков и кожуха

В итоге типовое устройство патрона перфоратора выглядит следующим образом:

  • На вал электродвигателя насажена втулка со шлицами.
  • На втулку надевается кольцо, в которое упирается коническая пружина.
  • Между кольцом и втулкой находятся стопорные шарики.
  • С внешней стороны вся эта механика закрыта кожухом.

Сама фиксация инструмента происходит следующим образом: хвостовик сверла или ударника заходит во втулку, совмещая открытые пазы со шлицами, а в закрытые пазы заходят стопорные шарики, упирающиеся в кольцо. В итоге шарики не дают инструменту выпасть из зажима, а шлицы передают крутящий момент от вала. Толчки от бойка перфоратора транслируются на пятку хвостовика.

Причем, чтобы вставить инструмент в оснастку, нужно всего лишь надавить на кожух, сжав коническую пружину. После того, как пазы хвостовика попадут в шлицы, пользователь отпускает кожух и пружина смещает кольцо, а шарики закатываются в закрытый паз хвостовика.

Такой узел был придуман в начале 80-х годов ХХ века инженерами концерна Bosch. Причем в инструментальный обиход этот вариант удерживающего приспособления вошел под названием быстрозажимной патрон. Ведь чтобы поменять ударник на сверло пользователь просто вставлял хвостовик в шлиц, поворачивал кожух и отпускал его, заталкивая подшипники в глухие пазы.

Маркетологи Bosch даже придумали специальное обозначение для таких зажимов: SDS патроны, от немецкого Steck-Dreh-Sitzt (вставь-поверни-закрепи). Руководство концерна не стало настаивать на праве эксклюзивного использования этой разработки, поэтому очень скоро в продаже появилось множество разновидностей таких механизмов.

Как устроен патрон перфоратора

Если патрон для электродрели обладает в основном цилиндрической конфигурацией хвостовика, то у перфоратора он имеет иной облик. В хвостовой части имеется 4 углубления в форме пазов, расположенные на равной дистанции между собой. Два углубления с торца имеют открытый вид, иными словами, выемка проходит по всей протяжённости хвостовика, а два других — закрытого типа. Открытые пазы служат в качестве направляющих насадки, вставляющейся в патрон. За счёт закрытых пазов производится фиксация насадки. Для этого в структуре изделия учтены специальные шарики.

Структурно патрон перфоратора состоит из таких элементов:

  • на вал посажена втулка со шлицевым соединением;
  • на втулку надето колечко, в которое упирается пружина в форме конуса;
  • промеж кольца и втулки находятся стопора (шарики);
  • поверху устройство прикрыто кожухом из резины.

Монтаж насадки в механизм производится посредством обычной вставки хвостовой части в патрон. В то же время для закрепления насадки необходимо надавить рукой на кожух, вследствие чего шайбочки шарика и пружинки будут сцеплены и отведены вбок. Хвостовик при этом «встанет» в требуемое положение, о чём можно будет узнать по характерному щелчку.

Шарики не дают возможность насадке вывалиться из стопора, а при помощи направляющих шлицов будет обеспечена передача вращательного момента от вала перфоратора. Как только прорези хвостовика войдут в шлицы, кожух можно отпускать.

Подобная структура изделия была разработана германской фирмой Bosch. Именно такая структура считается предельно надёжной при эксплуатации мощного инструмента.

Снятие патрона с перфоратора: ремонт, замена

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный.

Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных.

Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда.

Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки.

Снятие происходит таким образом:

  • нужно постучать по головке винта для ослабления фиксации;
  • открутить с помощью отвертки;
  • зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон.

Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели.

Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

  • быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
  • ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит.

В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

  • регулятора оборотов;
  • электронного реверса;
  • щеточного реверса;
  • системы быстрой замены;
  • иммобилайзера;
  • индикаторов;
  • антивибрационной системы;
  • фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

  • патроны для перфоратора bosch;
  • патроны для перфоратора makita;
  • патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

  1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
  2. С помощью отвертки аккуратно снять фиксирующее кольцо.
  3. Затем фиксирующая шайба.
  4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
  5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

  • ремонта;
  • замены отдельных деталей;
  • чистки;
  • смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + ()

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

  • наворачивания патрона на дрель;
  • вставки винта в гнездо;
  • закручивания винта при помощи отвертки.

Патрон под перфоратор — зачем он нужен

Патрон на инструменте удерживает специальные насадки. Он считается главным элементом для выполнения основной работы. Для каждого вида деятельности нужно подбирать определенный патрон. Перфоратор в отличие от дрели совершает вращательные и возвратно-поступательные (ударные) действия. Последняя функция необходима при работе с крепкими материалами: кирпичом, бетоном и железобетоном. Почти каждая модель Bosch, Hanskon, Makita, Деволт, Вихрь, Зубр, Интерскол, Штурм, Калибр выделяется универсальностью.

Перед тем, как поменять на перфораторе патрон, рекомендуется рассмотреть его конструкцию. В ранее выпускаемых инструментах сверла закреплялись специальными кулачками. В современных моделях фиксация осуществляется при помощи направляющих клиньев и стопорных шариков.

Устройство

Схема патрона в разобраном виде Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов. Составные части самых распространенных зажимных устройств:

Составные части самых распространенных зажимных устройств:

  1. Ось, на нее напрессована втулка с множеством шлицов.
  2. Кольцо с конической пружиной, одеваемое на втулку.
  3. Стопорные шарики, которые располагаются между кольцом и втулкой.
  4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».
