Какой двигатель можно поставить на мотоблок агро

Замена масла

Поменять масло следует сразу после обкатки. Далее нужно производить замену перед летним и зимним сезоном.

Последовательность выглядит следующим образом:

Слить масло при неостывшем моторе. Нужно наклонить агрегат, открутить сливную пробку от крышки горловины для залива смазочного материала.
Подождать, когда жидкость полностью удалится.
Залить новое масло в том же объеме и произвести замер уровня при помощи щупа.

Мотоблоки фирмы Агро отлично зарекомендовали себя в сегменте недорогих и качественных устройств, которые очень популярны и востребованы среди фермеров и владельцев дачных земельных участков.

Особая сельскохозяйственная техника всегда подбирается с расчетом на долгое время эксплуатации, в добавок большой припас прочности агрегата. Мотоблок «Агро» — один из образцов, более позитивно себя зарекомендовавших посреди иных российских производителей. Может быть, вот поэтому особо фатальных поломок им фактически не имеется. При помощи неплохого сервиса и высококачественных запчастей эту технику есть вариант просто реабилитировать, привести к прежнему уровню производительности.

Как разобрать двигатель на мотоблоке агро

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

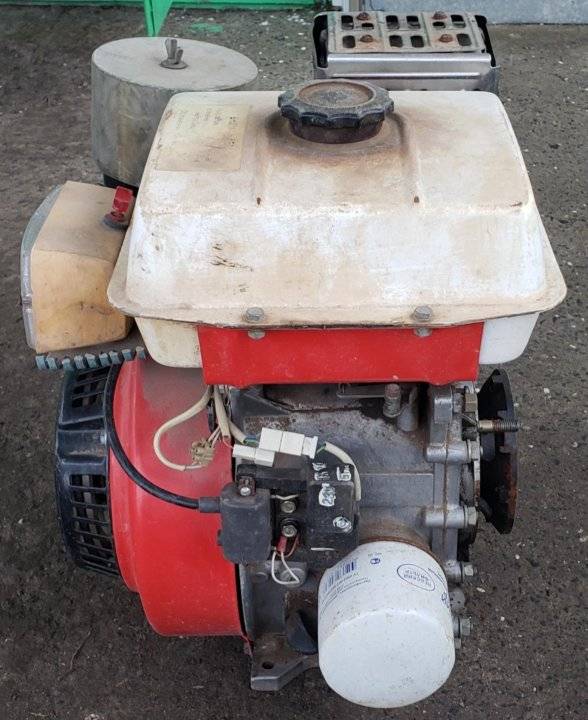

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустойчивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюратора необходимо снять поплавковую камеру и проверить состояние поплавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

Двигатель УМЗ. 341 для мотоблока Агро. технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного мотора последнего поколения УМЗ. 341, разработанного заводскими спецами. Этот одноцилиндровый четырехтактный движок мощностью 8 л.с. по всем характеристикам соответствует наилучшим мировым аналогам, а ему просто нет равных. Сначало он создавался для мотоблока «Агрос».

Официальный веб-сайт производителя мотора УМЗ 341. www.umpo.ru

Движок для мотоблока Агро УМЗ-341. управление по эксплуатации скачать

Каталог запчастей мотора УМЗ-341 и УМЗ-341Э. скачать

Для перевода мотора на бензин Аи-92 нужно поменять свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу мотора УМЗ. 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с веб-сайта завода производителя)

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan.

Как поменять движок УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие желают поменять этот движок на более современный, для их очень полезное.

Дополнительная информация

Сегодня сельскохозяйственная техника выпускается с разными двигателями — УМЗ-341 и УМЗ-341Э. Первый вариант более распространенный, оба рассчитаны на использование при определенных условиях:

при температуре от -20 до +40 градусов;
относительной влажности воздуха не больше 98 % при температурном режиме в 25 градусов.

Технические характеристики

Оборудование в обоих случаях представлено одноцилиндровыми, четырехтактными, бензиновыми, карбюраторными двигателями. У них присутствует:

верхнее расположение клапанов;
искровое зажигание;
горизонтально расположенный вал двигателя;
наклонное расположение цилиндра;
центробежный многорежимный регулятор оборотов, уравновешивающий вал.

УМЗ-341 устанавливается на мотоблоке Агро и поставляется на внутренний и внешний рынок для территорий с умеренным климатом. УМЗ-341 Э изготавливается на основе предыдущей базовой модели и чаще используется для АБ-4 — электростанции бензиновой.

Сельскохозяйственная техника Агро отличается высоким качеством и надежностью, при поломках отдельных деталей их легко заменить на аналоги. Все основные характеристики и чертежи агрегатов находятся в прилагаемой к мотоблоку инструкции, там можно найти информацию о том, как восстановить рабочие качества оборудования, поменять износившиеся части или поставить новый движок.

В видеоролике ниже владелец техники сравнивает мотоблоки Агро и МТЗ.

Как выбрать двигатель

Чтобы выбрать подходящий двигатель на мотоблок Арго, нужно знать основные технические характеристики агрегата для совместимости мотора и других составных частей:

Корпус имеет длину 180 сантиметров, ширину – 85, и высоту – 110 см. Клиренс достигает 25 см, а поворот осуществляется в радиусе 1,2 метра.
Вес устройства в собранном состоянии около 160 килограмм.
Рассчитан мотоблок на углубление в почву на 200 миллиметров и перевозку предметов массой до полутонны.
Агрегат способен развивать скорость 15 км/час.
Двигатели обладают одноцилиндровым карбюратором с охлаждением воздухом. Топливом является бензин с различным октановым числом (от А-76 до АИ-92).
Рабочий объем мотора составляет 0,3 литра, а мощность достигает 8 л.с.
Диаметр единственного цилиндра составляет 79 миллиметров.

Подберите наилучший двигатель для своего мотоблока Двигатели сразу производят хорошего качества, так как предполагается использовать технику в тяжелых условиях и сильной нагрузки. Была улучшена система смазки. Прежде масло разбрызгивалось, теперь же разработан метод, при котором смазочный элемент подается специально разработанным насосом, чтобы уменьшить трение основных соприкасающихся деталей. До этого масло проходит очистку в фильтре.

Увеличение мощности мотоблока позволит максимально эффективно использовать агрегат

После этого нужно присоединить к сцеплению гирю. Теперь остается все покрасить и дать высохнуть краске.

Делается то же для того, чтобы изготовить утяжелитель для другого колеса. В результате мотоблок станет тяжелее на 50 кг.

Внутреннее отверстие оси мотоблока может вместить шестигранное крепление, поэтому сделанные утяжелители легко можно туда прикрепить. Чтобы смонтировать грузила, в оси сверлят отверстие для шплинта. Теперь утяжелители готовы к установке на колесо. Шплинт не будет выпадать, если его закрепить стальной проволокой.

https://youtube.com/watch?v=QPGlmhwQyQk

Если колесных утяжелителей мало, то можно добавить веса корпусу мотоблока.

Для этого варят каркас, крепят его на раме мотоблока. Можно найти блин, который весит не меньше 25 кг, приварить его и закрепить болтом

Важное условие — прорезать отверстие в каркасе, чтобы можно было слить масло из двигателя. Такая конструкция может быть сварена из углового профиля и иметь форму ящика

Установка и обкатка

В большинстве случаев китайские двигатели от фирмы Lifan устанавливают, когда «родной» мотор вышел из строя или перестал справляться со своей основной задачей. Разумеется, в такой ситуации новый агрегат окажется весьма кстати. После покупки подобная техника будет на протяжении длительного времени радовать своего обладателя легким запуском и безотказной эксплуатацией. Но нужно правильно установить двигатель, чтобы он работал эффективно.

Устанавливаются двигатели китайского производства довольно просто. Справиться с этой процедурой сможет даже человек, который этим ни разу не занимался.

Рассмотрим, как правильно зафиксировать двигатель Lifan своими руками.

Сперва уберите прежний аппарат. Делают это с применением специальных рожковых ключей или головок. Его надо снять весь, открепив перед этим тросы газа, если они имеются в конструкции. Перед непосредственным снятием старого агрегата потребуется скинуть ремень, работающий с редуктором (передающий ему крутящий момент).
Теперь можно установить новый движок. Делается это с применением тех же крепежей, если таковые совпадают. Но если нет, то их понадобится переделать, высверлив дырки либо прикрепив сваркой вспомогательные пластинки из металла или поставив переходную плиту.

Что касается обкатки только что купленного двигателя – здесь мнения разных людей расходятся. Одни утверждают, что движок требуется сразу же завести, а затем – поработать на половине его заявленной мощности. Другие же советуют позволить двигателю немного поработать на холостом ходе, чтобы хорошенько прогреться. В реальности же обкатка техники Lifan должна происходить так, как это описано в руководстве по эксплуатации.

Выходить за рамки инструкции не рекомендуется, потому что составляют ее люди с соответствующей квалификацией и опытом. Лучше следовать их рекомендациям, чтобы не испортить новую технику.

В большинстве случаев обкатка нового ДВС (двигатель внутреннего сгорания) Lifan требует немало времени. Если же вы будете делать все, опираясь на инструкцию, то никаких недочетов и неполадок в технике не возникнет. Если же при правильных действиях какие-то проблемы с новым движком все-таки возникли (например, появилась обратная отдача), то не стоит забывать о том, что продается он с гарантией.

Как правильно заводить мотоблок?

Как завести мотоблок при первом запуске и не нанести технике вред? Прежде всего, никогда не игнорируйте прочтение инструкции по эксплуатации. Производители всегда доступно разъясняют в них необходимую информацию.

В целом же для безопасного запуска мотоблока следует придерживаться 3 основных правил:

Проверьте надежность крепления и плавность хода рычагов топливной системы. Ход тросов и рычагов газа и сцепления должен быть плавным, чтобы Вы чувствовали их при управлении

Также следует обратить внимание на регулировку руля.
Проверить уровень масла (в принципе, это следует делать перед каждым запуском). Некоторые модели имеют встроенные датчики и при малом количестве смазки не заведутся автоматически

Другие же модели в таком случае будут подвержены поломке.
Проверьте наличие топлива. Заправляйте агрегат только качественным горючим – это продлит срок службы важных узлов механизма и повысит продуктивность работы. Обращайте внимание на тип двигателя – модели с 2-тактным двигателем требуют заправки специальной топливной смесью, пропорции которой прописаны в инструкции.

Бензиновые и дизельные двигатели имеют некие особенности, которые следует учитывать при запуске. Агрегаты, работающие на бензине,

следует заводить по такому алгоритму:

отверните кран подачи топлива;
подсос должен быть установлен в режим «Запуск» (Choke);
не включая зажигания, несколько раз проверните кик-стартер;
включите зажигание, заведите агрегат и переведите рычаг подсоса в положение «Работа» (Run).

Мотоблоки с электростартером можно заводить сразу после включения зажигания.

Процесс запуска дизельных двигателей немного сложнее. Перед запуском нужно стравить воздух с топливной системы. Для этого кран подачи топлива открывается, соединения топливного шланга раскручиваются до тех пор, пока не появится топливо. Открутите все краны и переведите газ в положение работы на средних оборотах. Прокачайте вручную декомпрессор несколько раз. После этого мотоблок можно заводить.

Предлагаем Вам также ознакомиться с видео о том, как правильно запускать мотоблок:

В случае несвоевременной поломки стартера, мотоблок можно запустить и без него.

Для этого стоит проделать такие действия:

Снять стартер.
Отсоединить от стартера пусковую веревку (или найти подходящую новую).
На месте снятого стартера Вы увидите круглую пусковую головку с отверстием. Проденьте веревку сквозь него и надежно закрепите.
Обмотайте веревку вокруг детали примерно на половину ее длины.
Резко дерните веревку для запуска.

Минусы данного способа в том, что при каждом запуске веревку придется наматывать повторно. Также процедуру стоит производить в перчатках, чтобы не повредить веревкой руки.

Запуск мотоблока после зимы

Успешный запуск и эксплуатация мотоблока после зимнего простоя прежде всего зависят от качества топлива и условий хранения агрегата зимой. Перед первым запуском после зимы стоит сменить масло. После залейте в бак для горючего необходимо топливо. Запустив мотоблок, дайте ему некоторое время поработать на холостых оборотах и прогреться. Если мотоблок отказывается заводиться – проверьте целостность проводки и контактов, наличие искры в свече зажигания, продуйте топливную систему.

Рассмотрим их на примере мотоблоков некоторых популярных брендов.

Запуск мотоблока Нева проводят по такому алгоритму:

выставите рычаг зажигания в позицию «ON»;
перекройте подачу воздуха и откройте бензиновый кран;
проверните ручку газа, немного не доходя до максимума;
заведите мотоблок, дернув за трос стартера;
откройте заслонку подачи воздуха (в зимний период лучше делать это постепенно).

Запуск мотоблока Патриот:

выкрутите ручку газа на максимум;
продуйте топливную систему, дернув трос необходимое количество раз. Для запуска дерните его коротко и резко;
ослабьте ручку газа для нужного уровня.

Запуск мотоблока Урал:

рычаг переключения скоростей должен находиться в нейтральном положении;
откройте кран подачи топлива;
прикройте дроссельную заслонку, оставив небольшой просвет. Если двигатель холодный – закройте и воздушную заслонку;
заведите двигатель.

Придерживаясь этих рекомендаций, Вы сможете избежать поломки мотоблока и успешно пользоваться им длительный срок. Не забывайте также проводить профилактические осмотры агрегата и придерживаться рекомендаций инструкции по эксплуатации.

Инструкции по эксплуатации и обслуживанию

Перед началом использования мотоблока «Агро», ознакомьтесь с руководством по его эксплуатации. Сохраняйте инструкцию в течение всего срока использования агрегата.

Масло и топливо

Рекомендуемые производителем:

масло в двигатель — для карбюраторных с воздушным охлаждением, по сезону, например, SAЕ15W/30;
масло в редуктор — SAE80/W90;
топливо — бензин АИ-86, 90;
смазочные материалы — Литол-24, синтетический солидол, жировой солидол.

Первый запуск и обкатка

Перед первым запуском рычаг КП установить в нейтральное, а ВОМ в выключенное положение.

Допускается выполнения легких видов транспортных работ (с малой загрузкой прицепа), а также работа с мотоблоком на неполной нагрузке двигателя.

Основные причины поломок

Мотоблок «Агро» может не заводиться по нескольким причинам:

недостаточное количество топлива;
недостаточный уровень масла;
переохлаждение мотоблока, слишком низкая температура воздуха (зимой);
более серьезные неисправности, требующие ремонта.

Наиболее распространенные неполадки:

течь масла (может происходить по причине износа манжет или из-за их повреждения, устраняется заменой манжет);
не полностью выключается муфта сцепления (рычаг сцепления свободно «ходит», слишком сильно вытянут трос, устраняется заменой или укорочением троса, а также регуляцией рычага до нормы);
нет полного крутящего момента (возможно, ослабла нажимная пружина или износилась ведущая чашка, устраняется заменой или регулировкой).

Это интересно: Технические характеристики и отзывы владельцев мотоблока Агромаш М-20

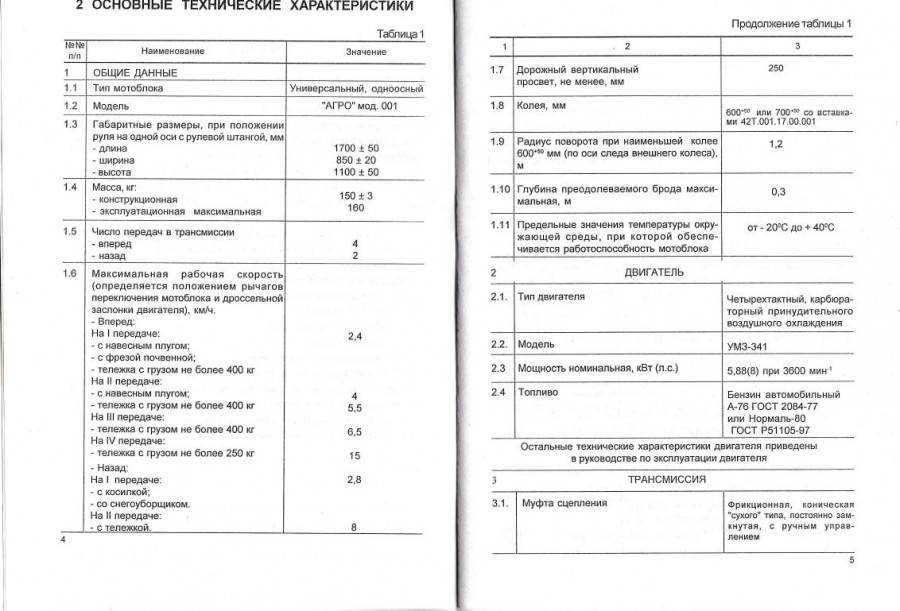

Технические характеристики и комплектация мотоблока Агро

Мотоблок от бренда Агро комплектуется мотором марки УМЗ-341. В число преимуществ этого двигателя входит высокая выносливость, способность бесперебойно работать в самых тяжелых условиях, высокий рабочий ресурс и внушительный запас мощности.

Модель производства компании Агро обладает достаточно большими габаритами. Длина мотоблока составляет 180, ширина – 85, и высота – 110 см. Дорожный просвет агрегата составляет 25 см, чего более чем достаточно для преодоления преград, встречающихся на пересеченной местности. Для полного разворота мотоблока хватит участка, диаметром 120 см.

Колея мотоблока Агро не регулируется – она составляет 60 см.Вес модели довольно большой – 160 кг. Тяговое усилий агрегата составляет 100 кГс, а максимальная глубина вспашки равна 20 см. При использовании прицепа для перевозки урожая и инструментов максимальный вес багажа составляет 500 кг. Максимальная скорость передвижения, при этом, не превышает 15 км/ч.

Характеристики двигателя мотоблока Агро включают:

мощность мотора –8 л. с.;
скорость вращения – 3600 об/мин;
максимально возможный крутящий момент – 17,2 Нм;
диаметр рабочего цилиндра – 7,9 см;
показатель сжатия при работе – 7,4.

Для заправки мотоблока Агро могут использоваться различные марки бензина, начиная от АИ-76, и заканчивая АИ-92.

В комплектацию мотоблока Агро входит инструкция по эксплуатации, комплект ключей для самостоятельной сборки, обслуживания и ремонта, а также фрезы для вспашки почвы.

Описание бренда «Агро»

является Уфимское предприятие — УМПО, специализирующееся на мотостроении. Выпуск мотоблоков данной серии был начат в 1998 году, а сама модель появилась в проекте еще в 1996. С того времени мотоблоки «Агро» (или «Агрос» — изначальное название) обрели огромную популярность. С конвейера завода сошло более сорока тысяч экземпляров машин. С 2008 по 2011 год производство «Агро» было приостановлено, а затем оно восстановилось и продолжается до настоящего времени.

Популярность мотоблока и в первые годы выпуска, и в наши дни обусловлена высоким качеством запчастей, качеством сборки, а также мощностью агрегата.

Несмотря на то, что другие российские производители выпускают технику и с большим количеством лошадиных сил, «Агрос» до настоящего времени не сдает лидерских позиций, получая самые положительные отзывы от владельцев.

Читайте так же из рубрики

Плавают Обороты На Мотоблоке С Двигателем Субару

В данной теме, станем знакомиться разбирать неисправности мотоблоков и культиваторов всех марок, Салют. Нева, Зубр и т.д., и устранение этих дефектов и ремонт. Большая часть проблем, свойственны для всех типов мотоблоков, их движков и других узлов. Нередко бывает, что ранее исправный мотоблок, служивший пару лет, вдруг теряет мощность. — Если мощность свалилась после продолжительно хранения,

Как Проверить Масло В Редукторе Мотоблока

Сервис мотоблока состоит в проведении ряда работ, обеспечивающих безотказную и неопасную работу машины за период всего срока ее эксплуатации. К таким работам относится смена масла в узлах мотоблока, проверка и профилактика систем мотора, регулировка устройств управления, уход за шинами и т.п. Мотоблок обязан очищен от грязищи и установлен горизонтально, делая упор на третье колесо (если

Как На Мотоблок Урал Поставить Двигатель Лифан

Движок Лифан для мотоблока — универсальный агрегат, разработанный для установки на малую сельскохозяйственную, садовую и строительную технику наикрупнейшей китайской компанией Lifan, которая с 1992 года практикуется на выпуске не только лишь оборудования, но и одновременно байков, автомобилей, автобусов, скутеров. Высокопроизводительные моторы поставляются как в страны СНГ, так на рынки Европы и Азии. Движки Lifan имеют

Автомеханик, специализируется на С/Х технике

Мотоблоки фирмы Агро получили широкое распространение среди фермеров и владельцев земельных участков. Они помогают при пахоте, бороновании, скашивании ненужных растений, и даже их можно приспособить к уборке снега и транспортировке различных грузов.

Данные агрегаты производятся в Уфе с 1999 года. Главная особенность в том, что двигатели для техники делаются в России, что значительно уменьшает стоимость. На мотоблок Агро в большинстве случаев устанавливают двигатель УМЗ 341, ремонт которого облегчен тем, что мотор сконструирован тут же на заводе. Большая надежность и хорошая мощность отлично сочетаются с простотой процесса управления устройством. Значительный вес и высокое тяговое усилие обеспечивают отличную помощь в замене ручного труда механизмами.

Мотоблоки помогут сэкономить вам ваше время и силы

Общие сведения, назначение и особенности конструкции

Для начала стоит о и «Агро» – абсолютно идентичные мотоблоки. Агрос является более ранней версией, а конструкция модели за многие годы производства почти не изменилась.

Машина выпускается на Уфимском моторостроительном заводе, который был основан в 1925 году. В 1920- и 1930-ых годах предприятие считалось крупнейшим в СССР производителем авиационных двигателей. В мирное время завод начал осваивать выпуск сельскохозяйственной техники. Рабочий персонал предприятия сейчас состоит из более 200 человек. Что касается самого мотоблока Агрос, его выпуск был освоен в 1998 году. Проект оказался настолько удачным, что за прошедшие годы произведено и продано порядка 40 тысяч одноименных мотоблоков, а также различных навесных опций к ним.

Выпуск одноименного мотоблока был завершен в 2008 году по причине полной остановки производства всей подобной техники на Уфимском заводе. Дело в том, что предприятие стало получать больше заказов на выпуск авиационной техники, которая является более прибыльной. В связи с этим сборка «Агроса» была прекращена. Однако позже мотоблок стали выпускать на другом заводе, который принадлежит Торгово-промышленной палате ООО «Уфа-механика».

Модель Аргос позволяет качественно и эффективно выполнять работы по культивации почвы, посадке и выкапыванию корнеплодов и других овощных культур. Богатая базовая комплектация позволяет на первое время выполнять необходимый объем работ. Благодаря возможности подключения различных навесок мотоблок можно превратить в полноценный мини-трактор, способный обрабатывать почву на большую глубину, перекачивать воду, перевозить грузы и т. д.

Агрос имеет одноосную конструкцию с валом отбора мощности. Техника оснащена дифференциалом с ручной блокировкой

Это приспособление отвечает за распределение нагрузки на оба колеса, что очень важно при езде в труднодоступной местности

Можно без всяких сомнений отметить, что мотоблок Агрос вместе с навесными опциями обладает более широкими возможностями. Именно поэтому при выборе данной техники многие присматриваются к покупке дополнительных опций, которые позволяют на 100% раскрыть потенциал мотоблок.

Как сделать минитрактор из мотоблока «Агро»?

Многие владельцы решают переделать мотоблоков Агро (Агрос) в минитрактор. В итоге агрегат получается не просто очень практичным, универсальным и многофункциональным, но и интересным внешне. Вы получаете практически полноценный минитрактор, вот только мощность у него останется старой.

Модернизированный мотоблок очень удобен в использовании, так как вам останется сесть на него и ехать. Это особенно актуально, когда нужно обработать значительные территории, а длительная работа на ногах просто выматывает.

Вы можете просто купить адаптер с сидением, прикрепить эту конструкцию и наслаждаться новой техникой

Вам не нужно будет самостоятельно что-то мастерить, важно лишь грамотно соединить оборудование

Также вы можете самостоятельно, практически из подручных материалов, сделать адаптер своими руками. Здесь уже придется повозиться, а также необходимо иметь разные инструменты.

В любом случае, в сети Интернет вы найдете схемы и чертежи, а также советы тех, кто уже переделал машину в минитрактор и готов поделиться своим опытом со всеми.

Устройство и схема мотоблока, двигателя

Составляющие части мотоблока «Агро»:

рулевая штанга с реверсом;
шасси двухколесное;
двигатель (крепится к корпусной части механизма управления сцеплением);
силовая передача.

За двигателем размещаются:

трансмиссия;
коробка передач;
муфта сцепления;
главная передача;
дифференциал с блокировкой;
конечная передача;
ВОМ.

Схема двигателя мотоблока «Агро» — УМЗ-341

Схема КПП мотоблока Агро

Устройство, ремонт и настройка карбюратора

На схеме ниже показано устройство карбюратора мотоблока «Агро» — модель КР-45Р.

Тип карбюратора: поплавковый. Горизонтальное расположение диффузора.

Регулировка (настройка) карбюратора мотоблока «Агро» производится только при прогретом двигателе, с помощью специального регулировочного винта регулируется положение дроссельной заслонки. Обороты холостого хода должны быть настолько малыми, чтобы при этом двигатель работал и звучал однородно и равномерно. Регулируются максимальные и минимальные обороты двигателя несколько раз, до тех пор, пока не будет достигнут желаемый результат.

Сальники, пыльники, подшипники

Для мотоблоков «Агро» применяются подшипники с внутренним диаметром 20 мм, внешним диаметром 47 мм. Ширина подшипников — 14 мм.
Сальники (манжеты) для данной модели: для редуктора/трансмиссии размер манжеты 2.2-30×52×1, для первичного вала размеры сальника 20×42×10 мм
Пыльники для «Агрос»: универсальные для мотоблоков мощностью 6-9 л.с.

Сцепление, трансмиссия, маховик

Трансмиссия «Агроса» состоит из таких элементов:

конусное сцепление — сухого типа, с фрикционной муфтой;
шестеренчатый редуктор;
дифференциал (есть функция принудительной блокировки).

Количество передач: 4 вперед, 2 назад.

Поломки и ремонт

Агрегат Агро отличается от других моделей тяжелого класса длительным сроком службы и надежной работой.

На работу мотоблока влияют условия эксплуатации, грамотная обкатка после покупки заводского агрегата, вовремя проведенное техническое обслуживание и уход.

Если агрегат находится на гарантийном сроке, то все ремонтные работы должен проводить производитель модуля. Владелец не имеет права вскрывать пломбы и ремонтировать его. Если неисправности мотоблока незначительные, то можно самостоятельно наладить его работу.

Возможные поломки и повреждения представлены в инструкции по ремонту мотоблока Агрос и имеют общий вид. Среди них следующее:

проблемы с запуском и сбои в работе мотора;
не работает ходовая часть;
неисправности в коробке переключения передач (КПП);
сбои в сцеплении;
нарушена система смазки и охлаждения.

Если двигатель не запускается, причины и способы устранения такие:

Нет топлива в топливном баке. Заправьте бак топливом.
Забито отверстие в крышке бензобака. Откройте пробку бака, прочистите отверстие и установите обратно.
Течет топливо из карбюратора. Необходимо провести регулировку карбюратора мотоблока.
Засорение топливной системы. Слейте горючее из топливного бака, промойте бензином и продуйте жиклеры карбюратора, осмотрите свечу.
Засорение фильтра. Замените или почистите фильтр.

Если двигатель работает с шумом, стуком или рывками, необходимо произвести регулировку клапанов на мотоблоке Агро с помощью специальных щупов.

При неустойчивых оборотах холостого хода возможен слишком большой зазор крышки редуктора, поэтому необходимо подрегулировать зазор до 0,2-0,5 мм.

Падение мощности мотоблока возможно в таких случаях:

засорение карбюратора, бензошланга, воздушного фильтра;
поломка манжеты картера;
нагар в камере сгорания.

Методы устранения заключаются в осмотре, очистке всех деталей, обдуве шланга.

При сбоях стартера мотоблока Агро или перегорания предохранителя лучшим выходом будет замена непригодных деталей.

Неисправности цепи редуктора проявляются в результате его заклинивания. Сцепление может быть повреждено, если цепь лопается, поэтому ее меняют.

В коробке переключения передач возможны такие сбои и поломки:

нарушена кинематика внутри редуктора;
самопроизвольное переключение передач или полное их отсутствие;
течь масла на валу переключения.

Ремонт коробки лучше выполнять в специальных мастерских. КПП — сложный узел, без знаний в механике не обойтись.

Система зажигания

В проблеме «почему нет искры» причины поломки кроются в деталях, таких как:

свеча;
магнето;
колпак;
высоковольтный провод.

Если отсутствует искра или искрится слабо, необходимо отрегулировать промежуточный зазор и проверить состояние электродов. Норма зазора составляет 0,8 мм.

При изменениях в зазоре между впускным и выпускным клапанами на двигателе их зажимают или расслабляют до допустимого значения.

В цилиндре обнаружена низкая степень сжатия. Все изношенные детали снимаются и подлежат замене.

Чистка глушителя также поможет избавиться от проблемы с искрой.

Замена двигателя

Если двигатель для мотоблока Агро поломался и его надо заменить, используют переходной комплект. Вместо родного мотора хорошо подойдут импортные с цилиндрическим валом диаметром 25 мм:

Weima — с мощностью 13 л. с.;
Subaru EX 27 — 9 л. с.;
Honda 9 — 13 л. с.;
Lifan 9 — 13 л. с.

Замена двигателя состоит в следующем:

с мотокультиватора снимают мотор и демонтируют механизм сцепления;
убирают ведущую чашку под конический вал, меняют ее на проточенную под цилиндрический;
на импортный двигатель ставят сцепление мотоблока и соединяют с трансмиссией.

Запчасти

При постоянной эксплуатации машины запчасти могут изнашиваться. Чаще всего требуется замена деталей механизма сцепления и подшипников. Проблем с выбором деталей для Агро не возникает. Их можно приобрести как у официальных дилеров компании, так и в свободной продаже.
