Как сделать шуруповерт от сети
admin — 06.02.
Шуруповёрт от сети – это мечта многих домашних мастеров. В принципе, бывает, что в домашней мастерской нет необходимости в аккумуляторном инструменте. Вы можете в любой момент иметь доступ к розетке. Конечно, иметь в руках аккумуляторный шуруповёрт удобно. Но при работе вы держите в руках, кроме самого инструмента, ещё и аккумулятор. А это будет тяжелее.
Также аккумуляторы часто бьются, ломаются. А так как в продаже вы вряд ли купите аккумулятор отдельно от шуруповёрта, то придётся ломать голову над тем, как можно обеспечить ваш шуруповёрт необходимым питанием от розетки, минуя аккумуляторные устройства.
Преимущества аккумуляторных шуруповертов
Аккумуляторные шуруповёрты очень удобны на стройке – с ними очень просто работать на крыше, в сложных условиях, где волочащиеся провода будут только мешаться и создавать лишнюю опасность. Но именно там чаще всего и происходит поломка аккумулятора – шуруповёрт упал, аккумулятор разбился, и вам придётся искать новый.
Давайте разберёмся, как сделать шуруповёрт от сети
Замена шуруповерта обычной дрелью
Самый простой вариант – использовать в качестве шуруповёрта обычную небольшую дрель. Просто берёте биту, и зажимаете её в патрон вместо сверла. Работа с дрелью в качестве шуруповёрта потребует некоторой сноровки Дело в том, что дрель не имеет «трещотки» у шуруповёрта трещотка сработает как предохранитель, когда крепёж будет затянут. Поэтому вам нужно чётко чувствовать этот момент и отпускать кнопку. Иначе сорванные головки саморезов, испорченные биты и настроение вам гарантированы. Ещё одно отличие дрели от шуруповёрта – скорость вращения.
Если в дрели крутящий момент небольшой, а скорость вращения высокая, то у шуруповёрта – наоборот. У некоторых даже имеется возможность регулировать скорость вращения. Без высокого крутящего момента затянуть большой саморез вряд ли получится – придётся прибегать к помощи отвёртки. Поэтому дрелью обычно закручивают саморезы небольшого размера.
Не рекомендуется пользоваться в качестве шуруповёрта перфоратором, хотя его рабочие параметры крутящего момента и вращения и более приемлемы. Перфоратор имеет большое радиальное биение, с его помощью закручивать саморезы трудно.
Просто сетевой шуруповерт
Второй вариант – приобрести в магазине сетевой шуруповёрт. Они бывают нескольких типов. Первые, самые дешёвые – это та же самая электродрель, на которой установлена трещётка. Они не позиционируются как профессиональный инструмент, и с их помощью можно закручивать только мелкий крепёж. Однако наличие трещётки спасёт головки саморезов, ваши биты и нервы.
Более дорогой шуруповёрт – специализированный сетевой. Такой инструмент имеет встроенный редуктор, чаще всего планетарного типа.
Они позиционируются как профессиональный инструмент, и стоят значительно дороже.
Часто такие шуруповёрты имеют возможность закручивания больших гаек, болтов, и магазин для мелких саморезов. Этот вариант – наилучший, хотя и самый дорогой.
Переделка аккумуляторного шуруповерта в сетевой своими руками
Третий вариант – это переоборудовать аккумуляторный шуруповёрт для работы от сети. Вам потребуется знание электроники и схемотехники, так что это не для всех. Кроме того, нужно будет узнать рабочие параметры вашего аккумулятора.
Если аккумулятор разбит, то можно попросить людей на форумах домашних мастеров измерить параметры тока и напряжения аккумулятора. Это поможет вам сделать сетевой источник питания. В принципе, если вы обладаете хорошими познаниями в электронике, можете просто разобрать аккумулятор. В его конструкции будут химические элементы питания, соединённые определённым образом. Зная их тип, из названия аккумулятора, а также схему соединения, можно быстро прикинуть параметры аккумулятора. А затем собрать выпрямитель с необходимыми параметрами работы. Или даже заменить элементы в вышедшем из строя аккумуляторе. И тогда собирать выпрямитель не придется.

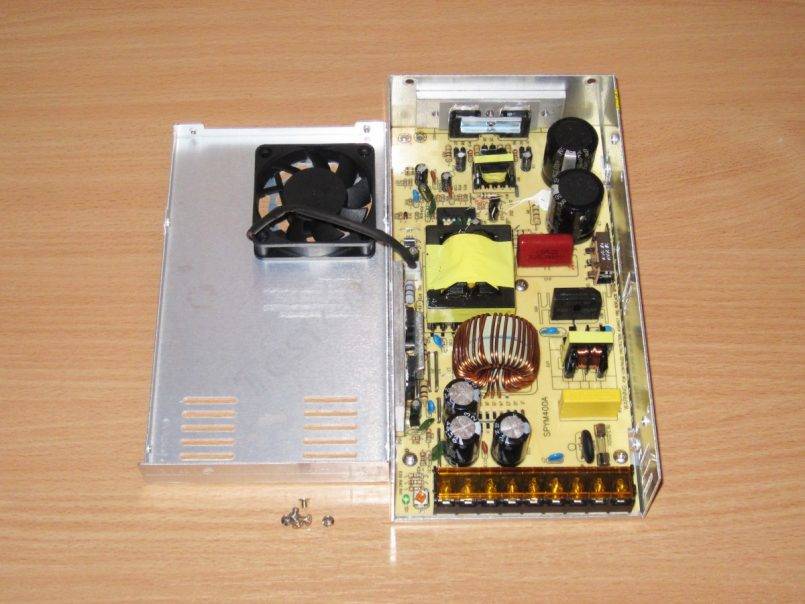

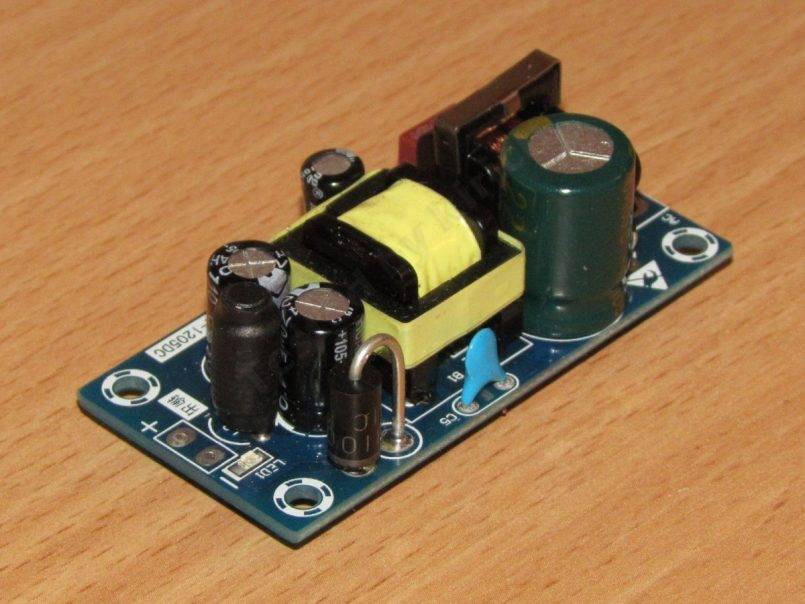

Как сделать блок питания для шуруповерта на 12В
Создать БП на 12В несложно, потому что используется меньшее количество деталей внутри схемы. Можно не перепаивать резисторы, трансформаторы.
Замена аккумулятора собранным БП
Подходящий способ – поместить выпрямитель напряжения из другого устройства в корпус аккумулятора или соединить их. Таким образом, шуруповерт становится сетевым.
Для выполнения переделки необходимо следовать следующей инструкции:
- Отвинтить 4 винта на крышке аккумулятора.
- Убрать все радиодетали из корпуса.

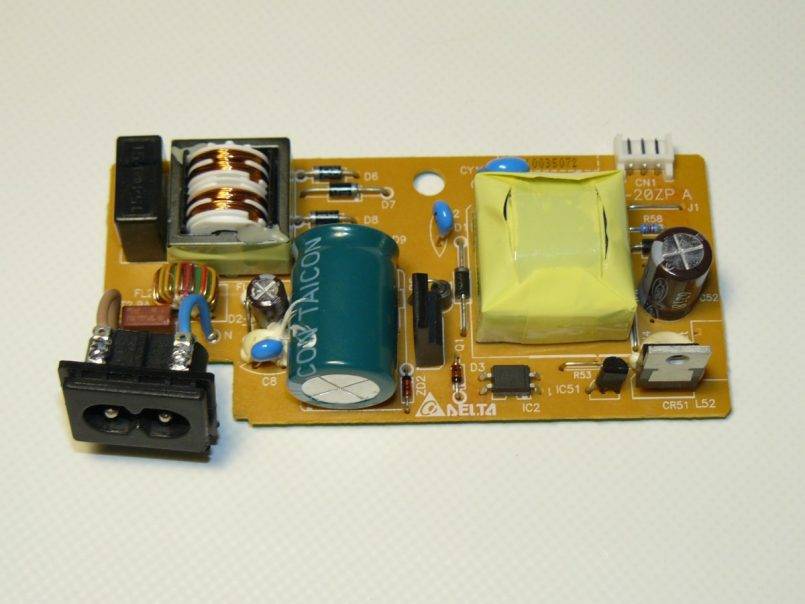

- Извлечь печатную плату из БП другого устройства. Он должен подходить по мощности, напряжения.
- Поместить плату в корпус аккумулятора.
- Спаять провода.
- Просверлить отверстие, которое будет использоваться для входных проводов в корпусе.
Крышка прикручивается на свое место. БП можно питать от сети в 220В, напряжение при зарядке будет зависеть от модели выпрямителя напряжения.
Переделка из трансформатора с выпрямителем
Трансформатор с тороидальным сердечником наиболее эффективно подходит для блока питания шуруповерта. Подобный трансформатор сохраняет удельную мощность, при сохранении небольшого размера и простой конструкции.
Тороидальный трансформатор
Сложность переделки состоит в катушках, важно подобрать напряжение количеством витков. Один виток равняется 2 Вольтам, при условии, что диаметр проволоки трансформатора – 4 мм
Разные слои витков обязательно изолировать друг от друга. Чтобы сделать выпрямитель для аккумуляторного шуруповерта своими руками из трансформатора, нужно иметь базовые знания в сфере радиотехники и приборостроения.
Подойдет трансформатор из ненужного или вышедшего из строя устройства, например, старого лампового телевизора. Вторая обмотка должна иметь напряжение в районе 24-30 Вольт, необходимо превышение входного напряжения аккумулятора на 4-5 Вольт. Если параметры входного напряжения подходят под стандарты создания блока питания для аккумуляторного шуруповерта на 12В своими руками, то можно начинать спаивать выпрямительный мост.
Пример некачественного трансформатора
Правильно брать трансформаторы из блоков питания компьютеров, телевизоров. Трансформаторное ферритовое кольцо должно иметь мощность в районе 200-250 Вт. Более мощные аккумуляторные кольца имеют габариты, которые могут помешать монтажу собранного БП в корпус. Электрическую схему следует защитить от коротких замыканий во время сборки при помощи предохранителей и обмотке трансформатора.

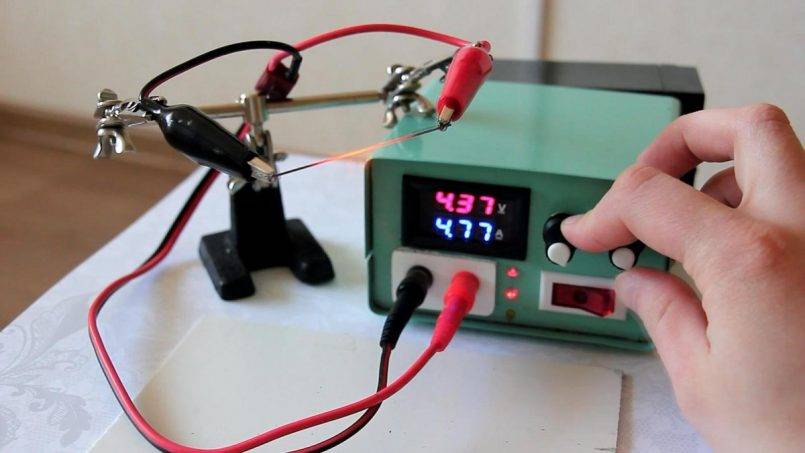

Как сделать блок питания?
У начинающего радиолюбителя когда-нибудь возникнет вопрос: как сделать простой блок питания самостоятельно в домашних условиях.
Перво-наперво необходимо определить, какой именно блок питания нужен и для каких точно целей. Блоки питания могут использоваться в разных сферах многими домашними мастерами.
Для того, чтобы сделать самостоятельно блок питания, необходимо разобраться с тем, как он устроен и как работает. Это поможет в дальнейшем осуществлять небольшой ремонт устройства при необходимости.
Определяем, какой именно блок нужен – регулируемый либо нет. Заранее, перед выполнением работ, необходимо найти все инструкции и схемы блоков питания, которые помогут сделать нужный вам прибор.
Регулируемый – это прибор, у которого можно изменить выходное напряжение (допускается изменение в пределах от 3 до 12 вольт). Например, если мы хотим получить 7 или 10 вольт – нам нужно будет всего лишь повернуть ручку регулятора.
Нерегулируемый прибор – имеет фиксированное выходное напряжение, которое нельзя изменить. К примеру, блок питания «Электроника» Д2-27 нельзя регулировать, и он выдает на выходе всегда 12 вольт.
Самые интересные для радиолюбителей являются регулируемые блоки питания. Они позволяют запитать достаточно много устройств (самодельных либо промышленных), которым понадобится разное напряжение питания.
Фото самодельного блока питания можно найти в журналах для радиолюбителей либо в интернете.
Сетевой блок питания шуруповерта
Аккумуляторный шуруповерт – удобный и необходимый в хозяйстве инструмент. При эксплуатации «от случая к случаю», он может верой и правдой служить многие годы. К сожалению, через 2-3 года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать?
Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально. А если он бывает нужен всего лишь несколько раз в году – починить забор, повесить полку и т.п. Рука не поднимается выбросить исправный аккумуляторный шуруповерт. Поиск в Интернете показал, что эта проблема волнует многих. Как же предлагают поступить в данной ситуации экономные россияне и жители братских республик.
Первое, самое очевидное решение — использовать внешний аккумулятор для питания шуруповерта. Старый автомобильный или герметичный свинцово-кислотный от ИБП. Но проблема в том, что шуруповерт даже на холостом ходу потребляет 1,5…3 А, а под полной нагрузкой потребляемый ток превышает 10 А. Придется использовать либо толстые, либо короткие соединительные провода. И то и другое неудобно. Разве что работать с аккумулятором в рюкзаке…
Второе решение – сетевой блок питания шуруповерта. Ведь в большинстве случаев работы ведутся в пределах досягаемости электрической розетки. Несколько теряется мобильность, но зато щуруповерт постоянно готов к работе. В качестве блока питания можно использовать обычный трансформатор с выпрямителем. Просто, но тяжело и громоздко. Компьютерный блок питания легче, но проблема с проводами остается. Кроме того, стабилизированный блок питания при работе на коллекторный электродвигатель с резко меняющейся нагрузкой и искрящими щетками может вести себя непредсказуемо.
Самое разумное, на мой взгляд, смонтировать сетевой блок питания в аккумуляторном отсеке шуруповерта. Кабель питания в этом случае может быть небольшого сечения, гибкий и легкий. При необходимости можно использовать стандартный сетевой удлинитель. Сложность в том, что места в аккумуляторном отсеке очень мало. Тем не менее, задача вполне выполнима. Подобная конструкция описана в журнале «Радио» №7 за 2011г. – К. Мороз. Сетевой блок питания для шуруповерта. Эта статья растиражирована на многих сайтах, но практическая проверка описанной в ней конструкции показала, что электронный трансформатор для галогенных ламп, который предлагает использовать автор, – не лучшее, в данном случае решение.
В чем плюсы переделки
Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.
Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:
- отпадет необходимость выполнения периодической зарядки;
- не будет падать мощность электроинструмента (крутящий момент) во время работы;
- не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.
Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.
Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.
Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:
- отвертки с разными наконечниками;
- отвертки с разными наконечниками;
- плоскогубцы;
- кусачки;
- паяльник с набором для пайки;
- изоляционная лента;
- проводки на перемычки, взятые, например, с многожильного кабеля;
- мультиметр;
- нож.
Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Порядок действий:
Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
- Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
- Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
- Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
- Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами – неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
visibility
103 просмотра
Недорогие шуруповерты для тех, кто пользуется инструментом не очень часто, хороши. Но, как показывает практика, до поры, до времени. У большинства из них аккумуляторы достаточно быстро выходят из строя, а порой им просто не хватает мощности. Решить этот вопрос поможет простой вариант модификации инструмента. На выходе вы получите шуруповерт, который будет работать напрямую от автомобильного аккумулятора.
Материалы
Для модификации шуруповерта своими руками, подготовьте:
- сам шуруповерт;
- длинную крестовую отвертку;
- напильник;
- зажимы для аккумулятора с проводами;
- кусачки;
- паяльник;
- припой;
- изоленту.
Шаг 1
. Прежде чем начать работу, нужно полностью разобрать инструмент. Используйте для этого тонкую длинную отвертку.
Шаг 2
. Вначале снимите одну половину корпуса, а вторую с ее внутренним содержимым оставьте в первоначальном виде. Уберите аккумулятор из корпуса. Ваш шуруповерт изнутри может выглядеть немного по-другому. Здесь уже все зависит от производителя. Обязательно найдите положительный и отрицательный электроды. Для дальнейшей работы нужны будут именно они.
Запомните расположение всех внутренних деталей инструмента и аккуратно достаньте их из корпуса.
Шаг 3
. Нижнюю часть пластикового корпуса, выполняющую функцию подставки, смело срежьте напильником. В модифицированном шуруповерте эта часть будет лишней. Старайтесь срезать части симметрично на двух половинах инструмента.
Шаг 4
. Концы проводов на зажимах для аккумулятора зачистите. Для этого используйте острый нож. Если провода у вас слишком длинные, лишние части отрежьте кусачками и только после этого зачищайте их.
Шаг 5
. Провода подключите к электродам. В данном случае конструкция была немного необычной, потому достаточно было продеть провода в зажимы и закрепить их при помощи изоленты. В большинстве случаев для подключения понадобится использовать паяльник с припоем. Будьте к этому готовы заранее.
Шаг 6
. Соберите шуруповерт обратно. Вставьте внутреннее содержимое, провода с зажимами выведите наружу. Соберите корпус и скрепите его винтами. В нижней части, где была подставка, закрепите все изолентой, закрыв ею образовавшееся отверстие.
Замечательный помощник в хозяйстве – аккумуляторный шуруповёрт. Инструмент этот будет с вами везде, но работает он ровно до тех пор, пока аккумулятор не сядет, а вот количество циклов заряда у него ограничено, даже от безделья батарея может испортиться. Аккумуляторы живут около трёх лет, и по истечении этого времени придётся его заменить. Можно спасти инструмент, если переделать его из аккумуляторного в сетевой, и существуют различные способы такой переделки.
Преимущества обновления
Трансформация аккумуляторного инструмента в устройство, работающее непрерывно от сети имеет следующие плюсы:
- Необходимость в подзарядке устройства полностью отпадает, сокращается время простоя в ходе длительных работ.
- Обеспечение постоянной силой тока, благодаря чему крутящий момент получает неизменное значение.
- Шуруповерт можно долгое время не использовать, его технические параметры не ухудшаются.
Единственным недостатком усовершенствования прибора является наличие электрической розетки возле выполняемых работ. Эта проблема легко решается подключением удлинителя.
Сборка готового аккумулятора
Сборка будет состоять из нескольких этапов:
- Очистить все части корпуса.
- Продумать размещение нового зарядного блока в корпусе. Аккумулятор будет по габаритам существенно меньше старого, поэтому его нужно надежно зафиксировать внутри короба, иначе вибрации при работе шуруповерта быстро выведут из строя блок. Для фиксирования блока можно применить герметик или обычный клей Момент.
- Клеммник с припаянными проводами желательно постараться аккуратно поставить на старое место. Его также потребуется зафиксировать, если в корпусе не предусмотрены для этого пазы.
- Монтаж защитной платы.
- Объединение всех частей аккумуляторного блока. Проверка на надежность размещения. В некоторых моделях шуруповертов они зафиксированы клеем. Можно использовать Момент.
Несколько слов о том, как выбрать защитную микросхему
Выше было сказано, что без защитной платы инструмент не сможет стабильного и долго функционировать.
Поэтому прежде, чем начинать переделывать аккумулятор шуруповерта на литий 12 В или 18 вольт, нужно подобрать хорошую плату BMS.
На что обратить внимание при выборе?
- Балансировку. Если она есть, значит, можно легко обеспечить равномерность заряда батареек. Балансировка предполагает и подбор платы по значению тока.
- Значение тока. Ориентировочно параметр должен равняться 20-30 А. Если оборудование малой мощности, то берут плату с 20 А. Для мощных инструментов потребуется 30-40 А.
- Параметры напряжения для отключения аккумуляторных батарей при каждой перезарядке. Достаточно 3.4 В.
- Параметры напряжения для отключения оборудования. Плата подбирается под технические особенности блока. Минимальное значение — 2.6 В
- Значение тока для срабатывания защиты. Предупреждение перегрузки оборудования.
- Значение сопротивления транзисторов. Подойдет минимальный параметр.
Какой ток потребляет шуруповерт
Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно
рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый
двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее,
не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может
указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна
непосредственно в силе крутящего момента.
Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и
подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы
тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это
12 вольт. Итак, если производитель указал мощность например 200 ватт – 200:12=16,6 А – такой ток
потребляет шуруповерт в рабочем режиме.
Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все
12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут
значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ
различных форумов и собственного опыта показали – для работы шуруповерта зачастую достаточно тока
в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно,
что броски тока при полном торможении вала могут превышать 30 А.
Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В
дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это
среднестатистические цифры, применимые к большинству шуруповертов.
Какой литиевый аккумулятор выбрать?
В 7 из 10 случае для шуруповертов применяют 12-вольтовые аккумуляторные батареи.
Величина напряжения — определяющий фактор при выборе. Его можно уточнить в технической документации к прибору, в интернете.
Новые батарейки подбирают, учитывая:
- Значение разрядного тока. Шуруповерты работают от аккумуляторов с высоким параметром разрядного тока. Уточнить необходимый параметр для конкретной модели можно в технической документации. Делать выбор батарейки только по ее емкости — ошибка, поскольку основным параметром является ток. Он может колебаться в пределах 15-30 А, иногда до 40 А.
- Характеристики литий-ионных элементов. Аккумуляторы стандарта 18650 должны иметь одинаковые характеристики емкости.
- Количество новых батареек. Расчет выполнить несложно. Соотношение следующее — 3 Ni-CD равны 1 Li-ion. 12-вольтовый старый блок заменяют на блок из 3 литий-ионных элемента.
Рассчитывая число новых источников помнят, что повышенное напряжение (например, вместо 3 Li-ion взамен 10 Ni-CD взять 4 литиевых) увеличит износ оборудования, сократит срок эксплуатации. Но мощность увеличится. Поэтому нужно взвесить все за и против. Не стоит спешить и с установкой источников в инструмент. Первоначально их нужно полностью зарядить.
В чем плюсы переделки
Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.
Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:
- отпадет необходимость выполнения периодической зарядки;
- не будет падать мощность электроинструмента (крутящий момент) во время работы;
- не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.
Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.
Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.
Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:
- отвертки с разными наконечниками;
- отвертки с разными наконечниками;
- плоскогубцы;
- кусачки;
- паяльник с набором для пайки;
- изоляционная лента;
- проводки на перемычки, взятые, например, с многожильного кабеля;
- мультиметр;
- нож.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.
Подключив старый аккумуляторный блок
Подключение старого блока выполняется следующим образом:
Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.
Достать отслужившие никель-кадмиевые аккумуляторы.
Далее отделить их от контактов разъёма.
- После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
- Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
- Протянуть провод в отверстие и закрутить винты на место.
Подсоединяя провода напрямую
Подсоединение проводов напрямую к шуруповёрту выполняется так:
Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.
Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.
-
Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.
- Главное, всё хорошо за изолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
- Собрать корпус, повторив шаги разборки в обратном порядке.
И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.
Хотели узнать как сделать шуруповёрт напрямую от зарядки?
Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике
И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи. Удачи вам в переделке!
Удачи вам в переделке!
Трансформаторный блок для питания шуруповерта
Трансформаторными источниками питания называются такие приборы, в которых располагается понижающий входное напряжение трансформатор. Помимо него, в таких блоках установлен диодный выпрямитель и конденсатор фильтра. Конденсатор сглаживает пульсации выходного напряжения. По сути, трансформатор выдает напряжение того же вида, что и в сети 220 вольт, а точнее, синусоидальной. При работе от бесперебойных источников его форма может быть совсем несинусоидальной. Форма выпрямленного напряжения непостоянна во времени, поэтому необходима установка элемента, поддерживающего выходное напряжение постоянной величины, что выполняется на сглаживающем конденсаторе.
Плюсы трансформаторных блоков:
• Простота и надежность. • Составные элементы легко найти в продаже. • Отсутствие частей, создающих радиоволновые помехи.
