Каким напильником точить цепь бензопилы Stihl 180

Достоинства и недостатки такого метода

Сразу хотелось бы упомянуть о неоспоримых достоинствах и недостатках такого метода заточки цепи.

Достоинства:

• простота и доступность;
• при наличии шуруповёрта цепь удастся заточить даже вдали от бытовой сети;
• скорость работы.

Недостатки:

• сложно соблюсти угол заточки;
• почти не затачивается верхняя кромка зуба, при том, что нижняя его часть значительно стачивается;
• используемый напильник довольно быстро придёт в негодность;
• есть риск разрыва цепи, поскольку стачиваются соединительные звенья.

Как видно у этого способа есть существенные минусы. Тем не менее при должном опыте и аккуратности работы все недостатки, за исключением изнашивания напильника, будут аннулированы.

Правильные значения угла заточки

Угол заточки цепей бензопил не является постоянным значением, не зависит от производителя или модели оборудования. Он подбирается с учетом того, с каким именно деревом предстоит иметь дело. Можно выбрать какое-то усредненное значение, однако эффективность распила, возможно, будет малоэффективной

По этой причине необходимо выбирать правильное значение, беря во внимание конкретную породу дерева

Если речь идет о твердой древесине, включая и те деревья, которые долго «мерзли», она обладает высоким удельным сопротивлением. В связи с этим угол заточки следует снижать. Это позволит практически избежать появления вибраций, а ход цепи будет более мягок. Минимальное значение – 25°.

В отношении мягких сортов дерева можно увеличить угол заточки, но не более 35°. Производительность при этом существенно повысится. Что касается угла заточки цепи бензопилы для продольного пиления, то значение составляет 10°. В этом случае распил будет максимально ровным, а вибрация оборудования сведена к минимуму. Зная такие особенности, можно переходить к рассмотрению разных способов заточки.

Как определить необходимость заточки?

Все очень просто, при использовании бензопилы посмотрите на полученные от работы опилки, если они выглядят нестандартно и похожи на пыль, цепь скорее всего нужно затачивать либо вовсе менять. Все зависит от длительности и правильности эксплуатации

Обратите внимание, что проверять пригодность цепи нужно на сухих деревьях, не используйте мокрую древесину

Т акже если пилить в продольном направлении, определить износ цепи можно путем обнаружения на поверхности реза грубых дефектов в виде сколов дерева и вырывов в месте пила. К другим заметным признакам можно отнести:

Во время перехода к верхней грани от рабочего места бензопилы вы замечаете иное радиусное закругление;

При наличии реза бензопила в процессе может вибрировать, увеличивается шумность;

Увеличивается сопротивление при первых попытках начать пиление древесины.

Будьте внимательны при работе с не заточенными цепями, в противном случае вас ожидает перегрев бензопилы и появление дефектов на цилиндре.

Чем точить цепь бензопилы?

Если вы не хотите менять цепь по несколько раз в год, процедуру заточки можно произвести самостоятельно при помощи нехитрых приспособлений. К основным способам можно отнести:

Станок. Обычно имеется у мастеров или специальных сервисных центров, поэтому процедура хоть и эффективна, но не столь доступна. Станок также используется для тех цепей, которые имеют сильный износ ;

Болгарка. Без опыта лучше не пытаться, заточка болгаркой требует определенных знаний. В противном случае вы повредите цепь;

Напильник. Самый простой и популярный инструмент для заточки, небольшие размеры позволяют носить напильник с собой и проводить заточку прямо на месте работы.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

Симптомы:

• Повышенные физические усилия;
• Провисание (растягивание) цепи;
• Вибрация и «подтормаживающее» прохождение распила;
• Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

• Интенсивная или объёмная работа;
• Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
• Неумелое обращение (широкое понятие).

Рейтинг заточных станков 2021

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Как подобрать нужные размеры напильников для заточки цепи?

Главная сложность – определиться с размерами круглого напильника, ибо работы, выполняемые плоским инструментом, значительно проще. Для зубьев пил Stihl верхний торец напильника должен выступать на поверхность рабочего угла на 20% его высоты. Вместе с тем следует помнить и о шаге пильной цепи, который обычно принимают в размере 0,325 дюйма.

Следующим этапом выбора считается уточнение длины круглого напильника. Она зависит от его типоразмера. Учимся выбирать напильник для цепи пильной цепи для заточки. Электропилы. Напильник для цепи бензопилы напильник для заточки цепей. ГОСТ 1465 устанавливает пять номеров этого инструмента, но в качестве напильника для заточки бензопилы подойдут только №4 или 5. Напильники №4 имеют рабочую длину 200 мм, а №5 – 250 мм и 300 мм. С увеличением длины возрастает амплитуда движений рук работающего, поэтому соответственно увеличивается и качество направления напильника по зубу. Напильник для заточки цепи бензопилы и разные. Следовательно, более длинный напильник для заточки лучше.

Читайте так же

Кроме длины, важно верно определиться с видом имеющихся насечек. Угол заточки можно один из распространенных наборов для заточки цепи состоит из

Они могут быть с нарезанными или насечёнными зубьями. Для заточки лучше насечённые, потому что в противном случае угол нарезки колеблется в более широком диапазоне значений (70±10 0 ), что для обработки зуба бензопилы неприемлемо.

В качестве материала напильника для заточки цепи бензопилы стоит принимать инструментальную сталь У13 или У13А по ГОСТ 1435. Другие варианты для заточных работ с зубьями бензопилы не подходят.

Отечественная инструментальная промышленность производит специальную размерную линейку напильников по металлу «Зубр», которые предназначены именно для ручной заточки зубьев бензопил. Цена требуемых номеров инструмента колеблется в пределах 300…350 руб.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

• Круглый и плоский напильники.
• Ограничительный шаблон.

• Крючок для прочистки.
• Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

1. Пилу устанавливают на ровную поверхность.
2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

• УШМ, желательно небольшого размера и мощности.
• Отрезной круг толщиной 2–3 мм.
• Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
2. Пильная шина со специальными пазами-отверстиями;
3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

1. Шину надевают на штыри в точильном устройстве.
2. Прижимают упор точильного устройства к любой твёрдой поверхности.
3. Запускают пилу на максимальных оборотах на 5 секунд.

Как смазывается цепь

Смазка обеспечивает правильное функционирование инструмента, продлевает срок эксплуатации. В процессе работы цепь трется о шину, нагревается и изнашивается. Для уменьшения степени трения необходимо регулярно проводить смазку цепного механизма.

Изделие смазывается благодаря дозированной подаче масла на шину пилы из расчета количества оборотов двигателя. Отвечает за подачу смазки насос. Для смазки таких агрегатов используется масло с высокими адгезионными качествами. Такие масла обеспечивают равномерное распределение вещества по всей площади шины, даже на высоких оборотах вращения.

Процессу смазки уделяйте должное внимание. Используйте масла, которые не нанесут вреда насосу. Это также обеспечит надежную работу системы самосмазывания

Не смазывается цепь отработанными и отфильтрованными составами, т.к. нарушается способность инструмента работать на высоких оборотах

Это также обеспечит надежную работу системы самосмазывания. Не смазывается цепь отработанными и отфильтрованными составами, т.к. нарушается способность инструмента работать на высоких оборотах.

Храните оборудование правильно: погружайте изделие в масло.

Болгарка – хорошая альтернатива

Профессиональные лесорубы считают такой метод первобытным и трудоемким. Он используется в самом крайнем случае, поскольку болгарку невозможно зафиксировать на шаблоне. По этой причине очень сложно добиться контроля соблюдения постоянного угла и глубины заточки.

Шина надежно фиксируется в тисках, чтобы во время работы исключить ее подвижность. Не стоит крепить на болгарке новый отрезной диск, лучше воспользоваться старым кругом толщиной 1,5-2 мм.

Новичкам лучше вообще не использовать такой способ – целее будут. Есть риск нанести себе серьезные увечья. Вдобавок здесь никак не обойтись без навыков работы с подобным оборудованием.

Какой напильник нужен для заточки цепи

Необходимость выпрямления краев режущих звеньев проявляется заметным снижением производительности распыления, повышенной вибрацией, высвобождением мелких стружек, необходимостью дополнительных усилий для ввода гарнитуры в разрез.

Файлы и направляющие согласуются с шагом цепи. Насадочного крепления обеспечивает оптимальный угол заточки. В фирменном ассортименте многих производителей есть простые держатели и более усовершенствованные заточки роликового типа.

Качество конечного результата во многом зависит от правильного диаметра файла. При эксплуатации бензопилы в комплекте с неправильно заточенной цепью, в лучшем случае, производительность пиления снизится, в худшем случае цепь будет безнадежно сломан. Также высока вероятность повреждения инструмента в целом.

Многие не знают, как затачивать зубы на цепи бензопилы, но это достаточно просто. Круглый напильник 4,8 мм и все в

Основная сложность определите размер круглого файла, ведь работа, выполненная плоским инструментом, гораздо проще. Для зубцов пилы Stihl верхний край напильника должен выступать на 20% его высоты на рабочую угловую поверхность. Однако следует помнить и о шаге пылевого цепи, обычно принимают размером 0,325 дюйма.

Как выбрать файл для заточки цепи для бензопилы JOIN VSP GROUP PARTNER PROGRAM:.

Для достижения хороших параметров резки зубным лопастям предоставляются определенные углы. Задняя часть зуба, которая падает под углом, образует задний угол верхней лопатки. Это инструмент для заточки края режущего зуба цепи. В зависимости от параметров цепи, для бензопилы применяется напильник диаметром от 4,0 до 5,5 мм. Этот угол необходим для вырезания верхней лезвия в древесных пород.

Заднее суживающейся зубное лезвие образует задний угол торцевой лезвия. Этот угол необходим для бокового резания стружки.

Задний угол верхнего лезвия характеризует разворот верхнего лезвия.

Нужно понимать, что затачивать цепь НЕ БУДЕТ обычным круглым, а тем более плоским или треугольным напильником, поскольку файл для цепи должен иметь свои параметры. Хотя здесь стоит сделать замечание. Вы можете измельчить измеритель глубины простым плоским напильником.

Важнейший параметр файла цепи. Его диаметр

Это важно, поскольку в зависимости от шага цепи используется файл определенного диаметра. Ниже приведена таблица, которая показывает, какой файл подходит для цепи с определенным шагом

Шаг цепи (мм) Толщина звена (мм) Диаметр шпильки (мм) Угол шлифовки (градусы) Степень наклона режущего зуба

1/4″(6,35 мм)	1.1-1.3	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.1	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.3	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.3 (для распиловки)	4	десять	0,65 мм
0,325″ (8,25 мм)	1.3	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.5	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.6	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.3-1.6 (для распиловки)	4.8	десять	0,75 мм
3/8″ (9,3 мм)	1.3	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.5	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.6	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.3-1.6 (для распиловки)	5.5	десять	0,75 мм
0.404″ (10,26 мм)	1.6	5.5	тридцать	0,75 мм
0.404″ (10,26 мм)	1.6 1.3-1.6 (для распиловки)	5.5	десять	0,75 мм

Кроме того, следует учитывать, что большинство файлов продаются без ручки. Его следует покупать отдельно. Это, конечно, не касается наборов файлов, в которых большинство файлов оснащены ручками.

Без сомнения, опытный пользователь бензопил сможет затачивать цепь без различных аксессуаров и устройств, называется на глаз. Но для этого нужно иметь опыт, который нужно получить первым. И это гораздо удобнее делать с помощью различных устройств, которые позволят правильно затачивать цепь. Давайте рассмотрим самые популярные из них.

• Первый шаг это подбор необходимого диаметра круглой напильники. Приведенная выше таблица показывает диаметры в зависимости от шага цепи.
• Прежде чем заточить, обязательно тщательно очистите цепь от опилок, смолы и прочего ненужные предметов. Это можно сделать с помощью специального инструмента, мягкой металлической щетки или подручных средств.
• Заточки зубцов цепи. Если вы используете круглый файл без аксессуаров, тогда следует крепко зафиксировать файл и поддерживать правильный угол (для сквозных цепочек это 30 градусов, а для продольных-10), направляйте файл вперед и назад. В этом случае целесообразно нажимать на файл только во время движения вперед. Стоит начать с короткого зуба.
• Если у вас есть контрольное устройство, то после того, как вы уверены, что зуб заостренный, вам нужно проверить его.
• Если нечего проверить правильность заточки, тогда поможет совет от Stihl: ни свет не должен отражаться от режущей кромки.

Свет не отражается

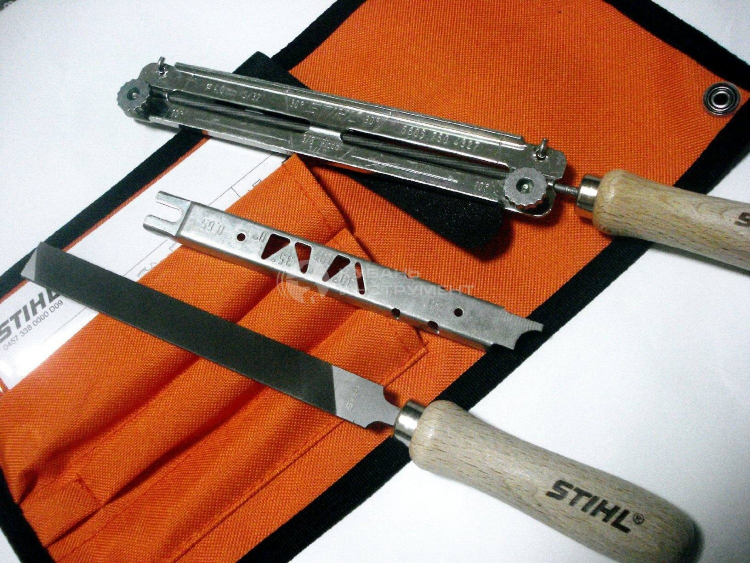

Обзор набора для заточки цепи Stihl.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

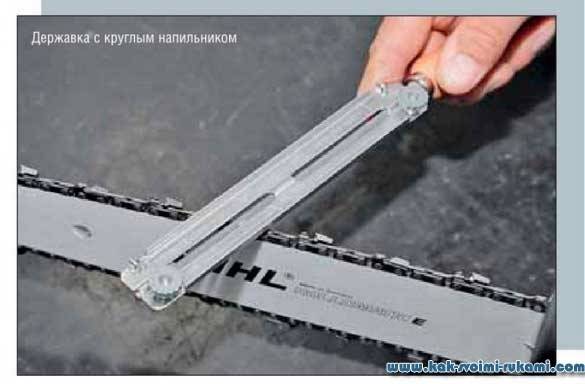

На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.
