Техника безопасности при работе

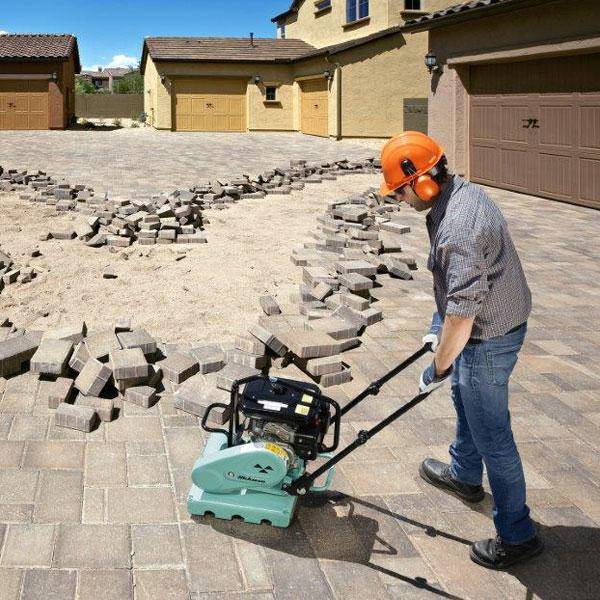

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.
- Во время работы необходимо применять средства индивидуальной защиты : соответствующую одежду и обувь, очки, наушники, головной убор.
- Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
- Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
- Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
- Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
- Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
- Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
- При опрокидывании виброплиты , ее следует предварительно выключить, а только затем поставить в рабочее положение.
- Разворачивать агрегат стоит одной рукой.
- Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
- При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
- От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
- Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.
Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора
Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска
Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.
Создание плотной песчаной прослойки является одной из главных задач этапа подготовки оснований под стяжки или фундаментные конструкции, для выгонки воздуха и сжатия частиц важно использовать правильные методы и инструменты. Цена при привлечении профессиональных фирм зависит от глубины обработки и других факторов и варьируется от 70 до 900 рублей за 1 м2. Выбор конкретного способа определяет назначение прослойки, захватываемой площади и бюджета
Выбор конкретного способа определяет назначение прослойки, захватываемой площади и бюджета.
Проводится при подготовке песчаных и мелкодисперсионных грунтов перед строительством домов, засыпке подушки под плитные или ленточные фундаменты, формировании жесткого подстилающего слоя при обустройстве полов по грунту или укладке основания под брусчатку и ограждения. Среди задач выделяют:
- Защиту возводимых конструкций от морозного пучения и отвод от них влаги.
- Выравнивание основания и усиление его жесткости.
- Предотвращение деформации конструкций под воздействием нагрузки на сжатие и изгиб, устранение риска их разрушения при усадочных процессах.
- Получение плотной и устойчивой прослойки, разделяющей подошву фундамента или стяжку и прямой грунт.
- Устранение пустот и выгонку воздуха.
Четыре критерия выбора виброплиты
Как и говорилось выше, самым главным показателем подобной техники является ее вес – именно он обуславливает те типы работ, с которыми она может справиться. В этом отношении существует даже специальная классификация.
- Для обустройства ландшафта, площадок и дорожек из некрупных грунтов глубиной до 150мм, а также укладки тротуарной плитки используется легкий тип виброплит, вес которых не превышает 75кг.
- Универсальные плиты, вес которых находится в пределах 75-90кг, также могут использоваться в процессе выполнения вышеуказанных работ, но в том случае, если толщина прессуемого грунта составляет до 250мм. Кроме того, с ее помощью можно латать асфальт и выполнять ремонт дорог после прокладки коммуникаций. От укладки тротуарной плитки с помощью данного инструмента лучше отказаться.
- Среднетяжелые плиты применяются при трамбовке грунта, слой которого составляет до 600мм – как правило, такие машины используются при строительстве дорожного полотна, засыпке глубоких траншей, в том числе и вокруг только что построенного фундамента.
- А что касается тяжелых машин, то их применяют в том случае, когда необходимо трамбовать грунт на большую глубину, превышающую 600мм.
Следующее, на что нужно обратить внимание при выборе трамбовки, это виброусилие – этот показатель характеризует степень уплотнения. Естественно, чем он выше, тем качественнее производится трамбовка – но всему есть предел
Иногда чрезмерные усилия могут оказать и негативное воздействие. Например, при укладке тротуарной плитки усилия свыше 20кН скажутся пагубно – вибрация будет разрушать саму плитку.
Немаловажным показателем является и размер рабочей поверхности самой плиты. Здесь дела обстоят с точностью до наоборот, если сравнивать их с виброусилием – чем плита меньше, тем качественнее трамбовка будет уплотнять грунт и разные смеси.
Виброплита электрическая фото
Естественно, существует классификация по типу привода – о нем мы уже говорили. Также мы уже вели разговор и о реверсивности, которая в значительной мере облегчает работу с этим инструментом
Кроме всего прочего, при покупке виброплиты следует обратить внимание на материал рабочей поверхности (чугун лучше всего), на наличие транспортировочных колес, на наличие системы смачивания грунта (такие машины более эффективны), на складывающуюся ручку и, самое главное, на цельность корпуса плиты и подошвы. Наличие болтов делает инструмент менее надежным
Самостоятельное изготовление
Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.
Площадочный вибратор
Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.
Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.
Одноцилиндровый двухтактный двигательСтальной лист для платформы
Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.
Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:
- Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
- Эксцентрик (если предусмотрена такая конструкция).
- Крепежные болты с гайками.
- Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
- Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
- Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.
Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.
Порядок сборки
Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.
Последовательность сборки:
- Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
- После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.
Лист с загнутыми кромками и приваренными швеллерами
После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.
Принципиальная схема виброплощадки с эксцентриком
Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.
После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.
Один из вариантов конструкции самодельной виброплиты:
Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.
Средняя оценка
оценок более 0
Поделиться ссылкой
Что такое виброплита и для чего она нужна?
Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты.
При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.
Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.
Виброплита бережно и равномерно уплотняет грунтовую поверхность. Используется на ограниченных строительных площадках, сложных ремонтируемых участках, где применение крупной строительной техники нецелесообразно.
Например, в таких случаях:
- При укладке брусчатки или тротуарной плитки.
- При ямочном ремонте дорожного покрытия.
- На небольшой площадке или участке с уклоном.
На все случаи жизни
Универсальные виброплиты используют для утрамбовки сыпучих материалов, укладки плитки, уплотнения асфальта. Эти аппараты весят от 80 до 100-110 кг. Имеют функцию регулировки силы удара и частоты вибраций. В силу достоинств стоят такие машины до 100 000 руб. и пригодятся тем кто занимается строительством частных домов или укладкой плитки профессионально.
4. Enar ZEN 16 CGH – от 77 870 руб.
Виброплита премиум класса. Достоинство машинки — двигатель Хонда. Мощность этой машинки избыточна для укладки плитки, но есть регулировки частоты и усилия, что позволяет использовать для этого вида работ. Отсюда многофункциональность плиты, подойдет так же и для укладки асфальта и ландшафтных работ. Есть полиуретановая подушка в комплекте.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 51 х 40 |
| Двигатель | Honda gx 160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,9 |
| Вес, кг | 95 |
| Частота вибраций, уд./ мин. | 5600 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15,6 |
| Принцип работы | Прямоходная |
| Уровень шума | 102 дБ |
| Комплектация | Транспортировочные колеса, коврик для плитки |
| Разработка / производство | Чехия |
Специалист компании Enar рассказывает об этой модели и ее достоинствах перед конкурентами:
5. Zitrek CPN 15-2 – от 40 000 руб.
Вариант по-дешевле. Китайский двигатель Loncin 200 F не имеет нареканий при должном и внимательном обслуживании. Сила удара всего 13 кН, но за счет большого веса 97 кг (не считая воды) аппарат обеспечивает 30 см. уплотнения грунта. Не подойдет для асфальта!
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 53 х 50 |
| Двигатель | Loncin 200F |
| Тип запуска | ручной |
| Мощность, л.с. | 6,5 |
| Вес, кг | 97 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 13 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Бак для воды |
| Разработка / производство | Чехия |
6. TSS-VP80TH – от 41 000 руб.
Китайский аппарат с японским сердцем. За счет хорошего двигателя ресурс инструмента ожидается длительный. Производители сэкономили на деталях и комплектующих. Недостатки в мелочах – пластмасса по-дешевле, слабый крепеж. Зато узлы агрегата надежно защищены. Есть вибрации на ручке. Аппарат достойный, мелкие недостатки не должны смущать. Аппарат поставляется с транспортировочными колесами и баком для воды, но без демпфирующего коврика. Производитель позиционирует аппарат как мини-асфальтоукладчик.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 47 х 40,5 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 80 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 10 л. Нет коврика |
| Разработка / производство | Чехия |
Модель в работе:

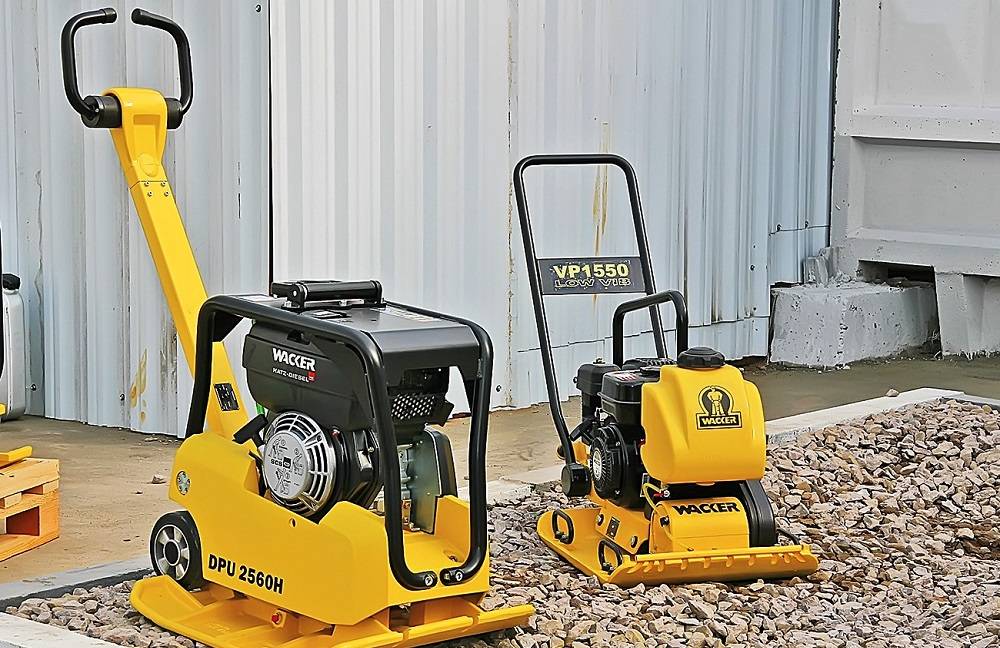

7. Wacker Neuson VP-1550 АW – от 100 000 руб.
Самый дорогой вариант, но цена оправдана. Эта модель на каждый день для бесперебойной работы. Полый сайлентблок полностью гасит вибрацию на рукоятке. Корпус машины надежно закрывает узлы агрегата. Чугунная кованная плита с ребрами жесткости сможет прожить весь срок службы аппарата. Подойдет для трамбовки асфальта.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 50 х 59 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 91 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 91 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 9 л. Нет коврика |
| Разработка / производство | Германия/ США |
Обзор модели:
Принцип работы виброплиты
Для того, чтобы понять, как работает утрамбовщик грунта, стоит рассмотреть его конструктивные элементы. Их всего четыре:
- двигатель (электрический или внутреннего сгорания);
- чугунная или стальная плита;
- вибрационная установка;
- рама.
- Главным элементом любого утрамбовщика является плита. Она располагается в его подножии. Вибрационный элемент находится по центру плиты, а сверху него двигатель.
- Последний приводит в действие вибратор через муфту и ременную передачу. В последствии круговые движения в вибрационной установке преобразуются в колебательные.
- Данная энергия передается на металлическую плиту, которая, в свою очередь, переносит её на грунт. Благодаря такой вибрации и большой массе металлической плиты, устройство утрамбовывает грунт, повышая его плотность.
Лучшие виброплиты с электрическим двигателем
Электрические модели запитываются от сети, это снижает маневренность. Используют оборудование рядом с домом, при уплотнении грунта внутри возведенного здания, в тоннелях. Преимущества техники – незначительный уровень шума, отсутствие вредных выбросов, неприхотливые электромоторы, не требующие регулярного обслуживания, низкая цена. Характеристики мощности не позволяет решать сложные задачи.
Вибромаш ВУ-11-75
Работает от бытовой электросети 220В, хорошо справляется с уплотнением песка, сыпучих смесей, асфальтобетона. Платформа изготовлена из листовой стали, сбалансирована, имеет вытянутую прямоугольную форму. При небольшой мощности электродвигателя отличается профессиональными показателями глубины уплотнения.
Рукоятки изготовлены из антискользящего материала, который справляется с гашением вибрации. Рама с ручками управления соединена через изоляторы, которые снижают нагрузку. Выключатель удобно расположен на рукоятке. Двойные дебалансы позволяют регулировать силу воздействия. Электрическая виброплита Вибромаш комплектуется вибратором с увеличенным ресурсом.
Достоинства:
- Асинхронный электродвигатель;
- Мобильность;
- Низкий уровень шума;
- Короткозамкнутый ротор.
Недостатки:
Резиновый коврик не идет в комплекте.
Зубр ЗВПЭ-5 Г
Легкая модель для работы на ограниченном пространстве. Предназначена для трамбовки грунта, песка, асфальта. Платформа имеет небольшие размеры, изготовлена из углеродистой стали, отличается увеличенным ресурсом. Рукоятка регулируется по длине, прорезиненные ручки снижают вибрационное воздействие. Электродвигатель защищен от механического воздействия металлической рамой. Мотор неприхотлив, работает от сети 220В.
Производителю удалось подобрать оптимальную центробежную силу, это положительно сказывается на качестве уплотнения сыпучих материалов. Форма плиты обеспечивает хорошую маневренность при отсутствии колес и реверса. Амортизаторы имеют увеличенный ресурс, эффективно снижают нагрузку на оператора.
Достоинства:
- Рукоятка полностью снимается;
- Малошумная модель;
- Простое управление;
- Повышенная производительность.
Недостатки:
Электродвигатель долго прогревается при отрицательных температурах.
Сходства и различия инструментов с аналогичными задачами
В продаже можно встретить схожие по задаче приспособления, но с другими наименованиями — вибротрамбовка и пневмотрамбовка.
Вибронога (трамбовка) предназначается для уплотнительных работ на густо заставленных стройплощадках, где нет пространства для маневров посредством виброплиты. Главное отличие похожих по эффекту инструментов: плита работает по площади, а нога – в глубину.
Вибронога (трамбовка) Allas Copco 6004 LT
Пневмотрабовка – это инструмент для трамбовки, работающий по принципу послойного ударного уплотнения различных материалов, включая смеси. Востребована в условиях производственных и ремонтных работ, когда нет невозможности в применении тяжелых укатывающих машин. Вибротрамбовка и пневмотрамбовка отличаются принципом работы. Вибротрамбовка основана на эффекте вибрации, а пневмотрамбовка – на эффекте послойных ударов.
Пневмотрамбовка ТПВ 3А-М
Виброуплотнитель бетона – специальный инструмент, используемый в строительных работах для улучшения качества бетонной смеси. Принцип работы такого ручного или моторизованного приспособления основан на вибрационном воздействии на жидкую консистенцию с целью равномерного распределения. Аппарат применяют для бетона, чтобы исключить возникновение пустот и пузырьков при его заливке.
Площадь и вид рабочей поверхности
Если у виброплит имеются одинаковые параметры по весу и вибрационному усилию, то создавать большее давление на поверхность будет тот агрегат, у которого площадь поверхности окажется меньше.
Но у этой закономерности есть и обратная сторона. Чем больше площадь плиты, тем быстрее устройство справится с обработкой большого по площади участки. Хотя тут будут предъявляться и повышенные требования по мощности.
Так что при подборе оборудования следует искать оптимальный баланс между всеми показателями.
Саму рабочую поверхность выполняют на основе стали или чугуна. Оба металла хорошие, поскольку выдерживают серьёзные вибрационные нагрузки.
Вибротрамбовки
Первоначальное название вибротрамбовки для уплотнения грунта – «вибронога». В отличие от виброплиты, которая обеспечивает поверхностное уплотнение, вибронога работает «в глубину» и способна утрамбовать слои грунта толщиной до 70 см.
Небольшая площадь стального основания (до 10 см²) предназначена для нанесения мощных точечных ударов по рабочей поверхности. Двигатель передает толчкообразные колебания высокой амплитуды на поршень, который приводит в действие стальную пластину. В процессе работы сила ударов по поверхности заставляет вибротрамбовку подпрыгивать на высоту до 60 см, из-за чего ее еще называют «прыгающей ногой».
Вибронога – оптимальный виброуплотнитель грунта на участках, труднопроходимых для другой техники: в узких траншеях, вдоль фундаментов и дренажных колодцев, при прокладывании кабелей и трубопроводов.
Несмотря на свои достоинства, вибротрамбовка не используется при уплотнении асфальта или тротуарной плитки: эти покрытия могут пострадать от сильных ударов. По производительности вибротрамбовки уступают другим видам виброоборудования. Поэтому на больших участках лучше выполнять уплотнение грунта виброплитой или виброкатком.
Как и виброплиты, вибротрамбовки бывают дизельные, бензиновые и электрические. Выбор агрегата по типу двигателя осуществляется по аналогии с виброплитами.
Эффективность работы вибротрамбовок определяется:
- ударной силой;
- площадью основания;
- рабочей частотой;
- весом (возможные варианты – от 50 до 80 кг);
Лучшие виброплиты с дизельным двигателем
Комплектуются мощными дизельными моторами. Имеют большой вес, применяются при реализации масштабных проектов. Дизельные реверсивные виброплиты используют при строительстве автомобильных дорог, прокладке трамвайных путей, укладке брусчатки на городских площадях. Техника экономична, но нуждается в регулярном обслуживании.
Weber mt CR-6 100535309
Изготовленная в Германии реверсивная вибротрамбовка укомплектована мощным экономичным мотором, который обеспечивает высокие показатели центробежной силы. Тяжелая литая чугунная плита справляется с утрамбовкой основания любого типа. Корпус из листовой стали закрывает все важные узлы, обеспечивает защиту от попадания грязи или гравия.
Платформа имеет прямоугольную форму, а закругленные края упрощают работу в траншеях. Машина тяжелая, укомплектована прочной защитной рамой с упором, за который технику перемещают краном. Управлять уплотняющим воздействием можно с помощью рычага на рукоятке, контролирующим дроссельную заслонку силового агрегата. Тросовый механизм смещения надежно защищен от механического воздействия.
Достоинства:
- Плавно работающий гидравлический реверс;
- Автоматическая натяжка ремня;
- Электрический стартер;
- Высокая скорость;
- Возможность установки системы контроля над уплотнением.
Недостатки:
Высокая цена.
ТСС WP90TL 207195
Одну из самых маленьких дизельных моделей рекомендуется купить для трамбования на небольших строительных площадках. Обладает большой для своего класса мощностью, глубина уплотнения достигает 30 см благодаря весу, центробежному усилию. Несмотря на отсутствие реверса, отличается высокой производительностью, маневренность. Форма плиты позволяет работать в траншеях.
Управление с помощью регулировки дроссельной заслонкой, которое расположено на рукоятке. Основание платформы открытое, что способствует эффективному самоочищению. Кожух защищает все узлы от песка и грязи, амортизаторы снижают вибрацию. Предотвратить случайное повреждение двигателя помогает прочная рама, на которое есть специальный упор для перемещения техники краном.
Достоинства:
- Встроенные колеса;
- Вместительный бак для воды;
- Легкий запуск;
- Складная ручка.
Недостатки:
Небольшой бак для топлива.
