Как зарядить литий ионный аккумулятор шуруповерта

Особенности зарядки аккумуляторов разных типов

В шуруповертах устанавливается несколько типов аккумуляторов – никель-металлогидридный, никель-кадмиевый и литий-ионный. Каждый имеет уникальные черты, а зарядка выполняется с учетом рекомендаций для данного вида.

Никель-кадмиевый

Самый популярный тип батарей, его преимущества – компактные размеры, низкая стоимость и большая емкость. Выдерживает свыше тысячи циклов перезарядки в зависимости от качества материалов, используемых при их изготовлении, а также соблюдения условий использования.

Этот вид аккумуляторов имеет существенный минус – эффект памяти. Если прерывать их зарядку до окончания, емкость батареи будет со временем уменьшаться. Кроме того, их производство очень токсично, поэтому часть европейских стран отказались от их использования.

Никель-металлогидридный

Эти аккумуляторы представляют собой новое поколение техники предыдущего типа, их производство и эксплуатация практически полностью безопасны для экологии. Эффект памяти у них проявляется в значительно меньшей степени. Имеют существенный недостаток – высокий ток самозаряда. Батареи этого типа хранят полностью заряженными, а если они не эксплуатируются в течение 30 дней, рекомендуется повторно восстанавливать их емкость.

Литий-ионный

Аккумуляторы этого типа считаются самыми лучшими. Заряжаются быстро, эффекта памяти не имеют. Такие батареи не нуждаются в полной разрядке, а подключать к питанию допускается по мере необходимости. К недостаткам относится высокая стоимость, а также боязнь низких температур.

Литий-ионные аккумуляторы шуруповерта правильно заряжать при температуре от 10 до 40°С, а если они во время этого процессора нагреваются, их следует охладить, чтобы не допустить поломки.

Общие правила зарядки аккумулятора шуруповерта

Для разных типов аккумуляторов есть собственные правила зарядки и эксплуатации, но существуют и общие рекомендации, которые нужно соблюдать.

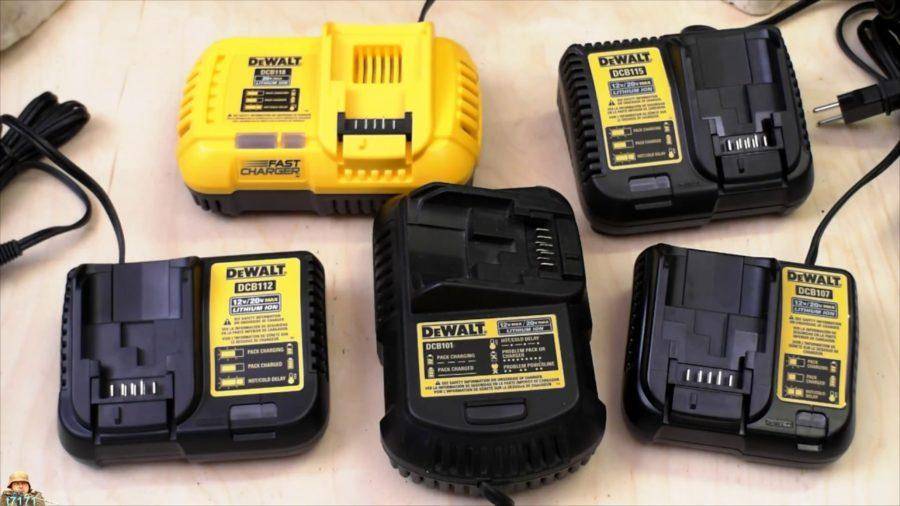

Чтобы зарядить шуруповерт, используют только штатное ЗУ, идущее в комплекте с инструментом. Во время процедуры температура аккумулятора повышается, поэтому запрещается проводить ее в закрытом помещении с температурой выше 30° или при прямых солнечных лучах.

В ходе зарядки внимательно следят за индикаторами на корпусе ЗУ. Они оповестят, когда процесс завершится и можно будет отключить аккумулятор. Далее батарея должна остыть, только потом ее подсоединяют к инструменту для эксплуатации.

Общие правила зарядки АКБ шуруповерта

Для правильной подзарядки батарей инструмента надо обеспечить рекомендованную внешнюю температуру. Оптимальным считается воздух, нагретый до 10-40 градусов.

Есть вероятность, что блок с батареями перегреется. Чтобы не допустить такого явления, во время зарядки аккумулятор иногда нужно отсоединять для его охлаждения. После восполнения емкости батареи нельзя ее оставлять в выключенном зарядном устройстве или устанавливать в шуруповерт, использование которого сейчас не планируется. Лучше сложить их в кейс с инструментом.

Узнать, сколько времени потребует подзарядка, можно в пособии по эксплуатации. Чтобы инструмент проработал долго, соблюдение этого требования обязательно.

Если батарея новая

Если шуруповерт был куплен только что, вначале его надо полностью зарядить, потому что при хранении на складе батареи в инструментах садятся.

От типа аккумулятора последующие нюансы будут сильно различаться.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Характеристики аккумулятора.

Если шуруповерт использует для работы не электрическую сеть (сетевой шуруповерт), а внутренний аккумулятор, то это аккумуляторный шуруповерт. От характеристик аккумулятора

будут зависеть продолжительность работы инструмента и многие другие его параметров

При покупке шуруповерта следует обратить внимание на тип, емкость и напряжение аккумулятора

Существуют следующие основные типы аккумуляторов шуруповертов: литий-ионные, никель-кадмиевые и никель-металлогидридные аккумуляторы. В основном бытовые модели шуруповертов оснащены никель-кадмиевыми аккумуляторами. Такие батареи

имеют ограниченное количество режимов зарядки-разрядки и так называемый «эффект памяти», поэтому заряжать их нужно до конца и разряжать тоже.

Более дорогие инструменты

имеют литий-ионные аккумуляторы, которые не имеют «эффекта памяти» и могут подзаряжаться, не дожидаясь полной разрядки. Никель-металлогидридные аккумуляторы для шуруповертов считаются уже неактуальными.

Емкость аккумулятора шуруповерта

измеряется в ампер / часах. От емкости зависит время в течение которого инструмент сможет работать без подзарядки. Чем больше эта емкость — тем лучше. В среднем для бытового использования можно брать шуруповерты с емкостью аккумулятора от 1,2 А / час.

Напряжение аккумулятора шуруповерта

определяет электрическую мощность, а соответственно и производительность работы. Измеряемое напряжение в Вольтах. Более мощный шуруповерт позволяет легче справляться с работой.

При выборе бытового шуруповерта ориентируйтесь на напряжение аккумулятора 12-14 В.

Покупая аккумуляторный шуруповерт, обратите также внимание на наличие в комплекте зарядного устройства. Зарядное. для аккумулятора шуруповерта действует по аналогии с зарядными для мобилок

для аккумулятора шуруповерта действует по аналогии с зарядными для мобилок.

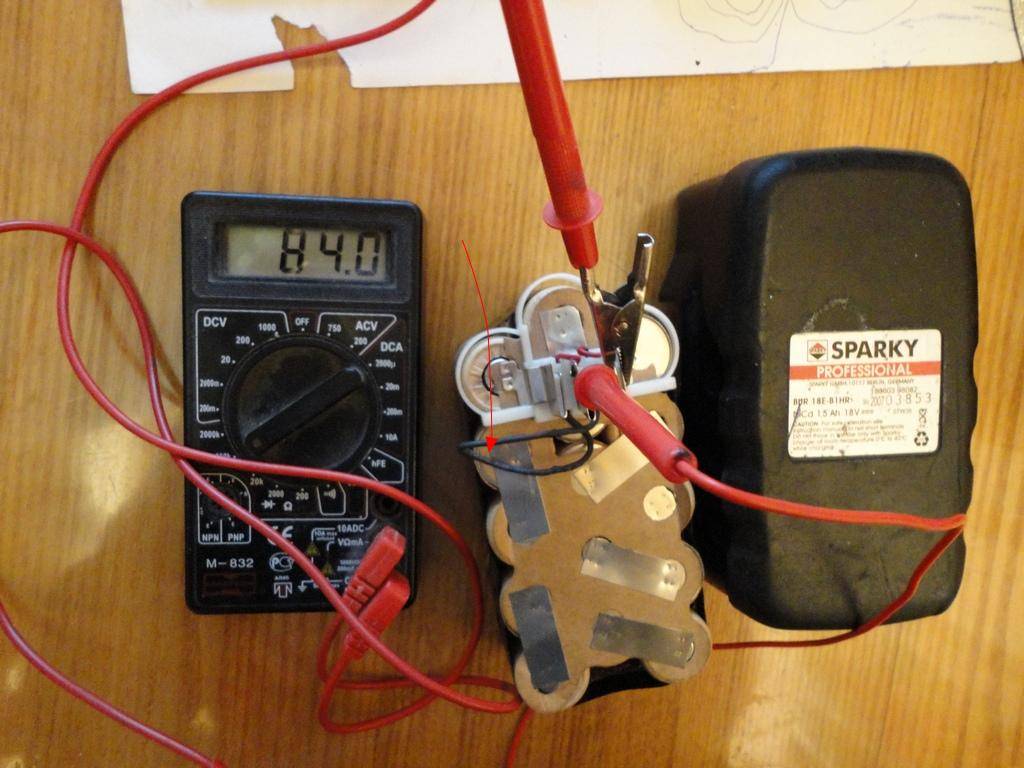

Проверка состояния аккумулятора мультиметром

Прибор, вроде STHT0-77364, помогает найти неисправности в разных электродеталях, включая батареи шуруповертов. Чтобы добиться достоверности, лучше использовать его в паре с другими тестерами. Это позволяет сверять показатели и вычислить погрешность.

Примечание: Перед тем, как начать измерять, необходимо убедиться в работоспособности самого мультиметра. Для этого нужно всего-то подключить его к розетке вместе с другим подобным устройством и сверить показания.

Тестер

Прибор, который позволяет диагностировать неисправность элементов самостоятельно.

Основные типы подобных устройств:

Контрольная лампочка (прозвонка) — оснащена двумя проводами и дает возможность определить обрывы в проводке электроприбора.
Стрелочный — прибор с цифровой шкалой и стрелкой. Такие модели не очень удобны в использовании. Так, чтобы цифры было хорошо видно, шкала измерений должна быть размером с пол страницы. К тому же, такие тестеры нередко отличаются путанной градуировкой и с ними можно работать только в горизонтальном положении.

Совет: если нужен недорогой мультиметр, 94W101 подойдет.

Цифровой — с ЖК дисплеем. Шкала показывает только абсолютные значения. Переключатель, как и в предыдущем случае, ручной. Тестер не подходит для переменного тока.
Автоматический — как уже ясно из названия, такой тип тестеров не требует изменения положения регулятора вручную. Достаточно указать необходимую величину, используя специальную кнопку.

Инструкция: Ремонт шуруповерта своими руками: 2 вида неисправностей

Каким хранить аккумулятор — заряженным или разряженным

Никель-кадмиевые (Ni-Cd)

Хранятся в разряженном состоянии. Уровень заряда близкий к 10–20 %. Обусловлен наличием тока саморазряда и эффектом памяти, с учётом, что глубокий разряд не очень вреден. В разряженном состоянии ток саморазряда минимальный. После хранения перед работой окончательно разрядить и потом полностью зарядить.

Никель-металлогидридные (Ni-MH)

Хранить в полностью заряженном состоянии, 100 %. Боятся глубокого разряда, после которого утраченная ёмкость не восстанавливается. Эффект памяти намного ниже, чем у кадмиевых. А ток саморазряда в 2 раза выше, из-за чего будет снижение ёмкости заряда до 20 % в месяц. За 6 месяцев теряют 100 % заряда. Чтобы снизить риск глубокого разряда, их нужно хранить полностью заряженными. Каждые 3 месяца, а лучше чаще разрядить и зарядить.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

С какими сложностями можно столкнуться при модернизации?

Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.

Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.

Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:

Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.

Переделкой инструмента всех неудобств не исключить.

Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур.

Надо взвесить все за и против, приступая к работе.

Плюсы и минусы модернизации шуруповерта

Замену проводят и по другим причинам:

Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.

Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.

Сколько времени нужно для полного заряда

Сколько времени заряжается аккумулятор шуруповёрта? Следует уточнить, в каких целях заряжается. Производители стремятся ускорить время зарядки, для снижения перерывов в работе и повышения конкурентности. Поэтому устанавливают максимально допустимые значения зарядного тока. Часто жертвуют зарядом в 10–20 % ёмкости в конце зарядного цикла.

Это видно на графике заряда литиевого элемента питания. Где за первый час зарядки набирается 70 % ёмкости, за второй час — ещё 20 %, что составляет уже 90 %, а на набор последних 10 % уходит ещё 1 час, всего 3 часа. А штатная зарядка «Бош» из Китая заряжает литиевый аккумулятор всего за 30 минут. С учётом этих тонкостей теперь можно ответить на заданный вопрос.

Для работы инструмента аккумулятор достаточно зарядить один раз. В случае необходимости можно не дожидаться окончания времени заряда, и уже через половину времени стандартной зарядки приступить к работе. Недозаряд элементов питания в единичных случаях не несёт негативных последствий.

Для проведения тренировочных циклов требуется максимальная зарядка батареи и тем более для восстановления её ёмкости. Как это сделать на штатном зарядном устройстве, если оно автоматически отключается? После стабилизации напряжения, через 20–30 минут можно снова продолжить заряд аккумулятора на штатном устройстве. Он возьмёт ещё объём энергии. Цикл заряда стоит проводить до трёх раз. Так аккумулятор будет заряжен почти 100 %

Это важно, чтобы в последующем тренировочном цикле разряда был задействован весь объём электролита

Новые Ni-Cd и Ni-MH элементы заряжаются на штатном устройстве от 1 до 8 часов, согласно паспортам разных производителей. Такой разброс во времени вызван разными настройками величины зарядного тока, в зависимости от позиции изготовителя в этом вопросе. Кроме того, зарядные устройства даже одного производителя могут иметь разброс до 2 часов из-за погрешности настроек, ведь на конечном этапе зарядки ток снижается крайне медленно. А минимальный ток будет всегда.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Совет! В процессе длительной эксплуатации шуруповёрта фактическая ёмкость снижается. Полезно измерить время заряда новых аккумуляторов после проведения тренировочных циклов и записать на корпусе. Сравнивая с последующим временем заряда через год, два, можно понять, какую часть ёмкости потеряла АКБ.

Новые литиевые (Li) аккумуляторы заряжаются от 30 минут до 120. Это также зависит от настроек зарядного устройства у каждого производителя.

Проверка батареи мультиметром

Сначала несколько раз проводят проверку параметров во время зарядки:

Схема устройства мультиметра

через полчаса будет 13 V;
через 1 час после подключения покажет 13,5 V;
при полной зарядке покажет 17 V.

Режим изменения силы тока равномерный. Она возрастает первый час после включения. Если показатель через час будет выше 1 А, прибор исправен, разбирать его на составные части не нужно. В противном случае придется это сделать, распаивая соединения паяльником.

Чтобы быстро тестировать АКБ тестером, выполняют такие действия:

умножая количество элементов и 1,2 V, получают значение для холостого хода;
проводят проверку аккумулятора шуруповерта при помощи щупов на контактах;
сопоставляют полученные данные со значением холостого хода.

Можно сравнить полученный результат измерений с данными инструкции. Для никель-кадмиевых накопителей соответствующее значение составляет 1,2–1,4 вольта, для литиевых – 3,6–3,8. Несоответствие полученных результатов указывает на неисправность некоторых составляющих блока. Их вынимают из корпуса для тестирования АКБ. Внимательно осматривают, нет ли на источниках питания ржавчины, признаков вытекания электролита, следов от ударов.

Характеристика аккумуляторов для шуруповерта

Как зарядить аккумуляторную батарею для шуруповерта без зарядного устройства

Если зарядное устройство вышло из строя или потерялось, то для работы с АКБ можно использовать:

универсальное ЗУ;
внешний блок питания;
ЗУ для другой АКБ, например – автомобильной.

Универсальное ЗУ

Преимущество зарядного устройства для аккумуляторной батареи автомобиля – величина выходящего напряжения. Оно не превышает 16,5 Вольт, поэтому ЗУ подойдет для шуруповерта как на 16 Вольт, так и на 18 Вольт.

Если потерялось оригинальное заводское ЗУ, то следует использовать универсальную зарядку. В ней регулируются значения напряжения, силы тока и сопротивления. Параметры можно регулировать самостоятельно по инструкции.

Оригинальное ЗУ

Также подойдут различные источник постоянного тока. Основное условие – наличие более высокого напряжения относительно батареи шуруповерта. Превышение номинального значения допустимо на 10-20%. Никель-кадмиевые и никель металлогидридные АКБ не выдержат ток заряда свыше 0,5 C, а литий-ионные – не выше 1 C. Значения тока придется регулировать самостоятельно, также придется проследить за температурой заряжаемого аккумулятора.

Самостоятельная зарядка аккумулятора с помощью внешнего источника питания

Восстановление емкости аккумуляторной батареи шуруповёрта с помощью источника питания требует знаний критических температур, параметров входного напряжения и тока. Если за ними не проследить, то случится перезаряд. Внутри аккумулятора повысится давление, начнется разложение электролита, что может привести к разрыву.

Пользоваться внешними источниками питания можно только если нет других способов зарядить АКБ

Важно соблюдать полярности клемм и технику безопасности. Держаться можно только за изолированные прорезиненные провода, не пропускающие электрический ток

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Заряд батарейных блоков

Если в устройстве используется не один аккумулятор, а батарейный блок, схема заряда предполагает, что каждый элемент блока будет заряжаться отдельно. В этом случае в самой батарее установлена плата контроллера, обеспечивающая такую индивидуальную зарядку каждому элементу.

Случается, что производители откровенно игнорируют такую необходимость при зарядке батарейных блоков (например, почти все изделия “power bank”). Это существенно снижает общую ёмкость такой сборки и срок её службы.

Блоки ноутбуков

Почти все производители ноутбуков искусственно ограничивают срок службы батарей. Чаще всего используется электронный “счётчик циклов”. После достижения определённого значения, батарея блокируется. 1 цикл = 1 включение ноутбука. Если ноутбук используется по большей части в качестве настольного ПК, рекомендуется снять батарею и устанавливать её в отсек только по мере необходимости.

Стоит ли заряжать перед длительным хранением?

Если устройство не используется в течение продолжительного времени, следует грамотно подойти к его хранению, чтобы не допустить повреждения аккумуляторов.

Никель-кадмиевые батареи перед хранением разряжают, но не полностью, а частично, до снижения мощности. Перед эксплуатацией их полностью разряжают и заряжают не менее трех раз.

Никель-металлогидридные аккумуляторы хранят полностью заряженными, а перед тем, как начать работать инструментом, их держат на зарядке не менее суток. После того, как устройство пройдет 200-300 циклов разряда-заряда, его емкость может частично снизиться.

Литий-ионные аккумуляторы запрещается полностью разряжать – это приводит к отключению защитной схемы. Хранят батареи, заполненные до 50 процентов. Количество циклов разрядки и зарядке не ограничено, но продолжительность их службы составляет не более двух лет.

Определение неисправности и восстановление аккумулятора шуруповерта

Прежде чем приступать к ремонту аккумулятора, следует определить его неисправность, иначе ремонт сделать будет довольно сложно или совсем невозможно. Нужно отметить, что выход из строя одновременно всех элементов аккумулятора невозможен, за исключением редких случаев, когда могло произойти длительное замыкание выходных клемм батареи.

Для определения неисправности следует:

Поставить батарею на зарядку и дождаться, пока она полностью зарядится.
После этого разобрать корпус, и замерить напряжение каждого зарядного элемента. Разница напряжения по банкам для никель-кадмиевых батарей, может быть в пределах 1,2-1,4 V, а разность литиевых может быть около 3,8 V.
Банки, имеющие напряжение меньше номинального, следует пометить. После чего, аккумулятор нужно снова собрать и дать ему полную нагрузку до ощутимой разрядки.
Затем батарею снова разобрать и по новой произвести замеры напряжения каждой банки.
Обычно самая большая просадка напряжения будет в помеченных элементах, которые нужно будет «реанимировать» или просто заменить.

Если для работы шуруповерта необходимо напряжение 12 V, можно попытаться найти неисправные элементы более простым способом. Для этого нужно:

Произвести полную зарядку аккумулятора, после этого его разобрать и замерять напряжение каждого элемента.
Затем с помощью 12 вольтовой лампочки полностью его разрядить и снова замерять напряжение всех элементов, чтобы определить, какие из них неисправны.

Вместо лампочки, можно использовать подходящий по напряжению резистор.

Ремонт и замена элементов аккумулятора шуруповерта

Наиболее эффективный метод, как восстановить аккумулятор шуруповерта – это простая замена вышедших из строя зарядных элементов, которые были обнаружены во время их проверки.

Важно. Приобретенные элементы должны по своей емкости и габаритам четко совпадать с заменяемыми

Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно).

Сам процесс замены зарядных элементов не предоставляет какой-либо сложности, лишь бы был навык в пайке.

Восстановление аккумулятора шуруповерта

Внимание. Чтобы не нанести вред аккумулятору при работе с паяльником, пайку нужно производить быстро

Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди. Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор.

Нужно внимательно отнестись к сборке батарей. Соединение должно быть последовательным – минус каждой батареи подсоединяется к плюсу следующего элемента.

После полной сборки всех элементов, производится выравнивание их потенциалов, так как они на данное время будут разными. Для этого нужно провести определенный цикл зарядки/разрядки. Отремонтированный аккумулятор полностью заряжается, после чего он должен примерно сутки отстояться. Через сутки нужно измерять напряжение по отдельности всех элементов, и если сборка была произведена правильно, показатель напряжения каждого элемента должен соответствовать 1,2 V.

После этого батарею следует снова полностью разрядить. Для этого собранному аккумулятору, при помощи шуруповерта, дается полная максимальная нагрузка до его полной разрядки. Главное не перегружать сам шуруповерт, чтобы его не пришлось в будущем ремонтировать. Эту процедуру зарядки/разрядки нужно повторить несколько раз подряд.

Таким же образом примерно каждые три месяца, рекомендуется проводить процедуру по стиранию «эффекта памяти», которая продлит работу аккумулятора и самого шуруповерта.
