Все что нужно знать о том, как закрепляется пилка в зажимах лобзика и что делать, когда ломается пилкодержатель

Если двигатель лобзика работает нестабильно — искрит и запах гари как ремонтировать

Распространенной является ситуация, когда лобзик работает нестабильно. Причиной нестабильной работы электромотора лобзика являются такие факторы:

1. Графитовые или угольные щетки стерты или изношены — посредством этих деталей происходит подача электрического тока на обмотку якорь, что заставляет его вращаться. Щетки контактируют с коллекторным узлом, представляющий собой набор медных ламелей или пластин. При износе щеток снижается контакт, поэтому инструмент при работе начинает искрить, появляется запах гари и даже не исключается оплавление корпуса. Устранить поломку можно путем замены щеток на новые
2. Неисправность коллектора — если медные пластины имеют признаки почернения, а также дефекты в виде задиров, сколов и неравномерного износа, то это также является причиной возникновения нестабильной работы двигателя. Признаки нагара на пластинах устраняются при помощи спирта, а для устранения сколов, задиров и перекоса, понадобится воспользоваться мелкозернистой наждачкой
3. Неисправность мотора — если сопротивление в одной из обмоток статора или ротора будет отличаться, то это приведет к нестабильному функционированию инструмента. Для устранения поломки понадобится провести диагностику электромотора, и выявить дефект. Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора
4. Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Чтобы убедиться, что дело не в кнопке, следует напрямую подключить мотор, и проверить работоспособность инструмента. Если признаки неисправностей будут повторяться, значит, причина поломки не в выключателе

Поиск неисправности в электрической части может затянуться, что связано с трудностью проведения диагностических работ. Кроме того, одной из самых дорогостоящих деталей рассматриваемого инструмента является двигатель. Если из строя выходит двигатель, а также имеется значительный износ редуктора, то имеет смысл приобрести новый электроинструмент.

Штифтовые и бесштифтовые пилки: что выбрать?

Тип крепления никак не влияет на режущие характеристики полотна, но во многом определяет удобство выпиливания.

Штифтовые пилки проще менять в процессе работы, и они не так прихотливы к конструктивным особенностям крепежных узлов станка. При этом, если вы планируете выпиливать мелкие узоры, штифтовые полотна – не самый подходящий вариант, поскольку у вас возникнут сложности с ее продеванием через тонкие отверстия деревянной заготовки. Для выпиливания подобных проектов используют пилки с плоскими концами.

Бесштифтовые полотна не всегда удобно закреплять в зажимном узле. Вероятность того, что пилка будет недостаточно прочно зафиксирована, начнет вылетать и изгибаться – намного выше, особенно на бюджетных лобзиковых станках.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

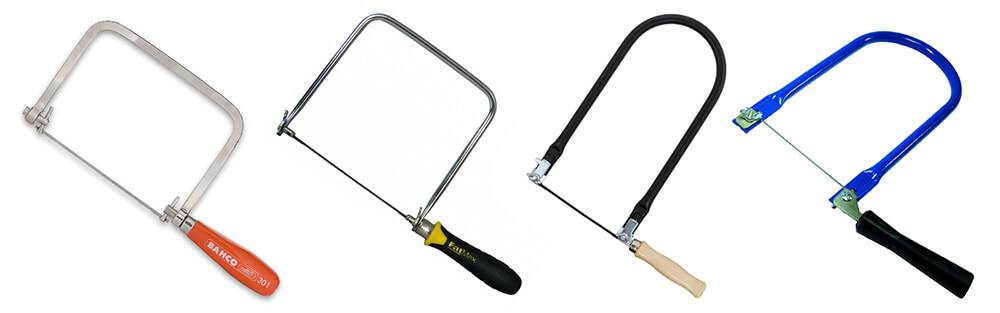

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

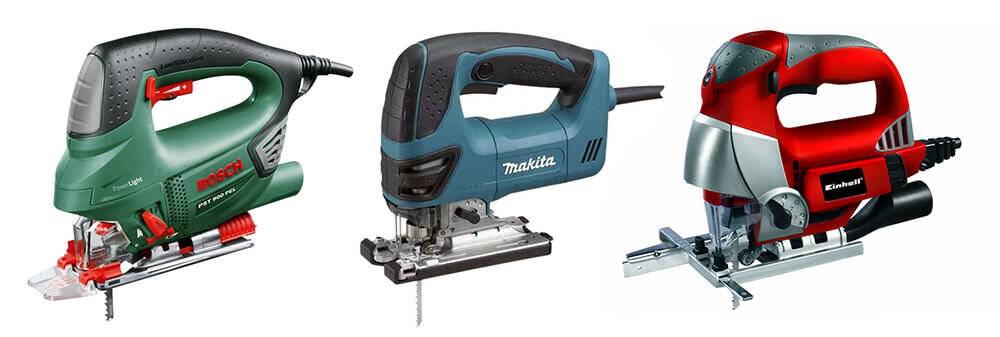

Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

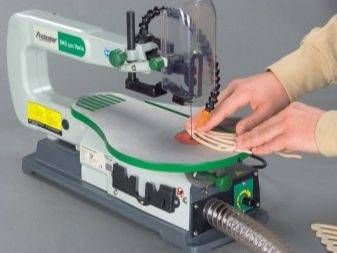

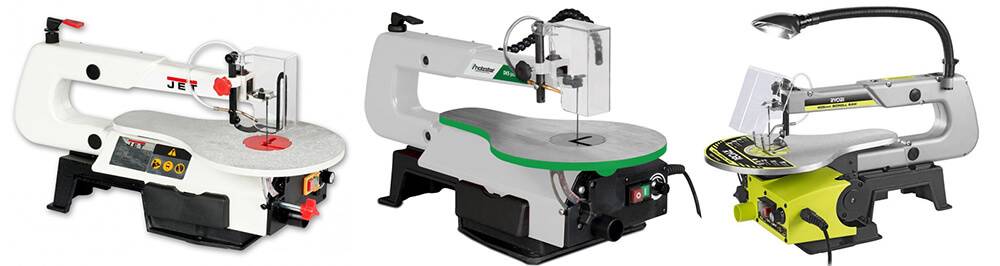

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Видео описание

Процесс замены оснастки в электролобзике с колодочным креплением показан в видеоролике: Если в быстрозажимных креплениях пилка автоматически фиксируется в нужном положении, то в колодочных его нужно контролировать, что для многих является ощутимым минусом, так как отнимает время

Кроме того, важно правильно определить степень затяжки болтов. При чрезмерном зажиме полотно будет очень напряжено и может сломаться

А при слабом будет выпадать или болтаться в гнезде, и работа лобзиком станет невозможна.

Второй проблемой таких креплений является стирание шлицов на болтах при интенсивной работе и частой замене пилок. Нередко происходит и срыв резьбы крепежа или колодки, появление трещин на её корпусе. В основном это случается с инструментами, произведенными в Китае из некачественных материалов. Испорченную колодку нельзя отремонтировать, можно только заменить.

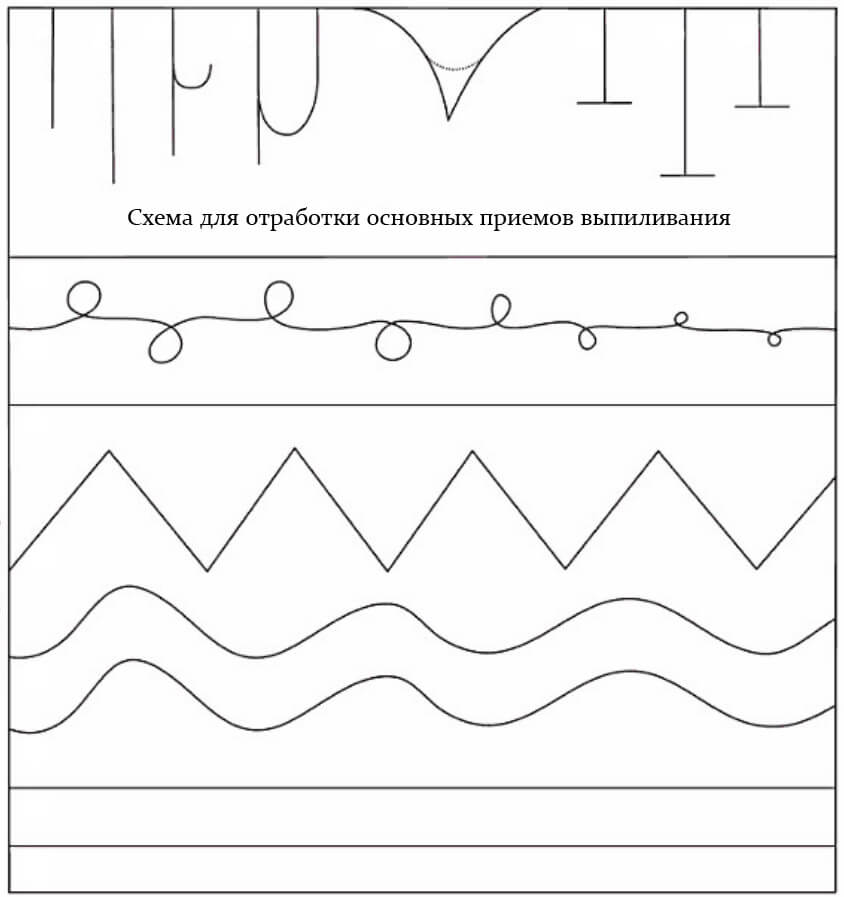

А что на счет отработки основных приемов?

В основе самых замысловатых узоров всегда лежит ряд базовых фигур и элементов, отработав которые вы будете подготовлены к выполнению сложных проектов. Делать это желательно на тонкой фанере толщиной до 3 мм.

Тупые и прямые углы: лобзик плавно движется без надавливания на заготовку, как бы совершая холостой ход; в это время вторая рука не спеша проворачивает деревянную заготовку на нужный угол.

Внутренний круговой контур: для этого во внутренней части фигуры просверливается небольшое отверстие, через которое пропускается пилка. При выпиливании круга линия распила ведется по внутреннему контуру рисунка. Ход инструмента должен быть средней интенсивности; заготовка разворачивается соразмерно движениям лобзика.

Овальный контур: выпиливая такую фигуру, увеличивайте ход лобзика на крутых участках, разворачивая заготовку в этом месте быстрее.

Острые углы: аккуратный острый угол без сколов и прочих дефектов получают путем сведения двух пропилов.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.Ручной лобзик

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

Электрический лобзик

Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

Стационарный лобзик

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Другие виды электрических поломок лобзиков и их устранение

Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:

1. Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%
2. Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
3. Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента

Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.

Это интересно! Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.

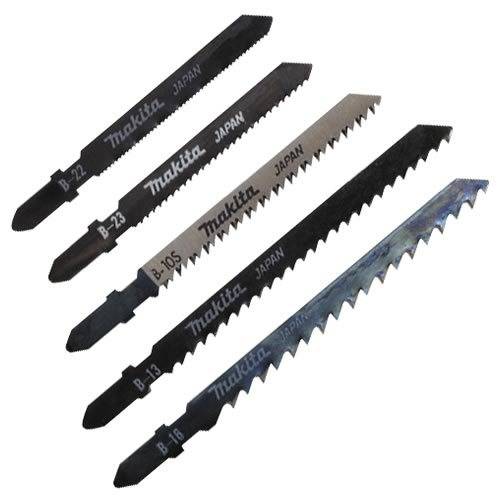

Что нужно знать о пилках для лобзика

Если внимательно рассматривать ассортимент пилок в магазине, можно заметить, что они отличаются друг от друга формой и цветом хвостовика, размером зубцов, длиной. Ни один из этих параметров не влияет на то, как вставить пилку в лобзик, если только вам в наследство не достался старый инструмент Makita или Bosch. Для первых моделей этих марок выпускались пилки со специальными шлицами, и сейчас их в продаже не найти.

Форма хвостовика

Когда электрические лобзики только появились, единого стандарта для шлиц пилок не существовало. Сегодня нет необходимости искать полотно для конкретной модели инструмента. Эти изделия универсальны и подходят для всех современных лобзиков. Исключение – устаревшие модели таких фирм, как DeWalt, Stayer, Skil, Black&Decker и некоторых других, оснащенных колодочными или винтовыми держателями. Для них выпускаются полотна с U-образными хвостовиками.

Такие хвостовики могут быть с отверстием для дополнительной фиксации или без него Источник 220-volt.ru

Так как пользоваться электролобзиком стали не только профессионалы, но и большинство домашних мастеров, этот инструмент стали выпускать все известные производители. Появилась необходимость в стандартизации пилок, чтобы они подходили ко всем моделям, независимо от марки и вида держателя. И сейчас самыми распространенными являются так называемые «бошевские» хвостовики Т-образной формы. Похожей на эту букву их делают упоры по бокам.

Пилка с Т-образным хвостовиком Источник amazon.com

Вид режущего полотна

Перед тем как работать электролобзиком, в него нужно вставить полотно, подходящее для разрезаемого материала. Какое выбрать, подскажет цвет хвостовика. Такая цветовая маркировка помогает не запутаться в разнообразии режущих кромок, отличающихся не только размерами зубцов, но и их формой и разводкой.

• Для дерева – серый.
• Для металла – синий.
• Для пластика – красный.
• Универсальная – черный.

Но нетрудно запомнить, что чем плотнее материал, тем мельче должен быть зуб режущего полотна. Для резины и картона применяют пилки с волнистым краем, для керамики – прямые с абразивным напылением, для ламината – с режущей кромкой на обратной стороне зуба. А универсальные лезвия имеют переменный размер зубцов.

Пильные полотна для лобзика Источник nix.ru

Значение имеют также толщина и ширина лезвия, так как пользоваться лобзиком можно не только для грубых прямых резов, но и для фигурного выпиливания. Поэтому для распила бруска и создания резных наличников из тонкой доски используются разные пилки по дереву. Сложный рез с закруглениями получается гораздо более аккуратным, если его делать не обычной, а тонкой пилкой.

А для ровных и перпендикулярных прямых резов больше подойдет широкое полотно Источник goods.ru

А что если использовать деревянные заготовки?

При всей своей практичности фанера не обладает столь выразительной фактурой как доска. Выпиливая проекты из дощечек, можно использовать эти преимущества: сыграть на разнице цветов и оттенков, ориентации древесных волокон (как в интарсии) и т.д. Поделки из древесины имеют более привлекательный торец (без слоеной структуры как у фанеры) и их намного легче обрабатывать отделочным составом.

Для выпиливания ручным лобзиком используют заготовки из мягких и твердых пород толщиной до 10 мм. Выбирая материал, отдавайте предпочтения доскам тангенциального распила. Заготовки радиального распила использовать не рекомендуется, т.к. они имеют параллельно расположенные годовые кольца, которые из-за своей твердости будут уводить лобзик при пилении.

Что такое электрический лобзик?

Рисунок 1 – Электрический лобзик. Электролобзик представляет собой ручной электроинструмент, предназначенный для резки листовых материалов или досок по намеченному контуру.

Особенностью инструмента является его ориентированность на криволинейный рез — он не требует установки направляющих, а контроль на направлением и точностью резки ведется исключительно визуальным способом.

Использование направляющих или шаблонов не исключается, но основным назначением инструмента является именно резка криволинейных фигур сложной конфигурации как по внешнему, так и по внутреннему замкнутому контуру.

Качество и результат работы во многом зависит от уровня мастерства и навыков пользователя.

Конструкция лобзика состоит из электродвигателя и кривошипно-шатунного механизма, установленного в корпус с рукояткой, оснащенной кнопкой запуска. В отличие от обычного инструмента, у электролобзика пилка крепится только одним концом и удерживается в заданном положении только за счет собственной жесткости и упругости. Внешне он напоминает утюг, из рабочей поверхности которого в перпендикулярном направлении выглядывает пилка. Инструмент удобен для выполнения ажурного выпиливания, так как не требует постоянного закрепления второго конца пилки, что характерно для обычного лобзика.

Типы хвостовиков

Наиболее распространенны пилки со следующими хвостовиками:

Хвостовик типа «Т»

Название произошло от графического сходства с буквой Т, другое название – «крестообразный». Конструктивно имеет один упор. Этот тип хвостовика является одним из самых распространённых. Встречается разновидность с двойным упором. Среди мастеров употребляется другое название – «европейский тип».

U-образный

Прямой, с полукруглой выемкой на конце, носит название «U-образный» тип хвостовика. Используется в паре с лобзиками, произведёнными по стандартам США. Отсюда другое название – «американский тип».

Анатомия пилки для лобзикового станка

Полотна для станков имеют длину 130 мм – это наиболее популярный, но не единственный стандарт; также существуют варианты длиной 150 и 160 мм.

По типу крепления в зажиме пилки классифицируют на штифтовые и бесштифтовые (с плоскими концами).

Зубья полотна могут быть с разводом и без. Развод зубцов незначительно увеличивает ширину линии распила, что предотвращает заклинивание пилки в заготовке и способствует беспроблемному выпиливанию резких и кривых линий.

Размерность пилок для настольных лобзиковых станков определяют три основных параметра: значение TPI (количество зубьев на один дюйм), их ширина и толщина. Номер пилки – от 2/0 до 12 – маркировка ее размерности. Чем больше номер, тем большее ширина и толщина полотна, а количество зубьев на дюйм, наоборот, меньше.

Помимо размерности важной характеристикой лобзиковой пилки является тип зубьев. Исходя из их конфигурации, выделяют 6 типов лезвий, но об этом немного позже

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

• Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
• Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

https://youtube.com/watch?v=gjTvIKJsoAY

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый

При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока

Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24. Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Производители пилок для лобзика

На сегодняшний день наиболее качественные режущие инструменты для электролобзиков выпускают, к примеру, фирмы «Bosch», «Hitachi», «Makita». Из недорогих, к примеру, пилки под торговой маркой «Ермак».

Маркировка пилок

Первая буква T или U. Тип крепления пилки.

• Первая цифра 1,2,3,7 — рабочая длина пилки.
• 1 — короткая (до 75мм)
• 2 — средняя (75 — 90 мм)
• 3 — длинная (90- 150 мм)
• 7 — очень длинная (более 150мм)
• Вторая и третья цифры определяют назначение пилки.
• Последующие буквы:
• A,B,C,D — размер зуба пилки.
• F — биметаллические пилки. Такие пилки имеют повышенный срок службы, пилят быстрее и качественнее.
• P — пропил под точным углом. Такие пилки имеют толстое полотно, поэтому пилят материал строго перпендикулярно поверхности.
• O — криволинейный рез
• R — обратный зуб
• X — универсальная пилка для любых материалов
• HM — пилка из твердого сплава

Обзор пилки Bosch для фигурного реза лобзиком

К примеру, назначение пилки торговой марки «Bosch» – «Т101ВR»:

«Т-образный» хвостовик, средняя (вторая) длина пилки, мелкий зуб, чистовой обратный рез. Обрабатываемый материал – фанера, ДСП, ДВП, ламинат, клееное дерево, оргстекло, пластик.

Видео Электролобзик пилит криво или выбор пилки

Лобзик – инструмент, знакомый многим мужчинам с детства, со школьных уроков труда. Его электрический вариант в настоящее время – один из популярнейших ручных инструментов, значительно облегчивших труд домашних мастеров. В отличие от ручной пилы, этот электрический прибор нуждается в более пристальном внимании, особенно наиболее важный его элемент – подвижный узел со съемной пилкой.

Классификация пилок к электролобзикам

Иногда некоторыми пилками спецы совершают пропилы в разных материалах. Мы будем руководствоваться советами бывалых знатоков и пояснять, для чего лучше всего использовать ту или иную пилку, исходя из их рекомендаций.

• Т101D – большие зубчики, поэтому пропил будет грубым, но самым быстрым. Отлично подходит для обычной древесины (брус, доска). Справится и с ДСП, и с фанерой.
• Т101В – зубчики меньше, а потому и края пробила будут сохраняться чистыми. Подойдет для фанеры и оргстекла.
• Т101BR – буква «R» на конце означает реверс. Значит зубчики расположены в противоположную сторону, хоть сама пилка та же. Лучше всего такими пилками распиливать клееную древесину, ламинат.
• Т119ВО – ввиду тонкого поперечного сечения пилки ею можно выполнять очень аккуратную фигурную резку по таким материалам, как ДВП или ДСП, сохраняя края их максимально чистыми.
• Т118А – мелкие зубцы и высокопрочная сталь таких пилок позволяет им производить пропилы в металлических заготовках и пластике.
• Т224D – отлично подходит для распила/пропила алюминиевых заготовок.

Как разбирать и собирать

Все электролобзики разбираются сначала одинаково, при проведении процедуры следует придерживаться следующего алгоритма алгоритма:

Нужно найти все винты крепления крышки на боковой стороне корпуса. Именно все, потому что они могут быть в труднодоступных местах и остаться незамеченными.
Затем следует подобрать подходящую отвертку или биту шуруповерта, они должны точно соответствовать шлицам на головке винтов. Иначе есть риск сорвать их, и тогда с разборкой будут проблемы, снять крышку без повреждений не удастся. На разных моделях могут использоваться, как стандартные прямые, крестообразные шлицы, шестигранники разных размеров, так и нестандартные «звездочки». В последнем случае, в комплекте с лобзиком могут быть специальные ключи и отвертки, именно под эти шлицы, или их подбирают из универсальных наборов.
Если металлическая рабочая платформа (подошва) крепится через две половинки корпуса (Интерскол), её снимают. Если она крепится к одной половинке (Макита), это не обязательно, она остается на одной половинке.
После выкручивания винтов, между половинок крышек корпуса, вставляют тонкую отвёртку и снимают одну половинку

При этом не всегда свободно, так как половинки корпуса могут сцепляться друг с другом не только винтами, но и пластиковыми защелками внутри корпуса и плотно сидеть в пазах.
Если крышка не снимается, важно разобраться, что её держит – незамеченный вкрученный винт, плотное соединение половинок шип/паз или защелка. Иначе, при чрезмерном усилии, возможна поломка крышки.
Если один винт открутить не удалось (сорвало шлицы), откручивают остальные винты, половинки раздвигают по максимуму и спиливают открывшуюся ось винта пилкой по металлу или тонким отрезным диском на УШМ

Далее остатки винта можно выкрутить пассатижами.

При снятой крышке, выполняется именно то, для чего разбирался электролобзик.

1. Осмотр, диагностика, поиск неисправности.
2. Снятие и замена неисправной детали.
3. Чистка, смазка механизма.
4. Разделение на пластик, чермет и цветмет для утилизации.

Потому общей схемы дальнейших действий нет, все зависит от задач, узлов и моделей.

Но, для снятия любой детали, сначала изучается способ её крепления.

Сборка проводится в обратном порядке.

Установка в лобзиковый станок

Стационарные лобзики (лобзиковые станки) – результат естественного развития электрических ручных инструментов. При работе с таким агрегатом обе руки мастера могут осуществлять манипуляции с материалом, что значительно повышает производительность и облегчает работу с габаритными заготовками.

Для таких электроприборов используются специальные полотна, хотя умельцы иногда приспосабливают полотна ручного лобзика. Штифтовые пилки имеют специальный штифт на конце, что делает более надежным крепление. Бесштифтовые, соответственно, специального устройства не имеют и остаются плоскими. Полотна могут быть с разводом зубьев и без него.

Установить пилку в станок на самом деле совсем несложно.

• Пильное полотно фиксируется в специальных пазах, сначала в нижнем, а затем – в верхнем. Зубья полотна направляются вниз и в сторону пильщика. Затягивать полотно нужно рычагом, натянутая пилка должна звенеть от удара.
• Бесштифтовые пилки нужно затягивать особенно тщательно, они имеют склонность к выскакиванию из зажимающего устройства, однако, остаются популярными, благодаря широким возможностям использования для выпиливания сложных по форме изделий.

Как продлить срок службы инструмента

Чтобы рассматриваемый тип инструмента служил долго и не ломался, необходимо регулярно выполнять профилактические мероприятия. Они заключаются в том, что необходимо разобрать инструмент, проверить целостность и исправность всех деталей, очистить механизмы от старой смазки и заменить ее. Нельзя перегружать инструмент работой, для которой он не предназначен.

Ремонтные работы электролобзика следует начинать с поиска неисправности. В 99% случаев удачное выявление неисправности, позволяет исключить поломку быстро и эффективно. Для устранения поломок понадобятся запчасти, купить которые можно в любом магазине инструментов. Уделив пару часов времени, можно подготовить электроинструмент к новому сезону, и не переживать, что он сломается в неподходящий момент.

https://youtube.com/watch?v=RVLU1kMC8kM%3F

Публикации по теме

Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Ремонтируем болгарку своими руками быстро и легко

Выбираем для работы электрический плиткорез с водным охлаждением

Аккумуляторная болгарка назначение инструмента

Крепление

Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:

Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:

• Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
• Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.

• механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
• вставляется пилка до упора, хвостовиком в прорезь;
• колодка отпускается, – пильное полотно зафиксировано.

СОВЕТ. Из практического опыта: случаются зажимы пилки, возникающие из-за нештатных режимов резания (приложение излишних усилий, криволинейный рез широким полотном). Колотить, применять плоскогубцы и другие «зверские» приёмы – это лишний труд и риск повредить инструмент. Проще, аккуратно разобрать сам лобзик и разблокировать обнажённый механизм фиксации.

2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:

• фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
• в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
• винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
• кожух возвращается на место.

Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.

3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:

• раскручивается боковой винт;
• хвостовик устанавливается в раскрывшийся паз;
• визуально и на ощупь выставляется полотно;
• винт закручивается обратно.

Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.

Рекомендации по выбору

Кроме основных тактико-технических характеристик, узел крепления в электролобзике – это механизм, влияющий на точность распила заготовки. Отсюда, при визуальном осмотре выбираемого инструмента, требуется присмотреться к работе элементов крепления:

• Проверить наличие люфта, – вставить пилку и пошевелить, свободного рыскающего хода быть не должно.
• Включить инструмент и попытаться определить наличие биения полотна. Минимальные смещения трудно заметить, но заметные глазом, свидетельствуют о некачественной сборке.
• Выполнить контрольный распил (если разрешит продавец). Рез должен совпадать с разметкой, – пилка следует точно по траектории распила.
• Свидетельство надёжного крепления, – во время тестового испытания режущий инструмент остался на своём месте и не выпал из механизма фиксации.

Освоить способ установки пильного полотна в электроинструмент особого труда не составит, достаточно внимательно изучить инструкцию, прилагаемую к товару. При дальнейшей эксплуатации лобзика внимательно следить за состоянием узла крепления пилки.

Как продлить срок службы лезвия?

Основной способ продления срока службы полотна — использование его строго по назначению и в штатном режиме. Назначение пилки отмечено соответствующей надписью на боковой поверхности. Не рекомендуется пилить слишком толстые материалы. Особенно это касается сырой древесины, которая заклинивает и перегревает полотно, отчего оно быстро тупится. Некоторые пользователи, стремясь оптимизировать работу, соединяют в пачку по нескольку листов ДСП и пилят их за один раз. Это также является чрезмерной нагрузкой для полотна, способствующей перегреву и выходу из строя.

Важно правильно использовать маятниковый механизм. Если процесс пиления идет слишком туго и медленно, надо посмотреть, в каком положении маятник штока

Всего там обычно три положения, минимум обеспечивает чистый рез, а максимум — наибольшую эффективность. Если маятник включен при резке мягких или непрочных материалов, линия реза будет неаккуратной, лохматой. В то же время, при пилении жесткой и плотной древесины или толстого ДСП, маятник поможет сохранить заточку зубьев и ограничит излишний нагрев инструмента.

Электролобзик — лишь приводной механизм, заставляющий перемещаться в заданном режиме режущий инструмент. Основная нагрузка и рабочий процесс обеспечивается полотном, которое нуждается в создании оптимальных условий работы. Если пользователь не применяет пилку для работы с неподходящими материалами или не перегружает ее, пытаясь резать слишком толстые заготовки, срок службы инструмента будет длительным, а качество работы — соответствующим техническим параметрам.

Как ровно распилить ДСП или ЛДСП лобзиком

Чтобы чисто распилить ЛДСП лобзиком, необходимо придерживаться четкого алгоритма. Выглядит он следующим образом:

1. Заготовку плотно фиксируют на рабочем столе. В процессе реза лист не должен дергаться и люфтить, иначе выполнить распил ровно не удастся.
2. На поверхность материала наносят разметку. Если линии должны быть проведены на лицевой стороне, лучше использовать не маркер, а карандаш, следы которого потом можно будет стереть.
3. В электролобзик вставляют выбранную насадку, предпочтение отдают совершенно новым и качественным полотнам от известных брендов. Если пилить заготовку предстоит начисто, следует избегать старой и дешевой оснастки.
4. Частоту хода в инструменте выставляют максимальную. Угол наклона пилки не меняют. Маятниковый механизм нужно выключить. Он упрощает быстрый рез, но чаще всего не позволяет пилить ЛДСП ровно и с высокой точностью.
5. Лобзик устанавливают четко по нанесенной разметке и плотно прижимают к материалу, а затем включают в работу.
6. Медленно и аккуратно ведут полотно по карандашной или маркерной линии, по возможности используя подсветку и лазерный указатель.

Если распилить ЛДСП нужно без сколов и дефектов, то даже при применении реверсной насадки материал лучше разместить лицевой стороной вниз.

При резке ДСП электролобзиком рекомендуется использовать специальный противоскольный вкладыш. Он представляет собой небольшую деталь с пропилом, которую устанавливают в специальные направляющие на подошве инструмента. Идеальных результатов позволяет добиться вкладыш, отверстие в котором точно соответствует толщине полотна. Деталь может поставляться в комплекте с инструментом в количестве нескольких штук, проем в ней обычно предлагается сделать самостоятельно.

Стружку с линии реза необходимо своевременно удалять, иначе пилить ЛДСП ровно не получится

Особенности креплений в электролобзиках

Теперь, когда с выбором и назначением пилок немного разобрались, будем разбираться, как правильно вставить пилку в электролобзик. Начнем с того, что каждая фирма постоянно стремится улучшить крепления на инструменте, делая их все более комфортными и простыми, причем не в ущерб надежности. Производители верно считают, чем меньше мороки будет доставлять инструмент в процессе обслуживания, тем больше возможности, что приобретут именно его. Но, между тем, еще попадаются ранние модели, крепления пилок у которых далеки от совершенства. Разберем разновидности ходовых креплений и то, как вставить пилку в электролобзик, исходя из каждого крепления, более детально.
