Ремонт масляного насоса и замена ведущей звездочки
Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.
Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.
Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.
Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.
Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.
Как держать бензопилу
Для проведения правильного запуска бензопилы, важным моментом является то, как расположена в этот момент пила, точнее, как её удерживает оператор. Допускается два варианта правильного удержания пилы в момент пуска.
Первый вариант: пила установлен на ровную поверхность, левая рука оператора прямая и удерживает пилу за верхнюю рукоятку, правая нога установлена на защиту для правой руки и прижимает пилу к земле.
В таком положении, оператору максимально удобно производить запуск инструмента, т. к. правая рука свободна и при этом инструмент надежно зафиксирован.
Перед проведением запуска пилы в независимости от того, в каком положении он будет проводиться, необходимо включить тормоз пильной цепи.
Вариант второй: Оператор стоит, левая рука удерживает верхнюю ручку пилы, при этом заднюю ручку оператор зажал между ног.
Такая позиция позволяет без труда завести маломощную пилу, и при этом надежно фиксировать ее, предостерегая себя от несчастных случаев.
Перед тем, как завести бензопилу, посмотрите чтобы в непосредственной близости к ней не было людей или животных.
Посмотреть видео как завести бензопилу и наглядно изучить действия при запуске можно ниже. В видео специалист компании Штиль, рассказывает о том, как правильно работать инструментом, и производить его запуск на примере бензопилы Штиль MS 211 Видео очень информативное и содержит достоверную информацию от производителя.
Как пользоваться бензопилой
Правильно пользоваться бензопилой важно, чтобы избежать травмоопасных случаев. Лучше всего о правилах работы бензопилы сказано в инструкции к ней. Главное — крепко держать инструмент двумя руками и всеми пальцами
Главное — крепко держать инструмент двумя руками и всеми пальцами.
Как правильно заводить бензопилу
Прежде чем завести мотопилу, нужно включить тормоз цепи и снять защиту шины.
После этого сделать следующее:
- нажать кнопку управления декомпрессионным клапаном, если она есть;
- активировать рычаг переключения режима
- положить пилу на землю, придавив заднюю ручку правой ногой и левой рукой обхватив переднюю ручку;
- тянуть за рукоятку стартера до запуска двигателя;
- нажать на рычаг переключения режима и давить на него до начала работы пилы;
- увеличить частоту вращения холостого хода и отключить тормоз цепи.
Как правильно пилить бензопилой
Чтобы правильно работать бензопилой, нужно следовать основным рекомендациям:
- Держать пилу ближе к корпусу — это поможет сохранить равновесие.
- Ноги широко расставить и согнуть в коленях.
- Спину держать прямо.
- Прежде чем перейти на новое место, нужно выключить двигатель, активировав тормоз.
Защититься от случайных порезов поможет спецодежда. На голове должен быть защитный шлем с маской, для рук нужны плотные перчатки, для тела — костюм с подкладкой, а для ног — прочная обувь.
Как поменять шнур стартера?
Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.
- Снимите блок стартера с триммера или бензокосы.
- Отверните основной болт, держащий ручник.
- Вытащите катушку и смотайте с неё остатки изношенного шнура.
- Развяжите узел на ручке шнура и вытащите его конец из неё.
- Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
- Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
- Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
- Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
- Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
- Установите на место блок стартера.
Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.
Подробнее смотрите далее.
Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.
Устройство и принцип действия стартера на триммере
бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).
Кусторезы также имеют следующие элементы:
- Профнастил;
- рычаг;
- ремень, разработанный для простоты использования;
- стартер, используемый для запуска бензинового двигателя внутреннего сгорания.
Все детали кисти изображены ниже.
Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.
Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.
Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.
Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:
Первый вариант встречается гораздо чаще.
Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.
Основные неисправности триммера стартера
Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:
- обрыв шнура (веревки);
- когда весна перерывы или перерывы.
Эти детали показаны на фото ниже.
Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Смотрите » ТОП-16 лучших бытовых и профессиональных моделей бензопил Чемпион
Замена шнура
Для того чтобы сделать замену шнура, потребуются следующие инструменты:
- набор отверток;
- веревка.
Замена пускового шнура выполняется следующим образом:
- Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
- Затем демонтировать стартер с корпуса инструмента.
- После этого необходимо повернуть крышку и провести осмотр.
- Затем демонтировать зажим и пружину.
- Следует развязать узел на веревке.
- Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
- Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
- После этого закрутить крышку при помощи крепежных винтов.
- В конце установить стартер на место и прикрутить крепежные винты.

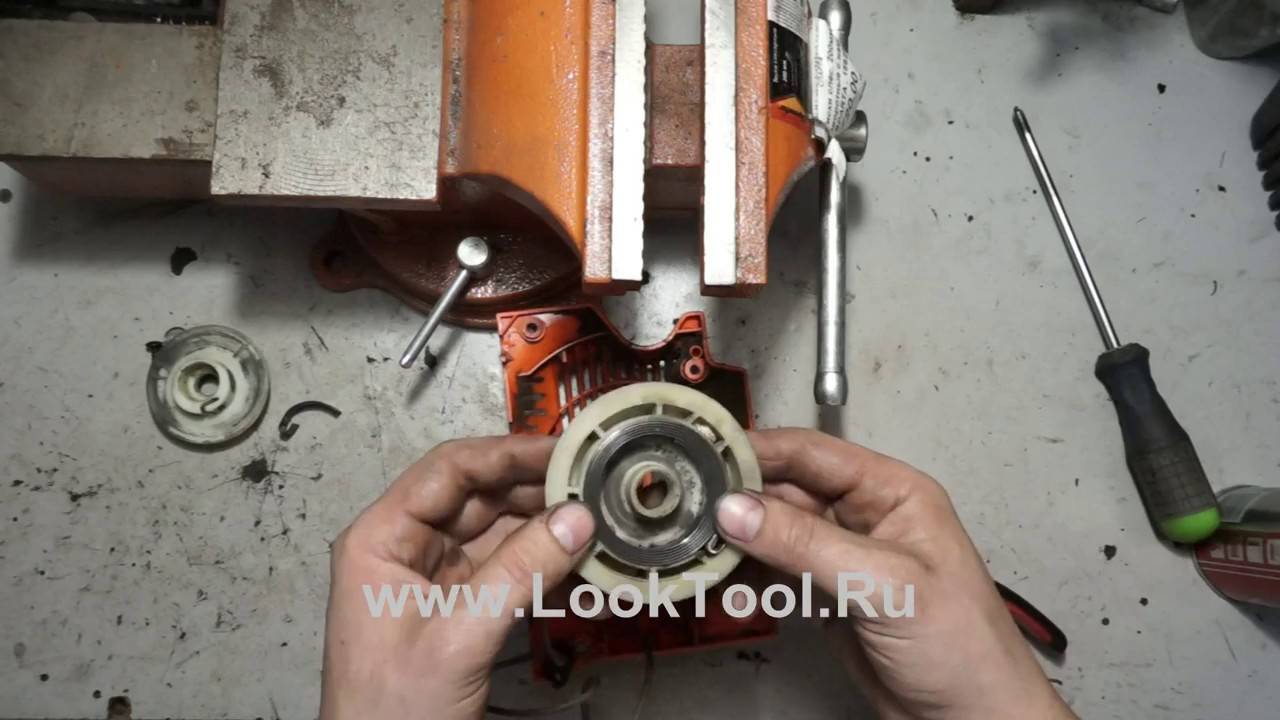

Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

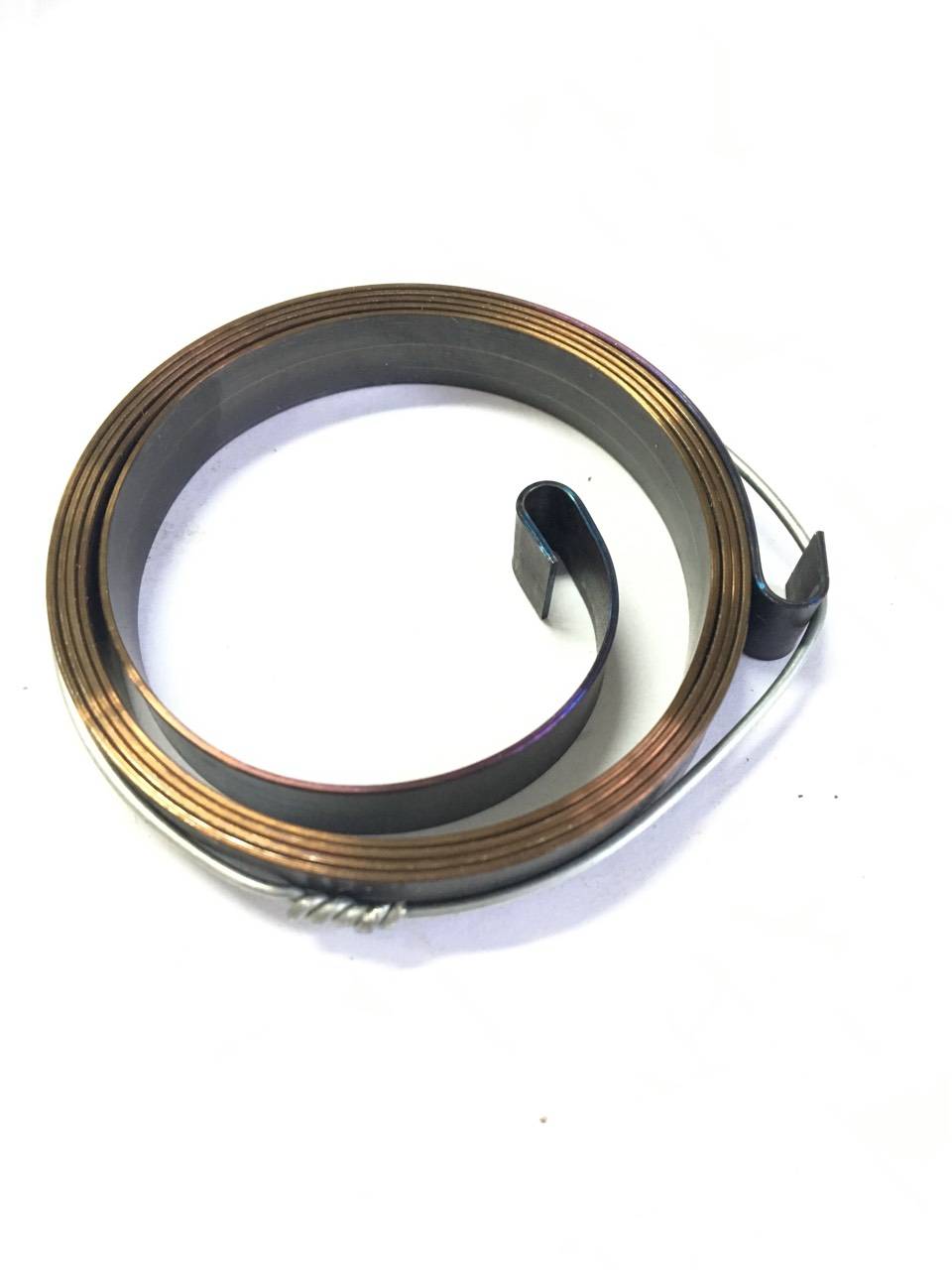

Как поставить пружину
Для того чтобы установить новую пружину, необходимо выполнить следующие действия:
- Аккуратно извлечь обойму механизма.
- Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
- Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
- Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
- Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
- Заправить пружину и вставить ее в механизм стартера.
- Аккуратно зафиксировать обойму.
Бензопила – это основной инструмент, при помощи которого можно запастись дровами для бани или камина, а также можно использовать ее при строительных работах на дачном участке или в частном доме. При соблюдении всех условий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить длительное время. Но по истечении времени могут возникнуть мелкие неисправности, с которыми можно справиться самостоятельно. Например, ремонт стартера бензопилы своими руками вполне по силам при соблюдении последовательности операций.
Устройство стартера бензопилы: 1- винт стартера, 2 – втулка, 3 – пружина легкого запуска, 4 – винт, 5, 6 – катушка стартера, 7 – дефлектор, 8 – крышка стартера, 9 – ручка и шнур, 10 – винт.
Поломки стартера и способы их устранения
Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.
Внешний вид устройства
Распространенные поломки пускового механизма агрегатов и их устранение:
Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм
Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера. После замены устанавливается крышка на место Замена пружины стартеров для бензопил
Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео
После замены устанавливается крышка на место Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.
https://youtube.com/watch?v=neOtS0GGXhE%3F
Что требуется для ремонта неполадок своими руками
Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.
Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.
Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.
Видео: разборка бензопилы Штиль 180
Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.
Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.
Расположение органов управления бензопилой
Его работу обеспечивает система подачи топлива, состоящая из:
Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).
- Бензонасоса.
Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.
Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.
2-свечная клемма, 4-электронный блок, 5-маховик
Воздух поступает в карбюратор через воздушный фильтр.
Воздух очищается, проходя через плотную синтетическую ткань
Отработанные газы удаляются через глушитель.
Под глушитель устанавливается металлическая прокладка
Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).
Моторное масло для двухтактных двигателей
Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.
Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.
Видео: устройство бензопилы
Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:
- Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
- Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
- Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
- Механизм быстрого натяжения цепи без дополнительных инструментов.
- Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.
Как поменять шнур стартера?
Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.
- Снимите блок стартера с триммера или бензокосы.
- Отверните основной болт, держащий ручник.
- Вытащите катушку и смотайте с неё остатки изношенного шнура.
- Развяжите узел на ручке шнура и вытащите его конец из неё.
- Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
- Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
- Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
- Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
- Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
- Установите на место блок стартера.
Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.
Подробнее смотрите далее.
Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.
Устройство и принцип действия стартера на триммере
бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).
Кусторезы также имеют следующие элементы:
- Профнастил;
- рычаг;
- ремень, разработанный для простоты использования;
- стартер, используемый для запуска бензинового двигателя внутреннего сгорания.
Все детали кисти изображены ниже.
Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.
Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.
Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.
Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:
Первый вариант встречается гораздо чаще.
Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.
Основные неисправности триммера стартера
Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:
- обрыв шнура (веревки);
- когда весна перерывы или перерывы.
Эти детали показаны на фото ниже.
Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.
