Как узнать шаг цепи бензопилы

Модели цепей для поперечной и продольной распиловки

Есть следующие размеры профиля:

• высокопрофильные — 0,03” (0,762 мм);
• низкопрофильные — 0,025” (0,635 мм).

Эту информацию можно найти в документации к бензопиле. Данные типы профилей устанавливаются на любительские и профессиональные агрегаты. Но следует знать, что инструмент класса профи не всегда может быть оснащен высокопрофильными цепями, а бытовой инструмент всегда оснащается низкопрофильными режущими элементами.

Эти параметры следует знать владельцам профессиональных моделей, которые затачивают цепи вручную в домашних условиях. Глубина резания регулируется уменьшением высоты упора каждого режущего звена.

Дополнительно: Как настроить бензопилу штиль

Параметры низкопрофильной и высокопрофильной цепи соответственно 0,025 и 0,03 дюйма. Знание типов профиля необходимо для правильного выбора высоты ограничителей.

При необходимости, проблема дефицита просто решается изменением угла заточки стандартных цепей до 5-15°. Шина в таком варианте эксплуатируется без изменения конструкции.

Вся приведенная информация действительна для китайских бензопил и их комплектующих. Большинство китайского бензопильного ассортимента составляют более или менее удачные копии ведущих европейских разработчиков, поэтому все стандарты практически идентичны.

Высота профиля.

Правила выбора

В специализированных магазинах имеется множество разновидностей шин, предназначенных на разные модели инструментов. При выборе шины для бензопилы нужно ориентироваться не только на подходящие размеры, но и фирму – производителя.

Шины от дорогого бренда гарантированно прослужат гораздо дольше, чем изделии от неизвестной фирмы. Дорогие изделия изготавливаются из стали хорошего качества, что гарантируют хорошую износоустойчивость и минимальный шанс получить бракованную шину.

Нужно с полной ответственностью относиться к выбору комплектующих для бензопил так как некачественные детали могут привести как к поломке инструмента, так и к травмам работника.

Если Вы впервые самостоятельно покупаете направляющие шины, то кроме замера режущей длины необходимо сделать фото шины для бензопилы, которая была установлена до этого – это поможет консультантам правильно подобрать изделие.

• Как выбрать бензоножницы: конструктивные особенности и сфера применения инструмента

• Обзор лучших бензорезов: лучшие модели и производители для профессиональных и бытовых задач

• Лучшие бензиновые снегоуборщики — рейтинг лучших моделей 2020 года. Оценка качества недорогих самодельных устройств

Форма режущих зубьев

Она напрямую влияет на производительность пиления. Зубья цепей мощных профессиональных пил имеют форму типа «долото» (Chisel) и выглядят в проекции как цифра «7». Они идеально подходят, например, для промышленной валки деревьев (на фото ниже – цепь Husqvarna X-Cut С85).Зубья в форме «долото» (Chisel)Для обрезки сучьев и использования пил частными пользователями мы рекомендуем более скругленные формы режущих зубьев типа «полудолото» (Semi Chisel), вроде цепей Husqvarna X-Cut SP21G, S93G, SP33G.Зубья цепи Husqvarna X-CutSP33GОни режут менее агрессивно, но более безопасно и не так требовательны к чистоте древесины.

Что это такое

Для улучшения качества реза, а также продления периода от одной заточки до другой, были придуманы твердосплавные цепи. В распиловке древесины использование твёрдых сплавов — не новость. Технология композитного соединения уже давно и успешно применяется в производстве дисков для циркулярных пил.

Твердосплавная цепь не является однородной по своей структуре. Она представляет собой соединение двух металлов: обычной инструментальной стали и особого сплава повышенной твёрдости. Из первой делаются ведущие, режущие и соединительные звенья, а также заклёпки. Сплав наносится на режущую кромку и верхнюю плоскость рабочего звена в виде тонкой пластины. Метод крепления — пайка. Это значит. что для присоединения твёрдой части и стального основания применяются медно-никелевые и медно-латунные припои. Выбор именно этих материалов неслучаен: они обладают хорошей текучестью, адгезией, а также имеют температуру плавление, примерно на 300 градусов отличающуюся от рабочего разогрева цепи. Именно поэтому перегревать пильную гарнитуру не стоит.

Победит — это народное название сплавов на основе карбида вольфрама, который составляет до 90% от общей массы вещества. Остальные 10% — это кобальт, который необходим как связующее, и совсем немножко углерода. Фактически карбид вольфрама — это металлокерамический материал, обладающий чрезвычайной твёрдостью и превосходной температурной стойкостью.

Толщина хвостика

От данной характеристики зависит толщина элементов, а также ширина ведущего звена. Между ней и размерами паза инструмента, предназначенного, чтобы протягивать цепь, есть прямая связь. Выбирая пильную цепь, следует учитывать, чтобы она могла поместиться в паз.

Читайте здесь: Бензиновая виброплита — строительные инструменты и механизмы и советы по их применению

Толщина хвостика влияет на прочностные и качественные свойства цепи, ее надёжность и выносливость. Стандартными считаются значения в 1,1, 1,3, 1,5, 1,6, 2 мм. Наиболее узкая цепь используется в компактных пилах бытового класса.

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

1. Шаг или расстояние между соседними тремя заклепками.
2. Ширина посадочного звена.
3. Количество звеньев.
4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Давайте разберемся, почему он делает такие выводы.

И последнее, что дает основание отнести гарнитуру к среднему классу производительности, это ширина посадочного паза. В основном встречается три варианта ширины, это: 1,1 мм, 1,3 и 1,5.

Ширина паза прямо пропорциональна ширине пропила и зависит от размеров зуба. Чем ширина паза больше, тем шире рез и наоборот. Цепи с минимальным показателем ширины отличаются низкой отдачей и скоростью реза. В основном, такие устанавливаются на бензиновых высоторезах и цепных пилах малой мощности.

Гарнитура с посадочным 1,3 мм может устанавливаться как на бытовых, так и на полупрофессиональных и профессиональных бензопилах, шаг цепи при этом может быть разный.

Ширина 1,5 мм ранее применялась только на цепях для профессионального использования. В последнее время, в связи с тем, что рынок заполонили мощные и доступные бензопилы китайского производства, такие цепи стали использоваться и на них.

Ширина 1,6 мм и 2 мм. применяется исключительно на профессиональных и промышленных пилах.

Цепь для бензопилы: как использовать, чтобы продлить ее долговечность

Чтобы продлить долговечность цепи, следует придерживаться правил ее эксплуатации. Общие рекомендации на этот счет всегда можно найти в инструкции, прилагаемой к инструменту. Однако главные нюансы мы все-таки напомним.

Особенно пристальное внимание обращайте на натяжение цепи. Скользить в направляющей шины она должна совершенно свободно.
Постоянная смазка

Если цепь смазывается постоянно, то это уменьшает имеющееся трение. В результате она изнашивается не так быстро. Чтобы обеспечить постоянную смазку, необходимо отслеживать состояние смазочных каналов и наполненность масляного бачка.

Проверка состояния ограничителя глубины пропила. Участок надо периодически обрабатывать напильником. Чтобы проконтролировать толщину, необходимо использовать шаблоны заточки. В результате вы не только улучшите рабочие характеристики, но и обеспечите безопасность при работе.
Поддержание остроты цепи. Зубья необходимо править. Выполнять это можно с помощью напильника. Если этого не делать, то режущие элементы быстро изнашиваются. Более того, все соединения звеньев оказываются под повышенной ударной нагрузкой.

Итак, теперь вы представляете, как можно понять, что пильная цепь уже подлежит замене. Более того, вы всегда сможете подобрать новую. И сможете сделать так, чтобы она служила как можно дольше.

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Лучшие марки цепей для бензопил

По отзывам владельцев данных агрегатов составлен рейтинг цепей для бензопил. Ниже представлены производители, выпускающие лучшие цепи для бензопил.

1. Stihl является очень известной швейцарской маркой, которая производит пильные цепи из высокопрочной хромоникелевой стали. Они не растягиваются при нагреве, как обычные. Это достигается благодаря использованию при производстве специального метода горячей клепки. Кроме всего, данный производитель запатентовал способ смазки — “канавки”, которыми снабжаются все ведущие звенья.
2. Компания не занимается проектированием цепей, но производит их, используя лучшие запатентованные технологии. Благодаря этому достигается высокое качество продукции. Также компания предоставляет большой перечень услуг покупателям, обеспечивая гарантийное обслуживание своей продукции. Кроме этого, у клиентов компании есть возможность приобретать оригинальные запчасти для механизмов.
3. Oregon является подразделением фирмы Blount Inc. Компания считается одной из лучших среди фирм, производящих пильные элементы для бензопил. Также Oregon выпускает различные аксессуары и запчасти для инструментов других известных брендов. Пильные элементы бензопил изготавливаются из специального запатентованного сплава, а на зубья наносится сплав хрома. Для облегчения процесса заточки на зубьях нанесены метки, указывающие, под каким углом необходимо производить данную операцию. Кроме всего, цепи имеют систему, позволяющую уменьшить вибрацию и оригинальную конструкцию, благодаря которой смазка распределяться равномерно.
4. Carlton является компанией из Америки. Все элементы цепи данного производителя имеют повышенную твердость, поскольку проходят на стадии изготовления дробеструйную обработку. Режущие звенья имеют длинную кромку, благодаря чему появляется возможность производить большое количество заточек.
5. Windsor. Компания запатентовала сверхпрочный сплав, который отличается высокой термостойкостью и не подвергается растяжению. В пильных элементах фирмы Windsor для обеспечения высокой надежности применяются штампованные звенья и заклеенные заклепки.
6. Цепь изготавливается из легированной стали с хромированными зубцами. Последние затачиваются специальным образом, а на цепь наносится гипоидная смазка, облегчающая процесс пиления. Также фирма применяет метод дробеструйного упрочнения при изготовлении цепей, увеличивающий прочность звеньев.

Толщина ведущего звена (хвостика)

Данный параметр является вторым по важности при выборе пильного элемента. Следует знать, что на разных марках бензопил шина будет отличаться по ширине

Ведущие звенья также предназначаются только под определенный тип шин.

Ведущие звенья бывают следующих размеров.

1. 0,043” или 1,1 мм. Это самое маленькое ведущее звено. Устанавливается обычно в миниатюрных цепях, которые предназначены для “слабеньких”, бытовых агрегатов, не предназначенных для больших нагрузок.
2. 0,05” или 1,3 мм. Хотя разница с предыдущим примером незначительная, режущий элемент рассчитан на более ощутимые нагрузки. Цепи со звеном 1,3 мм наиболее распространены среди владельцев бытовых и полупрофессиональных бензопил, имеют небольшой вес и достаточно надежны.
3. 0,058” или 1,5 мм. Данный тип пил имеет не меньшую популярность, чем предыдущий, но используется уже не только в полупрофессиональном инструменте, но и в аппаратах класса профи.
4. 0,063” или 1,6 мм. Цепи с такой толщиной хвостика являются более прочными и ставятся только на инструмент для профессионалов.
5. 0,08” или 2 мм. Этот размер является завершающим среди типов ведущих звеньев. Цепь рассчитана на длительную работу и серьезные нагрузки. Не сложно догадаться, что элемент используется только на высокопрофессиональных бензопилах, обладающих высокой мощностью.

В итоге, чем больше толщина ведущего звена, тем прочнее и качественнее цепь, и тем большие нагрузки она сможет выдерживать. Но, выбирая режущий элемент, необходимо сверяться с инструкцией к аппарату, где указывается, какого размера шину допускается на нем устанавливать.

Длина — общий размер

Размер новой цепки зависит от длины шины. Обычно шины служат в 2 раза дольше, чем цепи, но при условии того, что они изготовлены их качественных материалов. Чтобы уточнить нужную длину покупаемой цепки для своего инструмента, требуется измерить размер шины. Обычно длина указывается на боковой части шины, но со временем эксплуатации вся маркировка стирается. Узнать длину шины можно при помощи обращения к паспорту инструмента или же измерить ее линейкой.

Измерение длины шины – как правильно измерить

Если принимается решение заменить шину вместе с цепью на размер больше, то делать это можно в исключительных случаях, когда соответствует мощность бензопилы. Если установить на бытовую пилу установить шину на размер больше, то она по мощности двигателя не будет справляться с поставленной задачей. В паспорте к инструменту указываются рекомендуемые к установке шины соответствующей длины.

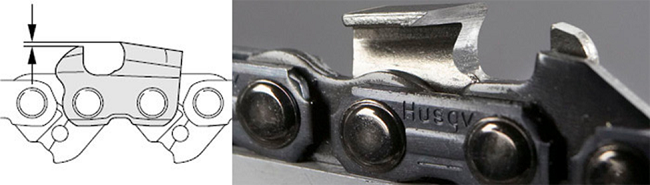

Глубина реза и высота профиля

От того, насколько высок профиль цепи, зависит глубина реза. Чем профиль выше, тем сильнее «вгрызается» цепь в материал, и как результат, повышается производительность инструмента. При невысоком профиле снимается более тонкая стружка, и цепь не так глубоко погружается в материал. Обычно глубина регулируется стачиванием ограничителей, которые находятся на каждом резце.

Есть следующие размеры профиля:

• высокопрофильные — 0,03” (0,762 мм);
• низкопрофильные — 0,025” (0,635 мм).

Эту информацию можно найти в документации к бензопиле. Данные типы профилей устанавливаются на любительские и профессиональные агрегаты. Но следует знать, что инструмент класса профи не всегда может быть оснащен высокопрофильными цепями, а бытовой инструмент всегда оснащается низкопрофильными режущими элементами.

Высокопрофильные цепи — это наиболее продуктивные элементы, а значит, имеют повышенную “агрессивность” и в добавок ощутимую вибрацию. Последняя значительно снижает производительность труда, так как не дает работать с агрегатом на протяжении длительного времени. Поэтому производители нашли золотую середину: при большом шаге изготавливается цепь с низким профилем, и наоборот, если шаг меньше, то и профиль делается высоким. Эти изменения максимально убирают все побочные эффекты, агрегат начинает работать с меньшей “агрессивностью” и нормальной производительностью.

SashaMoto.ru

Обзоры мото и вело-техники, полезные статьи о ремонте и эксплуатации

2018 Права на материалы принадлежат их законным владельцам.

Последовательность звеньев

• Стандартный — 2 ведущих звенья 1 режущий;
• С полупропуском — 2 звена 1 соединяющее;
• С пропуском — между каждым режущим установлено одно дополнительное звено.

Длина цепи

Длина цепи подразумевает количество звеньев, из которых она состоит. Параметры вашей цепи должны быть указаны в документах, которые приложены к строительной технике.

Основные параметры цепей

Нанесение маркировка цепи подразумевает наличие последующих характеристик:

Шаг:

• «0,325»– самый распространённый и малый размер шага, который употребляется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под таковой шаг колеблется в границах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавненько, комфортабельно, без «порывов» обрабатываемых изделий.
• «0,375» («3/8»)– наносится на бензопилы с мощностью в «4л.с». Такая цепь используется при распиловке древесной породы средней и малой толщины.

От значения шага зависит точность и качество создаваемого пропила. В случаях отсутствия значимости заслуги высочайшего свойства при работе бензопилой время от времени особенное значение имеет точность реза. Для этого нужно непременно учесть зависимость шага на роспуск древесной породы по заблаговременно нанесённым разметкам.

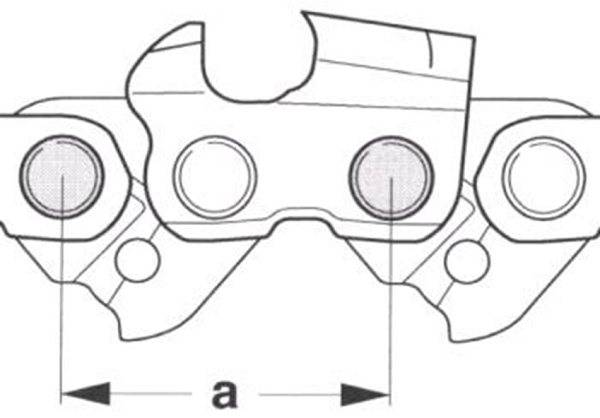

Шаг и его размеры

Шаг – это промежуточное расстояние меж 3-мя заклёпками, которые размещаются рядом. Для правильного вычисления шага цепи следует произвести застыл расстояния меж осями трёх заклёпок, размещённых поблизости себя. В форме формулы это состоит в следующем:

L=S/2

Где, L – это величины длины шага, которая в бензопилах охарактеризовывает степень удалённости 2-ух зубьев в отношении любимого человека;

S – значение промежутка меж 2-мя последними заклёпками из трёх.

Величина шага вам понравятся также равна длине расстояния меж 2-мя примыкающими хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём роста размера шага цепи становится вероятным увеличение производительности бензопилы. Но, в схожем случае меняется степень прилагаемого усилия для воплощения вращения приводной звёздочки. Чем выше шаг цепи, тем большей подойдет мощность движков и чем просто физических сил затрачивается для её протяжки при распиловке материалов.

Свойства износостойких цепей общего и специального назначения

В продаже встречаются изделия профессионального и бытового предназначения, разница заключается в типе применяемого материала при изготовлении и в некоторых других моментах. Примером можно назвать модель, которая предназначена для работы с бетонном, твердость которого достаточно большая.

В последнее время все чаще отдается предпочтение износостойким моделям, которые изготавливаются из специальных сплавов. Они могут выдерживать длительное воздействие и перегрев, однако для заточки требуется специальный инструмент. Работа с промерзшим деревом снижает эксплуатационный ресурс изделия примерно в 2-3 раза в независимости от того, из каких материалов он изготовлен.

Шаг цепи для бензопилы

Шаг цепи бензопилы — одна из главных характеристик продукта. Он подразумевает собой расстояние друг от друга между тремя соседними элементами. Для того, чтобы высчитать шаг цепи необходимо воспользоваться формулой L=S/2. В данном случае:

• L — размер промежутков между зубьями цепи;
• S — цифра, обозначающая промежуток между двумя заклепками из общих трех.

Теперь разберем преимущества цепей с большим и малым шагом. Начнем с большого.

Такая цепь способствует более глубокому проникновению пилы в материал, а это значит, что пила в целом работает лучше.

Однако стоит упомянуть о том, что крупные шаги требуют использования мощного двигателя и немалых физических сил.

Малый шаг имеет такие преимущества:

• Цепь с малым расстоянием зубцов значительно меньше вибрирует;
• Работа выполняется более плавно и легко;
• Увеличивается количество реза.

В быту чаще используют бензопилы с мелким резом примерно 0,324 мм, так как они работают более плавно, что гарантирует большую безопасность. Профессиональные работы подразумевают эксплуатацию бензопил с шагом цепи 0,404 мм.

Конструктивные особенности

В широких и тяжелых цепях высококлассного профессионального оборудования каждое звено имеет пару хвостовиков. Это обеспечивает надежный контакт с шиной и звездочками и дает возможность инструменту противостоять сильным боковым нагрузкам. В обычной цепи доля режущих звеньев составляет половину.

Чтобы облегчить инструменты бытового класса, выпускают так облегченные недорогие модели:

• пропускные. опорное звено с хвостовиком устанавливаются сразу за режущим, их доля снижена до 40 %;
• полупропускные: опорное вставляется после каждого второго режущего, их доля – 35 %.

Снижение числа активных звенев ведет к пропорциональному возрастанию нагрузки на остальные. Это неминуемо приводит к сокращению срока их службы и повышению частоты заточек.

Подобрать такие цепи можно, если не хочется тратить лишних денег, при небольших объемах работ и эпизодическом их характере.

Длина

Длину обозначают в дюймах или числом звеньев. Зная шаг, можно рассчитать первый параметр из второго. На упаковках ведущих производителей обычно указывают обе характеристики.

Длина цепи должна строго соответствовать вылету гарнитуры. Некоторые умельцы ухитряются подобрать длину, выкидывая несколько звеньев. Такая практика крайне не рекомендуется специалистами- в условиях домашней мастерской трудно добиться заводского качества крепления роликов. Такая самоделка может порваться в любой момент, приведя к разлету деталей, повреждению техники и даже травмам работающих рядом людей.

Существующие размеры шага

Шаг цепи — ключевой параметр, требующий особого внимания при выборе режущего элемента для бензопилы. Измеряется он в дюймах и определяется, как промежуток между режущими звеньями или промежуток между тремя заклепками пильного элемента. На следующем изображении наглядно проиллюстрировано, как определяется шаг цепи.

Каждой пиле свойственен индивидуальный шаг цепи.

Цепи с определенным шагом всегда предназначаются для агрегатов определенной мощности, с учетом крутящего момента. Уменьшение шага не только снижает производительность устройства, но уменьшает нагрузку на двигатель. И наоборот, при большом шаге возрастает продуктивность аппарата, но мощности требуется больше.

Кроме всего, существует такое понятие, как “агрессивность” агрегата. В данном случае имеется в виду простота управления. Чем шаг больше, тем с большей силой зубья “рвут” древесину. К тому же, из-за больших размеров режущих звеньев, увеличивается и ширина пропила, а значит, оператору потребуется прилагать больше усилий для удержания аппарата в руках. Исходя из вышесказанного, использовать на маломощном агрегате цепь с большим шагом не стоит, поскольку таким образом можно привести устройство в негодность.

Шаг 0,325 дюйма

Это минимальное значение шага, но, тем не менее, самое распространенное. Пильные элементы, имеющие данный шаг, обычно устанавливаются на любительских и полупрофессиональных агрегатах, имеющих небольшую мощность — в диапазоне 3-3,5 л.с. Этого достаточно, чтобы без труда спиливать сучья, валить тонкие деревья, выполнять мелкие строительные работы. Цепь с шагом 0,325 дюйма работает плавно, без вибрации, не “рвет” древесину, не перегружает двигатель и не утомляет оператора.

Шаг 0,375 или 3/8

Маркировка может выглядеть как десятичная дробь или обыкновенная. Никакой разницы между этими обозначениями нет: три разделить на восемь получится 0,375. Обыкновенная дробь в маркировке призвана исключить путаницу между цифрами 0,375 и 0,325.

Данные цепи устанавливают на более мощных агрегатах — имеющих 4 л.с. Такими пильными элементами можно спиливать деревья среднего диаметра. Цепи с шагом 3/8 дюйма устанавливаются на полупрофессиональные бензопилы и агрегаты класса профи.

Шаг 0,404

Пилы с таким шагом устанавливают только на профессиональных агрегатах с мощностью не менее 5,5 л.с. Пилой с шагом 0,404 дюйма можно спиливать деревья любой толщины, а агрегаты под данный режущий элемент обладают большим крутящим моментом, что значительно облегчает работу человека.

Важно знать, что шаг цепи всегда соответствует шагу звездочек, как ведомой, так и ведущей. Из этого следует, что, если в документации к аппарату указано, что он работает с цепью, имеющей шаг 0,404, то ставить цепь на бензопилу с шагом 3/8 не следует

Перед установкой цепи с другим шагом требуется приобретать полный комплект, включающий как шину, так и обе звездочки: ведущую и ведомую.
